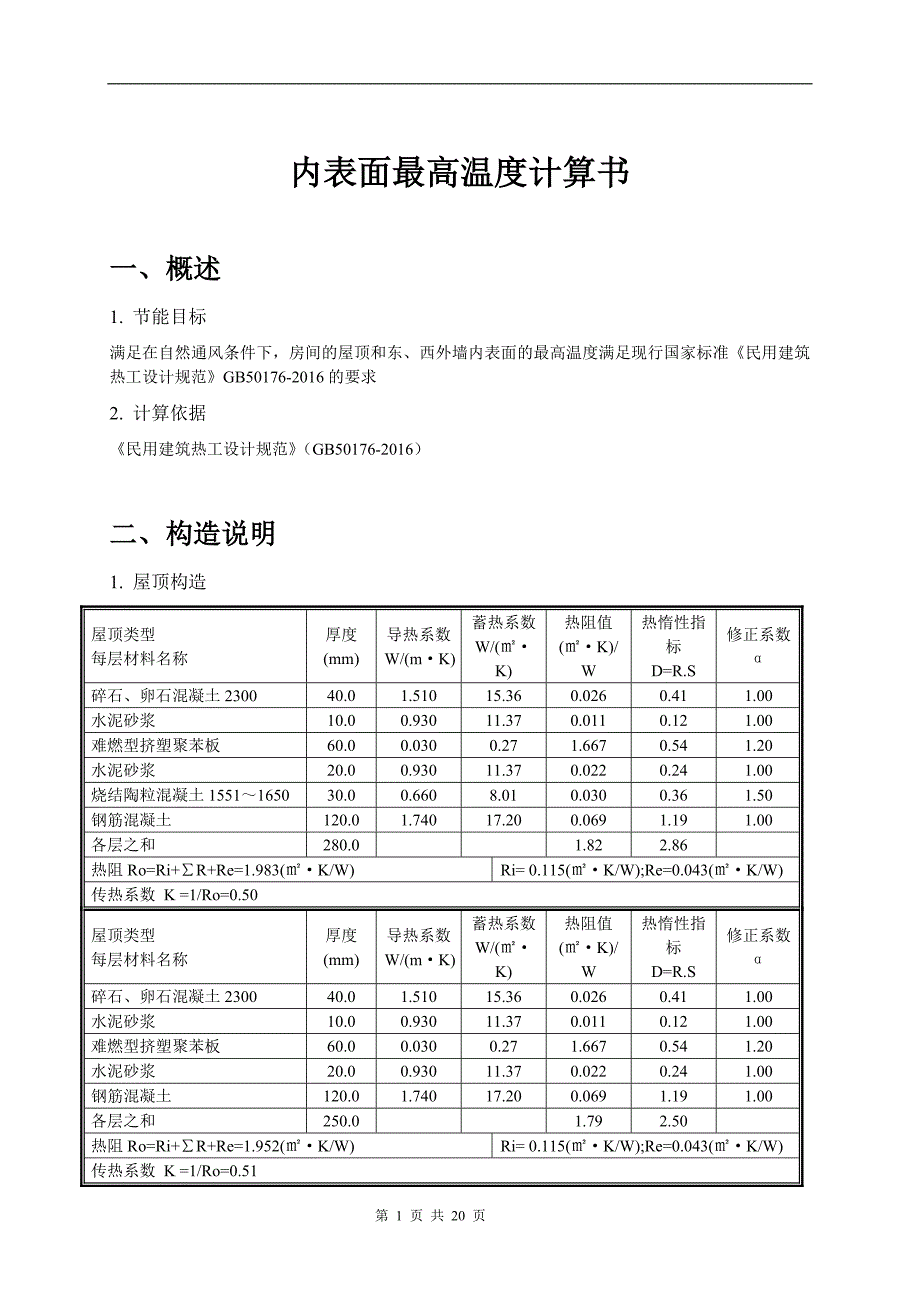

内表面最高温度计算书一、概述1. 节能目标满足在自然通风条件下，房间的屋顶和东、西外墙内表面的最高温度满足现行国家标准《民用建筑热工设计规范》GB50176-2016的要求2. 计算依据《民用建筑热工设计规范》（GB50176-2016）二、构造说明1. 屋顶构造屋顶类型每层材料名称厚度(mm)导热系数W/(mK)蓄热系数W/(㎡K)热阻值(㎡K)/W热惰性指标D=R.S修正系数α碎石、卵石混凝土230040.01.51015.360.0260.411.00水泥砂浆10.00.93011.370.0110.121.00难燃型挤塑聚苯板60.00.0300.271.6670.541.20水泥砂浆20.00.93011.370.0220.241.00烧结陶粒混凝土1551～165030.00.6608.010.0300.361.50钢筋混凝土120.01.74017.200.0691.191.00各层之和280.01.822.86热阻Ro=Ri+∑R+Re=1.983(㎡K/W)Ri= 0.115(㎡K/W);Re=0.043(㎡K/W)传热系数 K =1/Ro=0.50屋顶类型每层材料名称厚度(mm)导热系数W/(mK)蓄热系数W/(㎡K)热阻值(㎡K)/W热惰性指标D=R.S修正系数α碎石、卵石混凝土230040.01.51015.360.0260.411.00水泥砂浆10.00.93011.370.0110.121.00难燃型挤塑聚苯板60.00.0300.271.6670.541.20水泥砂浆20.00.93011.370.0220.241.00钢筋混凝土120.01.74017.200.0691.191.00各层之和250.01.792.50热阻Ro=Ri+∑R+Re=1.952(㎡K/W)Ri= 0.115(㎡K/W);Re=0.043(㎡K/W)传热系数 K =1/Ro=0.513. 东向外墙构造东向外墙类型每层材料名称厚度(mm)导热系数W/(mK)蓄热系数W/(㎡K)热阻值(㎡K)/W热惰性指标D=R.S修正系数α水泥砂浆5.00.93011.370.0050.061.00纤维增强改性发泡水泥保温板18030.00.0551.070.4360.581.25水泥砂浆20.00.93011.370.0220.241.00厚壁型烧结页岩空心砌块（外壁厚≥25mm，孔排数≥7排，孔洞率≥45%）砌体200.00.3004.530.6673.021.00水泥砂浆20.00.93011.370.0220.241.00各层之和275.01.154.15热阻Ro=Ri+∑R+Re=1.309(㎡K/W)Ri= 0.115(㎡K/W);Re=0.043(㎡K/W)传热系数 K =1/Ro=0.764. 西向外墙构造西向外墙类型每层材料名称厚度(mm)导热系数W/(mK)蓄热系数W/(㎡K)热阻值(㎡K)/W热惰性指标D=R.S修正系数α水泥砂浆5.00.93011.370.0050.061.00纤维增强改性发泡水泥保温板18030.00.0551.070.4360.581.25水泥砂浆20.00.93011.370.0220.241.00厚壁型烧结页岩空心砌块（外壁厚≥25mm，孔排数≥7排，孔洞率≥45%）砌体200.00.3004.530.6673.021.00水泥砂浆20.00.93011.370.0220.241.00各层之和275.01.154.15热阻Ro=Ri+∑R+Re=1.309(㎡K/W)Ri= 0.115(㎡K/W);Re=0.043(㎡K/W)传热系数 K =1/Ro=0.76三、计算分析屋顶的内表面温度计算在房间自然通风情况下，屋顶的内表面最高温度，应满足下式要求：式中——围护结构内表面最高温度（℃），应按《民用建筑热工设计规范》附录二中（八）的规定计算；——夏季室外计算温度最高值（℃），应按《民用建筑热工设计规范》附录三附表3.2采用。
在自然通风条件下，非通风围护结构内表面最高温度按附录式（附2.21计算）：1）内表面平均温度其中内表面平均温度按《民用建筑热工设计规范》附录式（附2.22计算）：——室内计算温度平均值（℃）；；（1） 室内计算温度平均值：= 34.7℃其中，——室外计算温度平均值（℃），按《民用建筑热工设计规范》附录三附表3.2采用33.2；（2） 室外综合温度平均值按照附录式（附2.14计算）= 44.8753℃其中，——水平或垂直面上太阳辐射照度平均值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用316.9 W/㎡；——外表面换热系数，取19 W/(㎡K)；——太阳辐射吸收系数，取0.7；（3）材料的传热阻：Ro=1.983 (㎡K)/ W内表面换热系数： =8.7 W/(㎡K)可计算出内表面平均温度：=35.29℃2）相位差修正系数（1）与比值其中，——室外空气温度波幅（℃），按《民用建筑热工设计规范》附录三附表3.2采用5.7 ℃；——太阳辐射当量温度波幅（℃）：=24.43℃其中，——太阳辐射吸收系数，取0.7；——水平或垂直面上太阳辐射照度最大值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用980 W/㎡；——水平或垂直面上太阳辐射照度平均值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用316.9 W/㎡；——外表面换热系数，取19 W/(㎡.K)；根据以上结果，取与中较大值为分子，按照的比值计算结果为4.286。
2）与差值——室外空气温度最大值出现时间，通常取15时；——太阳辐射照度最大值出现时间，通常取12时；根据以上条件，=3（h）3） 查《民用建筑热工设计规范》附表2.7，相位差修正系数：0.95；表 1民用建筑热工设计规范》附表2.73）室外综合温度波幅值室外综合温度波幅值，按《民用建筑热工设计规范》附录式（附2.15计算）：=28.623℃4）室内计算温度波幅值=4.2℃5）围护结构衰减倍数围护结构衰减倍数，按《民用建筑热工设计规范》附录式（附2.17计算）：（1）其中热惰性指标D值，取2.864；（2）构造各层材料的表面蓄热系数按《民用建筑热工设计规范》附录二中（七）1.的规定计算，由内到外逐层进行计算；可以求出围护结构衰减倍数：=76.2266）多层围护结构的总延迟时间总延迟时间，按《民用建筑热工设计规范》附录式（附2.18）计算：其中，——围护结构延迟时间（h）；——围护结构外表面（亦即最后一层外表面）蓄热系数[W/（m2K）]，取最后一层材料的外表面蓄热系数，即=17.2；——空气间层热阻（m2K/W）；——空气间层内表面蓄热系数[W/（m2K）]计算得：=7.0237）室内谐波传至内表面的延迟时间室内谐波传至内表面的延迟时间，按《民用建筑热工设计规范》附录式（附2.20计算）：=2.0168）室内空气到内表面的衰减倍数室内空气到内表面的衰减倍数，按《民用建筑热工设计规范》附录式（附2.19计算）：=2.8289）的计算和的再确定根据和，参照《民用建筑热工设计规范》附录二附表2.7计算：其中，——室外综合温度最大值出现时间，查附表2.7，=13；——室内空气温度最大值出现时间，通常取16。
计算得=2.007，这里再计算和的比值：由上述计算，=0.376，=1.485，取其中较大值作为分子，计算得出两者比值为3.955，按照4取值，查《民用建筑热工设计规范》附录二附表2.7（见表 4），重新得=0.9710）内表面最高温度计算由此可以求出内表面最高温度：=37.09℃根据《民用建筑热工设计规范》附录三附表3.2可得夏季室外计算温度最高值=38.90 ℃≤11）小结在房间自然通风情况下，屋顶内表面最高温度37.09 ℃小于等于夏季室外计算温度最高值38.90 ℃，能够满足《民用建筑热工设计规范》GB50176-2016的要求屋顶的内表面温度计算在房间自然通风情况下，屋顶的内表面最高温度，应满足下式要求：式中——围护结构内表面最高温度（℃），应按《民用建筑热工设计规范》附录二中（八）的规定计算；——夏季室外计算温度最高值（℃），应按《民用建筑热工设计规范》附录三附表3.2采用在自然通风条件下，非通风围护结构内表面最高温度按附录式（附2.21计算）：1）内表面平均温度其中内表面平均温度按《民用建筑热工设计规范》附录式（附2.22计算）：——室内计算温度平均值（℃）；；（1） 室内计算温度平均值：= 34.7℃其中，——室外计算温度平均值（℃），按《民用建筑热工设计规范》附录三附表3.2采用33.2；（2） 室外综合温度平均值按照附录式（附2.14计算）= 44.8753℃其中，——水平或垂直面上太阳辐射照度平均值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用316.9 W/㎡；——外表面换热系数，取19 W/(㎡K)；——太阳辐射吸收系数，取0.7；（3）材料的传热阻：Ro=1.952 (㎡K)/ W内表面换热系数： =8.7 W/(㎡K)可计算出内表面平均温度：=35.299℃2）相位差修正系数（1）与比值其中，——室外空气温度波幅（℃），按《民用建筑热工设计规范》附录三附表3.2采用5.7 ℃；——太阳辐射当量温度波幅（℃）：=24.43℃其中，——太阳辐射吸收系数，取0.7；——水平或垂直面上太阳辐射照度最大值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用980 W/㎡；——水平或垂直面上太阳辐射照度平均值（W/㎡），按《民用建筑热工设计规范》附录三附表3.3采用316.9 W/㎡；——外表面换热系数，取19 W/(㎡.K)；根据以上结果，取与中较大值为分子，按照的比值计算结果为4.286。
2）与差值——室外空气温度最大值出现时间，通常取15时；——太阳辐射照度最大值出现时间，通常取12时；根据以上条件，=3（h）3） 查《民用建筑热工设计规范》附表2.7，相位差修正系数：0.95；表 2民用建筑热工设计规范》附表2.73）室外综合温度波幅值室外综合温度波幅值，按《民用建筑热工设计规范》附录式（附。
