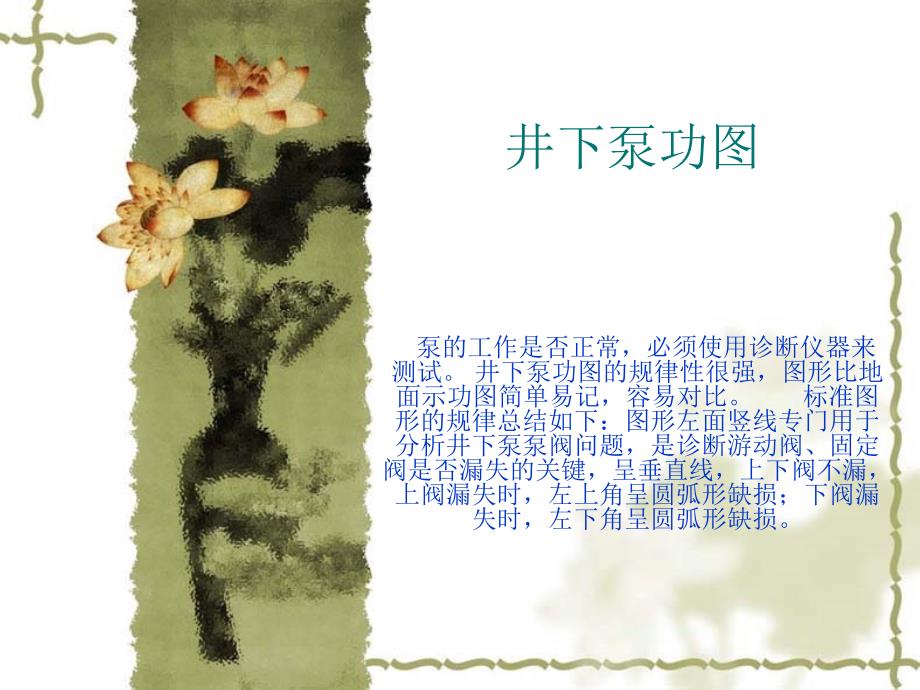

井下泵功图 泵的工作是否正常，必须使用诊断仪器来测试 井下泵功图的规律性很强，图形比地面示功图简单易记，容易对比 标准图形的规律总结如下：图形左面竖线专门用于分析井下泵泵阀问题，是诊断游动阀、固定阀是否漏失的关键，呈垂直线，上下阀不漏，上阀漏失时，左上角呈圆弧形缺损；下阀漏失时，左下角呈圆弧形缺损 v左上图为正常泵功图，泵阀不漏，泵效高，出油好v右上图为游动阀关闭迟缓，油井减产 v左上图为游动阀漏失时所测的图，图的左上角角度越大漏失越严重，油井严重减产，必须及早换泵v右上图油井生产正常，出油很好，只是游动阀受砂影响，稍有漏失 v左上图为油井结蜡，产量下降；判断结蜡程度可以在图的右侧上部观察，结蜡严重的很宽v右上图为管线堵塞或是井口闸门没有打开，泵工作正常但站上不见油 v左上图为油稠井，这是因为油稠井抽油杆运动速度较快时会增大载荷，近冲程死点时运动速度慢，附加载荷小，为此一般采用降粘措施生产较好，抽油参数应选择慢冲数为宜左下图还存在上下泵阀不严的问题，应及早安排检泵v右上图为泵挂深、冲数较快是的井下泵功图，泵工作正常，泵阀不漏，出油好 v左上图为固定阀严重漏失，不出油，虚线为泵的固定阀或阀座被刺坏时的特征，若固定阀漏失时有下漏失角。
v右上图为出油不好，下冲程终点前发生碰泵，应先上提防冲距，可以改善排液情况 v左上图为固定阀稍漏失的减产泵功图v右上图稍碰泵，泵阀正常，油井出油 v左上图为柱塞与衬套之间的间隙已磨大，对于高含水的排液井，泵的间隙容易磨损变大v右上图为衬套组合的泵上部衬套被“拉槽”是发生拉槽窜漏时的常见图 v左上图为防冲距过大时柱塞上行脱出工作筒，油井减产或不出油v右上图泵阀正常，只是上行末端发生碰挂现象或是上部提环与炉头碰挂，要下放防冲距ΔS v左上图为泵的衬套严重磨损，而上下泵阀不漏，不出油v有上图为油管螺纹严重漏失或是油管被严重腐蚀穿孔，这种情况多数井不出油，必须更换油管 v左上图为衬套内孔尺寸不一，中间部位磨损严重内径偏大，泵筒上部的衬套过紧，应检泵换泵v右上图为正常生产，有气体影响的泵功图，有振动，泵阀不漏 v左上图为供液不足的低沉没度井的正常井下泵功图随着动液面的下降，功图的充满程度越来越差，曲线3向虚线2，1方向变化；停抽后动液面上升，图形充满增多v右上图泵阀不漏，柱塞与缸套之间的间隙磨大，油管漏 v左上图为低沉没度、多气井的“气锁”井泵功图，油井不出油，整个功图无平行线段对于高汽油比的井，尽可能增大沉没度，使用大冲程抽油机。
v右上图为衬套松动、串漏，油井不出油，需要作业换泵 v左上图为上下泵阀都漏失的井下泵功图，油井严重减产v右上图为抽油杆断脱的功图，不出油 v左上图是诊断仪在采集数据时出现故障，所测之图无法使用，无法判断v右上图为游动阀卡死常开，井不出油，应起泵检查 v左上图为固定阀卡住常开v右上图为柱塞卡死的井下泵功图 v左上图为连抽带喷时的泵功图v右上图为气锁井，泵的缸套又错乱的泵功图，需要换泵。
