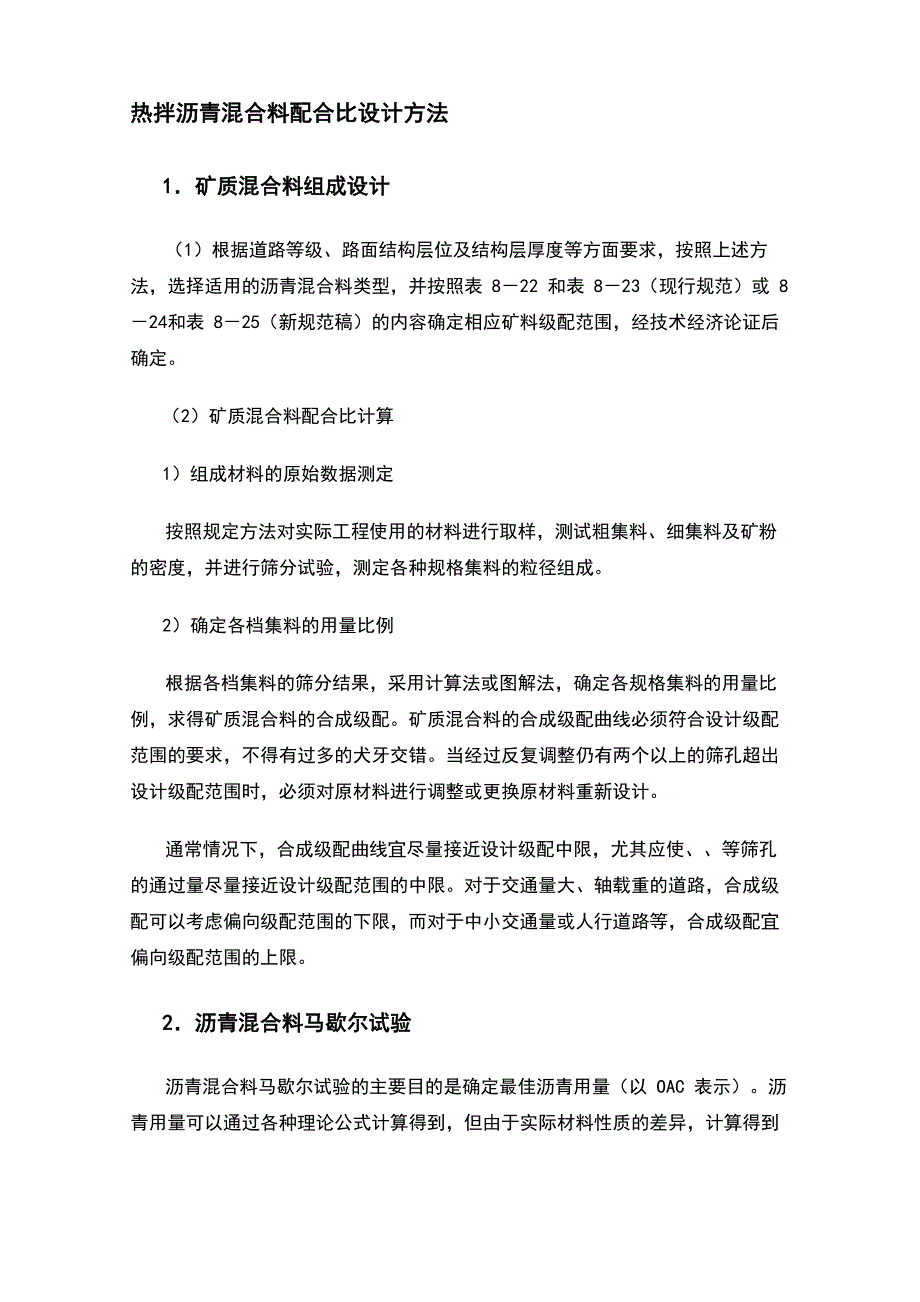

热拌沥青混合料配合比设计方法1．矿质混合料组成设计（1）根据道路等级、路面结构层位及结构层厚度等方面要求，按照上述方 法，选择适用的沥青混合料类型，并按照表 8－22 和表 8－23（现行规范）或 8 －24和表 8－25（新规范稿）的内容确定相应矿料级配范围，经技术经济论证后 确定2）矿质混合料配合比计算1）组成材料的原始数据测定按照规定方法对实际工程使用的材料进行取样，测试粗集料、细集料及矿粉 的密度，并进行筛分试验，测定各种规格集料的粒径组成2）确定各档集料的用量比例根据各档集料的筛分结果，采用计算法或图解法，确定各规格集料的用量比 例，求得矿质混合料的合成级配矿质混合料的合成级配曲线必须符合设计级配 范围的要求，不得有过多的犬牙交错当经过反复调整仍有两个以上的筛孔超出 设计级配范围时，必须对原材料进行调整或更换原材料重新设计通常情况下，合成级配曲线宜尽量接近设计级配中限，尤其应使、、等筛孔 的通过量尽量接近设计级配范围的中限对于交通量大、轴载重的道路，合成级 配可以考虑偏向级配范围的下限，而对于中小交通量或人行道路等，合成级配宜 偏向级配范围的上限2．沥青混合料马歇尔试验沥青混合料马歇尔试验的主要目的是确定最佳沥青用量（以 OAC 表示）。
沥 青用量可以通过各种理论公式计算得到，但由于实际材料性质的差异，计算得到 的最佳沥青用量，仍然要通过试验进行修正，所以采用马歇尔试验是沥青混合料 配合比设计的基本方法1）制备试样1）马歇尔试件制备过程是针对选定混合料类型，根据经验确定沥青大致用 量或依据表4－10 推荐的沥青用量范围，在该用量范围内制备一批沥青用量不 同、且沥青用量等差变化的若干组（通常为五组）马歇尔试件，并要求每组试件 数量不少于4 个2）按已确定的矿质混合料级配类型，计算某个沥青用量条件下一个马歇尔 试件或一组试件中各种规格集料的用量（实践中大多是一个标准马歇尔试件矿料 总量 1200g 左右）3）确定一个或一组马歇尔试件的沥青用量（通常采用油石比），按要求将 沥青和矿料拌制成沥青混合料，并按上节表 8－7（现行规范要求）或表8－9（新 规范要求）规定的击实次数和操作方法成型马歇尔试件2）测定试件的物理力学指标首先，测定沥青混合料试件的密度，并计算试件的理论最大密度、空隙率、 沥青饱和度、矿料间隙率等参数在测试沥青混合料密度时，应根据沥青混合料 类型及密实程度选择测试方法在工程中，吸水率小于%的密实型沥青混合料试 件应采用水中重法测定；较密实的沥青混合料试件应采用表干法测定；吸水率大 于 2%的沥青混合料、沥青碎石混合料等不能用表干法测定的试件应采用蜡封法 测定；空隙率较大的沥青碎石混合料、开级配沥青混合料试件可采用体积法测定。
随后，在马歇尔试验仪上，按照标准方法测定沥青混合料试件的马歇尔稳定 度和流值3．最佳沥青用量的确定以沥青用量（通常采用油石比表示）为横坐标，以沥青混合料试件的密度、空隙率、沥青饱和度、马歇尔稳定度和流值指标为纵坐标，将试验结果绘制成关 系曲线如图8－61）确定最佳沥青用量的初始值OAC1根据图8 — 6,取马歇尔稳定度和密度最大值相对应的沥青用量a和a ,以12及与设计要求空隙率范围中值对应的沥青用量a （见图8 — 6中的a、b、c）,3由公式（4—1）计算三者的平均值作为最佳沥青用量的初始值OAC1（2）确定沥青最佳用量的中值OAC2由表8 —7或表8 —9（新规范）的内容确定沥青混合料的马歇尔试验技术标准，在图8 — 6上求出各项指标均符合技术标准的沥青用量范围OAC ~OAC见图 mn max（8 — 6中的a、c、d、e），由公式（8 — 29）计算沥青最佳用量的中值OAC?在图8—6中，首先检查在沥青用量为初始值OAC时，沥青混合料的各项指1标是否满足设计要求，同时检验VMA是否符合要求当符合要求时，由OAC及1OAC综合决定最佳沥青用量OAC否则应调整级配，重新进行马歇尔试验配合比 2设计，直至各项指标均能符合要求为止。
3）根据OAC和OAC综合确定最佳沥青用量OAC12最佳沥青用量OAC的选择应通过对沥青路面的类型、工程实践经验、道路等级、交通特性、气候条件等诸多因素的综合考虑分析后，加以确定一般情况下，当OAC及OAC的结果接近时，可取二者的平均值作为最佳沥12青用量OAC当OAC和OAC结果有一定差距时，不能采用平均的方法确定最终的OAC,2而是分别通过随后的水稳性试验和高温稳定性试验，综合考察后决定对热区道路以及车辆渠化交通的高速公路、一级公路、城市快速路、主干路，预计有可能出现较大车辙时，可以在中限值OAC与下限值OAC的范围内决定最2 min佳沥青用量，但一般不宜小于OAC的％2对寒区道路、旅游区道路，最佳沥青用量可以在中限值OAC与上限值OAC2 max范围内决定，但一般不宜大于OAC的％24．沥青混合料的性能检验通过马歇尔试验和结果分析，得到的最佳沥青用量OAC （必要时应包括OAC1和O AC），还需要进一步的试验检验，以验证沥青混合料的关键性能是否满足路2用技术要求1） 沥青混合料的水稳定性检验按最佳沥青用量OAC制作马歇尔试件进行浸水马歇尔试验或冻融劈裂试验， 检验试件的残留稳定度或冻融劈裂强度比是否满足要求（见本章第三节表8－ 13）。
2） 沥青混合料的高温稳定性检验再按最佳沥青用量OAC制作车辙试验试件，采用规定的方法进行车辙试验， 检验设计沥青混合料的高温抗车辙能力，是否达到规定的动稳定度指标（见本章 第三节表8－11）当其动稳定度不符合要求时，应对矿料级配或沥青用量进行 调整，重新进行配合比设计如果试验中除了 OAC以外，如果还要对OAC和OAC同时进行相应的试验检12 测，则要通过试验结果综合判断在何种沥青用量条件下，沥青混合料具有更好的 性能表现，或能更好的满足特定路用需求，以此决定最终的最佳沥青用量六、热拌沥青混合料配合比设计算例现以某高速公路为例，详细介绍沥青路面中面层用沥青混合料配合比设计操 作过程1．材料选择和原材料试验对任何一个工程，在配合比设计之前，材料选择和原材料试验都是不可缺少 的步骤，只有所有指标都符合规范要求的材料才允许使用1）沥青根据气候分区，本工程地处于半干区的2－2区，按规范选择沥青标号为90 号进口沥青到货后按试验规程要求取样，并委托质检部门进行质量检测试验， 质量应符合我国重交通道路石油沥青技术要求，其主要技术指标如表8－26表 中工程招标合同对规范规定的要求作了一些调整，只要不降低规范要求，是允许 的。
A级）沥青质量检测结果 表8 — 26项 目单位技术要求（90号）试验结果试验方法规范规定招标合同要求针入度(25°C.100g.5s)80〜10080〜10083JTJ T0604延度(5cm/min)15Ccm$100>150>150JTJ T0605ioccm$30>30>150JTJ T0605软化点TC$4444〜52JTJ T0606r&B溶解度（三氯乙稀）%$>JTJ T0607闪点(COC)C$245>245342JTJ T0611密 度(15C)g/cm3实测实测JTJ T0603蜡含量%wV2JTJ T0615粘度60°CPa • s140实测150JTJ T0602135Cmm2s实测实测JTJ T0619TF0T后质量扌员失%w士V+JTJ T0609针入度比%$57>70JTJ T0604延度25°Ccm>75>100>150JTJ T060515°Ccm$20>80>150JTJ T060510Ccm8>1022JTJ T0605结果显示，工程选用沥青各项指标均符合相关技术要求，满足招标合同的需 要，可用于工程项目2）矿料1）粗集料采用某采石场的石灰石，各种材料筛分结果如表8－27所列。
在采石场采集 的样品，名义为S7号碎石（方孔筛10〜30mm）规格的样品实际上是s6号碎石， 其中小于部分仅%，不适于配制AC-25沥青混凝土，试验时必须将大于部分筛除 后使用，以符合生产时的实际情况（大于料作为超粒径料排出）另外10〜20mm 碎石和规范S9规格相比，5〜10mm与S12规格相比，在个别粒径上都有一些出 入，但不妨碍使用，而3〜5mm石屑符合S14规格要求按规范对碎石质量的检测 结果列于表8－28中，从表中可见，有些指标必须对不同粒径的碎石分别试验， 各项指标均符合规范要求，可以使用各种粗集料的筛分结果 表8－275〜10mm100（S12碎石规范要求）10095〜1000〜100〜53〜5mm1000（S14碎石规范要求）10090〜1000〜150〜5各种粗集料的质量规格 表 8－28指标单位规范要求（高速公路）碎石规格（mm）10〜3010〜205〜10压碎值%W25洛杉矶磨耗值%W28磨光值%中面层不需要视密度g/cm3>表干密度g/cm3吸水率%V针片状含量%<15含泥量%V1接近0软石含量%<5未发现坚硬性%<12石质良好，经判断可以不做2）细集料采用某地河砂，细度模数，属中砂偏粗，缺少以下部分，不妨碍使用。
砂的质量及筛分结果如表 8－29 和表 8－30 所列符合规范要求，可以使用砂的质量指标 表 8－29指 标规范要求试验结果细度模数粗砂：〜 中砂：〜2.表观密度（g/cm3）>砂当量>6064外观洁净、坚硬、无杂质V含量（%）<3坚固性（%）>12砂质良好.经判断可以不做砂的筛分结果 表 8－30材料通过下列筛孔（mm ）的百分率（％）某地河砂100规范要求（中砂）10090〜10075〜9050〜9030〜608〜300〜100〜53）填料石灰石矿料的质量及规格如表 8－31 所列，符合规范要求，可以使用石粉质量指标 表 8－31指标单位规范要求石灰石石灰石石粉筛孔.单位规范要求通过百分率岩石品种及产地%100100表观密度g/cm3>%亲水系数V1V%90〜100含水率%V1%75〜1002．第一阶段——目标配合比设计阶段根据设计，该工程沥青面层采用AC — 25型密级配沥青混凝土，规范规定应采用工程实际使用的材料（而不是采石场的。
