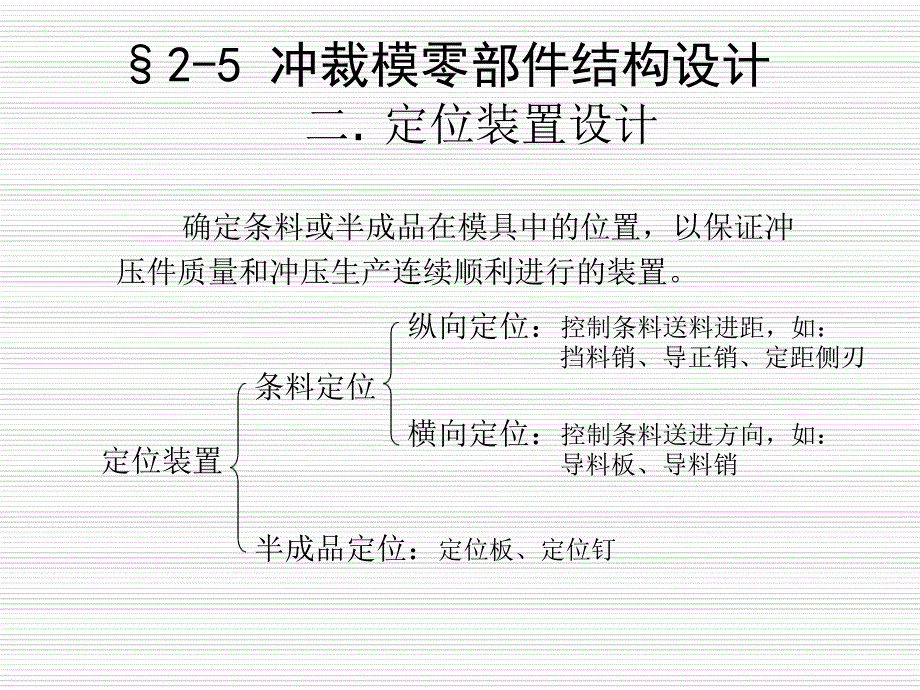

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,2-5,冲裁模零部件结构设计,二,.,定位装置设计,确定条料或半成品在模具中的位置，以保证冲,压件质量和冲压生产连续顺利进行的装置纵向定位：,控制条料送料进距，如：,条料定位,定位装置,挡料销、导正销、定距侧刃,横向定位：,控制条料送进方向，如：,导料板、导料销,半成品定位：,定位板、定位钉,二,.,定位装置设计,1,、条料的定位,?,挡料销,?,作用：保证条料有准确的送进位置,固定挡料销,?,挡料销结构形式：,活动挡料销,始用挡料销,二,.,定位装置设计,?,固定挡料销,圆头挡料销,A,型结构简单，,制造、使用方便，广,泛用于各类冲裁模,当挡料销固定,孔与凹模刃口太近,时，为增大刃口强,度可采用,B,型但需,设置防转装置二,.,定位装置设计,?,固定挡料销,钩形挡料销,当挡料销孔与,凹模刃口太近时，,为增大刃口强度，,也可采用钩形挡,料销由于形状不对称，需加定向防转装置适用于冲制较大较厚材料的工件二,.,定位装置设计,注意：,固定挡料销用于弹,压卸料冲裁模时，卸料,板上应作让位孔二,.,定位装置设计,?,活动挡料销,活动挡料销常用于倒装式复合模中。
二,.,定位装置设计,?,始用挡料销,始用挡料销多在连续模,冲裁中使用，仅用于每块条,料开始冲裁时的定位,二,.,定位装置设计,?,挡料销尺寸设计,挡料台阶高度,h=t+1,2,?,挡料销材料及热处理：,45,钢，热处理：,43,48HRC,二,.,定位装置设计,?,导正销,?,工作过程,?,作用：,用于,连续模,中条料,的精确定位，保证工件,内孔与外形的相对位置,精度二,.,定位装置设计,?,导正销结构形式：,?,当零件上有导正用孔时，导正销固定在,落料凸模,上,a,、,b,、,c,：,d,10,；,d,：,10d30,；,e,：,20d50,二,.,定位装置设计,?,当零件上没有导正用孔时，在条料两侧空位处设置工,艺孔，以供导正销导正用二,.,定位装置设计,此时导正销固定在,凸模固定板,上二,.,定位装置设计,?,导正销尺寸设计,?,导正销导正直径：,d=d,工件孔,-a,a-,与凸模直径和材料厚度有关，可查有关资料冲模设计手册推荐的导正销和孔间的间隙值,a,冲件材料厚度,6,1.5,一般精度,1.5,3,3,5,较高精度,0.04,0.05,0.06,0.025,被导正孔径,6,10,0.06,0.07,0.08,0.03,10,30,0.07,0.08,0.09,0.04,二,.,定位装置设计,?,导正销尺寸设计,导正销导正部分高度,：,h=,（,0.5,1,）,t,保证导正销方便从条料或工件中脱出。
二,.,定位装置设计,注意：,?,导正销导正部位形状：圆弧过渡和斜面过渡,?,导正销导正部位应凸出最长凸模刃口平面：,保证先导正，再冲裁,二,.,定位装置设计,?,导正销材料及热处理,?,?,碳素工具钢,T8A,、,T10A,，热处理：,52,56HRC;,优质碳素结构钢,45,，热处理：,46,50HRC,二,.,定位装置设计,?,定距侧刃,?,工作过程,?,作用：,用于,连续模,中条料的精确定位，保证工件内孔与,外形的相对位置精度二,.,定位装置设计,?,特点,?,侧刃长度等于一个送料进距；,?,省去挡料销和始用挡料销；,?,操作方便，易实现自动化；,?,定距侧刃实际上是一个工艺切边,凸模，要有相对应凹模；,二,.,定位装置设计,?,条料浪费较多（多冲了侧边的窄条）二,.,定位装置设计,?,侧刃形状,?,无导向侧刃,?,有导向侧刃,二,.,定位装置设计,?,侧刃尺寸：,GB2865.1,81,推荐的标准型侧刃,?,无导向侧刃,二,.,定位装置设计,?,侧刃尺寸,?,有导向侧刃,注意：,B,、,C,型侧刃定位精度高，常用二,.,定位装置设计,?,注意事项：,?,侧刃厚度,t,：,6,10mm,；,?,侧刃长度,b=,条料的送料进距,A,，公差,-0.02,。
二,.,定位装置设计,?,属于切边凸模，制造时以侧刃为基准,件，侧刃孔（凹模）按侧刃配制，,留单边间隙,Z/2,侧刃材料：同一般凸模的选材,（,T10,、,T10A,、,Cr12,等），,热处理：,58,62HRC,二,.,定位装置设计,?,布置方式：单侧刃或双侧刃使用双侧刃时，定位精度,比单侧刃高，材料利用率下降使用双侧刃时,:,可对称放置，也可对角放置二,.,定位装置设计,?,适用范围：,?,单独使用时：用于冲制料厚在,1.5mm,以下、精度要求不,高的冲裁连续模中配合导正销使用时：用于冲制料厚在,1.5mm,以下、精度,要求高的冲裁连续模中二,.,定位装置设计,?,导料板,?,工作过程,?,作用：,引导条料正确送进,方向二,.,定位装置设计,?,结构形式：,?,分离式,?,整体式,二,.,定位装置设计,?,尺寸设计：,GB2865.5,81,规定导料板形状尺寸：,提问：,15,、,R5,、,R1,的作用？,二,.,定位装置设计,?,导料板厚度,H,H=H,挡料销挡料,+t,条料,+,（,2,8,）,注意：,（,2,8,）,mm,间隙的作用：,防止手动送料时条料脱离定位装置,保证条料能抬起送进,二,.,定位装置设计,?,导料板长度,L,L=,凹模外形的长度,?,导料板之间的导料距离,L,1,L,1,=,条料宽度,B+,（,0.1,1.0,）,二,.,定位装置设计,?,导料板固定与定位,固定：螺钉,定位：两个销钉,?,导料板材料及热处理,优质碳素结构钢,45,，热处理：,28,32HRC,。
二,.,定位装置设计,?,导料销,可用两个相等的导料销替代单侧的导料板导料销结构形式：同圆头挡料销,二,.,定位装置设计,?,侧压装置,减小条料宽度，保证条,料紧靠一侧导料板送料二,.,定位装置设计,?,定位装置的组合,?,单工序冲裁模：,?,用挡料销导料板,二,.,定位装置设计,?,单工序冲裁模：,?,用挡料销两个导料销,二,.,定位装置设计,?,倒装式复合模：,多用挡料销,2,个导料销,二,.,定位装置设计,?,连续冲裁模：,?,挡料销导正销导料板,用于精度不很高场合,二,.,定位装置设计,?,连续冲裁模：,?,定距侧刃导料板,用于精度不高场合,二,.,定位装置设计,?,连续冲裁模：,?,导正销,+,定距侧刃导料板,用于精度很高场合,二,.,定位装置设计,二、半成品的定位：,定位板和定位钉,?,作用：,用于复杂冲压件的第,2,套以后模具使用，保证,半成品在模具中正确位置二,.,定位装置设计,?,结构形式：,?,内形定位：,二,.,定位装置设计,?,结构形式：,?,外形定位：,二,.,定位装置设计,?,结构尺寸设计：,?,定位板厚度：经验数据,材料厚度,t,定位板厚度,1,t+2,1,2,t+1,2,3,t+1,3,5,t+1,?,定位尺寸：与前一道零件对应尺寸配作,?,材料及热处理：,材料：,45,，热处理：,43,48HRC,二,.,定位装置设计,?,案例：,?,初始挡料销：件号,18,?,挡料装置：,件号,16,连接的挡料块,?,导料装置：,件号,19,思考题,1,、冲模工作时，毛坯在送进平面内怎样定位？左右怎样导,向？各有哪几种方式和零件？,。
