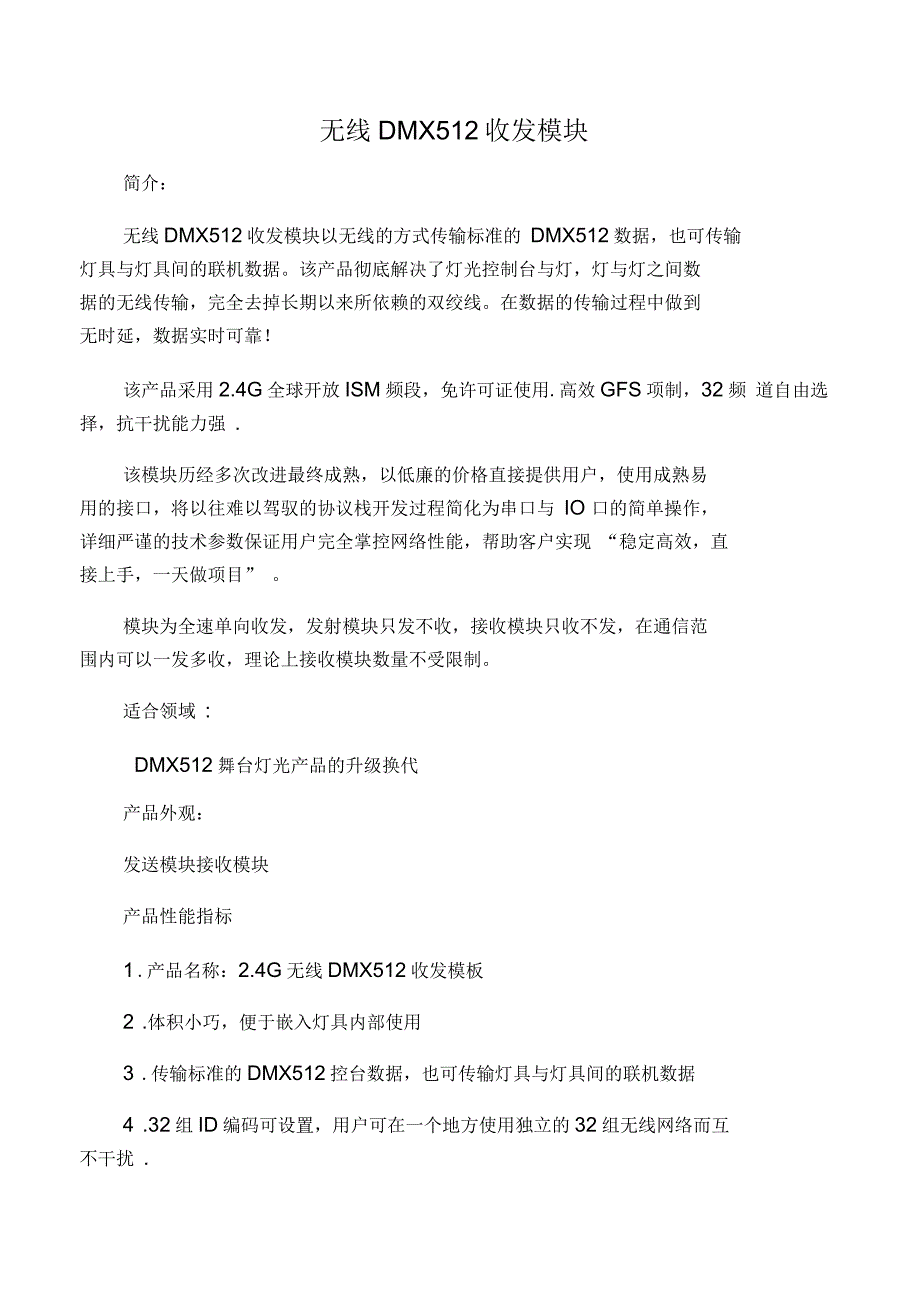

无线DMX512收发模块简介：无线DMX512收发模块以无线的方式传输标准的 DMX512数据，也可传输灯具与灯具间的联机数据该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线在数据的传输过程中做到无时延，数据实时可靠！该产品采用2.4G全球开放ISM频段，免许可证使用.高效GFS项制，32频 道自由选择，抗干扰能力强 .该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与 IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现 “稳定高效，直接上手，一天做项目” 模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制适合领域 :DMX512舞台灯光产品的升级换代产品外观：发送模块接收模块产品性能指标1 .产品名称：2.4G无线DMX512收发模板2 .体积小巧，便于嵌入灯具内部使用3 .传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据4 .32组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰 .5 .输入电压:DC3V-DC3.6V6 .工作频段：2400-2483.5 MHz7 .输出功率：-10 dBm -- 22.5 dBm （实测符合标称）8 .接收灵敏度：-97 dBm （实测符合标称）9 .信号改善：6dB （实测符合标称）10 .接收电流：25Ma11 .149mA （@ 19 dBm）12.信号接口：CPU串行口 AURT产品优势1 .本模块体积小，信号好，比同类产品都高 5dB以上！2 .产品稳定可靠，性能卓越。
超大规模网络实际组网经验，多个工程实践的 组网方案，常年运行未出故障！3 .从工程出发细致入微的细节控制可选独特的拨码设置地址方式，极大方 便大规模网络工程实施！与灯具DMX接口联接示意图：设计建议：尽可能让模板的5V供电电源与灯具的其电路板5V供电分开电源部份选用稳压性能好的线性稳压管如1117、 7805 等其放置的位置远离高频电路部份.模块为3.3V供电，DMX512协议在连入设备时需通过 MAX3485、SP3485等3.3V工作电压的485芯片转换电平，注意不应采用 5V工 作电压的MAX485等芯片以免烧坏模块引脚定义：GND:接地端，连接地VDD:电源端，连接3~3.6V电源P2.2: 485使能端，同时连接485芯片的 ~RE/D瑞，用于*II块控制485芯片的输入/输出P1.7: RX，模块接收数据P1.6: TX,模块发送数据P1.0: LED串联连接LED和330欧电阻至U地，高电平时 LED点亮P0.4~P0.Q频段选择P0.4为高位，P0.0为低位，内部下拉的输入IO 口， 放空或下拉对应位IO 口设置为0,上拉设置为1,组成5bit频段选择输入模块为2.4G的ISM频段，可调的射频中心频率范围2395MHz~2507MHz,每4MHz频率划分为一个信道，总共为 29个信道。
信道通 过P0.4~P0.0的5bit输入来确定，P0.4为高位，P0.0为低位，内部下拉，放空或 下拉指定IO 口对应位为0,上拉对应位为1,可设置0b000~0b111共32个值 但是，由于只有29个信道（0~28）可供使用，屏蔽了29、30、31这三个设置值，如果误设为这三个值，模块将不工作，LED灯将快速闪烁设备上电时，指示灯常亮，并每 8~10秒闪烁一次发射模块的串口接收 到完整的一个DMX512帧时将LED反向，接收模块接收到完整的一个射频帧并 输出DMX512时将LED反向因此在正常数据收发时 LED将会根据收到的帧速 率而闪烁由于射频帧率可能比 DMX512帧率低，因此接收模块的LED闪烁频 率可能会低于发射模块当射频信号受干扰时，接收模块接收到的完整帧率降 低，因此接收模块的LED闪烁频率降低，可以通过其闪烁频率辅助判断信道情 况信道设置值错误超范围时 LED快速闪烁注意事项：收发板不可私自维修.需要维修时返回生产厂商处理。
