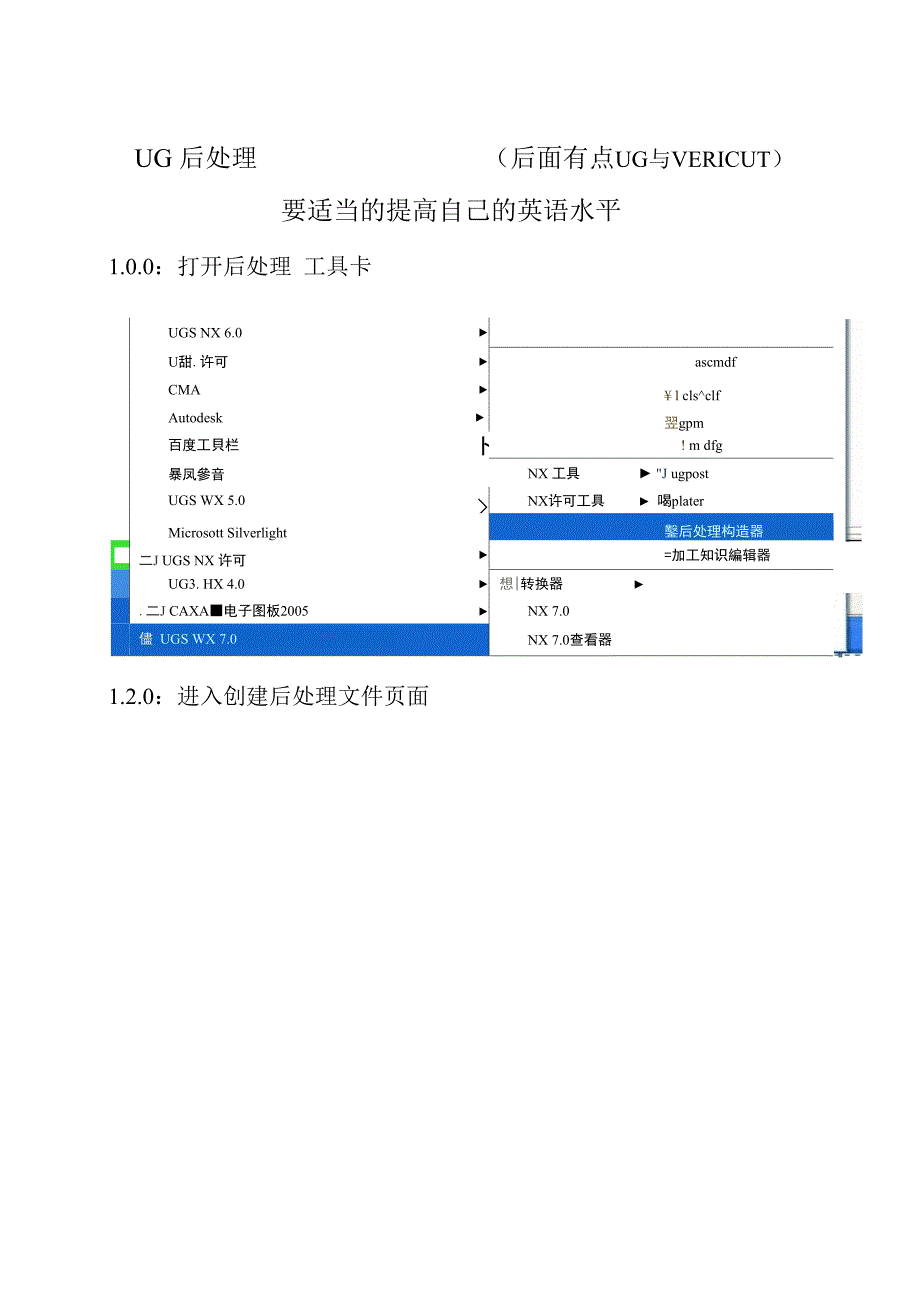

UG 后处理 （后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理 工具卡UGS NX 6.0►U甜.许可►ascmdfCMA►¥ l cls^clfAutodesk►翌gpm百度工貝栏卜! m dfg暴凤參音NX 工具 ► "J ugpostUGS WX 5.0>NX许可工具 ► 喝platerMicrosott Silverlight鑿后处理构造器■二J UGS NX 许可►=加工知识編辑器UG3. HX 4.0►想|转换器 ►.二J CAXA■电子图板2005►NX 7.0儘 UGS WX 7.0NX 7.0查看器1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件 这里输入文件名 （英文）此区域轴选项3-轴|4-轴或5轴这里只讲解3轴通用设定此区域为机床类型设定Generic通用的Library浏览自带机床User's 用户自定义此区域描述你的后处理 单只能输入英文 选择完自己需要的格式后处理 单击 OK 进入下一步凶这一区域是你的输出是否记录选项此区域 左边为机床行程数据 右边为机床原点数据此区域左边为机床精度小数右边为机床快速进给G00速度其他选项默认就可以了然后进入下一页面点击这里这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属I一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解显示的添加进行讲解此选项为程序头选项此选项为程序头选项此选项为增加程序条命令点击它可以拖入程此选项为增加程序条命令点击它可以拖入程序条 就像这样 这里的垃圾桶 通样你不想要的此条可以删除面讲解 通用的编程设置 下面图片是默认的设置可修改 进入下一画面 把不需要的拖入垃圾桶通过此选项里的代码 你可以找到你想要的改好后点击OK既可安全起见最好加入个 Z 轴回零命令 拉入一个词条框添加一个新的词条框 如果你想把词条框放在哪个 词条框的周围只要看好词条对应放置位置变白 既可松掉 鼠标 下面进入新词条选项里 点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令 可以用文本形式输入就是这里选择 第二个选 项 “TEXT” 文本 点击 Add word 拉入 这个区域 同样 变白放置 输入你要的文本 G00 G91 G28 ZO点击OK既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击萤2W5 *讥氐時5 中文意思就是操作开始步骤在这里你可以加入你需要的道具信息N号的开关M8 M9的开关设置G43H00等 设置下面先讲解N号的加入加入N号我们只需要拉两个N号开关词条就可以选择这一选项 拉到口 丁狒 II上面 是n号开然后拉入 面 既 可 下 面 加 入 刀 具 信 息 找 到 这 个 选 项 操 作 员 消 息拉入 N 号关后面输入命令MOM_output_literal “（刀具名称:$mom_tool_ name ）”MOM_output_literal “（刀具直径:$mom_tool_diameter）"MOM_output_literal “（刀具 R 角半径:$mom_tool_ corner_radius ）” 想要哪个信息 就输入哪行 如果要两个以上 就飞边拉入词条输入 这项编辑 完毕-LiJJ|Tool Path—Machine- Control—fl Motion—邑1 Cairned Cycles单击 蓝色的区域机床控制 Machine Control 进入一下界面 我们只要在 G43 后加上 M8 既可 完 成此项设定然后点击®Motlon 进程动作设定我们只需要修改中间的那个G02 G03的进入下一页面修改这里 把 Vector-Arc Center to Start 该为 Vector-Arc Start to Center 修改后OK推出不改出程序带R的带圆的程序 就是乱做一团。
这项无需修改固定循环孔功能All right!最后让我们来修改程序尾可以加入加工时间只是参考值的时间 点击•识迪吳哄昨“进入以下界面把不需要的拉入垃圾桶把M02该为M30或在前面加入你要的M5 M9啊什么 的 过加入 G00 G91 G28 Z0最后加入 加工时间It' s a in teres ting sequence!!~!~在这里找到这个选项Custom Command拉入最后输入global mom_machine_timeMOM_output_literal “运行时间:[ format “%.2f” $mom_machine_time]”点击 OK 保存在一个你能找到的英文文件夹里 你的后处理可以用了 可以试试了 自己UG 与 VERICUT后处理中加刀具注释与时间方法在后出里构造器里打开一个后处理文件，或者新建一个也行，然后在打开的后处理文件里添加变量，如 global mom_tool_name // 刀具名global mom_tool_diameter // 刀具直径global mom_tool_corner1_radius // 刀具角半径global mom_path_name // 路径名称global mom_machine_time //加工时间出懵IMOM_output_literal "(NAME »mom_tool_name )"MOM_output_literal "(D : [ format "%.2f" $mom_tool_diameter] )" — x x 宀 丄"%.2f" $mom tool cornerl radius])"MOM_output_hteral "(R :□[ format - - —〃— M0M_0utput_literal “(Path name: $mom_path_name)"MOM_output_literal "(TIME :[ format "%.2f" $mom_machine_time])"VERICUT7.0怎么样删除和添加定义的用户目录在平时使用当中，我们会设置很多用户路径，但有些仿真文件被移动后，该用户目录就没有 用处了，但还会在 shortcut 下拉列表框出现。
我们可以通过编辑 cgtech_62_user.prefs 文件， 来删除和添加定义的用户目录1. cgtech_62_user.prefs 文件一般在 C:\Documents and Settings\xxx\ 目录下，xx 是你的 windows 用户名2. 打开cgtech_62_user.prefs文件，找到以Recent Work开头的行，这些就是我们设置的用户 路径，你可以按照这种格式删除或添加用户路径3. 还可以找到Toolpath Filters这一行，可以添加你想要的数控程序的后缀名4.用户还可以在这里编辑其它一些设置，但在设置前你最好知道这些设置是干什么用的 ！！有关海德汉M128的后处理更改后处理里XYZ坐标变量分别改为x mom_mcs_goto(0)y mom_mcs_goto(1)z mom_mcs_goto(2)UG后处理刀补的正确输出方法前一段时间搞 ug 刀补的多刀处理问题,蛮头疼的,看到一强人 Yeager 给了一个方法在Cutcom On里面增加一個Custom Command.,.填入"MOM_force once D",这个方法可以解决 D 号的模态省略的问题，即在分层刀路里第二层G41/G42后没有D号的问题.佩服啊！关于G40的处理：在Cutcom off项中删除G40，生成程序的效果如下：N40 G0 G90 X-58. Y30. M03 S2000N50 G43 Z3. H01N60 Z1.077N70 G1 Z-1.923 F250.N80 G41 X-55. D01N90 G2 X-50. Y35. I5. J0.0N100 G1 X50.N110 G2 X55. Y30. I0.0 J-5.N120 G1 Y-30.N130 G2 X50. Y-35. I-5. J0.0N140 G40 G1 Y-37.54N150 G0 Z1.077N160 Y-38.N170 Z-.846N180 G1 Z-3.846N190 G42 Y-35. D01N200 G3 X55. Y-30. I0.0 J5.N210 G1 Y30.N220 G3 X50. Y35. I-5. J0.0N230 G1 X-50.N240 G3 X-55. Y30. I0.0 J-5.N250 G40 G1 X-57.54N260 G0 Z-.846N270 X-58.N280 Z-2.769N290 G1 Z-5.769N300 G41 X-55. D01N310 G2 X-50. Y35. I5. J0.0在 fanuc 、mazak 等机床上试验过，在 fanuc 系统上如果 G41 后没有 D 号，可以执行前一个 模态的有效的D号，在G40后如果没有撤销刀补的直线段，刀补撤销没有问题，在G40这 一句不产生移动，在下一句G1 x y的语句执行。
如果将G41D1单独列一行，可以对下一个坐标点进行补偿，但是补偿点的位置有误 在mazak系统中：G41D1单独列一行的语句运行后，立即对前一个坐标点进行补偿，G40 也是如此，也就是说补的位置不是我们要补的位置所以我们为了程序的正确性，必须保证G41 D1 position,G40 position 的格式做好刀补的方法：总结：1.在 Cutcom On 里面增加一個 Custom Command.,.填入"MOM_force once D",这个方法 可以解决D号的模态省略的问题2删除 Cutcom Off 的 G403.在 rapid move 里加入 G404.加入 G545. 刀具信息:global mom_tool_nameMOM_output_literal "(TOOL NAME $mom_tool_name)"6. 加。
