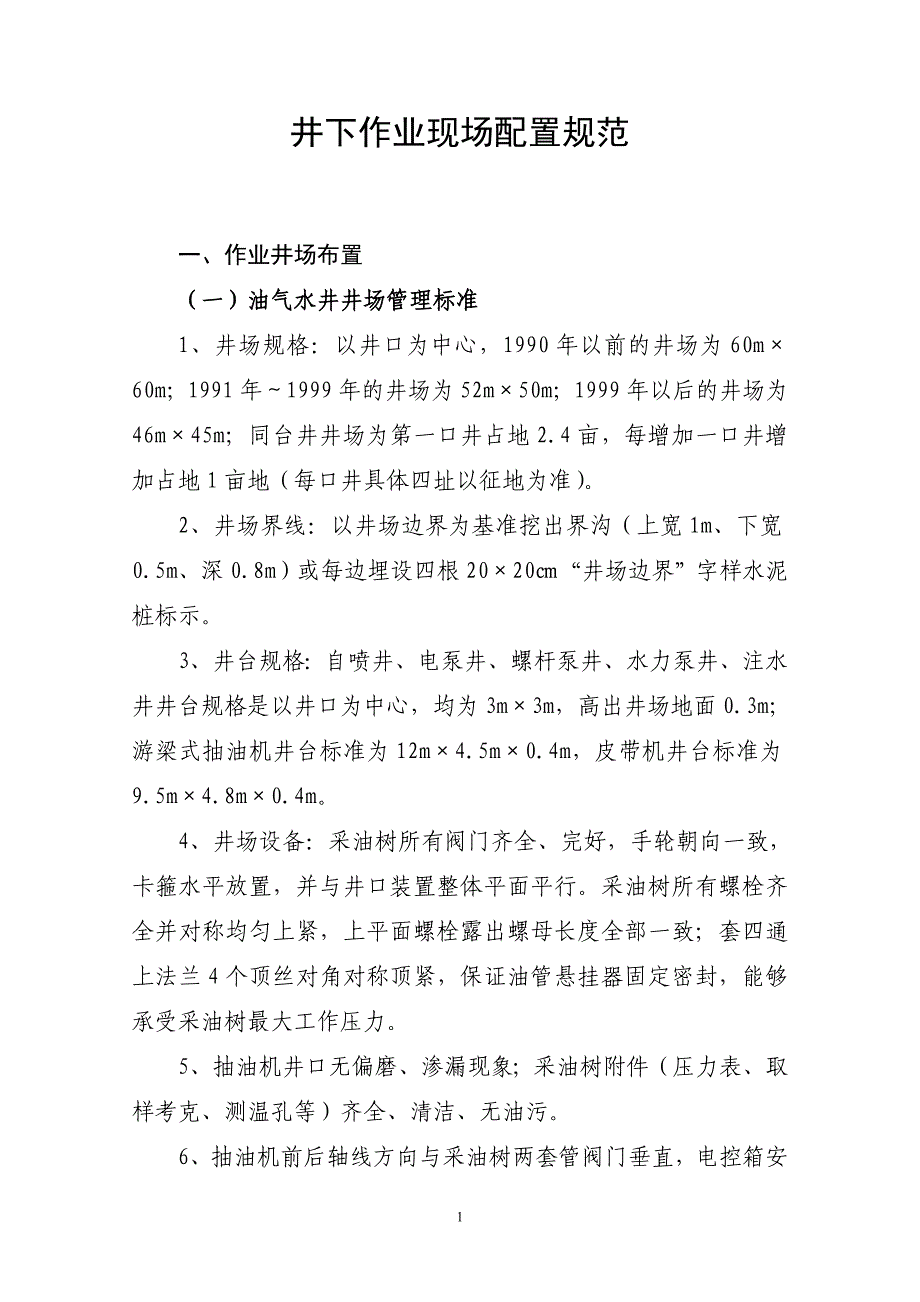

1井下作业现场配置规范一、作业井场布置（一）油气水井井场管理标准1、井场规格：以井口为中心，1990 年以前的井场为60m×60m；1991 年～ 1999 年的井场为 52m×50m；1999 年以后的井场为 46m×45m；同台井井场为第一口井占地 2.4 亩，每增加一口井增加占地 1 亩地（每口井具体四址以征地为准）2、井场界线：以井场边界为基准挖出界沟（上宽 1m、下宽0.5m、深 0.8m）或每边埋设四根 20×20㎝“ 井场边界” 字样水泥桩标示3、井台规格：自喷井、电泵井、螺杆泵井、水力泵井、注水井井台规格是以井口为中心，均为 3m×3m，高出井场地面 0.3m；游梁式抽油机井台标准为 12m×4.5m×0.4m，皮 带机井台标准为9.5m×4.8m×0.4m4、井场设备：采油树所有阀门齐全、完好，手轮朝向一致，卡箍水平放置，并与井口装置整体平面平行采油树所有螺栓齐全并对称均匀上紧，上平面螺栓露出螺母长度全部一致；套四通上法兰 4 个顶丝对角对称顶紧，保证油管悬挂器固定密封，能够承受采油树最大工作压力5、抽油机井口无偏磨、渗漏现象；采油树附件（压力表、取样考克、测温孔等）齐全、清洁、无油污。
26、抽油机前后轴线方向与采油树两套管阀门垂直，电控箱安装在抽油机后侧7、单井井口加热炉保温、燃烧良好，安全附件（压力表、安全阀、水位计等）齐全或加热炉常压运行并喷写注明8、井场达到“ 三清、四无、五不漏” （三清即井场、设备、设施清洁卫生；四无即无油污、明火、易燃物、散失器材；五不漏即不漏油、气、水、火、电）9、油水井冬季生产有防冻保温措施，管线覆土、包扎等达到冬季安全生产标准要求10、采油树所有闸门、螺栓等部位每月保养涂油润滑一次11、井口着色：油井采油树为灰色、水井为绿色、手轮均为红色，卡箍为黑色二）作业井场布置1、作业井场1）作业井场达到“一平，三无 ”要求，即：井 场平整坚实；井场内无杂草、无油污、积水；无障碍物2）按照井场界沟或界桩，圈围安全警戒线警戒线杆采用红白相间统一标识杆，警绒线四边垂直，在进井路处留有 5m 宽的入口入口侧摆放 HSE 管理 须知标牌3）在井场设置标志牌和安全警示牌（至少包括必须戴安全帽、禁止烟火、必须系安全带、当心触电、当心机械伤人、当心坠落、当心落物、当心井喷、禁止非工作人员入内）2、井架定置31）井架背对或侧对井场变压器位置2）井架正对抽油机驴头，井架底座与抽油机底座，井口套管闸门三平行。
需井架立在抽油机一侧时，井架底座与抽油机底座平行3）同台抽油机井，立井架应使井口分别与抽油机底座中心和井架底座中心连线在油管桥一侧夹角不小于 90 度3、值班房定置1） 值班房必 须摆放在井架后 侧面主绷绳地锚以外，距井口垂直距离不小于 25 米，值班房门面向井口，正面与两主绷绳地锚中心线平行，平行距不小于 5 米，值班房侧面距地锚 5 米、摆放平整，且用土台或其它硬物止动拖钩摆平，值班房接地线标准安装2） 值班房梯子、扶手安装牢固、安全3） 值班房室内卫生，门窗明亮无灰尘，地面整洁无泥土、油污，各类物品清洁见本色，按照定置标准摆放4）消防器材、电工用品齐全、并有定期检验合格证，整齐摆放在定置专用区内4、用电线路定置1）值班房电源线采用 4.0mm2 橡套电缆2）电缆必须用绝缘杆架空，架设高度不得低于 2.5m，绝缘杆分布距离 4-5m，所有 电缆不得横穿井场3）井场低压照明灯不少于 2 组，一组照明灯放置井架底座一侧距井口不小于 5m，灯光必 须覆盖至拉力表一组放置油管桥一侧，距井口不小于 5m,灯光覆盖井口及油管 桥白天照明灯放置到4值班房前侧面 5m 内，余 线盘绕在专用缠线盘上，绝缘杆摆放在工具房内。
5、工具架及工具摆放定置1）垃圾桶放置值班房前侧面 2m 内，并有标识2）工具台、井控工具架与其他工具架摆放在通井机一侧，其中井控工具架摆放在靠近井口位置，成一线摆放，距井口不小于 5 米，距通井机不小于 3m 3）吊卡专用工具台、散件工具、防喷器放置平台箱放置在抽油机前侧面并摆放整齐4）所有工具及配件分类摆放在工具台（架）上，卫生清洁6、油管（杆）桥摆放定置1）油管（杆）桥与抽油机基础或通井机平行，一道油管（杆）桥距井口不小于 3m，一道和二道 间距 4.5 米，二道和三道间距 3 米，抽油杆桥各道间距均为 2 米2）防污地垫围堰距管桥前端 1m、后端 2m，两侧与管桥对齐3）同台井作业用防护栏隔离4） 安全通道指示牌距井口 3-5 米，放置在安全通道一侧且指示方向正确7、循环、灌液组合池定置1）循环、灌液组合池距井口不小于 10m，与通井机侧面平行或垂直，下铺设防污地垫，防污围堰距循环池四周 0.3m2）灌液管线盘挂在循环池上3）水龙带盘放在专用支架上，放置于循环池两端54）灌液池装设联通式液位计，设有计量换算提示牌8、井控装置定置1）放喷管线出口距井口 20 米以上，每 10 米用地锚固定，地锚与管线固定处使用绝缘垫。
出口朝宽阔方位，避开用电设施出口放置防污池2）防喷器安装方位与套管四通一致并与油管桥平行3）风向标立放在司钻与操作人员便于观察的空旷位置，距井口不小于 10m9、通井机定置1）通井机停放在井架正后方，正对井架，距井口 3m 左右2）通井机平稳摆放，地基基础坚实，高于地面 20-30cm下铺防渗布 3）通井机按照巡回检查路线喷涂巡回检查点标识 二、现场设施配置（一）值班房配备1、制度值班房内应悬挂岗位责任制、作业施工十大禁令、井控管理网络图、井控职责、井场布置图、修井作业“ 五· 七”动作控制程序图、施工大表2、标识值班房前侧安装单位标示、安全警示标示（必须戴安全帽、禁止烟火、必须系安全带、当心触电、当心机械伤人、当心坠落、当心落物、当心井喷、禁止非工作人员入内）63、室内配备室内统一安装长型座柜 2 个，茶几 1 个、写字台 1 个，座椅 1把，生活专用橱柜 1 个，电暖器 1 台，挂式空调 1 台、微波炉 1 台，热水壶 1 把、电饭锅 1 口以上图表及其室内用具、用品位置统一定置4、工具房配备室内配置固定工具架 2 个，消防专用固定工具架 1 个5、值班房用电1）配备绝缘手套 1 副，绝缘靴 1 双、令克棒 1 套。
2）配电箱安置在值班房休息室内，进出线采用航空插头固定，其中进线口安装在值班房后上方，低压出线口安装在值班房前上方3）配备 2 个缠线盘，安装在值班房工具室阶梯两侧左侧为高压缠线盘，右侧是低压缠线盘4）接地极统一用镀铬抽油杆制作，值班房、控制箱、低压变压器各配置 1 根5）架线绝缘杆现场配备 12 根6）配备低压照明灯 2 套，房顶探照灯 1 套，1140V 变 220V 变压器 1 台，漏电保护器专用箱 1 个6、工具设施配备1）井场风向杆及风向标 2 套2）同台井施工防护栏 1 套73）油管三角支架 3 个、抽油杆三角支架 4 个、油管枕头 1 个，油管滑道夹持器 8 个4）井口操作台 2 个5）下井工具支架 4 个、常用工具架 1 个，井控工具架 1 个、井口吊卡专用台 1 个、井口散件工具箱 1 个、防喷器放置台 1 个、水龙带支架 1 个6）油管防污垫围堰 1 套，抽油杆防污垫围堰 1 套7）液压管线专用架杆 1 根8）循环、灌液池吊装专用绳套 4 条，6 吨 U 型环 2 个9）水龙带（18MPa ）1 条，专用安全绳 2 条7、井控设施配备防喷器 1 台、旋塞阀 1 台、120° 高压弯头 2 个、防喷器护板 1套、防喷器材专用工具、专用接头各 1 套、低压灌液电泵及灌液管线 1 套、 风向标 2 个、防喷管线及节流阀组 1 套、防喷管线出口防污池 1 个、循环、灌液组合池 1 套。
