文档详情

脱硫吸附剂

101****457
实名认证
店铺
DOC
171.50KB
约10页
文档ID:99452521
脱硫吸附剂_第1页
1/10

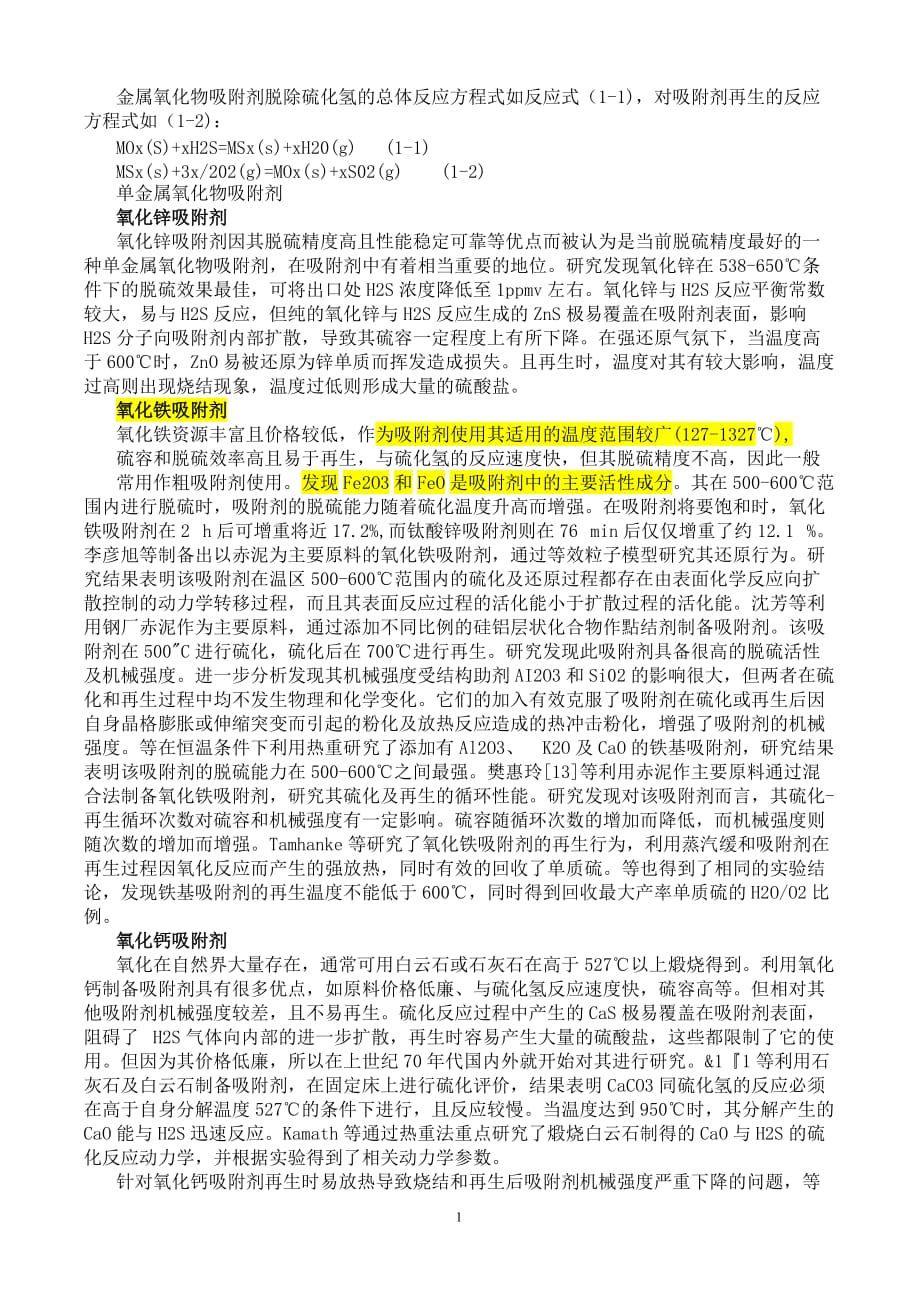

金属氧化物吸附剂脱除硫化氢的总体反应方程式如反应式(1-1),对吸附剂再生的反应方程式如(1-2):MOx(S)+xH2S=MSx(s)+xH20(g) (1-1)MSx(s)+3x/202(g)=MOx(s)+xS02(g) (1-2)单金属氧化物吸附剂氧化锌吸附剂氧化锌吸附剂因其脱硫精度高且性能稳定可靠等优点而被认为是当前脱硫精度最好的一种单金属氧化物吸附剂,在吸附剂中有着相当重要的地位研究发现氧化锌在538-650℃条件下的脱硫效果最佳,可将出口处H2S浓度降低至1ppmv左右氧化锌与H2S反应平衡常数较大,易与H2S反应,但纯的氧化锌与H2S反应生成的ZnS极易覆盖在吸附剂表面,影响H2S分子向吸附剂内部扩散,导致其硫容一定程度上有所下降在强还原气氛下,当温度高于600℃时,ZnO易被还原为锌单质而挥发造成损失且再生时,温度对其有较大影响,温度过高则出现烧结现象,温度过低则形成大量的硫酸盐氧化铁吸附剂氧化铁资源丰富且价格较低,作为吸附剂使用其适用的温度范围较广(127-1327℃),硫容和脱硫效率高且易于再生,与硫化氢的反应速度快,但其脱硫精度不高,因此一般常用作粗吸附剂使用。

发现Fe2O3和FeO是吸附剂中的主要活性成分其在500-600℃范围内进行脱硫时,吸附剂的脱硫能力随着硫化温度升高而增强在吸附剂将要饱和时,氧化铁吸附剂在2 h后可增重将近17.2%,而钛酸锌吸附剂则在76 min后仅仅增重了约12.1 %李彦旭等制备出以赤泥为主要原料的氧化铁吸附剂,通过等效粒子模型研究其还原行为研究结果表明该吸附剂在温区500-600℃范围内的硫化及还原过程都存在由表面化学反应向扩散控制的动力学转移过程,而且其表面反应过程的活化能小于扩散过程的活化能沈芳等利用钢厂赤泥作为主要原料,通过添加不同比例的硅铝层状化合物作點结剂制备吸附剂该吸附剂在500"C进行硫化,硫化后在700℃进行再生研究发现此吸附剂具备很高的脱硫活性及机械强度进一步分析发现其机械强度受结构助剂AI2O3和Si02的影响很大,但两者在硫化和再生过程中均不发生物理和化学变化它们的加入有效克服了吸附剂在硫化或再生后因自身晶格膨胀或伸缩突变而引起的粉化及放热反应造成的热冲击粉化,增强了吸附剂的机械强度等在恒温条件下利用热重研究了添加有Al2O3、 K2O及CaO的铁基吸附剂,研究结果表明该吸附剂的脱硫能力在500-600℃之间最强。

樊惠玲[13]等利用赤泥作主要原料通过混合法制备氧化铁吸附剂,研究其硫化及再生的循环性能研究发现对该吸附剂而言,其硫化-再生循环次数对硫容和机械强度有一定影响硫容随循环次数的增加而降低,而机械强度则随次数的增加而增强Tamhanke等研究了氧化铁吸附剂的再生行为,利用蒸汽缓和吸附剂在再生过程因氧化反应而产生的强放热,同时有效的回收了单质硫等也得到了相同的实验结论,发现铁基吸附剂的再生温度不能低于600℃,同时得到回收最大产率单质硫的H2O/O2比例氧化钙吸附剂氧化在自然界大量存在,通常可用白云石或石灰石在高于527℃以上煅烧得到利用氧化钙制备吸附剂具有很多优点,如原料价格低廉、与硫化氢反应速度快,硫容高等但相对其他吸附剂机械强度较差,且不易再生硫化反应过程中产生的CaS极易覆盖在吸附剂表面,阻碍了 H2S气体向内部的进一步扩散,再生时容易产生大量的硫酸盐,这些都限制了它的使用但因为其价格低廉,所以在上世纪70年代国内外就开始对其进行研究1『1等利用石灰石及白云石制备吸附剂,在固定床上进行硫化评价,结果表明CaCO3同硫化氢的反应必须在高于自身分解温度527℃的条件下进行,且反应较慢当温度达到950℃时,其分解产生的CaO能与H2S迅速反应。

Kamath等通过热重法重点研究了煅烧白云石制得的CaO与H2S的硫化反应动力学,并根据实验得到了相关动力学参数针对氧化钙吸附剂再生时易放热导致烧结和再生后吸附剂机械强度严重下降的问题,等率先提出利用1000-1100℃的空气气氛先把CaS氧化成CaS04,然后利用CO或H2等还原性气体再把CaS04还原为CaO,以此来促进O2的扩散,达到多次循环再生的目的该过程发生的反应式为:CaS+2O2=CaSO4CaSO4+CO=CaO+CO2+SO2Van等利用SO2对硫化后的氧化钙吸附剂进行再生,取得良好的效果首先在600-700℃下利用SO2把CaS部分氧化为CaSO4和单质S,之后在1100-1200℃下将剩余的CaS与上步生成CaSO2反应得到CaO和SO2,这样多次进行硫化-氧化-再生循环研究表明该法能有效提高氧化钙吸附剂的再生能力氧化铜吸附剂热力学研究发现在127-927℃范围内,氧化铜与硫化氢之间有很强的亲和力,具备较高的脱硫效率,是一种高效的吸附剂但氧化铜自身比表面积较小,使用时需与其它载体配合使用,这也在一定程度上限制了它的使用范围闫波等使用一步沉淀法制备出纳米氧化铜吸附剂,研究发现其作为常温吸附剂使用具有较高的穿透硫容。

Kyotani等将氧化铜负载在酸性载体上(如二氧化硅、沸石等)制备出一种较单纯氧化铜吸附剂效果更好的吸附剂研究结果表明在硫化温度为600℃时,吸附剂中的铜几乎完全被使用,不但避免了烧结现象而且提高了脱硫精度及铜的使用效率Abbasian等在氧化铜吸附剂中加入Cr2O3,研究发现适量Cr2O3的加入能有效阻止Cu2O被还原为单质铜,且可将出口 H2S浓度降至低于5 ppmvo Kyotani等利用SiO2负载氧化铜制备吸附剂,研究发现在还原性气氛中吸附剂的脱硫精度有所下降,这是因为氧化铜在此气氛下极易被还原成铜单质,造成部分铜的损失,且由于反应生成的CuS覆盖在吸附剂的表面,阻止了 H2S分子的扩散导致出现烧结现象侯相林等[40]利用TPS分析发现相对其它金属氧化物,氧化铜的反应温度更低基于氧化铜的特点,为了提高其利用率,在使用时可通过对其进行改性或者与其他金属氧化物配合使用氧化锰吸附剂氧化锰脱硫反应速率快且不易被还原为单质锰,具有良好的热稳定性,但其脱硫精度较低,一般只能把出口 H2S的含量脱除到100-200ppm,在实际中一般不作为单一金属氧化物吸附剂使用,需和其它氧化物吸附剂复合使用。

Atakvl等将氧化锰负载在Y-Al2O3上制备吸附剂,实验结果表明当硫化温度为600℃时,出口尾气中H2S浓度能被脱除到很低的水平,且利于回收利用,可用水气气氛对其进行再生Wakker等在1998年研究了氧化锰和铝猛化合物的脱硫性能,研究发现对于锰系吸附剂,不同反应物对其硫化和还原性能有不同的影响氧化锰的最佳硫化温度为850℃Liang等利用浸渍法制备锰吸附剂,研究发现猛含量能影响吸附剂的孔容、表面积和硫容一定范围内,随着锰含量的提高硫容增加,而孔容和表面积则与之相反,同时发现该吸附剂活性组分中存在Mn2O3和Mn3O4的混合物Alonso等在950℃条件下制备了CuO/MnO不同比例的吸附剂,在固定床上进行硫化和再生性能的研究研究发现MnO与CuO之间的相互影响并不大,MnO的加入不能阻碍CuO被还原为铜单质,CuO亦不能阻止硫化锰在再生时被氧化成硫酸锰万晨等通过共沉淀法制备猛铜复合吸附剂,利用固定床进行硫化评价实验结果表明此吸附剂脱硫精度高且硫容较大,脱硫温度、空速等影响其反应活性,而与粒度无关侯相林等将MnO2负载在氧化铝上制备吸附剂,实验结果表明硫化过程中吸附剂活性的提高是因为Mn02被还原成MnO。

氧化铈吸附剂除上述金属氧化物以外,近年来氧化铈也逐渐引起人们的关注,被成为第二代高温煤气吸附剂它最大的优点是硫化产物Ce2O2S2在再生时能和SO2快速发生反应,直接生成可回收利用的单质硫,且再生时不形成铈的硫酸盐,铈的挥发较少高春珍等[481以硝酸铈为原料,利用干混法制备出氧化铈吸附剂,在固定床反应器中考察煅烧温度和硫化温度的影响实验结果表明在600-800℃时,随着煅烧温度和硫化温度的升高,吸附剂的脱硫效率也随之升高;在800℃下,空速与脱硫效率的变化相反Zeng等人[49'5D]对氧化铈吸附剂进行了深入研究,研究发现在高温或强还原气氛条件下CeO2首先被还原成CeOn(n≤2),且该吸附剂在反复进行25次硫化-再生实验后,仍具有较好的脱硫活性,其机械强度几乎没有变化虽然氧化铈吸附剂的硫化温度较锌基吸附剂高,但氧化铈吸附剂可在强还原气氛下使用,克服了锌基吸附剂在这方面的缺点,且再生时能回收单质硫但氧化铈吸附剂脱硫精度不如氧化锌吸附剂高,所以在实际应用中常常将二者结合使用,优势互补可先利用Ce02吸附剂粗脱,脱除气体中绝大部分的硫化氢,之后再用氧化锌吸附剂进行精脱,把出口硫化氢的浓度脱除到一个符合生产要求的范围。

对各类单金属氧化物吸附剂的优缺点归纳总结,如表1-1所示复合金属氧化物吸附剂的研究可将其优势归纳为以下几点[52]: 1)有效提高了脱硫效率;2) —定程度上提高了硫容;3)有效防止或降低了金属氧化物以金属游离态的形式挥发或流失;4)活性组分的分散度得到了改善;5)增强了吸附剂的机械强度和稳定性当在氧化物吸附剂中添加传递电子能力强的金属氧化物时,具有空轨道的H2S分子将易于接受电子,从而降低反应的活化能,增加反应的活性中心,提高吸附剂的低温活性[53]因此,将各种单金属氧化物复合改性是克服单一金属氧化物吸附剂缺点的一个有效手段铁酸锌吸附剂的硏究Zn-Fe吸附剂的主要活性组分为铁酸锌,其由ZnO与Fe203形成,具有尖晶石结构,既减少了 Zn的挥发,又大大的提高了硫容,集两者脱硫精度高、硫容大和反应速度快等优势极大的提高了单组分氧化锌或氧化铁吸附剂的脱硫性能Grindley等首先研制出了铁酸锌吸附剂,在800-850℃下焙烧粘结剂和等摩尔数的Fe2O3和ZnO,其硫化后产物可在空气/水蒸气气氛下进行再生Ahmed等研究了能影响铁酸锌吸附剂结构变化的条件,如煅烧温度、氧化物的含量等研究发现焙烧温度低,则吸附剂的晶格紧缩;反之,温度高则较松弛。

即经高温焙烧制得的吸附剂其反应活性较低在高温和还原气氛下进行再生时,Fe203常常会被还原性气体还原成Fe304和FeO,两者结合形成的尖晶石结构使得吸附剂本身的机械强度下降许鸿雁等主要研究铁酸锌吸附剂的硫化及再生性能,实验结果表明铁酸锌吸附剂的最适硫化温度为350℃,且其机械强度在多次硫化-再生后不降反升,具有良好的抗磨损性Munusamy等在铁酸锌吸附剂中加入铜的氧化物,研究发现Cu2+能提高硫化反应的催化活性,而Zn2+起到增强反应稳定性的作用该吸附剂的硫化穿透时间能达到100 h以上,表现出良好的稳定性和很高催化活性Woods等在制备铁酸锌吸附剂时加入2%的膨润土并考察不同的煅烧条件对其性能的影响,实验结果表明这样制备的吸附剂具有高强度和稳定性卢朝阳等[61]考察并研究了自制铁酸锌吸附剂的再生气氛,研究发现在650-700℃范围内,吸附剂几乎可以完全再生,且再生后的吸附剂其反应活性有所提高;其最佳的再生温度和再生气氛分别为600℃, 2 % 02、 48 % N2和50 % H20(g)Akyuritlu等在铁酸锌中加入适量V2O5制备出一种新吸附剂,研究发现吸附剂中锌的挥发量与V2O5的加入量存在一定关系,加入量越多,锌的挥发越少。

这进一步增强了吸附剂的循环稳定性;Zn-Fe-V吸附剂的脱硫能力优于单一氧化锌吸附剂为减少强还原性气氛下氧化锌的挥发量及避免再生时形成大量的硫酸盐,并稳定钛酸锌的尖晶石结构,Pineda等利用TiO2对其进行改性,研究发现镍的加入能有效阻止铁酸锌的分解,增强其在还原气氛中的稳定性,提高自身的反应活性且在一定范围内随着镍含量的增加,吸附剂的表面积随之增大,推测其可能与本粒子的大小有一定关系Makoto[64]等考察了。

下载提示
相似文档
正为您匹配相似的精品文档
