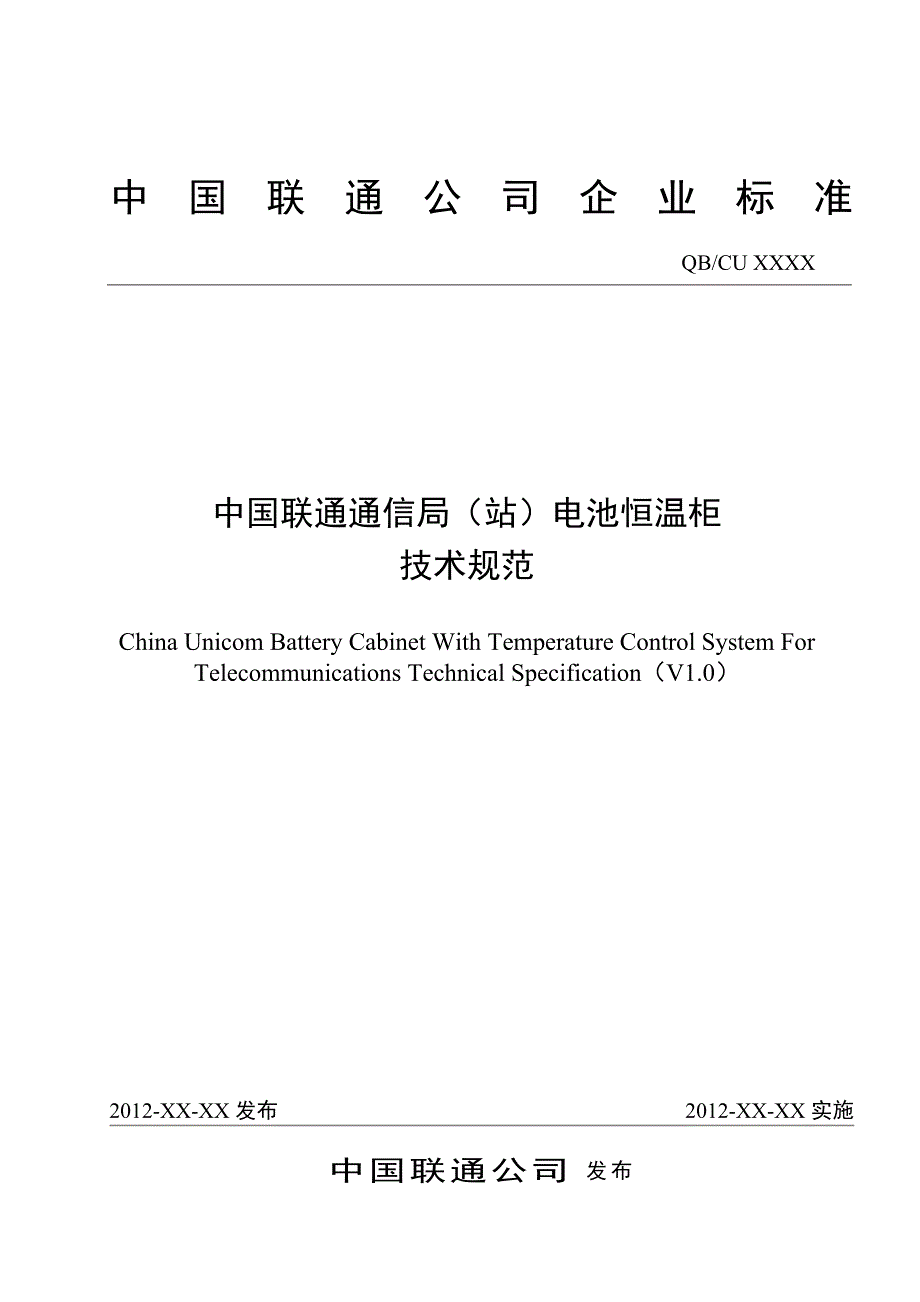

中国联通通信局（站）电池恒温柜技术规范中国联通公司 发布2012-XX-XX实施2012-XX-XX发布中国联通通信局（站）电池恒温柜技术规范China Unicom Battery Cabinet With Temperature Control System For Telecommunications Technical Specification（V1.0）QB/CU XXXXII目 次1 适用范围 12 规范性引用文件 13 定义 13.1 电池恒温柜 13.2 能耗测试标准工况 23.3 能耗限值 23.4 能效等级 24 产品的组成和分类 24.1 产品组成 24.2 产品分类 24.3 产品系列 24.4 型号命名 35 技术要求 45.1 环境条件 45.2 外观与结构要求 55.3 工作电源要求 55.4 温控功能及保温性能 55.5 能耗限值和能效等级 65.6 保护和告警功能 75.7 显示及数据存储功能 75.8 监控性能 85.9 防雷性能 85.10 音频噪声 85.11 接地性能 85.12 安全要求 85.13 可靠性指标 96 试验方法 96.1 试验环境条件 96.2 试验前准备 96.3 外观与结构检查 96.4 工作电源试验 106.5 温控功能及能耗限值（包括：自动控制功能、温度控制范围、柜内温度均匀性、能耗限值） 106.6 相变材料保温试验（可选） 116.7 机柜隔热性能 116.8 保护和告警功能试验 126.9 显示及数据存储功能检查 126.10 监控性能试验 126.11 防雷性能试验 136.12 音频噪声试验 136.13 接地性能试验 136.14 绝缘电阻试验 136.15 抗电强度试验 136.16 接触电流测试 136.17 材料阻燃性能试验 146.18 静电放电抗扰性试验 146.19 可靠性指标试验 146.20 环境条件试验 14 前 言本规范是根据中国联通集团公司“关于中国联通通信机房配套设备技术规范”的编制要求，为满足通信局（站）节能工程的需要而制定的。
本规范规定了中国联通通信局（站）电池恒温柜的组成、分类、技术指标、系统功能及测试方法等本规范为中国联通内部的技术性、规范性文件本规范与国家或行业有关标准和规范有矛盾时，应按国家或行业标准规范为准本标准2011年由中国联通计划部提出本标准由中国联通公司技术部归口本标准主要起草单位：中讯邮电咨询设计院有限公司、中国联通计划部本标准主要起草人：XXXX 本标准的修改和解释权属于中国联通公司141 适用范围本技术规范规定了通信用蓄电池恒温柜(以下简称电池恒温柜)的产品组成、分类、技术要求、系统功能及试验方法等要求本技术规范适用于中国联通-48V室内型和室外型蓄电池恒温柜的选型、检测及维护2 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB l91 《包装储运图示标志》GB/T 2423.1-2008 《电工电子产品环境试验 第2部分：试验方法 试验A:低温》 GB/T 2423.2-2008 《电工电子产品环境试验 第2部分：试验方法 试验B:高温 》GB/T 2423.3-2006 《电工电子产品环境试验 第2部分：试验方法 试验Cab:恒定湿热试验》GB/T 2423.10-2008 《电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）》GB/T 3873 《通信设备产品包装通用技术条件》GB 4208-2008 《外壳防护等级》GB 4943—2001 《信息技术设备的安全》GB/T 8624-2006 《建筑材料及制品燃烧性能分级》GA/T 73 《机械防盗锁》YD/T 282-2000 《通信设备可靠性通用试验方法》YD/T 638.3 《通信电源设备型号命名方法》YD/T 799-2010 《通信用阀控式密封铅酸蓄电池》YD/T 944—2007 《通信电源设备的防雷技术要求和测试方法》YD/T 983—1998 《通信电源设备电磁兼容性限值及测量方法》YD/T 1436-2006 《室外型通信电源系统》YD/T 1537-2006 《通信用户外机柜一般要求》。
3 定义3.1 电池恒温柜在室内或室外安装，由金属或非金属材料制成的柜体，其内部可安装蓄电池组，能为蓄电池提供环境温度控制和管理的设备3.2 能耗测试标准工况冷暖型电池恒温柜：在电池恒温柜内部安装表2中规定的模拟热源；然后使外部环境温度1h内由常温到20℃±1℃条件下，维持工作7h；之后1h内外部环境温度降到-5℃，维持工作7h；之后1h内外部环境温度升到40℃（市外型45℃），维持工作7h整个周期内恒温柜蓄电池舱的内部温度应控制在以下范围：10℃～28℃单冷型电池恒温柜：在电池恒温柜内部安装表2中规定的模拟热源；然后使外部环境温度1h内由常温到20℃±1℃条件下，维持工作11h；之后1h内外部环境温度升到40℃（市外型45℃），维持工作11h整个周期内恒温柜蓄电池舱的内部温度应控制在以下范围：10℃～28℃3.3 能耗限值电池恒温柜在能耗测试标准工况下的实测耗电量的最大允许值3.4 能效等级表示电池恒温柜能源效率高低差别的一种分级方法，分为1、2、3级，1级表示能源效率最高4 产品的组成和分类4.1 产品组成电池恒温柜主要由隔热机柜、制冷单元、制热单元、控制单元、风扇、通风风道等部分组成。
4.2 产品分类产品可以从不同的角度来分类：按照使用的环境，可分为：室外型与室内型室内型：安置在室内环境下使用的电池恒温柜室外型：安置在室外环境下使用的电池恒温柜按照温控部件类型，可分为：半导体型、压缩机型压缩机型：采用压缩机及辅助电热装置进行制冷或制热的电池恒温柜半导体型：采用半导体装置进行制冷或制热的电池恒温柜按照空调的冷暖类型，可分为：单冷型、冷暖型单冷型：无制热单元，仅有制冷单元，仅能提供制冷能力冷暖型：含制热单元和制冷单元，能提供制冷和制热能力4.3 产品系列电池恒温柜产品分为压缩机型和半导体型两大系列，并按所适用的蓄电池组规格（包括容量、组数、单体电池电压）来区分电池恒温柜产品规格4.3.1 压缩机型系列电池恒温柜按照适用的蓄电池组容量分为： 300Ah，400Ah，500Ah，600Ah，800Ah，1000Ah注：当用户提出要求，并与制造厂商协商后，可以生产系列数值以外的产品4.3.2 半导体型系列 电池恒温柜按照适用的蓄电池组容量分为： 150Ah，200Ah，300Ah，400Ah，500Ah注：当用户提出要求，并与制造厂商协商后，可以生产系列数值以外的产品。
4.4 型号命名4.4.1 分类代号分类代号见表1表1 分类代号分 类代 号使用环境室内型N室外型W温控类型压缩机型K半导体型R冷暖类型单冷型L冷暖型N4.4.2 型号命名电池恒温柜型号由以下各部分构成，见图1所示BC—□—□—□—□— — — — — 自定义(由生产厂定义，也可省略)冷暖类型温控类型使用环境电池恒温柜图1电池恒温柜型号示意图示例：适用室外型使用、温控类型为压缩机型的单冷型电池恒温柜型号标记为 ：BC-W-K-L5 技术要求5.1 环境条件5.1.1 工作环境温度范围室内型： -5℃～+40℃；室外型： -20℃～+50℃5.1.2 储运温度范围 -40℃～+70℃5.1.3 相对湿度范围工作相对湿度范围：≤90％（40℃±2℃）储运相对湿度范围：≤95％（40℃±2℃）5.1.4 大气压力70kPa～106 kPa5.1.5 冲击与振动（不安装蓄电池）电池恒温柜应能承受峰值加速度为150m/s2、持续时间为11ms的冲击电池恒温柜应能承受频率为10Hz～55Hz 、振幅为0.35mm的正弦波振动5.1.6 室外环境适应性要求室外型电池恒温柜的环境适应性满足YD/T 1436-2006 第8.2条、8.5条和8.8条的要求。
5.2 外观与结构要求5.2.1 外观电池恒温柜面板平整、无变形；柜体表面镀层或涂层应连续、均匀，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷；所有标志、标牌、文字符号应清晰、正确、整齐 5.2.2 结构5.2.2.1 电池恒温柜结构组装后应整洁、美观，各焊口应无裂纹、烧穿、咬边、气孔、夹渣等缺陷，柜体结构各结合处及门的缝隙应均匀，门的开启、关闭应灵活自如，锁紧可靠；柜体各紧固件联接应牢固、可靠，所有紧固件应具有防腐蚀镀层或涂层；紧固联接必须采取防松措施5.2.2.2 电池恒温柜正面舱门打开后，应能方便地进行各种维护操作，并支持在不断电条件下对蓄电池组进行维护，维护所需空间宽度（与其他设备或墙面之间的维护走道净宽）不得超过0.8m5.2.2.3 电池恒温柜制冷单元应具有完善的排除冷凝水装置5.2.2.4 电池恒温柜应具有通风风道，能定时强制通风，将蓄电池释放出的微量氢气和腐蚀性气体排出柜外5.2.2.5 室外型电池恒温柜的结构应具有防撬、防拆卸的设计，固定产品用的紧固件必须在打开机柜门后才能安装或拆卸；机柜门应安装防盗锁，锁具防破坏性能满足GA/T 73中的B级要求。
5.2.2.6 室外型电池恒温柜的所有结构件在喷涂以前必须进行相应的防腐、防锈处理，以满足长期室外使用的需要5.2.2.7 室外型电池恒温柜的外壳防护应符合GB 4208-2008中的IP55等级，室内型电池恒温柜的外壳防护应符合GB 4208-2008中的IP2X等级5.3 工作电源要求电池恒温柜的工作电源可选择以下两种制式之一：⑴交流供电：～220V（-15%～+15%，50Hz±5％）；⑵直流供电：-48VDC（-40VDC～-58VDC）采用直流供电时，电池恒温柜供电应从通信局（站）内-48V高频开关组合电源一次下电空余端子引接5.4 温控功能及保温性能5.4.1 温度控制范围电池恒温柜在能耗测试标准工况条件下，无论舱内蓄电池处于充电或放电状态，均能将蓄电池舱的内部温度控制在以下范围：10℃～28℃5.4.2 自动控制功能（1）自动切换工作模式电池恒温柜的控制单元应能根据机柜内外温度变化情况，自动切换制冷、制热、待机等工作模式，以保证机柜内部温度符合要求2）强制通风当机柜输入电源失效，如果机柜内温度超过允许工作温度、且机柜外温度低于柜内温度时，应启动机柜的直流风扇进行强制通风。
3）定时通风电池恒温柜应具有定时。
