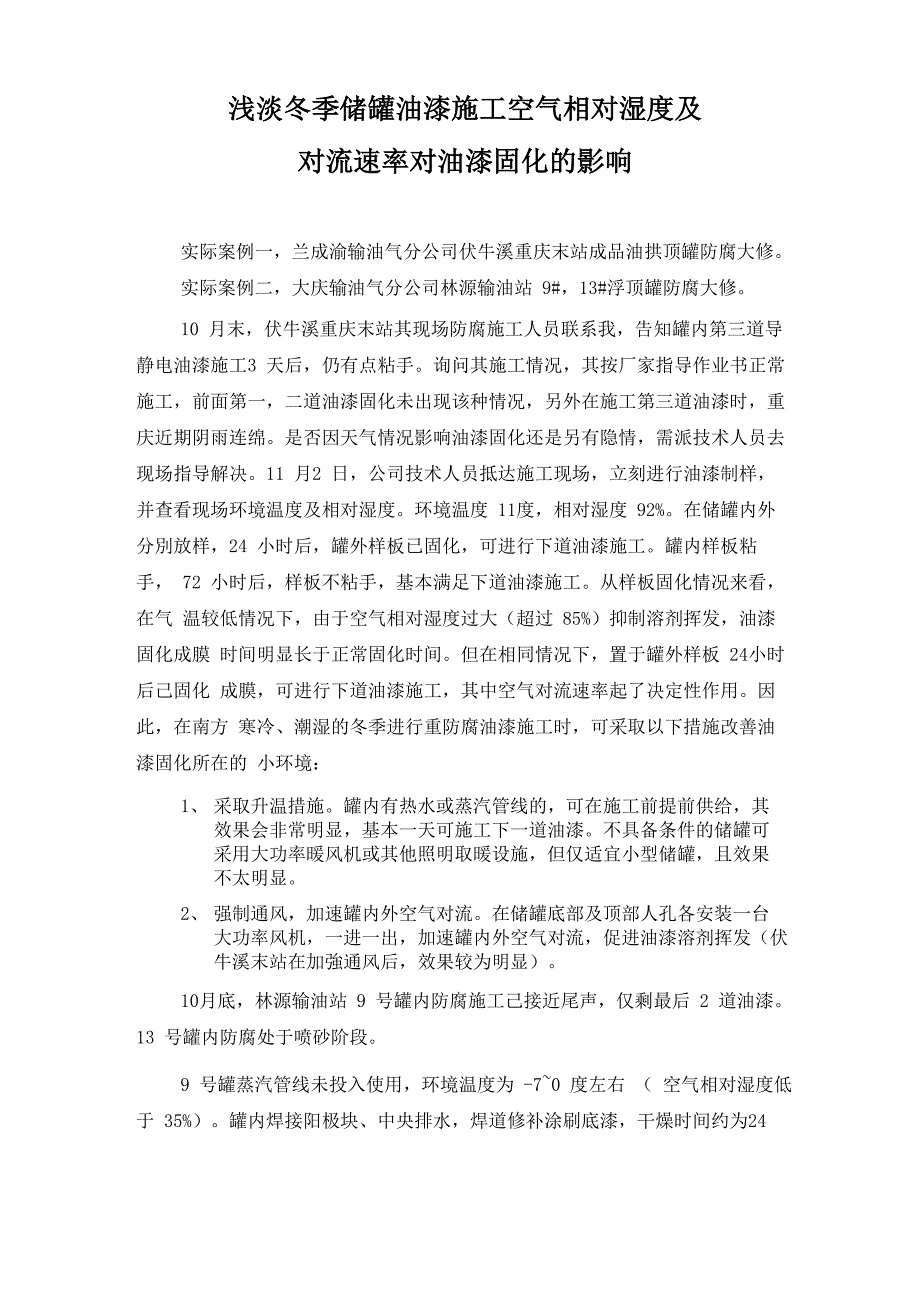

浅淡冬季储罐油漆施工空气相对湿度及对流速率对油漆固化的影响实际案例一，兰成渝输油气分公司伏牛溪重庆末站成品油拱顶罐防腐大修 实际案例二，大庆输油气分公司林源输油站 9#，13#浮顶罐防腐大修10 月末，伏牛溪重庆末站其现场防腐施工人员联系我，告知罐内第三道导 静电油漆施工3 天后，仍有点粘手询问其施工情况，其按厂家指导作业书正常 施工，前面第一，二道油漆固化未出现该种情况，另外在施工第三道油漆时，重 庆近期阴雨连绵是否因天气情况影响油漆固化还是另有隐情，需派技术人员去 现场指导解决11 月2 日，公司技术人员抵达施工现场，立刻进行油漆制样， 并查看现场环境温度及相对湿度环境温度 11度，相对湿度 92%在储罐内外 分別放样，24 小时后，罐外样板已固化，可进行下道油漆施工罐内样板粘手， 72 小时后，样板不粘手，基本满足下道油漆施工从样板固化情况来看，在气 温较低情况下，由于空气相对湿度过大（超过 85%）抑制溶剂挥发，油漆固化成膜 时间明显长于正常固化时间但在相同情况下，置于罐外样板 24小时后己固化 成膜，可进行下道油漆施工，其中空气对流速率起了决定性作用因此，在南方 寒冷、潮湿的冬季进行重防腐油漆施工时，可采取以下措施改善油漆固化所在的 小环境：1、 采取升温措施。
罐内有热水或蒸汽管线的，可在施工前提前供给，其 效果会非常明显，基本一天可施工下一道油漆不具备条件的储罐可 采用大功率暖风机或其他照明取暖设施，但仅适宜小型储罐，且效果 不太明显2、 强制通风，加速罐内外空气对流在储罐底部及顶部人孔各安装一台 大功率风机，一进一出，加速罐内外空气对流，促进油漆溶剂挥发（伏 牛溪末站在加強通风后，效果较为明显）10月底，林源输油站 9 号罐内防腐施工己接近尾声，仅剩最后 2 道油漆 13 号罐内防腐处于喷砂阶段9 号罐蒸汽管线未投入使用，环境温度为 -7~0 度左右 （ 空气相对湿度低于 35%）罐内焊接阳极块、中央排水，焊道修补涂刷底漆，干燥时间约为24 小时， 中间漆、面漆干燥时间约为 12 小时油漆干燥固化成膜受环境温度影响相对较 小13 号罐，11 月 10 号开始内防腐油漆施工，罐外环境温度-11~-3 度，罐内 温度10 度，蒸汽管线己投入使用第一道底漆干燥时间约为 12小时浮盘下表 面导静电漆干燥时间约为 6 小时至 11月 11 日下午 15时，已开始涂刷第三道 导静电防腐漆比较上述两个实际案例，同样是在冬季施工，油漆固化成膜干燥时间却差 别极大，究其原因，不难得出以下结论。
1、 环氧树脂重防腐油漆干燥固化时间受环氧温度影响大其良好成膜温 度为 15~35 度，空气相对湿度50%左右（超过 85%时，宜停止施工）环 境温度低于 5度时，固化非常缓慢2、 冬季进行油漆施工时，寒冷干燥的北方对油膜干燥成膜影响相对较小 冬季北方施工其重点是待涂装表面没有冰霜在晴夜低温环境下，钢 材表面会凝结肉眼不可见的微冰，因此油漆施工时间应安排在晴天 10~16 点之间进行施工3、 在冬季寒冷潮湿的南方，空气相对湿度经常超过 90%，油漆固化成膜受 到抑制，强制通风加速空气对流和采暖升温措施对油漆干燥成膜帮助 极大4、 针对冬季南方的气候特点，改善油漆固化成膜配方，比如加大固化剂 中催干剂的比例或采用低温固化剂等等如何在现有情况下，改善施工作业环境，提高防腐质量，一家之言，仅供 参考2016 年 11 月 11 日下午 16 点于林源输油站 13 号罐，何胜奇。
