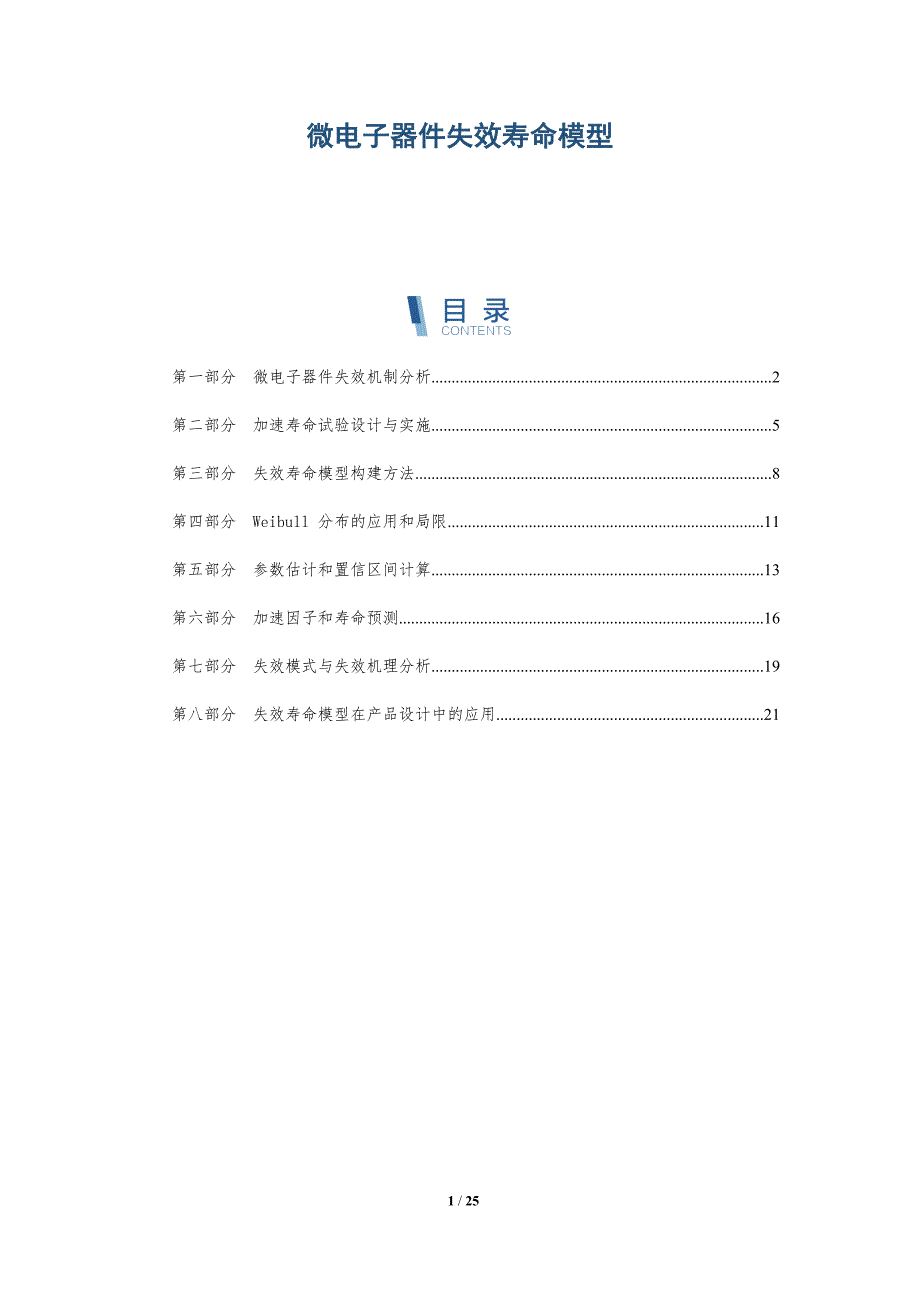

微电子器件失效寿命模型 第一部分 微电子器件失效机制分析 2第二部分 加速寿命试验设计与实施 5第三部分 失效寿命模型构建方法 8第四部分 Weibull 分布的应用和局限 11第五部分 参数估计和置信区间计算 13第六部分 加速因子和寿命预测 16第七部分 失效模式与失效机理分析 19第八部分 失效寿命模型在产品设计中的应用 21第一部分 微电子器件失效机制分析关键词关键要点失效机制分析主题名称：应力加速寿命测试（HALT）1. HALT旨在加速器件失效，通过施加极端应力环境，如温度循环、振动和高湿度2. HALT有助于识别器件的潜在缺陷，促进早期设计改进和可靠性提升3. HALT数据用于构建失效分布模型，预测器件在实际使用条件下的寿命主题名称：失效物理机理（FPM）微电子器件失效机制分析微电子器件的失效机制分为电应力失效和热载流子失效两大类一、电应力失效电应力失效是指由于器件内部电场强度过高，超过了器件材料的耐压极限，导致器件击穿或产生局部损伤电应力失效主要有以下几种类型：1. 击穿失效击穿失效是最严重的电应力失效类型，是指器件内部电场强度超过材料的电介质强度，导致绝缘层击穿，形成永久性的短路或开路。
击穿失效的产生原因主要有：* 过电压应力：器件承受的电压超过了其额定值，导致电场强度过高 电弧放电：器件内部出现电弧放电，产生局部高温，导致绝缘层软化或烧蚀 局部缺陷：器件内部存在局部缺陷，如针孔、杂质等，降低了绝缘层的耐压能力2. 时间相关介电击穿（TDDB）TDDB失效率是随着时间的推移而增加的，主要发生在薄栅极氧化物和高介电常数材料中TDDB的产生原因主要是由于在电场的作用下，栅极氧化层中产生陷阱电子，这些陷阱电子在电场的作用下逐渐聚集，形成导电通路，导致氧化层击穿3. 电迁移失效电迁移失效是指由于电流通过导体时，金属原子被电场力推动发生迁移，导致导线收缩或断裂电迁移失效的产生原因主要有：* 高电流密度：电流密度过高，超过了金属导线的承受能力 高温应力：高温环境下，金属原子迁移速率加快 缺陷、应力：导线中的缺陷或应力集中点会增加电迁移的风险二、热载流子失效热载流子失效是指由于载流子在电场中获得能量后发生碰撞，碰撞产生的能量转化为热量，导致器件局部温度升高，从而引起器件性能下降或失效热载流子失效主要有以下几种类型：1. 漏电流失效热载流子效应会增加器件的漏电流，导致器件的关断特性变差，从而影响器件的性能和寿命。
2. 热击穿失效热击穿失效是指由于热载流子效应导致器件局部温度升高，超过了器件材料的耐热极限，导致器件永久性损坏3. 电极劣化失效热载流子效应会轰击器件的电极，导致电极材料劣化，从而影响器件的接触电阻和可靠性失效机制分析方法微电子器件失效机制分析主要采用以下方法：1. 失效分析失效分析是对失效器件进行物理和化学分析，以确定失效原因和失效机制失效分析的常见方法包括：* 光学显微镜检查* 扫描电子显微镜（SEM）检查* 透射电子显微镜（TEM）检查* 能谱分析（EDS）* X射线衍射（XRD）2. 加速寿命试验加速寿命试验是一种通过施加比正常工作条件更严苛的应力，加速器件失效过程，从而在短时间内获得失效数据并推断出器件的失效机制加速寿命试验的常见方法包括：* 高温应力试验* 高电压应力试验* 高电流密度应力试验失效模型基于失效机制分析，可以建立失效模型来预测器件的失效寿命失效模型通常基于概率分布函数，例如韦伯分布、正态分布和对数正态分布失效模型的建立过程包括：* 收集失效数据* 拟合概率分布函数* 确定模型参数失效模型可以用来预测器件的平均失效时间（MTTF），并指导器件的设计、制造和使用。
第二部分 加速寿命试验设计与实施 加速寿命试验设计与实施加速寿命试验（ALT）是一种工程技术，用于在缩短的时间框架内预测器件或系统的失效寿命通过应用比实际使用条件更极端的应力水平，ALT 加速了失效机制，从而能够在合理的时间内获得可靠性数据 ALT 设计1. 应力水平的选择：* 选择比实际使用条件更极端的应力水平 确定应力水平与失效机制之间的关系 使用线性或非线性模型来外推失效寿命2. 样本选择：* 从统计上具有代表性的样本中选择器件或系统 确保样本的均匀性并最小化变异性 确定所需的样本数量以获得所需的统计置信度3. 试验持续时间：* 确定试验持续时间以获得足够的失效数据 使用应力加速因子 (SAF) 模型来估计实际使用寿命 根据失效机制和应力水平调整持续时间 ALT 实施1. 应力施加：* 使用设备或系统施加预定的应力水平 监控应力水平以确保其保持稳定和一致 记录施加的应力值和持续时间2. 失效监测：* 定期检查器件或系统是否失效 使用适当的方法（例如，功能测试、参数监控）检测失效 记录失效时间和模式3. 数据分析：* 分析失效数据以识别失效机制和分布 使用统计方法（例如，生存分析、威布尔分布）来估计失效寿命和可靠性参数。
根据应力加速因子模型外推实际使用寿命 ALT 的验证1. 模型验证：* 使用验证试验来验证 ALT 模型的准确性 在实际使用条件下验证预计的失效寿命 调整模型以提高预测精度2. 测试样本验证：* 评估测试样本的代表性 确认测试样本与实际使用条件下的器件或系统具有相同的失效模式 调整设计以提高样本的代表性 应用ALT 广泛应用于各个行业，包括：* 微电子器件：预测集成电路、光电子器件和传感器阵列的失效寿命 航空航天：评估航天器组件的可靠性，包括电池、传感器和推进系统 汽车：预测汽车电子部件的耐久性，包括引擎控制模块和安全系统 医疗器械：评估植入物、医疗电子设备和诊断设备的寿命 优势* 缩短失效寿命的评估时间* 识别失效机制和模式* 预测实际使用寿命* 优化器件和系统设计以提高可靠性* 降低产品开发和维护成本# 挑战* 确定合适的应力水平和加速因子* 获得具有代表性的测试样本* 确保应力施加的一致性和稳定性* 解释和外推失效数据* 验证 ALT 模型的准确性第三部分 失效寿命模型构建方法关键词关键要点【统计寿命模型】1. 基于失效数据构建：利用失效时间分布、概率密度函数和累积分布函数等统计方法分析失效数据，建立统计寿命模型。
2. 寿命参数估计：通过最大似然估计、贝叶斯估计等方法，估计寿命模型中的参数，如平均失效时间、失效率等3. 失效预测：利用建立的统计寿命模型，预测器件的失效概率和预计失效时间，为寿命管理和可靠性评估提供依据物理寿命模型】失效寿命模型构建方法失效寿命模型的构建涉及以下关键步骤：1. 数据收集和预处理：收集失效数据，包括失效时间、应力水平和环境条件预处理数据以消除异常值和异常点2. 模型假设和选择：根据失效机理和数据分布选择合适的模型常见的模型包括：* 威布尔分布* 指数分布* 对数正态分布3. 参数估计：使用最大似然估计法或最小二乘法等方法估计模型参数4. 模型验证：通过卡方检验、安德森-达林检验或Kolmogorov-Smirnov检验等统计方法验证模型的拟合优度5. 参数的敏感性分析：分析模型参数对失效寿命预测的影响，确定关键参数并指导可靠性设计6. 寿命预测：使用已验证的模型，针对给定的应力水平和环境条件预测失效寿命具体模型构建方法：威布尔分布：威布尔分布是用于描述失效时间的常用分布其概率密度函数为：```f(t) = (β/η) * (t/η)^(β-1) * exp[-(t/η)^β]```其中，t 为失效时间，β 为形状参数，η 为尺度参数。
指数分布：指数分布假设失效时间呈指数衰减其概率密度函数为：```f(t) = (1/λ) * exp(-t/λ)```其中，t 为失效时间，λ 为失效率对数正态分布：对数正态分布假定失效时间的对数服从正态分布其概率密度函数为：```f(t) = (1/σ√(2π)) * (1/t) * exp[-(ln(t) - μ)^2 / (2σ^2)]```其中，t 为失效时间，μ 和 σ 为对数正态分布的参数模型选择准则：* 安德森-达林检验：适用于任何连续分布 卡方检验：适用于离散分布或连续分布的分箱数据 Kolmogorov-Smirnov检验：适用于任何连续分布，不受分布参数的影响模型验证指标：* 均方误差 (MSE)：预测值与实际值之间的平均平方差 决定系数 (R^2)：模型解释变异的程度 相对误差：预测值与实际值之间的相对差异参数敏感性分析方法：* 一阶敏感性分析：计算参数变化对预测寿命的影响 蒙特卡罗模拟：在参数空间中随机采样，评估参数变异对寿命预测的影响 方差分析 (ANOVA)：确定对失效寿命影响最大的参数失效寿命预测：使用验证后的模型，对于给定的应力水平和环境条件，预测失效寿命。
常见的预测方法包括：* 点估计：估计给定应力水平下的平均失效寿命 置信区间：估计失效寿命的置信区间 可靠性函数：估计在给定时间内器件保持正常工作的概率第四部分 Weibull 分布的应用和局限关键词关键要点Weibull分布的应用和局限【适用范围】1. Weibull 分布广泛应用于可靠性工程、失效分析和寿命预测中2. 它特别适用于具有单调故障率函数的失效模式，如电子元器件、机械系统和生物系统故障率函数】韦布尔分布的应用韦布尔分布是一种广泛用于描述微电子器件失效时间数据的概率分布它适用于多种失效机制，包括随机失效和应力相关失效以下是一些韦布尔分布在微电子器件失效寿命模型中的应用：1. 失效率建模：韦布尔分布可用于估计器件的失效率，即单位时间内失效的器件数量通过拟合失效数据到韦布尔分布，可以获得形状参数 (β) 和尺度参数 (η) 的值，然后使用以下公式计算失效率：```λ(t) = (β / η) * (t / η)^(β - 1)```2. 可靠性预测：韦布尔分布可用于预测器件在给定使用寿命下的可靠性通过使用以下公式计算无故障概率 R(t)，可以估计特定使用寿命下的器件将继续正常工作的概率：```R(t) = exp[-(t / η)^β]```3. 失效机制分析：韦布尔分布的形状参数 β 可用于识别失效机制。
对于随机失效，β 通常较小 (<1)，而对于应力相关失效，β 通常较大 (>1)韦布尔分布的局限尽管韦布尔分布在微电子器件失效寿命建模中得到了广泛的应用，但它也存在一些局限性：1. 它只适用于单一失效模式：韦布尔分布假设器件失效是由单一机制引起的如果有多个失效机制，则韦布尔分布可能无法准确地描述失效行为2. 它假设失效率遵循常数：韦布尔分布假设器件的失效率在整个使用寿命内保持恒定然而，在实际应用中，失效率可能会随着时间而变化3. 参数估计可能具有挑战性：韦布尔分布的参数估计（即 β 和 η）可能具有挑战性。
