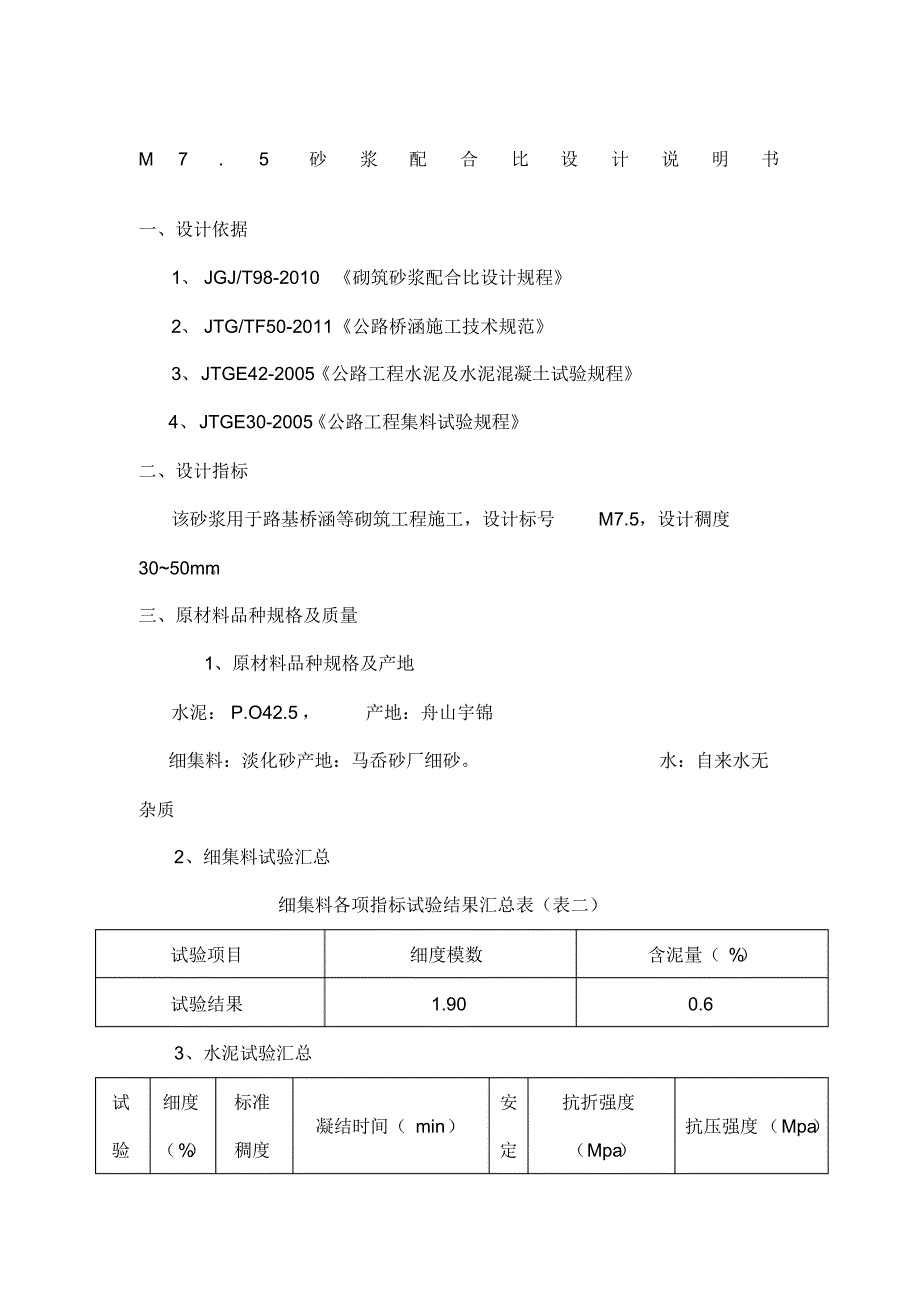

M7.5砂浆配合比设计说明书一、设计依据1、 JGJ/T98-2010 《砌筑砂浆配合比设计规程》2、 JTG/TF50-2011《公路桥涵施工技术规范》3、JTGE42-2005《公路工程水泥及水泥混凝土试验规程》4、JTGE30-2005 《公路工程集料试验规程》二、设计指标该砂浆用于路基桥涵等砌筑工程施工，设计标号M7.5，设计稠度30~50mm 三、原材料品种规格及质量1、原材料品种规格及产地水泥： P.O42.5 ，产地：舟山宇锦细集料：淡化砂产地：马岙砂厂细砂水：自来水无杂质2、细集料试验汇总细集料各项指标试验结果汇总表（表二）试验项目细度模数含泥量（ % ）试验结果1.900.63、水泥试验汇总试验细度（% ）标准稠度凝结时间（ min）安定抗折强度（Mpa ）抗压强度（Mpa ） 项目（% ）初凝时间终凝时间性3d28d3d28d试验结果/28.0185260合格6.08.226.952.0四、配合比计算与确定1、 计算砂浆配制强度fm,o查表选 σ=1.88 ，K=1.20 Fm,o=kf2=1.20 ×7.5=9.0Mpa2、 计算水泥用量QCQC=1000（Fm,o-β） / （α fce）=1000（9.0+15.09 ）/ （3.03 ×42.5 ）=187kg，式中水泥富余系数fce取 1.0 ，, ，fce=42.5 ×1.0=42.5Mpa，α =3.03 ，β=-15.09 。
根据计算结果结合以往的经验，选定水泥用量为280kg3、确定每立方米砂子用量实测砂子的堆积密度为1378kg/cm34、 确定用水量为340kg/cm3五、确定基准配合比：按照计算确定的配合比试拌，试验检测砂浆稠度为45mm 砂浆的保水性和粘聚性等工作性符合要求据此确定基准配合比为：水泥：砂：水280：1350：340水灰比为 1.21 六、确定室内配合比1、试配以计算得到的基准配合比为基准，分别采用三组不同的水泥用量进行对比： 270、280、290，用水量 340kg，进行试拌分别检测砂浆拌合物的稠度等工作性制做砂浆试件检测砂浆抗压强度三组配合比材料质量比： 水灰比 1.26 水泥： 砂：水270：1350：340水灰比 1.21 水泥： 砂：水280：1350：340水灰比 1.17 水泥： 砂：水290：1350：340经试拌，三个配合比的砂浆工作性均符合要求2、确定室内配合比抗压强度结果见表三混凝土配合比试配成果汇总表（表三）水灰比1.261.211.17材料质量比（ kg）270:1350:340280:1350:340290:1350:340配合比1:5.00:1.261:4.82:1.211:4.66:1.17抗压强度7d（Mpa ）6.67.17.428d （Mpa ）8.69.19.9根据以上试验得出的砂浆强度与水泥用量关系曲线，参照砂浆工作性及考虑施工经济性，选定水泥用量为280kg/m3配合比作为 M7.5 砂浆室内配合比。
每立方米材料用量为：水：水泥：砂 =340：280：1350，水灰比为 1.21配合比为：水：水泥：砂 =1:4.82:1.21 M10配合比设计说明书一、设计依据1、 JGJ/T98-2010 《砌筑砂浆配合比设计规程》2、 JTG/TF50-2011《公路桥涵施工技术规范》3、JTGE42-2005《公路工程水泥及水泥混凝土试验规程》4、JTGE30-2005 《公路工程集料试验规程》二、设计指标该砂浆用于路基桥涵等砌筑工程施工，设计标号M10 ，设计稠度为30~50mm 三、原材料品种规格及质量1、原材料品种规格及产地水泥： P.O42.5 ，产地：舟山宇锦细集料：淡化砂产地：马岙砂厂细砂水：自来水无杂质2、细集料试验汇总细集料各项指标试验结果汇总表（表二）试验项目细度模数含泥量（ % ）试验结果1.900.63、水泥试验汇总试验项细度（% ）标准稠度（% ）凝结时间（ min）安定性抗折强度（Mpa ）抗压强度（Mpa ）初凝时间终凝时间3d28d3d28d 目试验结果/28.0185260合格6.08.226.952.0四、配合比计算与确定1、 计算砂浆配制强度fm,o查表选 σ=2.50 ，K=1.20 Fm,o=kf2=1.20 ×10=12.0Mpa2、 计算水泥用量QCQC=1000（Fm,o-β）/ （α fce）=1000（12.0+15.09 ）/（3.03 ×42.5 ）=210kg，式中水泥富余系数fce取 1.0 ， fce=42.5 ×1.0=42.5Mpa， α=3.03 ， β=-15.09 。
根据计算结果结合以往的经验，选定水泥用量为321kg3、确定每立方米砂子用量实测砂子的堆积密度为1378kg/cm34、 确定用水量为340kg/cm3五、确定基准配合比：按照计算确定的配合比试拌，试验检测砂浆稠度为45mm 砂浆的保水性和粘聚性等工作性符合要求据此确定基准配合比为：水泥：砂：水321：1350：340水灰比为 1.06 六、确定室内配合比1、试配以计算得到的基准配合比为基准，分别采用三组不同的水泥用量进行对比： 301、311、321，用水量 340kg，进行试拌分别检测砂浆拌合物的稠度等工作性制做砂浆试件检测砂浆抗压强度三组配合比材料质量比：水灰比 1.13 水泥： 砂：水 301：1350：340水灰比 1.09 水泥： 砂：水311：1350：340水灰比 1.06 水泥： 砂：水321：1350：340经试拌，三个配合比的砂浆工作性均符合要求2、确定室内配合比抗压强度结果见表三混凝土配合比试配成果汇总表（表三）水灰比1.131.091.06材料质量比（ kg）301:1350:340311:1350:340321:1350:340配合比1:4.49:1.131:4.34:1.091:4.21:1.06抗压强度7d（Mpa ）7.48.59.528d （Mpa ）11.412.213.5根据以上试验得出的砂浆强度与水泥用量关系曲线，参照砂浆工作性及考虑施工经济性， 选定水泥用量为321kg/m3配合比作为 M10砂浆室内配合比。
每立方米材料用量为：水：水泥：砂 =340：321：1350，水灰比为 1.06配合比为：水：水泥：砂 =1:4.21:1.06M20配合比设计说明书 一、设计依据1、 JGJ/T98-2010 《砌筑砂浆配合比设计规程》2、 JTG/TF50-2011《公路桥涵施工技术规范》3、JTGE42-2005《公路工程水泥及水泥混凝土试验规程》4、JTGE30-2005 《公路工程集料试验规程》二、设计指标该砂浆用于路基桥涵等砌筑工程施工，设计标号M20 ，设计稠度为30~50mm 三、原材料品种规格及质量1、原材料品种规格及产地水泥： P.O42.5 ，产地：舟山宇锦细集料：淡化砂产地：马岙砂厂细砂水：自来水无杂质2、细集料试验汇总细集料各项指标试验结果汇总表（表二）试验项目细度模数含泥量（ % ）试验结果1.900.63、水泥试验汇总试验项目细度（% ）标准稠度（% ）凝结时间（ min）安定性抗折强度（Mpa ）抗压强度（Mpa ）初凝时间终凝时间3d28d3d28d 试验结果/28.0185260合格6.08.226.952.0四、配合比计算与确定1、 计算砂浆配制强度fm,o查表选 σ=5.00 ，K=1.20 Fm,o=kf2=1.20 ×20=24.0Mpa2、 计算水泥用量QCQC=1000（Fm,o-β）/ （α fce）=1000（24.0+15.09 ）/（3.03 ×42.5 ）=304kg，式中水泥富余系数fce取 1.0 ， fce=42.5 ×1.0=42.5Mpa， α=3.03 ， β=-15.09 。
根据计算结果结合以往的经验，选定水泥用量为420kg3、确定每立方米砂子用量实测砂子的堆积密度为1378kg/cm34、 确定用水量为350kg/cm3五、确定基准配合比：按照计算确定的配合比试拌，试验检测砂浆稠度为40mm 砂浆的保水性和粘聚性等工作性符合要求据此确定基准配合比为：水泥：砂：水420：1350：350水灰比为 0.81 六、确定室内配合比1、试配以计算得到的基准配合比为基准，分别采用三组不同的水泥用量进行对比： 400、410、420，用水量 350kg，进行试拌分别检测砂浆拌合物的稠度等工作性制做砂浆试件检测砂浆抗压强度三组配合比材料质量比：水灰比 0.85 水泥： 砂：水 400：1350：350水灰比 0.83 水泥： 砂：水410：1350：350水灰比 0.81 水泥： 砂：水420：1350：350经试拌，三个配合比的砂浆工作性均符合要求2、确定室内配合比抗压强度结果见表三混凝土配合比试配成果汇总表（表三）水灰比0.850.830.81材料质量比（ kg）400:1350:350410:1350:350420:1350:350配合比1:3.38:0.851:3.29:0.831:3.21:0.81抗压强度7d（Mpa ）15.317.418.228d （Mpa ）21.823.124.9根据以上试验得出的砂浆强度与水泥用量关系曲线，参照砂浆工作性及考虑施工经济性， 选定水泥用量为420kg/m3配合比作为 M20砂浆室内配合比。
每立方米材料用量为：水：水泥：砂 =350：420：1350，水灰比为 0.81配合比为：水：水泥：砂 =1:3.21:0.81 。
