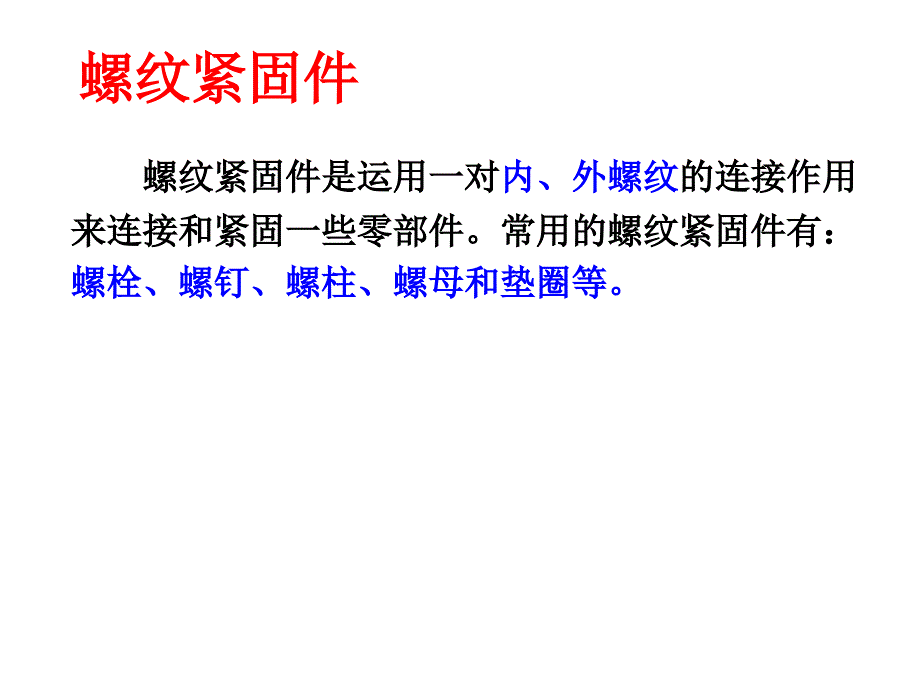

螺纹紧固件,螺纹紧固件是运用一对内、外螺纹的连接作用来连接和紧固一些零部件常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等基本内容,一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、螺纹紧固件尺寸的两种确定画法 四、螺栓连接画法 五、双头螺柱连接画法 六、螺钉连接画法,一、常用螺纹紧固件,螺纹紧固件连接的基本形式：,螺栓连接,双头螺柱连接,螺钉连接,二、螺纹紧固件的标记与图例,由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记 标记方法按 “GB” 有关规定 标记格式为：名称 国标代号 螺纹规格（或螺纹规格x公称直径） 性能等级或硬度 其中，性能等级或硬度是标准规定的常用等级时，可省略常用螺纹紧固件的图例和标记示例,六角头螺栓,螺栓GB/T 5780-1986 M10×60,螺钉GB/T 68-1985 M10×60,开槽沉头螺钉,双头螺柱,螺柱GB/T 897-1988 M10×50,螺钉GB/T 75-1985 M5×25,开槽长圆柱端紧定螺钉,螺母GB/T 6170-1986 M12,1型六角螺母,螺母GB/T 6178-1986 M16,1型六角开槽螺母,平垫圈,垫圈GB/T 97.1-1985 12-140HV,标准型弹簧垫圈,垫圈GB/T 3-1987 20,三、螺纹紧固件尺寸的两种确定画法,查表画法,比例画法,螺栓连接的查表画法,1) 根据紧固件螺栓、螺母、垫圈的标记，在有关标准中，查出它们的全部尺寸。
2) 确定螺栓的公称长度L先计算，再查表，取最接近的标准值）,L≥δ1+ δ2＋ｈ＋ｍ＋ａ ａ取0.2～0.4d,举例：螺栓GB/T 5780-1986 M10×60,四、螺栓连接画法,1. 螺栓连接的比例画法 2. 螺栓连接的简化画法 3. 注意问题,螺栓连接常用的连接件有螺栓、螺母、垫圈它用于被连接件都不太厚，能加工成通孔，且要求连接力较大的情况1. 螺栓连接的比例画法,为了提高画图速度，螺栓连接可按比例关系画图，主要以螺栓公称直径为依据，但不得把按比例关系计算的尺寸作为螺纹紧固件的尺寸进行标注六角头螺栓,d、l 由结构确定 b=2d(l=2d时b=l) e=2d k=0.7d c=0.15d d1=0.85d,对六角螺栓头及六角螺母上的交线，可按图绘制，（用圆弧代替双曲线）在部件装配图中，螺栓连接允许按简化画法绘制2. 螺栓连接的简化画法,画图步骤：,先画俯视图较方便,,,,,,,,,3. 注意问题,1) 被连接件的孔径必须大于螺栓的大径，d0＝1.1d，否则成组装配时，由于孔间距有误差而装不进去 2) 在螺栓连接剖视图中，被连接零件的接触面（投影图上为线）画到螺栓大径处 3) 螺母及螺栓的六角头的三个视图应符合投影关系。
4) 螺栓的螺纹终止线必须画到垫圈之下（应在被连接两零件接触面的上方），否则螺母可能拧不紧6） 当剖切平面通过螺杆的轴线时，螺栓、螺柱、螺钉及螺母、垫圈等均按未剖切绘制7） 螺栓的有效长度按下式计算： L=δ1+ δ2+0.15d(垫圈厚)+0.8d(螺母厚)+0.3d 计算后查表取标准值5） 两块板的剖面线方向相反五、双头螺柱连接画法,双头螺柱连接常用的紧固件有双头螺柱、螺母、垫圈螺柱连接一般用于被连接件之一较厚，不适合加工成通孔，且要求连接力较大的情况，其上部较薄零件加工成通孔1. 螺柱连接的尺寸确定 2. 螺柱连接的简化画法 3. 注意问题,2. 双头螺柱连接的比例画法,,1) 双头螺柱的有效长度l按下式估算: L计= 1 +0.15d+0.8d+0.3d； 2) 双头螺柱旋入机件的一段的长度的值与机件的材料有关旋入端应全部拧入机件的螺孔中，所以螺纹终止线和机件端面平齐； 3) 机件上的螺孔的深度应大于旋入端的螺纹长度画图时，螺孔的螺纹深度可按bm+0.5d画出，钻孔深度按bm+d； 4) 螺母和垫圈等各个部分尺寸与大径d的比例关系和画法与前相同；,3. 注意问题,六、螺钉连接画法,1. 螺钉连接的比例画法 2. 常见螺钉连接及螺钉头的比例画法 3、注意事项 4. 常见的错误画法,螺钉连接常用于受力不大的零件连接，且不经常拆卸的场合。
被连接件之一是通孔，而另一零件一般为不通的螺纹孔⒉ 螺钉装配图的简化画法,bm:,钢： bm=d,铸铁: bm=1.25d或1.5d,铝: bm=2d,螺钉长度： l计=bm+t,,允许将螺 纹画到底,1)确定螺钉的公称长度L ，初算L计=bm+δ 根据初算出的L值，在螺钉的标准中，选取与其近似的标准值，作为最后确定的L值2)螺钉的旋入端长度L1与被连接件的材料有关，可参照表bm值近似选取L1=bm， bm根据不同的材料确定： 钢：bm=d 铸铁:bm=1.25d或1.5d 铝:bm=2d,3）为了使螺钉头能压紧被连接件，螺钉的螺纹终止线应高出螺孔的端面4）螺钉头部的一字槽和十字槽的投影可涂黑，在俯视图上，这些槽按习惯画成与中心线成45度2. 常见螺钉连接图及螺钉头的画法,1) 确定螺钉的公称长度L ，初算L计=bm+δ 根据初算出的L值，在螺钉的标准中，选取与其近似的标准值，作为最后确定的L值 2) 螺钉的旋入端长度L1与被连接件的材料有关 3）为了使螺钉头能压紧被连接件，螺钉的螺纹终止线应高出螺孔的端面 4）螺钉头部的一字槽和十字槽的投影可涂黑，在俯视图上，这些槽按习惯画成与中心线成45度。
3. 注意问题,4. 常见的几种错误画法,,,螺钉末端应画 到什么位置？,螺纹终止线应画 到什么位置？,粗、细线,应为?度,,,,,应为?度,倾斜?度,剖面线画到 ?位置,画在何处？,小 结,1. 在螺纹的规定画法中，要抓住三条线 牙底用细实线表示 (用手摸不着的直径) 螺纹终止线用粗实线表示 注意剖视图中剖面线的画法2. 螺纹标注的目的，主要是把螺纹的类型和参数体现出来尺寸界线要从大径引出 牙顶用粗实线表示 (用手摸得着的直径)3 . 螺栓、螺钉、螺柱、螺母、垫圈都是标准件，掌握其联接装配图的规定画法（简化画法），注意比较它们的相同点和区别掌握其标记内容⒋ 会查阅螺纹及螺纹连接件的标准手册。
