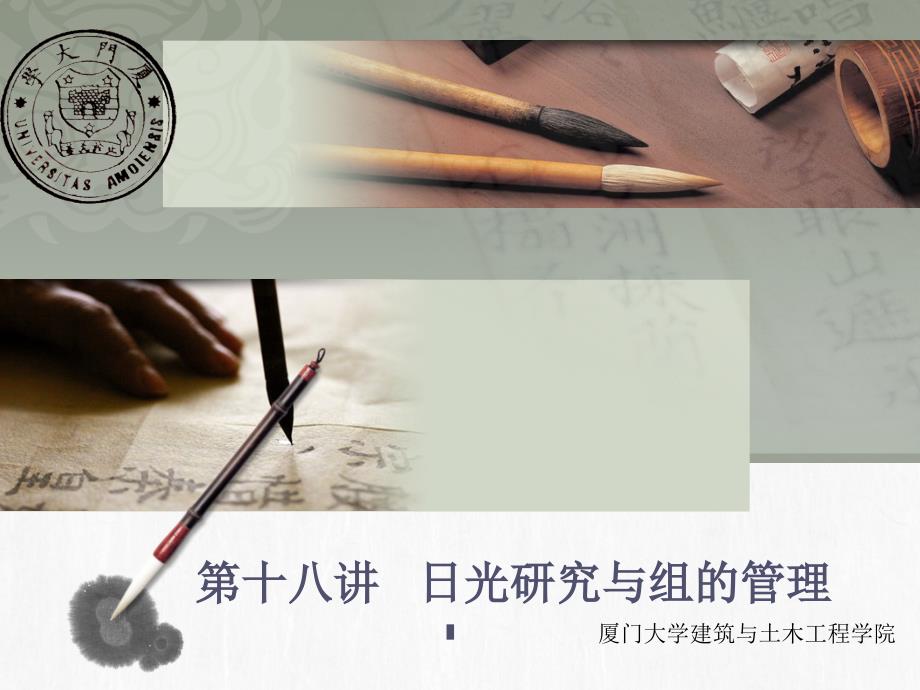

第十八讲第十八讲 日光研究与组的管理日光研究与组的管理厦门大学建筑与土木工程学院 •饶金通金通•计算数学学士、算数学学士、软件件硕士士•高高级工程工程师•厦厦门大学数字化大学数字化设计实验室主任室主任•厦厦门大学大学Autodesk ATC中心中心负责人人•主主讲课程：程：《《数字化数字化设计概概论》《》《计算机算机辅助助设计》《》《建筑数字化表建筑数字化表现》《》《建筑信息模型建筑信息模型》《》《虚虚拟建建筑筑》》•联系方式：系方式： raojintong@主讲人主讲人 2.组的管理的管理思考思考题自定自定义参数化的构件簇是学参数化的构件簇是学习BIM的关的关键！！ 1.日光研究日光研究目录目录 日光研究日光研究•背景•中华人民共和国国家标准《住宅设计规范》关于住宅建筑日照标准的规定：–每套住宅至少应有一个居住空间能获得日照；–当一套住宅中居住空间总数超过四个时，其中应有二个获得日照注：居住空间指卧室、起居室、客厅和餐厅的使用空间）–获得日照要求的居住空间，其日照标准应符合现行国家标准《城市居住区规划设计规范》中关于住宅建筑日照标准的规定：–大城市在有效日照8：00～16：00时间带内：大寒日不小于２小时，冬至日不小于１小时 日光研究日光研究•在Revit中可创建项目的日光研究，以计算自然光和阴影对建筑和场地的影响。
•室外日光研究可以显示来自地形和周围建筑的阴影是如何影响场地的•室内日光研究可以显示在一天中在特定时间和一年中的特定时间内，自然光进入建筑内的位置•日光研究模式包括 “静止”、 “一天”、 “多天”和 “照明”，可以在概念设计环境和项目环境中使用 日光研究日光研究•日光研究通过展示自然光和阴影对项目的影响，来提供有价值的信息，帮助支持有效的被动式太阳能设计•通过日光研究，可以以可视的方式展示来自地势和周围建筑物的阴影对于场地有怎样的影响，以及自然光在一天和一年中的特定时间会从哪些位置射入建筑物内 日光研究日光研究•可以单独或结合使用 日光路径和 “日光设置”对话框创建符合自己需要的日光研究–日光路径和“日光设置”对话框中所显示的时间是项目位置的当地时间–由于当地时间可能与日光时间有一小时或更长时间的差别（这取决于您所在的位置），因此在日光路径中以日光时间显示太阳的位置，以确保在日光正午时太阳位于头顶正上方 日光研究日光研究•日光研究基本步骤–创建项目–指定项目的地理位置–创建支持阴影显示的二维或三维视图–打开日光路径和阴影–创建“静止”、“照明”、“一天”或“多天”的日光研究–如果创建了“一天”或“多天”的日光研究，则查看产生的动画。
–保存日光研究结果–导出日光研究结果 日光研究日光研究•Step1: 创建日光研究视图–为了更好地产生研究的效果，一般选用三维视图来研究，当然常规的平面、立剖面视图也可以用于日光研究–首先选择相应的视图，“复制”一份视图，并重新命名–三维视图设置：可设置裁剪；可打开剖面框；–二维视图设置：隐藏所有注释图元（“可见性图元””注释类别”取消勾选“在此视图中显示注释类别”)–显示样式：隐藏线或其它模式–平面视图：正常情况下，方向为项目正北，指视图的顶部生成日光研究时，就设属性“图形”“方向”，设为“正北”，以便为项目创建精确的日光和阴影样式 日光研究日光研究•step2：创建静态日光研究–静止日光研究会生成单个图像，来显示项目位置在指定日期和时间的日光和阴影影响–通过设置项目所在地的经纬度、年月日、时分秒等参数快速创建多种日光研究方案–设置“视觉样式”–选择“图形显示选项”：日光强度；间接光；投影阴影；边缘样式； 日光研究日光研究•step2：创建静态日光研究–进入日光设置，选择“静止”–选择日期和时间–设定“地平面标高”，可以杳看阴影如何落在特定标高上，而不是落在地形上 日光研究日光研究•step2：创建静态日光研究–选择“位置”设置，进入“位置、气候和场地”对话框；–选择“Internet映射服务”，通过Google地图，进行位置定位。
–选择“默认城市列表”，定位世界各大城市 日光研究日光研究•step2：创建静态日光研究–保存设置，可进行命名–在相应视图自动创建静态日光研究–在相应视图自动创建静态日光研究–大型项目中，设置“打开阴影”会影响系统速度，因而需要关闭阴影 日光研究日光研究•创建一天日光研究•一天日光研究指一个动画，该动画可显示在特定一天内的已定义的时间范围内项目位置处阴影的移动•Step1: 同理先创建日光研究视图，并进行相关设置：–视觉样式–设置侧轮廓样式 日光研究日光研究•Step2:创建一天日光研究–进入“日光”设置，选择“一天”；–同理先选择“位置”；设置时间范围、时间间隔；地平面的标高；–保存设置，并进行命名，然后确定 日光研究日光研究•Step3：导出一天日光研究动画•选择“文件”“导出””图像和动画””日光研究”，设置“长度和格式”，给定存盘的AVI文件名，并设置视频压缩方式 日光研究日光研究•创建多天日光研究•它可表示在已定义的天数范围内某个特定时间时项目位置处阴影的效果–Step1：同理创建日光研究视图，并进行相关设置–Step2：进入日光设置，选择“多天”，进行相关设置；–step3：同理进行导出。
日光研究日光研究•创建日照日光研究–照明日光研究生成单个图像，来显示从活动视图中的日光位置投射的阴影–可以在“日光设置”对话框中指定日光位置，指定时可选择预设（例如“来自右上角的日光”）或输入“方位角”和“仰角”的值–通过“照明”模式，可以创建现实世界中可能并不存在的照明条件，从而使照明研究最适合制作演示图形，例如渲染的图像 日光研究日光研究•使用日光路径•日光路径是在所指定项目地理位置处日光在天空中的运动范围的可视化表示通过日光路径的屏幕控制柄，可以将日光沿其每天路径放置在任意点以及沿其 8 字形分度标放置在任意点（如以下图和表所述），来 创建日光研究 日光研究日光研究•使用日光路径(一天日光路径） 日光研究日光研究 日光研究日光研究•每天路径–太阳于指定日期在天空中移动所遵循的弧形路径它在“静止”、“一天”和“多天”模式中可见–“静止”和“一天”模式：沿每天路径拖曳日光可以修改时间，或者拖曳每天路径本身可以修改日期多天”模式：拖曳任一每天路径可以修改研究的开始日期或结束日期 •8 字形分度标– 代表一年期间内每天的同一时刻太阳在天空中位置的 8 字形路径它在“静止”、“一天”和“多天”模式中可见。
– 将日光垂直于每天路径并沿 8 字形分度标拖曳，可以修改日期 日光研究日光研究•研究区域–代表指定日期和时间（或日期范围和时间范围）的日光路径高亮显示区域它在“一天”和“多天”模式中可见– “一天”模式：拖曳指定时间范围的任何一个端点，可以增大或减小研究时间段–“多天”模式：拖曳高亮显示研究区域的任何边界可以增大或减小研究时间段，或者将研究区域的整个表面拖曳到总日光区域内的新位置–要在保持时间范围不变的情况下修改开始和结束时间，请沿每天路径拖曳该表面要在保持日期范围不变的情况下修改开始和结束日期，请沿 8 字形分度标拖曳该表面 日光研究日光研究•总日光区域•代表指定地理位置全年内日光在天空中的移动区域（地平线上方）的着色区域它在“静止”、“一天”和“多天”模式中可见 •将光标放置在日光上，并按住鼠标左键可显示总日光区域移动日光：将日光拖曳到指定研究区域内的任意位置，可以修改日期和/或时间 日光研究日光研究•地面指南针–放置在模型地平面上的分段圆形，它约束着日光路径，显示项目相对于正北的方向它在所有日光研究模式中均可见–地面指南针指示正北方向，如果修改项目方向，指南针指示方向不会随之变化。
使用 ViewCube 调整视图中模型的方向时，地面指南针会随模型移动，因为它是视图的一部分 日光研究日光研究•调整日光路径大小–通过修改日光路径的显示大小或将日光路径布满更新的模型，可以调整日光路径的大小，默认为150%，取值为 [100,500] 日光研究日光研究•快速打开/关闭日光路径•快速打开/关闭阴影（当取消了阴影投影后） 日光研究日光研究•预览日光研究动画–创建日光研究动画之后，可以使用选项栏上的控制按钮预览特定帧或完整的动画•要控制动画，使用选项栏上的以下按钮：•- 向后移动 10 帧 •- 向前移动 10 帧 •- 显示上一帧 •- 显示下一帧 •要显示特定动画帧，请对“帧”输入帧编号 2.组的管理的管理思考思考题自定自定义参数化的构件簇是学参数化的构件簇是学习BIM的关的关键！！ 1.日光研究日光研究目录目录 组的管理的管理•可以将项目或族中的图元成组，然后多次将组放置在项目或族中–在需要创建代表重复布局的实体，或对于很多建筑项目通用的实体（例如，宾馆房间、公寓或重复楼板）时，使图元成组很有用 •放置在组中的每个实例之间都存在相关性–例如，创建一个具有床、墙和窗的组，然后将该组的多个实例放置在项目中。
–如果修改一个组中的墙，则该组所有实例中的墙都会随之改变 组的管理的管理•模型组，可以包含模型图元 组的管理的管理•详图组，由文字、填充区域、详图构件等注释类视图专有图元组成的组 组的管理的管理•附着的详图组，可以包含与特定模型组关联的视图专有图元（例如门和窗标记) 组的管理的管理•组不能同时包含模型图元和视图专有图元如果选择了这两种类型的图元，然后尝试将它们成组，则 Revit Architecture 会创建一个模型组，并将详图图元放置于该模型组的附着的详图组中•如果同时选择了详图图元和模型组，其结果相同：Revit Architecture 将为该模型组创建一个含有详图图元的附着的详图组 组的管理的管理•创建组•在项目视图中，选择在组中包含的所需图元或现有组；•在“创建组”对话框中输入组的名称 注意根据所选图元的类型，此对话框的名称将有所不同 组的管理的管理•编辑组•选择相应的组，选择“编辑组命令”，进入编辑状态:–组中图元呈黑色显示；其它图元呈灰色；背景呈浅黄色–添加–删除–附着–组属性–通过添加删除附着，编辑完成后其它所有组会自动更新 组的管理的管理•编辑组•添加至组：移动光标，单击拾取组外图元加入至组中；•从组中删除：移动光标，单击拾取组内图元，从组中删除；•附着详图组：进入“创建模型组和附着的详图组”对话框，输入名称，确定进入详图组编辑状态。
组的管理的管理•默认情况下，相同组中的图元都是一样的，但如果某些情况下，又有一些不同，则可以通过“排除”/“恢复”来处理–选择组，用TAB键切换，选择组中图元，激发右键，选择“排除”功能–选择“恢复所有已排除的成员“来重新恢复 组的管理的管理•编辑组•通过“排除“的组中图元不会在构件表中进行统计•如果想参与统计，则可以通过”移动到项目中“，即从组中移除，直接加入至项目中，可在相应视图进行编辑 组的管理的管理•放置组–在“组”“模型”中选择相应的组，选择“创建实例”，在图中放置–选择相应组，右键“创建类似实例”，同样放置组 组的管理的管理•放置组–选择”模型组”，并选择相应的组类型，在图中单击放置 组的管理的管理•保存与载入组–保存至库中 组的管理的管理•保存与载入组–载入组 2.组的管理的管理思考思考题自定自定义参数化的构件簇是学参数化的构件簇是学习BIM的关的关键！！ 1.日光研究日光研究目录目录 思考思考题•Revit中的组与CAD的块、3Dmax中的组有什么异同点？ Thank You!厦门大学建筑与土木工程学院 。
