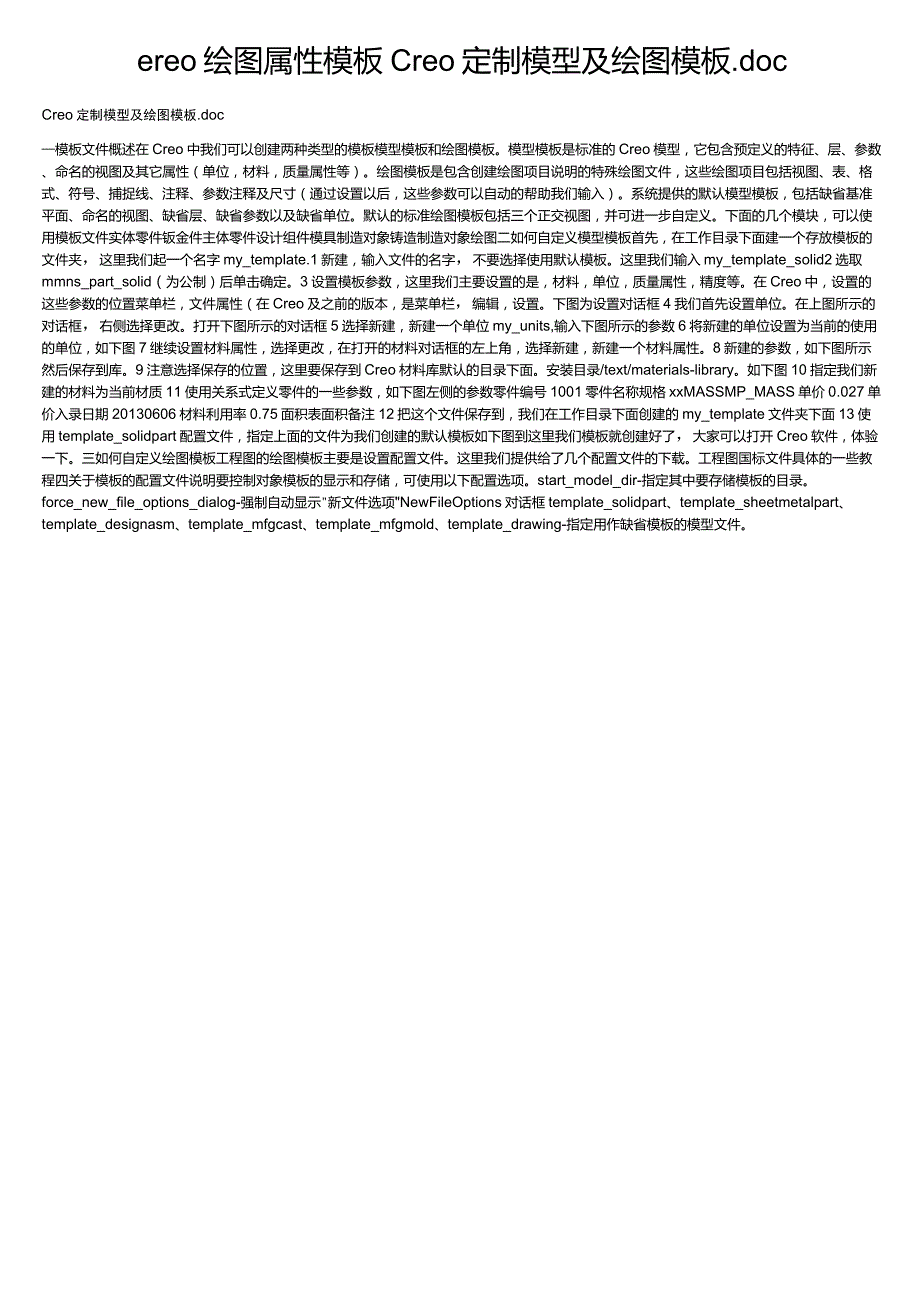

ereo绘图属性模板Creo定制模型及绘图模板.docCreo定制模型及绘图模板.doc—模板文件概述在Creo中我们可以创建两种类型的模板模型模板和绘图模板模型模板是标准的Creo模型，它包含预定义的特征、层、参数、命名的视图及其它属性（单位，材料，质量属性等）绘图模板是包含创建绘图项目说明的特殊绘图文件，这些绘图项目包括视图、表、格式、符号、捕捉线、注释、参数注释及尺寸（通过设置以后，这些参数可以自动的帮助我们输入）系统提供的默认模型模板，包括缺省基准平面、命名的视图、缺省层、缺省参数以及缺省单位默认的标准绘图模板包括三个正交视图，并可进一步自定义下面的几个模块，可以使用模板文件实体零件钣金件主体零件设计组件模具制造对象铸造制造对象绘图二如何自定义模型模板首先，在工作目录下面建一个存放模板的文件夹，这里我们起一个名字my_template.1新建，输入文件的名字，不要选择使用默认模板这里我们输入my_template_solid2选取mmns_part_solid（为公制）后单击确定3设置模板参数，这里我们主要设置的是，材料，单位，质量属性，精度等在Creo中，设置的这些参数的位置菜单栏，文件属性（在Creo及之前的版本，是菜单栏，编辑，设置。
下图为设置对话框4我们首先设置单位在上图所示的对话框，右侧选择更改打开下图所示的对话框5选择新建，新建一个单位my_units,输入下图所示的参数6将新建的单位设置为当前的使用的单位，如下图7继续设置材料属性，选择更改，在打开的材料对话框的左上角，选择新建，新建一个材料属性8新建的参数，如下图所示然后保存到库9注意选择保存的位置，这里要保存到Creo材料库默认的目录下面安装目录/text/materials-library如下图10指定我们新建的材料为当前材质11使用关系式定义零件的一些参数，如下图左侧的参数零件编号1001零件名称规格xxMASSMP_MASS单价0.027单价入录日期20130606材料利用率0.75面积表面积备注12把这个文件保存到，我们在工作目录下面创建的my_template文件夹下面13使用template_solidpart配置文件，指定上面的文件为我们创建的默认模板如下图到这里我们模板就创建好了，大家可以打开Creo软件，体验一下三如何自定义绘图模板工程图的绘图模板主要是设置配置文件这里我们提供给了几个配置文件的下载工程图国标文件具体的一些教程四关于模板的配置文件说明要控制对象模板的显示和存储，可使用以下配置选项。
start_model_dir-指定其中要存储模板的目录force_new_file_options_dialog-强制自动显示"新文件选项"NewFileOptions对话框template_solidpart、template_sheetmetalpart、template_designasm、template_mfgcast、template_mfgmold、template_drawing-指定用作缺省模板的模型文件。
