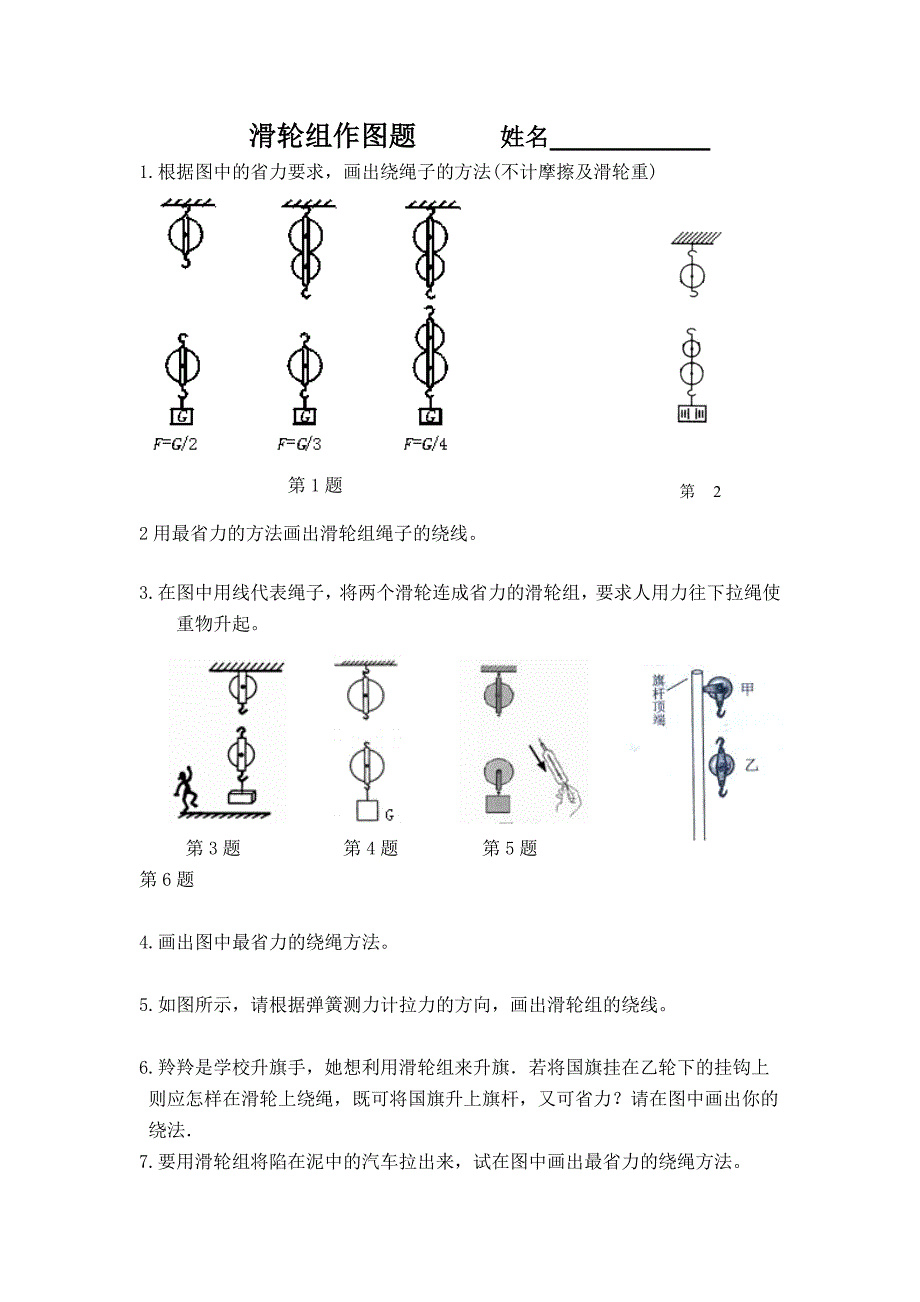

滑轮组作图题 姓名 1.根据图中的省力要求，画出绕绳子的方法(不计摩擦及滑轮重) 第2题第1题2用最省力的方法画出滑轮组绳子的绕线3.在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起 第3题 第4题 第5题 第6题4.画出图中最省力的绕绳方法5.如图所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线6.羚羚是学校升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上则应怎样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图中画出你的绕法．7.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法 第7题 第8题8.如图示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法 9如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法 第9题 第10题 第11题10.图中站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法。
11.如图某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线法 第12题 第13题 第14题 12.如图，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法13.王傅想用最省力的方法把—个铁桶推上台阶，请在图中画出这个力的示意图14．利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法 15．用图中所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请画出来第15题 第16题 第17题16．如图，用滑轮组提升物体，请画出最省力的绳子绕法17.如图所示，某人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕法18.小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？画出滑轮组安装示意图19.一条绳子最多能承受1000Ｎ的拉力.请设计一个滑轮组,用这条绳子吊起3300N的重物，画出滑轮组安装示意图．（动滑轮重及摩擦不计）20.有一个结构不明的滑轮组，只知道拉力F向下拉绳子时，每拉下12m，重物就上升3m，拉力F=400N，重物为多大，试画出滑轮的结构图。
第18题 第19题 第20题。
