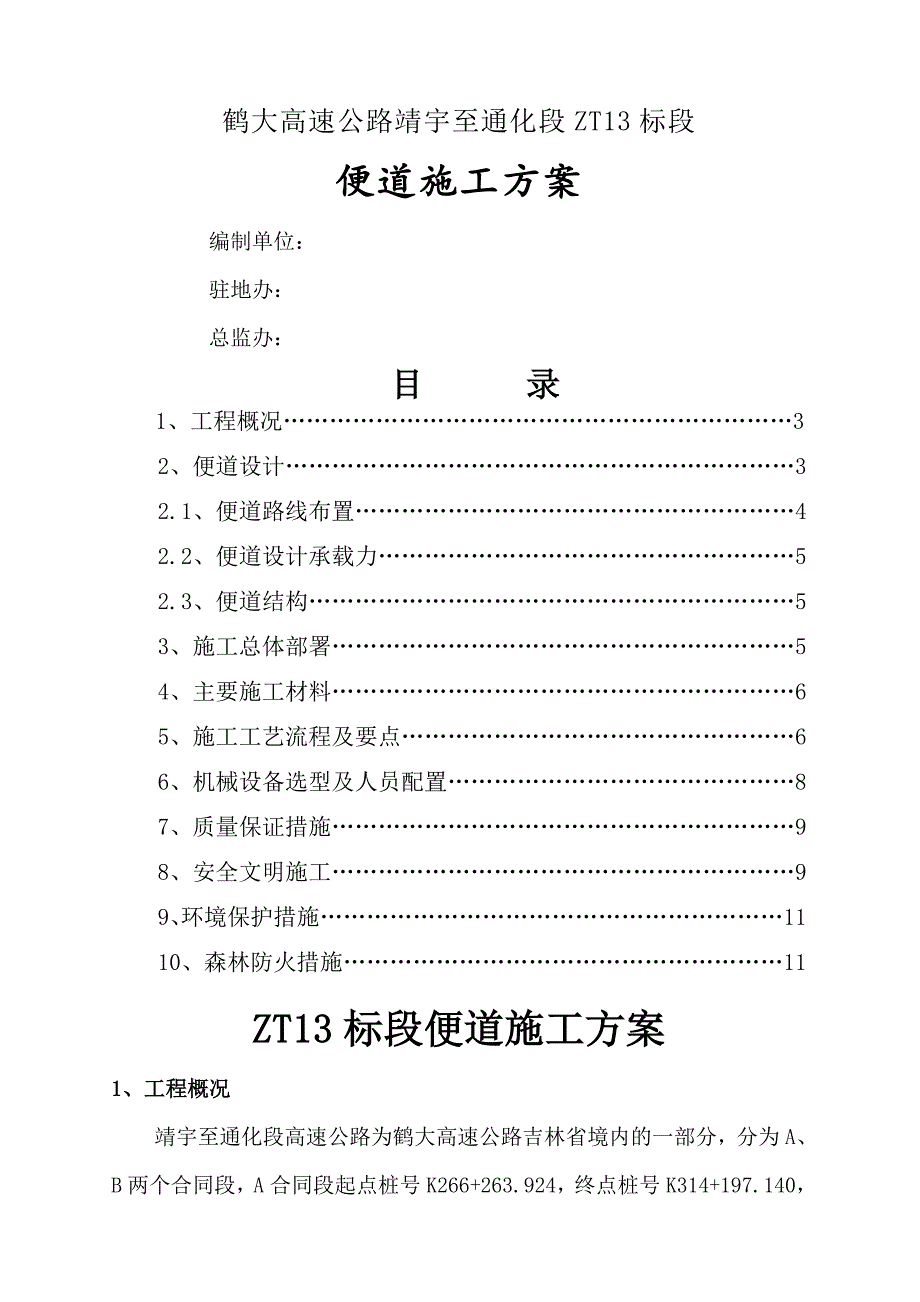

鹤大高速公路靖宇至通化段ZT13标段便道施工方案编制单位：驻地办：总监办：目 录1、工程概况…………………………………………………………32、便道设计…………………………………………………………32.1、便道路线布置…………………………………………………42.2、便道设计承载力………………………………………………52.3、便道结构………………………………………………………53、施工总体部署……………………………………………………54、主要施工材料……………………………………………………65、施工工艺流程及要点……………………………………………66、机械设备选型及人员配置………………………………………87、质量保证措施……………………………………………………98、安全文明施工……………………………………………………99、环境保护措施……………………………………………………1110、森林防火措施…………………………………………………11ZT13标段便道施工方案1、工程概况靖宇至通化段高速公路为鹤大高速公路吉林省境内的一部分，分为A、B两个合同段，A合同段起点桩号K266+263.924，终点桩号K314+197.140，A合同全长49.07Km，设计时速80Km/h，路基宽度24.5m；由我单位施工承建的鹤大高速A1-2标段，位于白山市江源区境内，起点里程K283+950，终点里程K294+830，标段全长12.018公里，主要施工内容为标段范围内路基、路基排水与防护、路面、桥涵等。
为便于工程施工，满足施工要求，路基临时便道全线贯通，主线长12020m（里程为K283+950～K294+830,含短链86.235m，长链1226.045m）桥梁施工便道长度2500m（七座桥长2209m），横向便道共需要5处，利用部分原有林场2处、村道路3处（长度3990m）先进行横向便道施工，目的是打通桥梁施工便道遇狭窄路段、坡度较大地段进行改造修整便道施工中视地形条件和视距要求，不大于300米设置1处错车道错车道路基宽度7m，路面宽度6.5m工程施工期间为不影响当地居民们出行，及时修筑临时道路通行，确保工程顺利进行2、便道设计本工程便道类型主要分为：普通便道、过沟渠便道如下列图：2.1便道路线布置临时便道的修建根据当地地形地貌、结合工程施工需要综合考虑，桥梁段考虑所需的工作面和施工期间工程车辆、机械设备的施工等使用要求，按照以下原则进行临时便道干线用地的征用：桩基钻机和路基段大型运输车辆错车等要求，按以下原则进行临时便道干线用地征用：⑴ 路基、桥梁段便道干线在红线以内，靠近路基边坡坡脚；⑵ 桥梁段便道干线原则上需要贯通，遇沟渠时埋设管涵⑶ 路基段便道干线原则上贯通，但必须与外界既有干道连通。
临时便道干线总体平面布置：沿路基右侧坡脚修施工便道，路基便道与桥梁便道联合交错使用，过沟渠段采取架设圆管涵的方式通过，最大限度的满足施工要求具体路线布置见附图2.2便道设计承载力桥梁段施工便道设计承载力按50t混凝土罐车活载考虑，路基施工便道主干道设计承载力按100t前四后八轮汽车活载考虑路基施工便道辅道设计承载力按50t混凝土罐车活载考虑2.3便道结构⑴考虑地形、地貌特点及施工方便，施工便道设置单面坡排水方式；⑵便道基础采用天然土质基础加20cm片石其中，片石上采用5cm 级配碎石填筑，（具体见便道结构断面图）3、便道施工总体部署3.1工期目标便道计划于2014年4月1日开工，2014年4月30日结束3.2质量目标确保工程质量，符合便道使用要求3.3安全目标无工程安全事故，无人员伤亡事故3.4文明施工目标争创文明工地4、主要施工材料序号名称规格单位数量1片石m3120202级配碎石m327053挖土方m3216364Φ2.0m砼管Φ1~1.5m545、施工工艺流程及要点5.1施工工艺流程施工放样清理表土、淤泥土质路基压实摊铺20cm片石垫层5cm级配碎石5.2主要施工方法5.2.1测量及施工准备（1）便道施工前，根据红线用地图实地查勘便道的平面布置，进一步优化便道平面布置。
2）施工测量放线前，必须完成导线网、水准网的复测和加密，并完成路线中桩和红线边桩的测量及布设对红线边桩做好明显标记，并做好保护根据便道平面布置图，计算便道临时征地的边界，并进行测量和布桩（与红线边桩区分开）3）在便道施工前，必须探明临用地范围内的地下管线的埋设位置及其走线结合初步设计资料，通过咨询当地政府部门和居民的办法获得地下管线埋设的初步资料，并联系物探单位对管线进行进一步查探 在地下管线埋设位置设置标识牌和围三角旗做上明显标记如果需要进行设计变更的尽早将资料提报设计院4）测放便道另一侧边线，沿便道两侧拉线布设三角旗复测便道范围内的原地面标高，根据原地面标高完善便道纵断面设计5）施工前，完成对参与施工的全部人员进行技术交底、安全交底，明确人员岗位及各个岗位的职责和安全生产责任对进场机械设备进行全面检修和保养，保证机械设备满足施工要求5.2.2 5cm级配碎石层填筑施工前，测放便道顶面边线，自卸车运料，推土机初平，平地机精平，20T压路机碾压成型5.2.3圆管涵施工先按普通便道标准土质路基压实，在面层施工前开挖埋设圆管涵，并重新回填施工前，在便道外侧3m以外填素土挡水，然后排水若沟渠底部淤泥较厚时，采用砖渣适当换填（换填深度为到新鲜硬土为止）。
淤泥不厚时直接填片石挤淤；若管顶填土厚度不足50cm，则适当降低沟底标高（若造成管口部分埋在泥面下，应将管口3m范围内的沟底适当降低）管涵下口标高应预留足沉降量（暂按泥面以上300mm，具体根据试验确定），防止日后管口沉陷于泥面下而失去通水作用圆管涵采用挖掘机进行安装，管节间需嵌套密实、顺直管外填土采用石灰土或普通土，采用挖掘机夯实双（多）管涵的两管之间的下层填土需在管节安装前预先填筑，上层土可与管顶填土同时施工管顶以上200mm的填土采用素土或碎石土，不得直接填筑山皮土之上填土按普通便道标准实施管涵施工完成后尽快开挖两侧挡土恢复通水管涵上方便道面层施工前，需检查管口情况，若管口陷于泥面下1/4孔径以上需挖出管涵重新埋管、填土6、机械设备选型及人员配置项目部成立便道施工小组，便道施工小组下辖二个机械施工队，配足配齐相应的施工机械及施工人员（机械配备见下表）工程进度、质量、安全、文明施工等由项目部统一安排部署，各施工队认真执行6.1设备配置表序号名称规格型号数量单位主要施工任务1振动压路机YZ21台2便道施工2推土机T140台2便道施工3挖掘机CAT320B台1便道施工4自卸车40T台10便道施工5汽车吊16T台1埋设管涵6平板车辆1埋设管涵6.2人员配置表序号工种人数备注1技术员22测量33试验员14安全员25作业队30合计387、质量保证措施7.1组织措施本着“谁主管，谁负责”的原则。
严格执行管理、技术、质检和施工人员持证上岗制度，执行施工人员登记制度，实现工程质量可辨识、可追溯同时建立内部质检验收制度，加强质量监督各施工作业队设置专职和兼职质检员，归属质安部领导负责本施工队施工质量的检验，做好每天的施工质量记录7.2技术措施测量组组织放样，测出边桩、高程，人工挂线的方式采用合格材料进行填筑，不合格材料不允许使用，级配碎石级配合理，规格满足施工要求杜绝使用不合格材料8、安全文明施工8.1安全措施8.1.1路基便道施工⑴在临时便道起点设立警示牌、路线指向牌、便道口悬挂彩旗，设警示红灯，并在改线的原路段设置路障、施工警示牌等⑵严格按照各规章制度的规定进行施工⑶利用各种宣传工具，采用多种形式，使全体职工树立“安全第一”的思想，不断强化安全意识，使安全管理制度化，教育经常化⑷在便道两侧的边坡处设置反光标识，并在便道进口、出口处设照明灯⑸在便道进出口设路线导向牌⑹施工现场设有安全标志，在陡坎、沟、槽、坑、井等危险部位设防护设施和安全标志⑺施工机械不得在坡道上、国道上停放或检修、当必须要时需做好防护⑻从事特殊作业的人员必须具备有国家相关部门颁发的有效专业上岗证件8.2文明施工⑴所有施工设施符合国家环保法规定，对于污染严重的设备不得投入使用。
⑵施工、生活垃圾、废料集中堆放，严禁随意倒到便道两侧，严禁倒入河中⑶施工现场合理布置材料、半成品材料、半成品摆放整齐，做好防雨、防潮、防火的措施⑷施工机械进场要求机况良好、外观清洁、停放整齐⑸施工现场要平整方便施工活动，不准有水洼、沟、陡坡⑹施工人员上班时要衣服整洁，穿戴好防护用品，施工现场不准儿童、老弱病人和与施工无关的人进入⑺施工现场的警示牌、标示牌要设置整齐，并经常保持清洁⑻严格遵守国家、地方的法律、法规及其他对文明施工的有关规定9、环境保护措施9．1、施工环境贯彻执行国家和地方环境保护法规，并教育职工自觉遵守环保、环境卫生管理条例，做文明职工切实落实门前“三包”环境保洁责任制，严禁在随地堆放材料余泥垃圾等地面冲洗物包括水泥、淤泥和其它悬浮或溶解物质，应引入工地污水处理厂处理，以防止未经控制的排放对所有燃料、油和颜料等可能污染环境的材料应保持在合适的容器中，并放在指定地点以免意外泄露9．2、噪声控制措施严格按照《中华人民共和国噪声标准GB112523-90》和当地政府有关噪声的要求、规定执行必须采取各种措施，限制和降低施工过程中的噪声施工场地的动力机械设备合理分布，应尽量避免集中在一个地方运行。
对无法避免的噪声应专项申请噪声许可证，方可施工9．3、粉尘减少措施经常使用的场内施工道路要定期洒水在材料搬运过程中，可能产生粉尘的材料应加以适当处理，并设置防尘洒水管线，在装卸前先行润湿多尘的物料运输的敞蓬车配备两侧和尾部挡板，可能产生粉尘的物料或弃土不能装得高于两侧和尾部挡板至少300mm，以减少扬尘9．4、生态保护措施对现场周边树木、草地绿化要妥善保护，未经绿化主管部门批准，不准乱砍乱伐移植树木或破坏草地10、森林防火措施加强教育，不断增强全民防火意识搞好森林防火，清楚明了的方式方法，因地制宜，大力加强森林防火的宣传教育，提高宣传教育的针对性和实效性，提高员工生态安全意识组织各施工队伍对防火道路，进行全面整平和修复，确保防火通道互联互通加强防范，严格野外火源管理一是完善了应急扑火预案针对森林防火工作的实际情况，从人员到设备，制定可操作性强的扑火应急预案，确保应急预案符合实际，能用得上；同时，加强森林防火预警体系建设，搞好森林火险等级的预测预报，为森林火灾的预防和扑救提供及时、准确、科学的预警信息二是在防火期内实行全勤上岗，轮流就餐，充分发挥安全员高山了望和地面巡逻的作用，对林区进行“全方位、全天候、全时段”监测，确保及时发现火情，加强值班、确保信息畅通。
