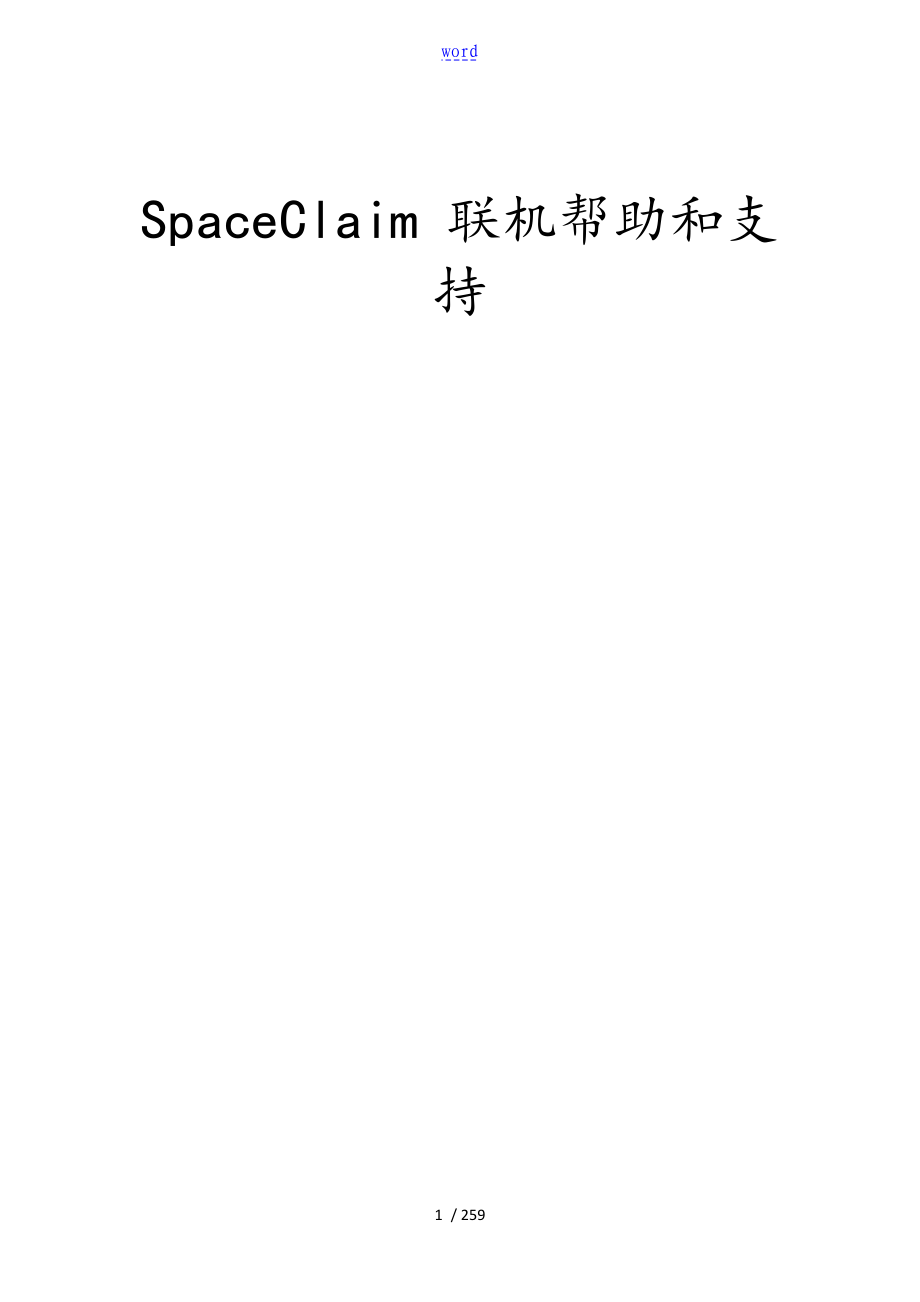

wordSpaceClaim 联机帮助和支持 / Table Of Contents1. 简介72. 使用入门82.1 教程82.1.1 概述82.1.2 支架和旋钮教程92.1.3 涡轮教程242.2 SpaceClaim 界面242.2.1 概述242.2.2 结构树262.2.3 图层272.2.4 选择292.2.5 组302.2.6 选项312.2.7 属性312.2.8 SpaceClaim 快捷方式322.2.9 鼠标操作342.3 设计352.4 二维和三维设计模式372.5 草绘382.6 选择412.7 拉动442.8 移动482.9 在横截面中编辑522.10 组合和分割532.11 SpaceClaim 对象562.12 使用部件572.13 获得帮助593. 设计613.1 概述613.2 二维和三维设计模式623.3 草绘633.4 在横截面中编辑673.5 在三维模式中编辑683.6 剪切、复制和粘贴703.7 尺寸713.8 分离743.9 撤消和重做操作753.10 移动手柄753.11 草绘763.11.1 概述763.11.2 编辑草图803.11.3 复制草图813.11.4 草图栅格813.11.5 移动草图栅格823.11.6 布局833.11.7 在二维模式中移动843.11.8 通过尺寸草绘853.11.9 点863.11.10 直线873.11.11 切线883.11.12 参考线893.11.13 矩形903.11.14 三点矩形913.11.15 圆923.11.16 三点圆923.11.17 参考圆933.11.18 椭圆943.11.19 相切弧953.11.20 扫掠弧963.11.21 三点弧973.11.22 多边形983.11.23 样条曲线993.11.24 分割直线1013.11.25 修剪直线1023.11.26 创建角1023.11.27 创建圆角1033.11.28 偏置直线1043.11.29 投影到草图栅格上1053.11.30 弯曲1063.12 编辑1063.12.1 概述1063.12.2 选择对象1083.12.3 拉动1163.12.4 移动1433.12.5 填充1513.12.6 替换表面1563.12.7 按过渡编辑表面1583.12.8 移动草图栅格1603.13 相交1603.13.1 概述1603.13.2 组合和分割1613.13.3 分割实体1733.13.4 分割表面1753.13.5 投影到实体1773.14 插入1783.14.1 概述1783.14.2 插入部件1793.14.3 插入图像1793.14.4 插入平面1803.14.5 插入轴1823.14.6 插入参考轴系1833.14.7 创建圆柱体1843.14.8 创建球1853.14.9 创建壳体1863.14.10 创建偏置1873.14.11 创建镜像1883.14.12 插入临时对象1903.15 装配部件1913.15.1 概述1913.15.2 使用部件1923.15.3 对齐表面1953.15.4 对齐轴1953.15.5 将部件定向1963.16 测量和分析1963.16.1 概述1963.16.2 显示质量1973.16.3 显示测量值1983.16.4 显示表面栅格1994. 细节设计2004.1 概述2004.2 注释2014.2.1 概述2014.2.2 创建注释2024.2.3 设定注释文本格式2054.2.4 创建注释指引线2064.2.5 创建尺寸注释2074.2.6 形位公差注释2094.2.7 基准符号2114.2.8 表面光洁度符号2124.2.9 中心标记和中心线2134.2.10 螺纹2144.2.11 表格2144.3 图纸2164.3.1 概述2164.3.2 设置图纸2174.3.3 设定图纸格式2184.3.4 视图2194.4 三维标记2244.4.1 概述2244.4.2 创建三维标记幻灯片2264.4.3 显示更改过的尺寸2264.4.4 已更改表面上色2274.5 设置细节设计选项2275. 显示设计2305.1 概述2305.2 设置对象可见性2315.3 将设计定向2325.3.1 概述2325.3.2 旋转设计2335.3.3 平移设计2345.3.4 放大和缩小2355.3.5 旋转设计2365.3.6 原始视角2365.3.7 显示正面视图2375.3.8 选择视图2385.3.9 对齐视图2395.4 图形样式2395.4.1 应用图形样式2395.4.2 显示边2405.4.3 应用颜色2415.4.4 线型2425.5 图层2425.6 工作区窗口2445.6.1 在多个窗口中显示设计2445.6.2 分割工作区窗口2455.6.3 在工作区窗口之间切换2455.7 显示工作区工具2465.8 草图栅格样式2465.9 显示轻量化部件2486. 使用 SpaceClaim 文档2496.1 创建、打开和保存文档2496.2 导入和导出2506.3 打印图纸和设计2536.4 日志和记录2546.5 设计结构2556.6 SpaceClaim 文件格式2577. 自定义 SpaceClaim2597.1 概述2597.2 常用选项2607.3 文件导入和导出选项2627.4 细节设计选项2647.5 颜色选项2677.6 对齐选项2677.7 单位选项2687.8 支持文件选项2697.9 钣金选项2707.10 高级选项2717.11 快速访问工具栏选项2737.12 插件选项2747.13 显示工作区工具2747.14 配置窗口2758. 钣金2768.1 概述2768.2 修正钣金零件2839. SpaceClaim 插件2849.1 概述2849.2 开发 SpaceClaim 插件28410. 获得帮助28511. SpaceClaim 信息2861. 简介1 草绘(See 2.5)并拉动(See 2.7)以创建零件，或打开(See 6.2)任何建模软件创建的现有模型。
2 使用 SpaceClaim 的二维和三维编辑工具编辑(See 3.5)该零件3 （可选）根据您的工作风格自定义 SpaceClaim(See 7.1) 和您的工作区(See 5.1)4 使用注释(See 4.2.2)、测量结果(See 3.16.3.1)和形位公差(See 4.2.6)进行细节设计(See 4.1)5 使用三维标记(See 4.4.1)提交零件供审查帮助和支持 简介SpaceClaim Professional 2008 是一款三维高效率工具，面向需要集中核心竞争力同时也需要在三维模式下高效工作的工程师本软件提供高度灵活的设计环境以及有助于加速产品开发过程的现代用户体验SpaceClaim Professional 2008 适合于那些跨广泛行业合作设计和制造机械产品的工程师我们的联机帮助、教程和培训材料可帮助您尽快地从 SpaceClaim 获益我们强烈建议您在开始自己的工作之前查阅“使用入门”部分并逐步完成联机帮助中提供的教程您可以从 MySpaceClaim. 获得其他自主式教程视频，还可以通过研究 SpaceClaim 模型的库来开始工作用户指南本用户指南的开始部分重点介绍了基础工具和简单概念。
SpaceClaim 全部是关于添加和操作设计模型的各表面的容，主要是通过拉动和移动操作来实现如果有一个表面，则可以拉动该表面如果需要一个新表面，则绘制边或复制一个现有表面设计混乱会尽可能减至最低水平本指南介绍这些简单但功能强大的概念，以便您可以从其推断真实的设计本指南还提供有用的快捷方式以方便使用，并提供工具操作动画以帮助您了解其功能SpaceClaim 是与众不同的，我们提供开放思维，并为您提供可以侧重于设计（而不是软件）的世界SpaceClaim 欢迎您提供反馈，因此请让我们知道(See 2.13)我们软件的成功之处及需改进之处感您购买本软件，我们期待与您一起合作！§ SpaceClaim 使用入门§ 观看教程(See 2.1.1)§ 查阅 MySpaceClaim 库中的设计(See 2.13)2. 使用入门2.1 教程2.1.1 概述帮助和支持 使用入门 > 教程教程概述教程和演示可从 SpaceClaim 下载本帮助文件提供了包含详细步骤的教程完成这些教程可让您快速掌握使用 SpaceClaim 的基本知识文本教程支架和旋钮(See 2.1.2) 在此教程中，您将：§ 使用 SpaceClaim 的草绘和三维编辑工具创建一个支架 § 通过导入并修改旋钮以将其安装到支架中来创建一个装配体 § 创建一图纸以进行细节设计 涡轮和壳体(See 2.1.3) 在此教程中，您将：§ 使用 SpaceClaim 的草绘和三维编辑工具创建一个涡轮 § 为涡轮创建一个钣金壳体自主式培训教程MySpaceClaim. 是一个个性化的 Web 门户，可用于方便地访问 SpaceClaim 的所有信息，其上提供了自主式动画培训教程。
借助该可以：§ 通过唯一的用户名和密码获得访问权限§ 直接下载 SpaceClaim 软件，包括购买的新产品、更新和升级§ 通过自主式培训教程进行学习§ 提交新想法 要访问 MySpaceClaim.，请在 SpaceClaim. 主页的顶部选择 Login（登录）2.1.2 支架和旋钮教程a 从应用程序菜单 中选择新建 > 新建设计以创建新设计新的设计窗口显示的是包含草图栅格的空白设计新设计模型的模式被设置为“草图”，因为该模式通常是创建新设计的第一步 下图所示为界面元素名称 b 从应用程序菜单中选择保存，命名并保存设计 设计的名称将作为顶层部件名称显示在结构树中a 在应用程序菜单 中单击 SpaceClaim 选项 b 单击单位c 从“类型”下拉列表中选择英制英寸出现在“长度”下拉列表中，小栅格间距从 0.1 毫米变为 1/8 英寸，每个大刻度中的小栅格直线数从 10 变为 8这意味着尺寸单位变为英寸，且草图栅格直线的间距现在是 1/8 英寸，深色栅格直线的间距为一英寸d 从“小数/分数”下拉列表中选择小数e 单击确定 a 绘制一个矩形草图，将其作为支架的底座部分1 选择“设计”标签上“草图”工具栏组中的“矩形”工具 。
2 单击鼠标左键以设定矩形的第一个角当您移动鼠标时，会出现矩形的预览，而且会显示出尺寸字段3 输入 1.125，然后按 Tab 键并通过输入 4.281 确定第二条边的尺寸如果输入出错，可单击该尺寸。
