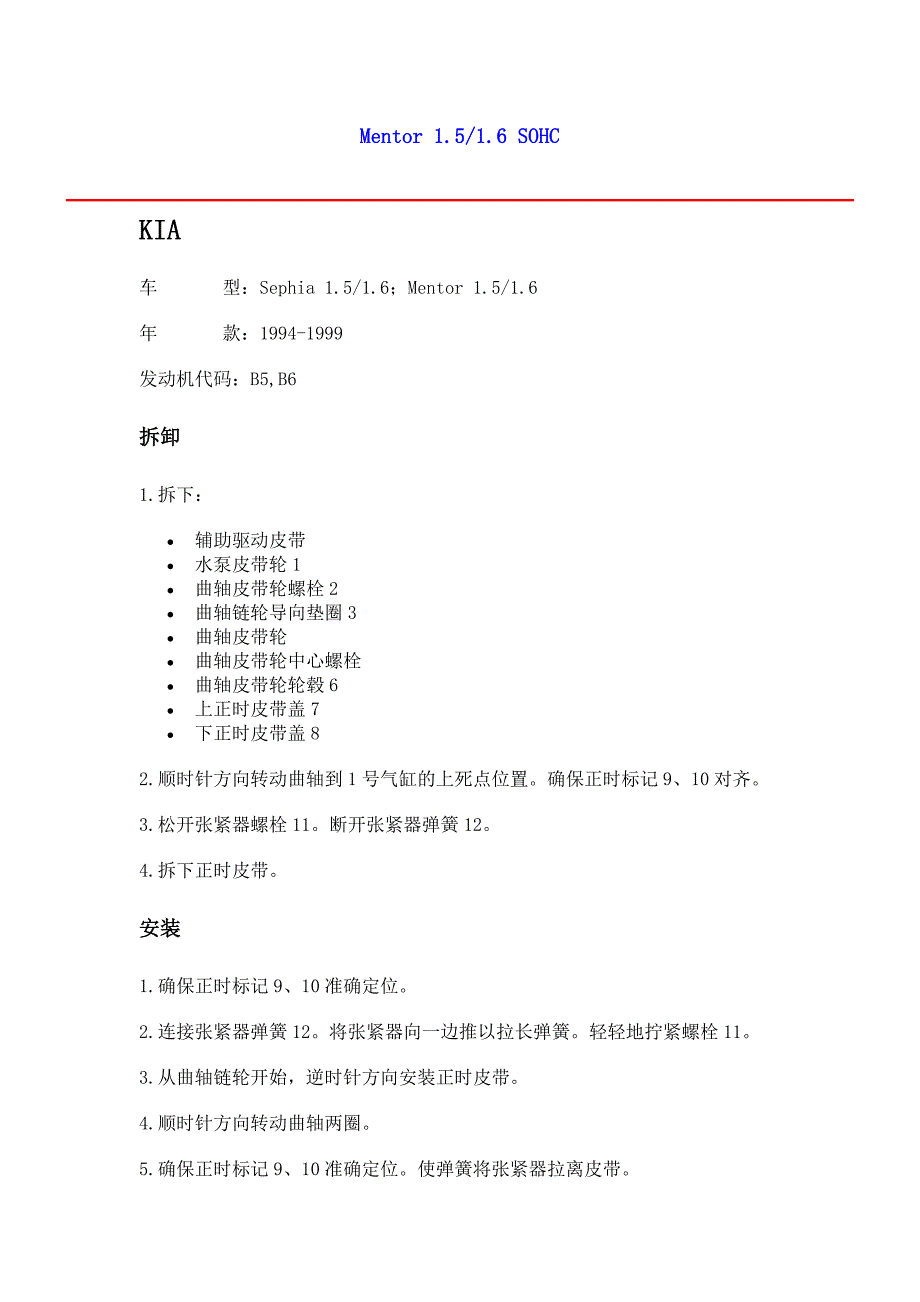

Mentor 1.5/1.6 SOHC KIA 车 型：Sephia 1.5/1.6；Mentor 1.5/1.6年 款：1994-1999发动机代码：B5,B6拆卸1.拆下：· 辅助驱动皮带 · 水泵皮带轮1 · 曲轴皮带轮螺栓2 · 曲轴链轮导向垫圈3 · 曲轴皮带轮 · 曲轴皮带轮中心螺栓 · 曲轴皮带轮轮毂6 · 上正时皮带盖7 · 下正时皮带盖82.顺时针方向转动曲轴到1号气缸的上死点位置确保正时标记9、10对齐3.松开张紧器螺栓11断开张紧器弹簧124.拆下正时皮带安装1.确保正时标记9、10准确定位2.连接张紧器弹簧12将张紧器向一边推以拉长弹簧轻轻地拧紧螺栓113.从曲轴链轮开始，逆时针方向安装正时皮带4.顺时针方向转动曲轴两圈5.确保正时标记9、10准确定位使弹簧将张紧器拉离皮带6.将张紧器螺栓11拧紧至19-25Nm确保只有弹簧张紧力施加到皮带上7.顺时针方向转动曲轴两圈8.确保正时标记9和10准确定位9.在皮带的▼处施加10千克的载荷皮带挠度应该在11-13毫米之间10.如果挠度不符合规范，重复步骤3-911.按拆卸的相反顺序安装部件12.拧紧曲轴皮带轮中心螺栓5。
拧紧力矩：156-167NmSephia 1.5 DOHC KIA 车 型：Mentor 1.5 DOHC；Sephia 1.5 DOHC年 款：1996-2001发动机代码：B5 DOHC拆卸1.举升并支撑汽车的前部2.拆下：· 右前轮 · 右前轮罩拱衬板 · 发动机下部挡板 · 辅助驱动皮带 · 水泵皮带轮 · 曲轴皮带轮螺栓1 · 曲轴皮带轮2 · 曲轴螺栓3 · 曲轴皮带轮轮毂4 · 正时皮带盖5、6和73.顺时针方向转动曲轴直到正时标记8、9正确定位4.松开张紧器螺栓105.从皮带上移开张紧器轻轻地拧紧螺栓6.拆下正时皮带注意：如果皮带被重新使用，用粉笔在皮带上标出转动方向安装1.拆下张紧器弹簧112.检查张紧器弹簧的自由长度是否为59.5毫米如有必要，更换弹簧3.安装张紧器弹簧114.确保正时标记8和9正确定位5.从曲轴链轮开始，逆时针方向安装正时皮带确保链轮之间的皮带是紧的6.松开张紧器螺栓10使张紧器工作轻轻地拧紧螺栓7.顺时针方向转动曲轴两圈确保正时标记8和9正确定位8.顺时针方向转动曲轴1又5/6圈直到曲轴链轮标记与张力设定标记12（上止点前60°）对齐。
9.松开张紧器螺栓10使张紧器工作将螺栓拧紧至37-52 Nm注意：皮带张力只能被设定在张紧力设定标记12处10.顺时针方向转动曲轴2又1/6圈，直到正时标记8和9准确定位11.在皮带的▼处施加10千克的载荷皮带挠度应为9.0-11.5毫米如果不是：重复张紧步骤12.按拆卸的相反顺序安装部件13.将曲轴螺栓3拧紧至157-166Nm14.将曲轴皮带轮螺栓1拧紧至12-17NmMentor 1.5 DOHC KIA 车 型：Mentor 1.5 DOHC；Sephia 1.5 DOHC年 款：1996-2001发动机代码：B5 DOHC拆卸1.举升并支撑汽车的前部2.拆下：· 右前轮 · 右前轮罩拱衬板 · 发动机下部挡板 · 辅助驱动皮带 · 水泵皮带轮 · 曲轴皮带轮螺栓1 · 曲轴皮带轮2 · 曲轴螺栓3 · 曲轴皮带轮轮毂4 · 正时皮带盖5、6和73.顺时针方向转动曲轴直到正时标记8、9正确定位4.松开张紧器螺栓105.从皮带上移开张紧器轻轻地拧紧螺栓6.拆下正时皮带注意：如果皮带被重新使用，用粉笔在皮带上标出转动方向安装1.拆下张紧器弹簧112.检查张紧器弹簧的自由长度是否为59.5毫米。
如有必要，更换弹簧3.安装张紧器弹簧114.确保正时标记8和9正确定位5.从曲轴链轮开始，逆时针方向安装正时皮带确保链轮之间的皮带是紧的6.松开张紧器螺栓10使张紧器工作轻轻地拧紧螺栓7.顺时针方向转动曲轴两圈确保正时标记8和9正确定位8.顺时针方向转动曲轴1又5/6圈直到曲轴链轮标记与张力设定标记12（上止点前60°）对齐9.松开张紧器螺栓10使张紧器工作将螺栓拧紧至37-52 Nm注意：皮带张力只能被设定在张紧力设定标记12处10.顺时针方向转动曲轴2又1/6圈，直到正时标记8和9准确定位11.在皮带的▼处施加10千克的载荷皮带挠度应为9.0-11.5毫米如果不是：重复张紧步骤12.按拆卸的相反顺序安装部件13.将曲轴螺栓3拧紧至157-166Nm14.将曲轴皮带轮螺栓1拧紧至12-17NmSephia 2.0 SOHC KIA 车 型：Sportage 2.0i年 款：1995-2001发动机代码：FE-SOHC拆卸1.拆下：· 辅助驱动皮带 · 曲轴皮带轮螺栓1 · 曲轴皮带轮2 · 上正时皮带盖3 · 下正时皮带盖42.转动曲轴直到凸轮轴链轮的‘2’正时标记（见图中5）和曲轴正时标记6准确定位。
3.拆下曲轴链轮导向垫圈84.松开张紧器螺栓7从皮带上移开张紧器轻轻地拧紧螺栓5.拆下正时皮带安装1.检查张紧器弹簧的自由长度如有必要，更换弹簧2.转动张紧轮10和导轮11检查轴承是否粗糙和有噪声如有必要，进行更换3.确保正时标记5和6准确定位注意：如果凸轮轴链轮被拆下，安装链轮时销钉插入到和‘2’标记相邻的小孔中4.从曲轴链轮开始，安装正时皮带确保链轮之间的皮带是张紧的5.松开张紧器螺栓顺时针方向转动曲轴两圈将张紧器螺栓7拧紧至37-52Nm6.确保正时标记5和6准确定位7.在皮带的▼处施加10千克的载荷8.皮带挠度应为7.5-8.5毫米9.安装曲轴链轮导向垫圈8（凸起侧朝向皮带）10.按拆卸的相反顺序安装部件11.将曲轴皮带轮螺栓1拧紧至12-17 NmSephia 1.5/1.6 SOHC KIA 车 型：Sephia 1.5/1.6；Mentor 1.5/1.6年 款：1994-1999发动机代码：B5,B6拆卸1.拆下：· 辅助驱动皮带 · 水泵皮带轮1 · 曲轴皮带轮螺栓2 · 曲轴链轮导向垫圈3 · 曲轴皮带轮 · 曲轴皮带轮中心螺栓 · 曲轴皮带轮轮毂6 · 上正时皮带盖7 · 下正时皮带盖82.顺时针方向转动曲轴到1号气缸的上死点位置。
确保正时标记9、10对齐3.松开张紧器螺栓11断开张紧器弹簧124.拆下正时皮带安装1.确保正时标记9、10准确定位2.连接张紧器弹簧12将张紧器向一边推以拉长弹簧轻轻地拧紧螺栓113.从曲轴链轮开始，逆时针方向安装正时皮带4.顺时针方向转动曲轴两圈5.确保正时标记9、10准确定位使弹簧将张紧器拉离皮带6.将张紧器螺栓11拧紧至19-25Nm确保只有弹簧张紧力施加到皮带上7.顺时针方向转动曲轴两圈8.确保正时标记9和10准确定位9.在皮带的▼处施加10千克的载荷皮带挠度应该在11-13毫米之间10.如果挠度不符合规范，重复步骤3-911.按拆卸的相反顺序安装部件12.拧紧曲轴皮带轮中心螺栓5拧紧力矩：156-167NmSportage 2.0 16V KIA 车 型：Sportage 2.0 16V年 款：1995-2001发动机代码：FE-DOHC拆卸1.排干冷却液2.拆下：· 辅助驱动皮带 · 冷却风扇和支架 · 节温器壳1 · 曲轴皮带轮螺栓2 · 曲轴皮带轮 · 上正时皮带罩4 · 下正时皮带罩53.转动曲轴到1号气缸的上死点位置确保正时标记6和7准确定位4.拆下曲轴链轮导向垫圈8。
5.松开张紧器螺栓96.从皮带上移开张紧器轻轻地拧紧螺栓97.拆下正时皮带安装1.确保正时标记6和7准确定位2.从曲轴链轮开始，逆时针方向安装正时皮带确保链轮之间的皮带是张紧的3.松开张紧器螺栓9顺时针方向转动曲轴两圈确保正时标记6和7准确定位4.如果没有定位：重复安装和张紧步骤5.顺时针方向转动曲轴直到排气凸轮轴链轮上的‘S’标记和正时标记对齐（10）6.将张紧器螺栓9拧紧至37-52Nm7.在皮带的▼处施加10千克的载荷皮带挠度应为7.5-8.5毫米8.按拆卸的相反顺序安装部件9.将曲轴皮带轮螺栓2拧紧至12-17 Nm10.重新加注冷却系统。
