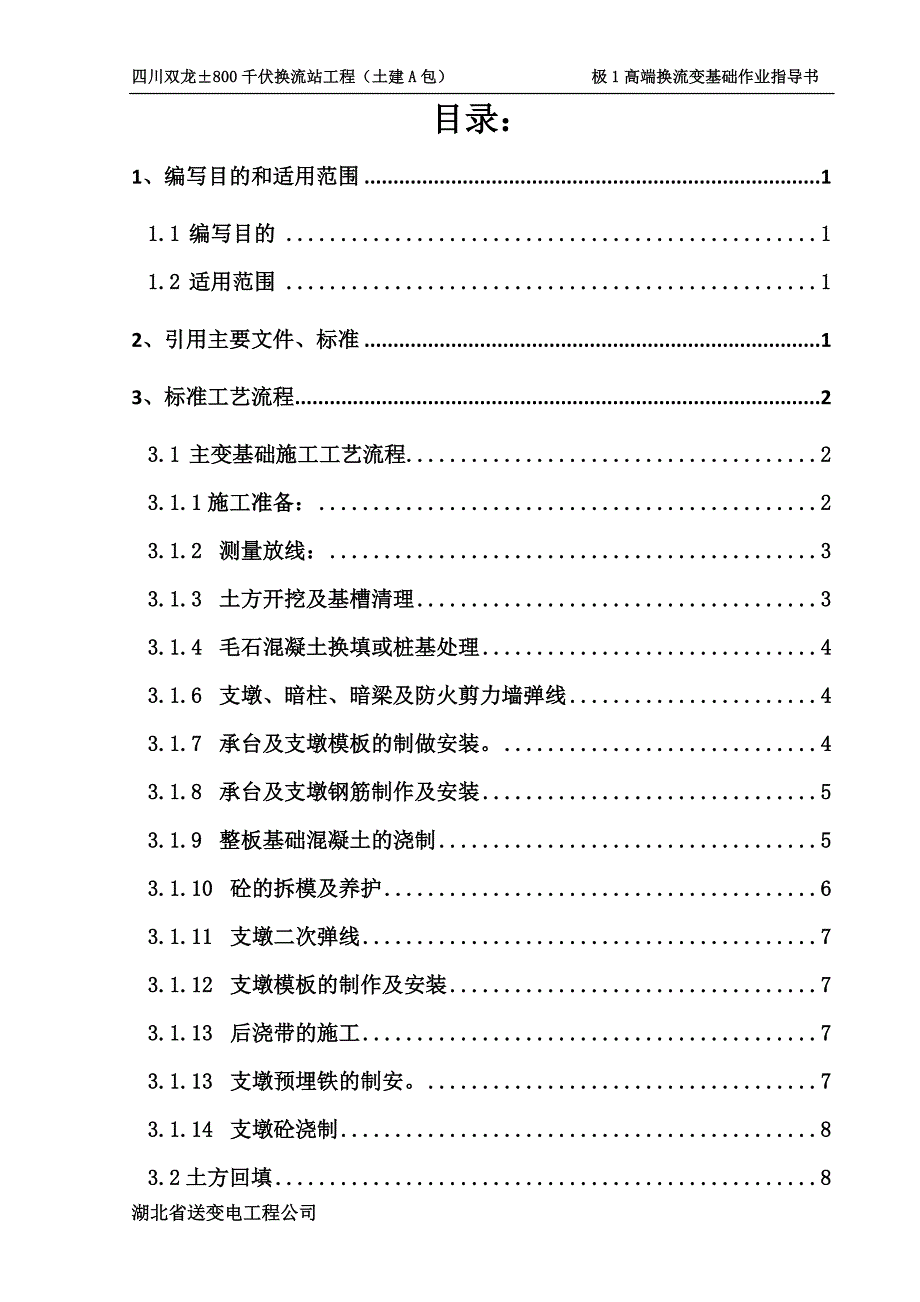

四川双龙±800千伏换流站工程（土建A包） 极1高端换流变基础作业指导书目录：1、编写目的和适用范围 11.1 编写目的 11.2 适用范围 12、引用主要文件、标准 13、标准工艺流程 23.1 主变基础施工工艺流程 23.1.1施工准备： 23.1.2 测量放线： 33.1.3 土方开挖及基槽清理 33.1.4 毛石混凝土换填或桩基处理 43.1.6 支墩、暗柱、暗梁及防火剪力墙弹线 43.1.7 承台及支墩模板的制做安装 43.1.8 承台及支墩钢筋制作及安装 53.1.9 整板基础混凝土的浇制 53.1.10 砼的拆模及养护 63.1.11 支墩二次弹线 73.1.12 支墩模板的制作及安装 73.1.13 后浇带的施工 73.1.13 支墩预埋铁的制安 73.1.14 支墩砼浇制 83.2土方回填 84、质量控制 84.1 质量要求 84.1.1 换流变基础质量要求 84.1.2 模板安装工程质量控制标准 94.1.3 钢筋加工工程质量控制标准 104.1.4钢筋安装工程质量控制标准 114.1.5 混凝土施工质量控制标准 124.1.6现浇混凝土结构外观及尺寸偏差质量控制标准 124.1.7质量控制卡 144.2 强制性条文要求 154.2.1 土方工程开挖及地基处理 154.2.2 钢筋工程施工 154.2.3 混凝土施工 174.3 质量通病防治措施 194.4 标准工艺应用 195、安全文明施工及绿色施工 215.1 安全技术措施 215.2施工过程危害辨识及控制措施 225.3 安全强制性条文要求 275.3 绿色施工措施 28湖北省送变电工程公司极1高端换流变基础施工方案1、编写目的和适用范围1.1 编写目的明确施工过程中的各项要求，让参加施工的所有人员在各工序施工中按规定的程序和要求进行，为确保工程质量、安全目标的实现提供依据和技术保障。
在换流变基础施工过程中，严格按施工作业指导书的要求进行施工，确保施工过程安全有序，使施工质量得到保证1.2 适用范围本作业指导书适用于四川双龙±800kV换流站极1高端换流变基础施工2、引用主要文件、标准(1)招标文件及施工合同2)相关标准、施工验收规范: 与施工有关的法律法规、国家现行标准及文件、国家电网公司规定、电力工程强制性条文等其中主要标准及验收规范如下：l 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）l 《建筑基坑工程检测技术规范》（GB 50497-2009）l 《建筑地基基础工程施工质量验收规范》（GB 50202-2002）l 《建筑基坑支护技术规程》（JGJ 120-99）l 《混凝土结构工程施工质量验收规范》（GB50204—2002（2011版））l 《钢筋焊接及验收规程》(JGJ18-2003)l 《工程测量规范》GB 50026—2007l 《110-1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008） l 《国家电网公司基建安全管理规定》2011版l 《国家电网公司施工项目部标准施工手册（变电部分）》l 《国家电网公司输变电工程施工工艺示范手册 变电工程分册》l 《国家电网公司关于开展输变电工程施工现场安全通病防治工作的通知》（国家电网科【2010】270号）l 《大体积混凝土施工规范》GB 50496-2009 (3) 施工图纸《岩土工程勘测报告》（B3991S-G0101），《极1高端阀厅基础图》（B0413S-T0201），《极1高端换流变基础图》（B0413S-T0301）。
4) 现场业主项目部、监理项目部下发的各类管理性文件5) 施工类管理及技术文件: 本工程《项目管理实施规划》、《强制性条文实施细则》、《质量通病防治》、《质量创优实施细则》、《安全文明施工实施细则》、《应急预案》、《四川双龙±800千伏换流站工程（土建A包）大体积混凝土施工方案》、《四川双龙±800千伏换流站工程（土建A包）深基坑土方工程施工方案》3、标准工艺流程3.1 主变基础施工工艺流程测量放线——土方开挖——基槽清理——（毛石混凝土换填或破桩头）——砼垫层——承台模板制做及安装——承台及支墩、暗梁、暗柱钢筋安装——底板及暗梁砼浇制——砼养护——支墩二次弹线——安装支墩模板——埋置预埋铁——支墩砼浇制——砼养护3.1.1施工准备：技术准备：测量工、木工、钢筋工、质量员、技术员、施工员熟悉图纸，汇同监理、业主完成图纸会审工作极1高端换流变整板基础单个方量约1700m³，基底标高-3.8m（相对低端阀厅标高512.9m），场地实际标高511.5，开挖深度小于3米整板尺寸74.9m×22m×1m，属于大体积混凝土，有关大体积混凝土措施详见《四川双龙±800千伏换流站工程（土建A包）大体积混凝土施工方案》。
需要特别注意HD、HY和备用LY不同型号换流变基础标高、轴线和各相对尺寸的关系，同时注意预埋铁不得遗漏；材料准备：主要是木材、钢筋和型钢的准备；木材的准备，可以根据此施工方案，计算出模板和木枋的用量模板用量约200平方米，木方约500m钢材、水泥、砂、石等材料必须按规定进行复检或检验试验，合格后方可使用钢筋的外观检查：平直、洁净，无损伤、油渍、锈蚀等的检查定型钢模表面平整，无扭曲、损伤、锈蚀等3.1.2 测量放线：换流变基础必须根据中心线的纵、横轴线进行控制由于基础比较大，必须依靠轴线，把基础轴线弹到垫层上，再由测量工依据测量结果所给出的轴线进行弹线支墩、暗梁、暗柱的钢筋定位，由测量工弹出其外围尺寸作为钢筋工进行钢筋安装的依据 轴线桩必须避开施工作业面，以免桩位被破坏可以固定在围墙、道路垫层等永久性的物体上所有的轴线布置完毕后，经质检员复查合格后方可使用 放开挖面时，以基础边外1.0m进行撒线3.1.3 土方开挖及基槽清理注：极1高端换流变基础基坑施工属于深基坑作业，有关深基坑作业的相关措施详见《四川双龙±800千伏换流站工程（土建A包）深基坑土方工程施工方案》1）采用机械开挖和人工清理相结合的方式。
开挖沿纵向方向开挖开挖时，先用机械开挖，并预留200～300mm厚的土层，再由人工进行清理2）在挖到距槽底50cm以内时，测量人员应配合抄出距槽底50cm水平线，当挖至接近槽底标高时，用小木楔标记并校核槽底标高，然后以两端轴线（中心线）引桩位通线，检查距槽边尺寸，确定槽尺寸是否符合要求，最后清除槽底余土，修底铲平 （3）机械开挖完毕后，经勘测设计人员及监理验收是否达到持力层，并且确认基底是否有扰动岩层，达到持力层后再进行人工清理，并在清除扰动土层清理完毕后，经质检员、监理、设计验收合格后方可进行垫层或由于岩层扰动超挖部位的毛石混凝土换填施工4）基坑余土应及时运出，在基槽边缘上侧临时堆土或堆放材料以及移动施工机械时，应与基坑边缘保持1m以上距离，以保持基坑边坡的稳定5）开挖完成后在基坑四角开挖500×500×500集水坑，有利于在雨期施工时及时排水土方工程质量标准序号检验项目允许偏差检验方法及器具1基槽顶面标高偏差0—-50水准仪检查2几何尺寸偏差+20—0拉线和尺量检查3表面平整偏差≤202m靠尺和楔形塞尺检查注：根据现场实际情况，上表中的几何尺寸可以适当放宽到0～200mm3.1.4 毛石混凝土换填或桩基处理 毛石混凝土换填，混凝土强度采用C20混凝土，毛石粒径根据超挖深度选取，毛石掺入量不得大于30%。
桩基础按照施工图纸高出垫层标高100mm进行破桩头施工3.1.5 砼垫层：砼强度等级C15，垫层砼必须支模板，一般采用50*100的木枋作为模板，周转率高垫层砼模板的制安，必须事前进行轴线和尺寸控制，控制原则：垫层边出基础边不小于150mm砼表面搓毛水力坡度应向基坑四角集水坑倾斜3.1.6 支墩、暗柱、暗梁及防火剪力墙弹线 用经纬仪把各条轴线投到垫层上支墩、暗梁、暗柱的边线，均以经纬仪所投的轴线为依据进行弹线支墩、暗柱、暗梁及防火剪力墙的弹线必须准确，误差在2mm以内 弹线必须清楚，且不会被雨水冲淡或冲净3.1.7 承台及支墩模板的制做安装1）换流变筏板基础采用砖模；伸出筏板基础面400高防火墙暗梁采用悬挑木模板；换流变支墩基础采用定型钢模板，模板根据图纸尺寸进行预制拼装模板拼装完后进行编号，涂刷脱模剂，并分规格堆放2）模板安装时，找准各构件所弹的边线及标高，模板垂直度采用吊线锤进行吊线；阀板基础砖模根据所弹边线预留粉刷层厚度1-2cm，粉刷时用掉线复合砖模垂直度，待砖砌体强度达到后周边回填土加固，并低于砖模顶标高100mm，防止雨季施工时泥浆流入基坑3）模板底部固定，暗梁吊模的支撑固定利用换流变和防火墙插筋的钢管排架固定支撑体系进行加固支撑；换流变支墩采用水泥钢钉和小木板固定在垫层砼上，上部固定水平钢管拉结和竖向钢管固定。
4）模板就位后，四周用钢管作斜撑与直撑、中间用木槽楔槽紧等措施对模板进行加固，保证浇筑过程中，不出现跑模、胀模、漏浆、移位等不正常现象模板就位加固过程中，应经常校核模板中线、标高、垂直度等是否有偏差，发现后应及时纠正5）模板底部与垫层砼接触处，若有大于1mm的间隙，可采用1：2水泥砂浆进行补缝，以防漏浆6）模板安装完毕后，必须进行三级质检，检查合格后方可进行下道工序3.1.8 承台及支墩钢筋制作及安装（1）阀板底部钢筋均采用绑扎搭接，搭接长度45d；上部钢筋均采用直螺纹连接；（2）钢筋安装顺序：先进行阀板基础底部钢筋绑扎，可利用暗梁下-部钢筋代替所在位置阀板基础下部钢筋网片的上层钢筋；然后依照顺序进行暗梁钢筋安装，阀板基础上层钢筋网片安装，防火墙极换流变基础插筋安装注意：钢筋的定位必须准确，依据在垫层砼上的弹线；钢筋安装必须牢固，在条基底板及暗梁钢筋安装完毕后，即可进行支墩、防火墙插筋、暗柱钢筋的安装，钢筋笼的中部，可与阀板基础上部钢筋点焊连接在一起同时固定承台上下钢筋网片3）换流变阀板基础V字形暗梁钢筋参考11G101-1有关折梁的做法排布，如下图：两段折梁交汇于纵向防火墙暗梁处的钢筋可相互替代，需要按上图满足锚固长度。
杯口基础钢筋与防火墙及暗柱钢筋重合处用防火墙和暗柱的纵向钢筋替代杯口钢筋4）换流变支墩插筋和防火墙插筋的固定支撑换流变防火墙纵向、横墙体钢筋向两侧，各支墩两侧分别设置支撑立杆（φ48普通脚手架钢管），立杆顶标高大于阀厅基础±0.00，立杆低端用1.4m长φ75PVC管套紧，底部用透明胶带封堵放置浇筑混凝土时将钢管埋住，方便钢管取出，同时防止PVC管上浮各个立杆用两层水平横杆连接，形成稳定的支撑体系防火墙的轴线用水平横杆与扣件通过测量放线固定、卡死换流变支墩顶标高通过调节水平横杆的顶标高达到固定效果，钢管顶标高需扣除支墩钢筋保护层和钢筋自身直径3.1.9 整板基础混凝土的浇制注：整板基础为大体积混凝土，有关大体积混凝土测温、养护及温度控制措施详见《四川双龙±800千伏换流站工程（土建A包）大体积混凝土施工方案》（1）清除模板内的木屑、泥土等垃圾，木模板应浇水湿润，板缝和孔洞应予以堵严2）浇制方向：沿纵向方向向前推进进行分层浇制3）混凝土振捣采用。
