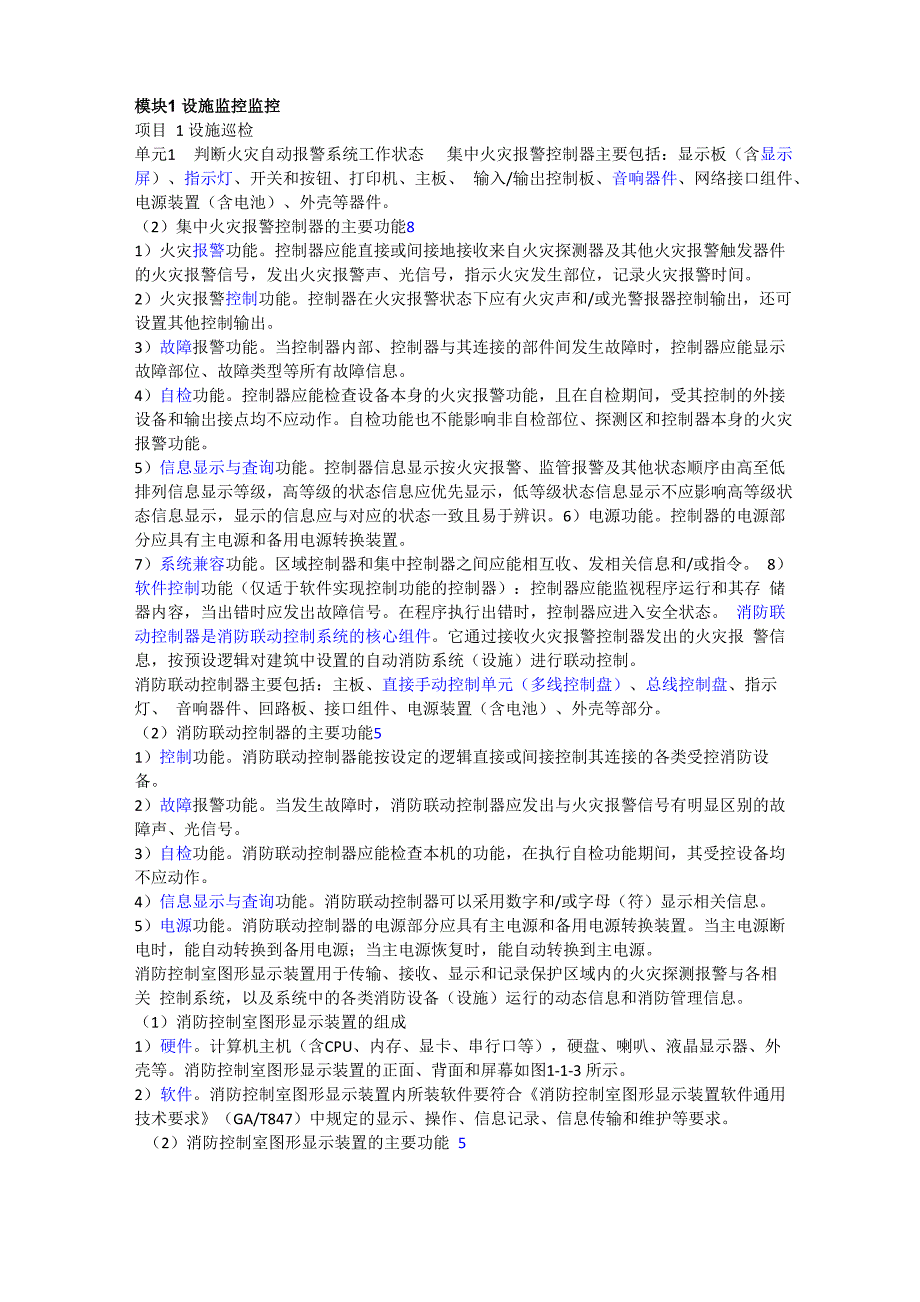

模块1 设施监控监控项目 1 设施巡检单元1 判断火灾自动报警系统工作状态 集中火灾报警控制器主要包括：显示板（含显示屏）、指示灯、开关和按钮、打印机、主板、 输入/输岀控制板、音响器件、网络接口组件、电源装置（含电池）、外壳等器件2）集中火灾报警控制器的主要功能81）火灾报警功能控制器应能直接或间接地接收来自火灾探测器及其他火灾报警触发器件 的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间2）火灾报警控制功能控制器在火灾报警状态下应有火灾声和/或光警报器控制输出，还可 设置其他控制输出3）故障报警功能当控制器内部、控制器与其连接的部件间发生故障时，控制器应能显示 故障部位、故障类型等所有故障信息4）自检功能控制器应能检查设备本身的火灾报警功能，且在自检期间，受其控制的外接 设备和输岀接点均不应动作自检功能也不能影响非自检部位、探测区和控制器本身的火灾 报警功能5）信息显示与査询功能控制器信息显示按火灾报警、监管报警及其他状态顺序由高至低 排列信息显示等级，高等级的状态信息应优先显示，低等级状态信息显示不应影响高等级状 态信息显示，显示的信息应与对应的状态一致且易于辨识。
6）电源功能控制器的电源部 分应具有主电源和备用电源转换装置7）系统兼容功能区域控制器和集中控制器之间应能相互收、发相关信息和/或指令 8）软件控制功能（仅适于软件实现控制功能的控制器）：控制器应能监视程序运行和其存 储器内容，当出错时应发岀故障信号在程序执行出错时，控制器应进入安全状态 消防联动控制器是消防联动控制系统的核心组件它通过接收火灾报警控制器发出的火灾报 警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制消防联动控制器主要包括：主板、直接手动控制单元（多线控制盘）、总线控制盘、指示灯、 音响器件、回路板、接口组件、电源装置（含电池）、外壳等部分2）消防联动控制器的主要功能51）控制功能消防联动控制器能按设定的逻辑直接或间接控制其连接的各类受控消防设备2）故障报警功能当发生故障时，消防联动控制器应发出与火灾报警信号有明显区别的故 障声、光信号3）自检功能消防联动控制器应能检查本机的功能，在执行自检功能期间，其受控设备均 不应动作4）信息显示与査询功能消防联动控制器可以采用数字和/或字母（符）显示相关信息5）电源功能消防联动控制器的电源部分应具有主电源和备用电源转换装置。
当主电源断 电时，能自动转换到备用电源；当主电源恢复时，能自动转换到主电源消防控制室图形显示装置用于传输、接收、显示和记录保护区域内的火灾探测报警与各相关 控制系统，以及系统中的各类消防设备（设施）运行的动态信息和消防管理信息1）消防控制室图形显示装置的组成1） 硬件计算机主机（含CPU、内存、显卡、串行口等），硬盘、喇叭、液晶显示器、外 壳等消防控制室图形显示装置的正面、背面和屏幕如图1-1-3 所示2） 软件消防控制室图形显示装置内所装软件要符合《消防控制室图形显示装置软件通用 技术要求》（GA/T847）中规定的显示、操作、信息记录、信息传输和维护等要求2）消防控制室图形显示装置的主要功能 51）图形显示功能消防控制室图形显示装置应能显示建筑总平面布局图、每个保护对象的 建筑平面图、系统图等2）火灾报警和联动状态显示功能当有火灾报警信号、联动信号输入时，消防控制室图形 显示装置应能显示报警部位对应的建筑位置、建筑平面图，在建筑平面图上指示报警部位的 物理位置，记录报警时间、报警部位等信息；3）故障状态显示消防控制室图形显示装置应能接收控制器及其他消防设备（设施）发出 的故障信号，并显示故障状态信息。
4）通信故障报警功能消防控制室图形显示装置在与控制器及其他消防设备（设施）之间 不能正常通信时，应发出与火灾报警信号有明显区别的故障声、光信号；5）信息记录功能消防控制室图形显示装置应具有火灾报警和消防联动控制的历史记录功 能，记录应包括报警时间、报警部位、复位操作、消防联动设备的启动和动作反馈等信息 火灾自动报警系统的工作状态主要包括：主/备电工作状态，火警指示状态，设备反馈指示 状态，设备启动指示状态，消音状态，屏蔽状态，系统故障状态，主/备电故障状态，通信 故障状态等工作状态可通过面板指示灯、提示音和文字等方式显示出来绿色：主备电工作，全局手自动，消音指示灯 黄色：屏蔽，故障，输出禁止灯 红色：其余均红色，火警，监管报警，启动，反馈灯4 个重点 控制器的电源工作状态：主有电 AC220V 电源，备（备用电池）充电 主有电，备无电，故障 主无电，备有电，故障 主无电，备无电，故障灯肯定也不会亮了 火灾自动报警系统控制器不可长时间处于备电工作状态，否则将导致蓄电池亏电损坏单元2 判断自动喷水灭火系统工作状态 在湿式和干式自动喷水灭火系统中，闭式喷头担负着探测火灾、启动系统和喷水灭火的任务， 其喷水口平时由热敏感元件组成的释放机构封闭，火灾发生时受热开启。
报警阀组是使水能够自动单方向流入喷水系统配水管道同时进行报警的阀组 湿式自动喷水灭火系统应采用湿式报警阀组，准工作状态时配接的配水管道内充满用于启动 系统的有压水 干式自动喷水灭火系统应采用干式报警阀组，准工作状态时配接的配水管道内充满用于启动 系统的有压气体 湿式报警阀是只允许水流入湿式灭火系统并在规定压力、流量下驱动配套部件报警的一种单 向阀，是湿式报警阀组的核心组件 干式报警阀是在其出口侧充以压缩气体，当气压低于某一定值时能使水自动流入配水管道并 进行报警的单向阀，是干式报警阀组的核心组件 延迟器安装在湿式报警阀后的报警管路上，是可最大限度减少因水源压力波动或冲击而造成 误报警的一种容积式装置 压力开关是一种压力传感器，其作用是将系统中的水压信号转换为电信号火灾发生时，为 保证系统稳定可靠地供水，应由系统管网压力开关、报警阀组压力开关等直接控制消防水泵 的启动并向消防控制中心反馈其动作信号 水力警铃是一种能发出声响的水力驱动报警装置，安装在报警阀组的报警管路上，是报警阀 组的主要组件之一 水流指示器是将水流信号转换为电信号的一种报警装置，一般安装在自动喷水灭火系统的分 区配水管上，其作用是监测和指示开启喷头所在的位置分区，产生动作信号。
末端试水装置由试水阀、压力表、试水接头等组成其作用是检验自动喷水灭火系统的可靠 性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，测试水流指示器、 报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及系统最不利点处的 工作压力等，也可以检测干式系统和预作用系统的充水时间消防供水设施通常包括消防水源、高位消防水箱、增（稳）压设施、消防水泵和消防水泵接 合器，主要用于为自动喷水灭火系统提供水量和水压保证在干式自动喷水灭火系统中，还应设置充气和气压维持装置=充气设备 自动喷水灭火系统的工作状态可以简单划分为系统正常工作状态、准工作状态（也称系统日 常待命时的状态，也称伺应状态）和故障状态如火灾时：（1）受高温烟气作用喷头动作喷水，且出水压力不低于 0.05MPa2）水流指示器在水流作用下动作，并通过信号模块向火灾自动报警系统发出报警信号， 通报位置分区3） 报警阀开启，打通输水通道；水力警铃动作并发出声报警信号，该声响在3m远处声 强不低于70dB；压力开关动作，连锁启动消防水泵，并向火灾自动报警系统发出压力开关 动作信号4） 消防水泵启动，向自动喷水灭火系统管网供水。
消防泵组电气控制柜的供电和各项切换功能，手/自动转换开关应处于自动位消防水池最低有效水位是消防水泵吸水管喇叭口以上0.60m水位当消防水泵吸水管上设置旋流防止器时，最低有效水位为旋流防止器顶部以上0.20m水位 泄水阀：常闭，报警阀试验时打开；报警管路控制阀：常开；警铃试验阀：常闭，警铃试验 时打开；水源侧管路控制阀（信号阀）：常开单元3判断防烟排烟系统工作状态 防烟系统可分为自然通风系统和机械加压送风系统建筑高度大于50m （小于或等于50m）的公共建筑、工业建筑和建筑高度大于100m （小于 或等于100m）的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前 室应采用机械加压送风系统；房间、走道及中庭等应采用机械排烟设施（应采用自然通风系 统；当不能自然通风时，应采用机械加压送风系统；房间、走道及中庭等应采用自然排烟系 统，当不具备自然排烟条件时，应采用机械排烟系统机械加压送风系统主要由送风机、风道、送风口以及电气控制柜等组成 1）送风机：机械加压送风机可采用中、低压离心风机或轴流风机2） 风道：风道-不燃材料制作，且宜优先采用光滑管道，不宜采用土建井道3） 送风口：送风口分为常开式、常闭式和自垂百叶式。
常开式送风口即普通的固定叶片 式百叶风口；常闭式送风口采用手动或电动开启，常用于前室或合用前室；自垂百叶式送风 口平时靠百叶重力自行关闭，加压时自行开启，常用于防烟楼梯间4） 电气控制柜：电气控制柜用于系统运行状态指示、运行模式切换、风机现场启（停） 控制、接收消防联动控制器控制指令和反馈风机工作状态等排烟系统可分为自然排烟系统和机械排烟系统机械排烟系统主要由挡烟壁（活动式或固定式挡烟垂壁，或挡烟隔墙、挡烟梁）排烟防火阀、 排烟阀（或带有排烟阀的排烟口）、排烟道、排烟风机和排烟出口等组成 1）挡烟垂壁 挡烟垂壁是用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定蓄烟 空间的挡烟分隔设施按安装方式可分为固定式挡烟垂壁和活动式挡烟垂壁； 按挡烟部件的刚度性能可分为柔性挡烟垂壁和刚性挡烟垂壁2）排烟防火阀 排烟防火阀是安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温 度达到280C时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的 阀门，一般由阀体、叶片、执行机构和温感器等部件组成排烟阀是安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量 要求，火灾时可手动和电动启闭，起排烟作用的阀门，一般由阀体、叶片、执行机构等部件 组成。
排烟口是带有装饰口或进行过装饰处理的排烟阀，是机械排烟系统中烟气的入口，通 常设置在防烟分区内需要排烟的走道、房间的顶棚或靠近顶棚的墙面上单元4 判断其他消防设施工作状态 电气火灾监控系统由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾 监控探测器、故障电弧探测器、图形显示装置等组成电气火灾监控设备是电气火灾监控系统的核心控制单元，能为连接的电气火灾监控探测器供 电剩余电流式电气火灾监控探测器配接模块是检测低压配电线路中剩余电流的探测器 以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端；在供电线 路泄漏电流大于 500mA 时，宜设置在其下一级配电柜（箱）剩余电流式电气火灾监控探 测器不宜设置在IT系统配电线路和消防配电线路中剩余电流互感器是剩余电流式电气火灾监控探测器的核心测量部件 测温式电气火灾监控探测器是检测低压配电线路中线路温度的控探测器，应设置在电缆接 头、端子、重点发热部件等部位保护对象为 1000V 及以下的配电线路，测温式电气火灾监控探测器应采用接触式布置；保 护对象为 1000V 以上的供电线路，测温式电气火灾监控探测器宜选择光栅光纤测温式或红 外测温式电气火灾监控探测器，光栅光纤测温式电气火灾监控探测器应直接设置在保护对象 的表面。
温度传感器按测量方式可分为接触式和非接触式两大类， 按传感器材料及电子元件分为热电阻和热电偶两类，是测温式电气火灾监控探测器。
