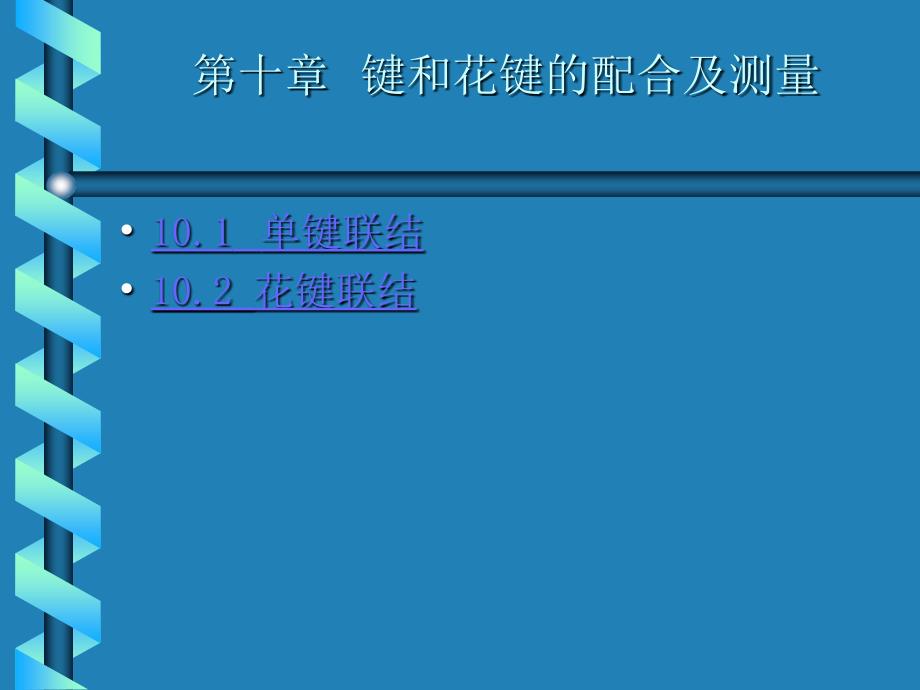

第十章 键和花键的配合及测量•10.1 单键联结•10.2 花键联结 第一节 单键联结•一、平键和半圆键的公差与配合一、平键和半圆键的公差与配合 •二、键的检验二、键的检验 首页下一节 平键和半圆键联结采用基轴制，平键联结的配合分为三类：较松联结、一般联结和较紧联结 键的类型配合种类尺寸b的公差带配合性质及应用键键槽轮毂槽平键较松联结h9H9D9键在轴上或轮毂中能滑动主要用于导向平键、滑键，轮毂可在轴上作轴向移动一般联结N9Js9较紧联结P9P9键在轴上和轮毂中固定用于传递重载、冲击载荷或双向转矩半圆键一般联结N9Js9 定位及传递扭矩较紧联结P9P9返回下一页键在轴上和轮毂中固定用于载荷不大的场合 半圆键联结的配合分为两类：一般联结和较紧联结 下一页上一页 1.键槽（轴槽几及轮毂槽）对轴心线的对称度公差一般可以按GB1184－80附录中的7～9级选取2.当键长L与键宽b之比大于或等于8时，键宽两侧面的平行度公差按GB1184－80附录中的5～7级选取：当b≤6时按7级；b≥8～36时按6级；b≥40时按5级选用表面粗糙度对键联结配合性质的稳定性和使用寿命有很大影响推荐键侧选用Ra2.5μm，非配合面选用Ra10μm。
上一页返回 键和键槽的尺寸检验比较简单，可以用各种通用计键和键槽的尺寸检验比较简单，可以用各种通用计量器具测量，如游标卡尺、千分尺等量器具测量，如游标卡尺、千分尺等 返回 第二节 花键联结 •一、矩形花键联结一、矩形花键联结 •二、二、花键的形状和位置公差花键的形状和位置公差 首页上一节 矩形花键有三个主要尺寸，即大径D、小径d和键（槽）宽B如图10-5所示一）尺寸系列返回下一页 （二）定心方式花键联结的主要要求是保证花键孔和花键轴联结后具有较高的同轴度，并传递转矩花键配合中三个主要尺寸都可以起定心作用，所以在老标准中三个尺寸都可选为定心尺寸，但比较复杂 上一页返回 （三）公差与配合1.花键的尺寸公差与配合以小径定心的矩形花键，其小径d、大径D和键宽B的尺寸公差带见表10-7内、外花键定心小径、非定心大径和键（键槽）宽的尺寸公差带分为一般用和精密传动用两类内、外花键的配合分为滑动、紧滑动和固定三种选择花键尺寸公差带的一般原则是：当定心精度要求高，传递扭矩大，时，为了使联结的各表面接触均匀，应选择精密传动用的尺寸公差带反之，则选用一般用的尺寸公差带当精密传动用的内花键需要控制键侧配合间隙时，键槽宽的公差带可以选用H7（一般情况下可以选用H9）。
当内花键小径d的公差带选用H6和H7时，外花键小径的公差带允许选用高一级尺寸d、D和B的精度等级选择好之后，具体的数值可以根据尺寸的大小及精度等级查阅第二章圆柱体的标准公差数值表以及轴和孔的基本偏差数值表内、外花键小径d 的极限尺寸遵循包容原则返回下一页 二.花键的形状和位置公差下一页上一页返回 （四）花键的标注矩形花键在图纸上的标注包括以下项目：键数N×小径d×大径D×键宽B，其各自的公差带代号和精度等级标注于个基本尺寸之后例10-1 某花键副N=6，d=23，D=26，B=6根据不同需要各种标注如下：花键规格 6×23×26×6花键副 6×23×26×6内花键 6×23H7×26H10×6H11外花键 6×23f6×26a11×6d10返回上一页下一页 （五）矩形花键的检验矩形花键的检验方法是根据不同的生产规模而确定的在单件小批量生产中，没有现成的量规可以使用，可采用通用量具按独立原则分别对各尺寸（d、D和B）进行单项检验，并检测键宽的对称度、键（键槽）的等分度等形位误差项目下一页上一页返回 对于大批量生产，一般采用量规进行检验（内花键用综合塞规见图10-11a、外花键用综合环规见图10-11b）按包容原则综合检测花键的小径d，大径D及键（键槽）宽B的作用尺寸，即包括上述位置度（等分度、对称度在内）和同轴度等形位误差。
综合量规只有通端，故另需要用单项规（内花键用塞规、外花键用卡板）分别检测尺寸d、D和B的最小实体尺寸返回上一页 。
