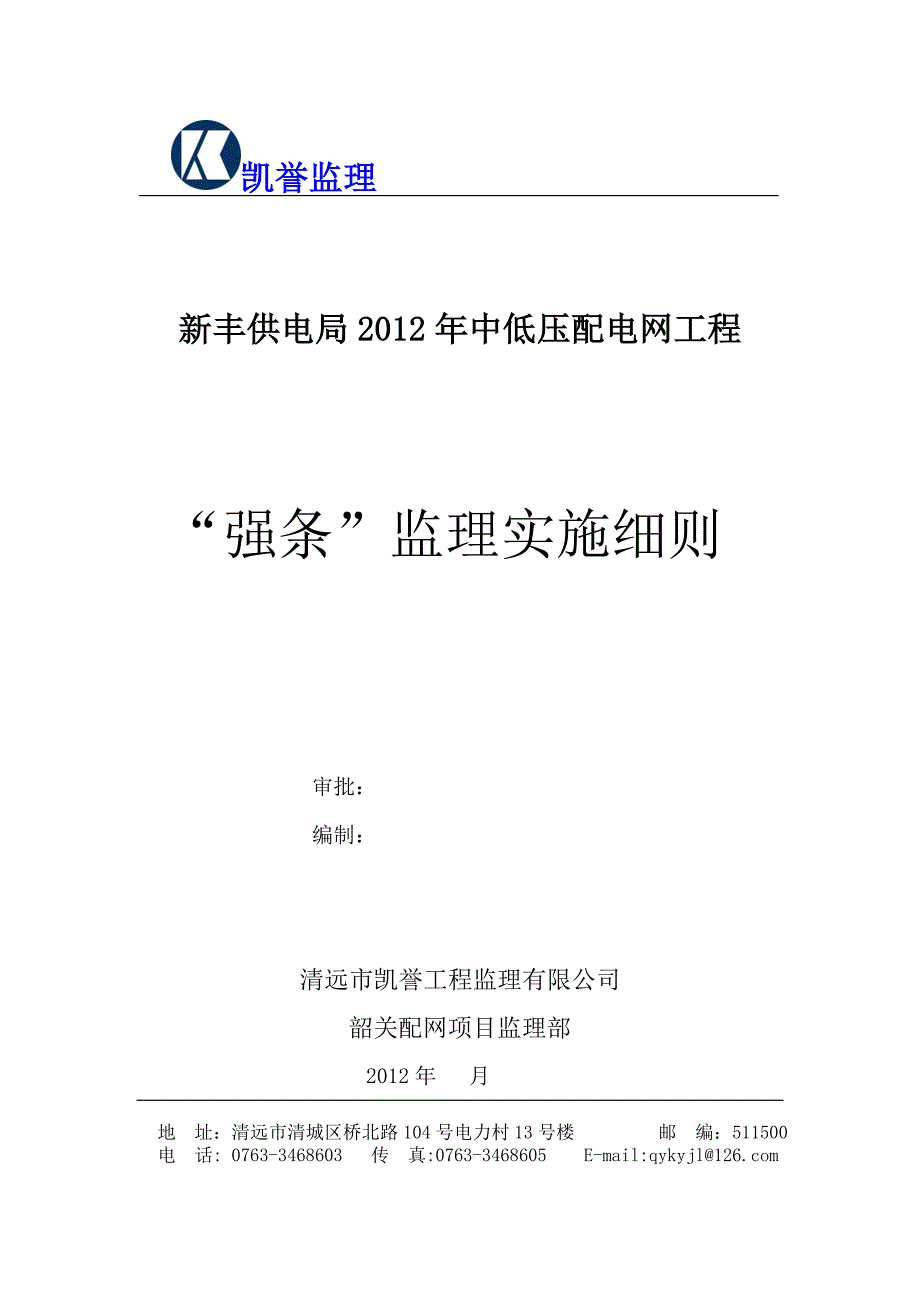

凯誉监理凯誉监理 新丰供电局新丰供电局 20122012 年中低压配电网工程年中低压配电网工程“强条”监理实施细则审批：编制：清远市凯誉工程监理有限公司韶关配网项目监理部2012 年 月地 址：清远市清城区桥北路 104 号电力村 13 号楼 邮 编： 511500 电 话: 0763-3468603 传 真:0763-3468605 E-mail:qykyjl@目目 录录1、编制目的2、适用范围3、编制依据4、工程概况5、工程建设标准强制性条文实施要求6、有关工程建设强制性条文内容7、电力安装质量控制点设置一、编制目的为了更好的完成新丰供电局 2012 年新建配网工程施工监理任务，工程质量符合配网工程施工及验收规范要求,较好的控制施工过程施工质量,依据中华人民共和国工程建设标准强制性条文“电力工程部分”,制定工程建设标准强制性条文实施计划,确保新丰供电局 2012 年新建配网工程顺利实施二、 适用范围编制的工程建设标准强制性条文实施细则,适用于新丰供电局2012 年新建配网工程建设过程,控制分部工程基础浇制、接地工程、铁塔组立、放紧线施工及预验收。
三、 编制依据3.1 中华人民共和国工程建设强制性条文电力工程部分;3.2 中华人民共和国安全生产法;3.3 中华人民共和国建设工程安全生产管理条例;3.4 根据《广东电网公司韶关供电局发布的 2012 年配网工程施工监理招标文件》所阐述的工程概况、监理内容、范围、深度、目标的要求；3.5 监理大纲、委托监理合同文件以及与建设工程项目相关的合同文件；3.6 建设工程的相关法律、法规及项目审批文件；3.7 与电力建设工程项目有关的标准、设计文件、技术资料；3.8 国务院令第 279 号《建设工程质量管理条例》；3.9 建设部、中国南方电网公司对工程建设监理工作的各有关规定四、 工程概况第一标：新丰县鸿兴电业服务有限责任公司第一标：新丰县鸿兴电业服务有限责任公司220kV220kV 云峰站新出体育馆线调整云峰站新出体育馆线调整 110kV110kV 紫城站沙塘线负荷：紫城站沙塘线负荷：1、新安装电缆五开关分支箱 5 台2、新立 J423-13m 铁塔 2 基3、新架设高压导线 LGJ-240-393m4、新敷设高压电缆 YJV22-8.7/15kV-3×300-3025m，YJV22-8.7/15kV-3×240-266m；新建六管式电缆沟长 1080m，顶管（六管）40m；600×200 槽盒 92m。
5、拆除电缆高压电缆 YJV22-8.7/15kV-3×240-456m220kV220kV 云峰站万丰线改造：云峰站万丰线改造：1、拆除松园线原#2-#8 段线路 LGJ-3？5-360m，拆除#3-#7 杆共 5 基，其中 15m 杆 2 根，12m 电杆 3根，超出后原#2 杆加拉线 1 组；松园线#8 杆往大号侧电源由松东支线#10 杆跳通2、拆除松东支线原#10-#12 段线路 LGJ-3？20-120m，拆除#11 杆 1 基，其中 12m 电杆 1 根，拆除后原#12 杆加拉线 1 组3、原万丰#1 杆至黄陂支线#3 塔段线路更换为 LGJ-3？85/25-950m，原有杆更换横担、金具、拉线，原有塔更换金具；拆除线路 LGJ-3？20-660m、线路 LGJ-3？0-200m4、在黄陂支线#3 塔新出电缆接入原有少年宫分支箱，实现与云峰站塘尾线环网；新建六管式电缆通道 720 米，新敷设高压电缆 YJVV-8.7/15kV-3×240-800m，新装五位电缆分支箱 2 台第二标：广州市白云机电设备安装有限公司第二标：广州市白云机电设备安装有限公司新丰站交通线线路改造：新丰站交通线线路改造：在原线行的基础上改造原线路 N0-N19，线路 T 接原 N0、N19。
新丰站西门线线路改造：新丰站西门线线路改造：在原线行的基础上改造原线路 N0-N19，线路 T 接原 N0、N19新丰站新丰站 F14F14 政府线新增配变解决政府线配变重载：政府线新增配变解决政府线配变重载：新增变压器S13-M-315kVA/10 1 台跌落开关（RW3-10/200A）1 组，刀闸（HGW9-10/400A）1 组，高压线路 LGJ-70/10-296m，新架设绝缘导线 BLVV-10-770m、BLVV-25-240m、BLVV-35-1336m、BLVV-70-2148m、BLVV-120-868m；拆除低压线路 BLVV-70-870m，BLVV-50-2148m，BLVV-25-1336m新立 7m 杆 5 基，新立 12m 杆 1 基，新立 7m 低压铁塔 2 基，新立 15m 杆 1 基，新立J224-12 铁塔 2 基，新装单相表箱 15 台、三相表箱 8 台重复接地3 处220kV220kV 云峰站云峰站 F13F13 万丰线新增松园万丰线新增松园#6#6 配变解决松园配变解决松园#4#4 配变重载：配变重载：新增 400kVA/10 美式箱变 1 台，SF6 开关箱（五开关）1 台。
刀闸（HGW9-10/400A）2 组；新架设高压架空线路 LGJ-70/10-139m；新建二管式电缆沟 15 米，新敷设高压电缆 YJV22-8.7/15kV-3×120-65m；新架设绝缘导线 BLVV-10-2182m、BLVV-25-200m、BLVV-35-996m、BLVV-70-1160m、BLVV-120-1460m,新敷设低压电缆BVV-240-80m；拆除低压导线 BLVV-70-1460m，BLVV-50-1160m，BLVV-25-996m新立 7m 杆 6 基，新立 9m 杆 6 基，新立 15m 杆 1 基，新立 8m 低压铁塔 1 基；新装单相表箱 32 台、三相表箱 5 台重复接地 7 处，拉线 3 组云峰站云峰站 F12F12 塘尾线新增配变解决塘尾线配变重载：塘尾线新增配变解决塘尾线配变重载：新增 630kVA箱式变压器 1 台，五位分支箱一台；新建六管式高压电缆沟 335 米，新敷设电缆 YJV22-8.7/15kV-3×240-450m、YJV22-8.7/15kV-3×120-15m；新建二管式低压电缆沟 100 米，新敷设低压电缆VV22-4×240-160m，新架设绝缘导线 BLVV-120-1932m、BLVV-70-756m、BLVV-35-1388m、BLVV-25-2320m、BLVV-10-820m；拆除低压导线 BLVV-70-1932m，BLVV-50-756m,BLVV-25-1388m。
新立低压 7m 杆 6 基，新装一位表箱 16 个，一位三相四线表箱 12 个，多功能电表 1 台；重复接地 3 套云峰站云峰站 F11F11 龙围线新增龙围龙围线新增龙围#3#3 配变解决龙围配变解决龙围#2#2 配变重载：配变重载：新增S13-M-315kVA/10 变压器 2 台，跌落开关（RW3-10/200A）2 组，刀闸（HGW9-10/630A）2 组，低压刀闸（HR-630A/380V）2 组，新架设 10kV 线路 JKLGYJ-70/10-900 米，新架设 0.4kV 导线BLVV-10-390m、BLVV-25-100m、BLVV-35-1834m、BLVV-70-904m、BLVV-120-1112m；拆除低压导线 BLVV-70-1112m，BLVV-35-904m，BLVV-25-1834m新立高压杆塔 15m杆 8 根，12m 铁塔 4 基；新立低压 7m 杆 3 根、10m 杆 2 根；新装单相表箱 19 个、三相表箱 5 个表箱接地 5 处，重复接地 6 处紫城站紫城站 F11F11 泉水线新增配变解决泉水线配变重载：泉水线新增配变解决泉水线配变重载：新增变压器S13-M-315kVA/10 3 台，S13-M-250kVA/10 1 台。
跌落开关（RW3-10/200A）4 组，刀闸（HGW9-10/400A）4 组，高压线路LGJ-50/8-615m，新架设绝缘导线 BLVV-10-2980m、BLVV-25-800m、BLVV-35-9658m、BLVV-70-6157m、BLVV-120-6608m；拆除低压导线 BLVV-70-6608m，BLVV-50-6157m，BLVV-25-9658m新立 7m 杆 57 基，新立 8m 杆 14 基，新立 10m 杆 4 基，新立 12m 杆 6 基，新立 15m 杆 1 基，新立单回路铁塔 2 基，新立7m 低压铁塔 4 基，新立 8m 低压铁塔 4 基；新装单相表箱 58 个、三相表箱 27 个重复接地 21 处，拉线 24 组第三标：广州南得电力建设有限公司第三标：广州南得电力建设有限公司110kV110kV 马头站新出马头站新出 F11F11 线与线与 110kV110kV 新丰站新丰站 F11F11 涧下线联络：涧下线联络：新出F11 接通原有新涧线#126 塔，新出线路更名为马涧联线原有新涧线组立#81+1 新出架空线路接通原有涧下线上涧支线#1 杆，原有#81+1 新装开关与原有新涧线联络；新架线路#1 跳通用户线河背台区支线#1，原有河背台区支线#1 杆至长高坑电站支线#1+1 杆线路拆除。
马头站新出马头站新出 F12F12 线军屯线调整线军屯线调整 F12F12 马街线负荷：马街线负荷：1、新装真空开关1 套；2、新敷设高压电缆：YJV22-8.7/15kV-3×240-913 米；3、冷缩型户外电缆终端头 3×240-1 套；冷缩型户内电缆终端头 3×240-1套；冷缩型电缆中间头 1 套；4、新建八管式电缆沟 560 米；5、新架设架空线路 LGJ-150/25-100m；6、新立 11m 双回路铁塔 1 基F12F12 马街线新增老马头配变解决乌石岗配变重载：马街线新增老马头配变解决乌石岗配变重载：新增 S13-M-160kVA 变压器 1 台，HGW9-10/630A 隔离开关 1 组，RW3-10/200A 跌落式开关 1 组，HY5WS-17/50 户外高压避雷器 1 组，HY1.5WZ-0.28/1.3 低压避雷器 1 组，60kVar 无功补偿装置箱一台新架设绝缘导线 BLVV-70-2320m、BLVV-35-3162m、BLVV-25-40m、BLVV-10-260m；拆除低压导线 BLVV-50-2320m，BLVV-25-3162m 新立高压杆 12m 杆 1 根；低压杆 9m 杆 1 根、8m 杆 2根，7m 杆 45 根，7m 铁塔 1 基；新装单相表箱 1 个。
重复接地 5套，拉线 15 组马头站马头站 F12F12 马街线改造：马街线改造：新装高压五开关分支箱 1 台，新增400kVA 箱式变压器 1 台，柱上环网开关一台；新建六管式高压电缆沟 471 米，新建四管式高压电缆沟 75 米，新建二管式低压电缆沟 40 米，新敷设电缆 YJV22-8.7/15kV-3×240-900m（其中利旧敷设 360m） 、YJV22-8.7/15kV-3×120-10m、VV22-4×120-100m；新建架空线路 LGJ-120/20-383m，新架设绝缘导线 BLCC-120-2364m、BLVV-70-640m、BLVV-35-1310m、BLVV-25-840m、BLVV-10-1230m；拆除低压导线 BLVV-70-2364m，BLVV-50-640m，BLVV-25-1310m新立 J414-10.5m 铁塔 1 基，新立低压 10m 杆 1 根，新装动力表箱表箱 2 个；拉线 1 套，重复接地 3 套；拆除 LGJ-50/8 导线 900m第四标：新丰县鸿兴电业服务有限责任公司第四标：新丰县鸿兴电业服务有限责任公司配合滨江路施工新建电缆走廊：配合滨江路施工。
