建筑物耗热量指标和采暖耗煤量指标

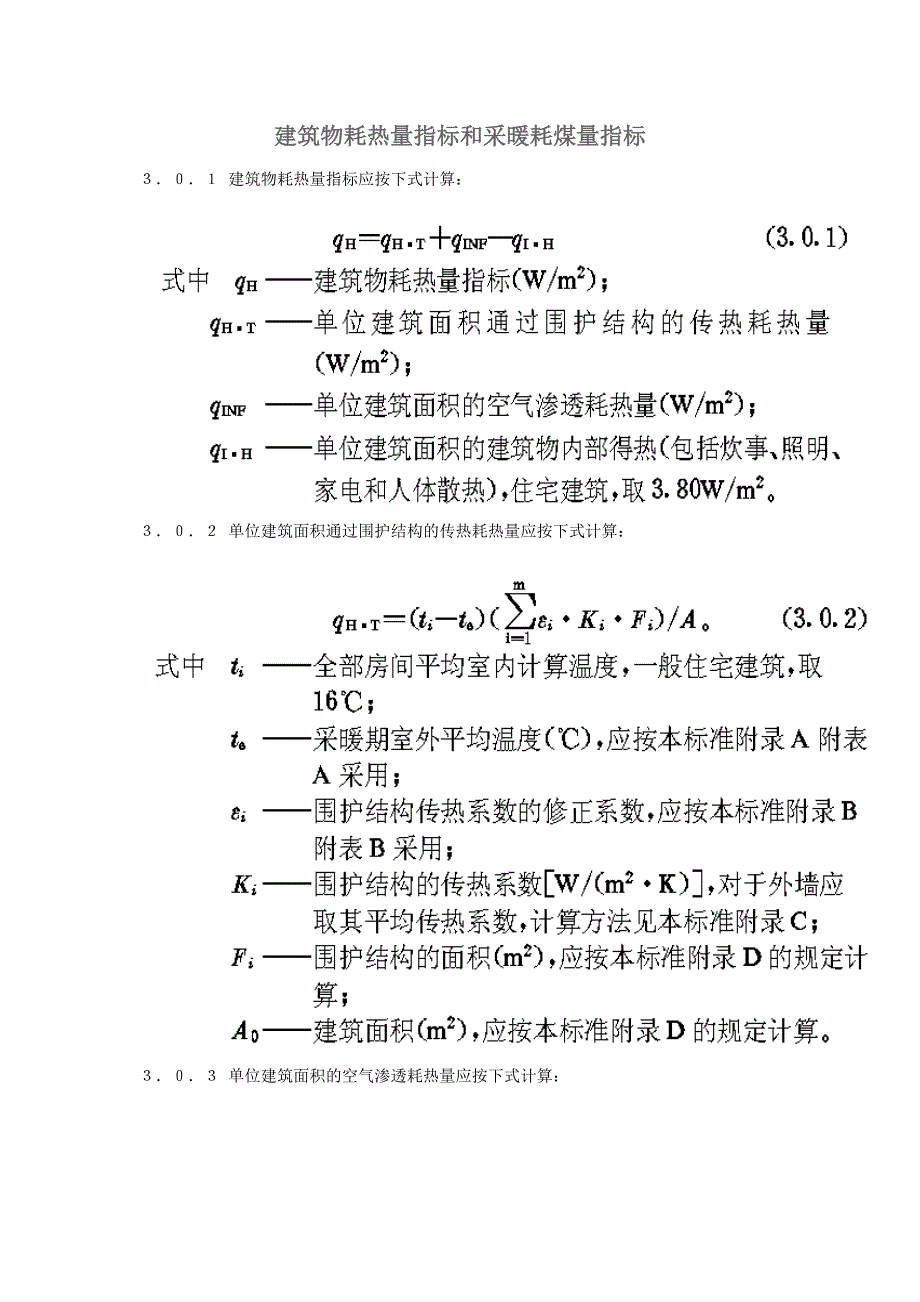

建筑物耗热量指标和采暖耗煤量指标 ３．０．１ 建筑物耗热量指标应按下式计算： ３．０．２ 单位建筑面积通过围护结构的传热耗热量应按下式计算： ３．０．３ 单位建筑面积的空气渗透耗热量应按下式计算：３．０．４ 采暖耗煤量指标应按下式计算： ３．０．５ 不同地区采暖住宅建筑耗热量指标和采暖耗煤量指标不应超过本标准附录Ａ附表Ａ规定的数值 ３．０．６ 集体宿舍、招待所、旅馆、托幼建筑等采暖居住建筑围护结构的保温应达到当地采暖住宅建筑相同的水平2．1　设计规范采暖设计热负荷指标计算方法　　采暖设计热负荷指标q(W/m2)采暖设计热负荷指标是指在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房向其它供热设施供给的热量采暖设计热负荷指标q计算公式如下：　　　　　　　　　　　q=Q/Ao　　　　　　　　　　　　　　　　　 (1) 　　　　式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2），且Q值应根据建筑物下列散失的获得的热量确定：　　1）　围护结构的耗热量，包括基本耗热量和附加耗热量，且基本大批量计算公式为　　　　　　　　　　　Q1=Afk(tn-twn)　　　　　　　　　　　　　 （2）　　　　式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。

　　围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定　　2）　加热由门窗隙渗入室内的冷空气的耗热量　　旧设计规范中的计算公式为：　　　　　　　　　　　Q2=acpρwnLlm(tn-twn) 　　　　　　　　　（3）　　　　式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数 　　新设计规范中的计算公式为：　　　　　　　　　　　Q2=0.28cpρwnL(tn-twn) 　　　　　　　　　（4）　　　　式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：　　　　　　　　　　　L=L0lmb 　　　　　　　　　　　　　　　　　（5）　　　　式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。

　　由式（4）和式（5）可知，新设计规范对公式的形式及有关参数的确定上都进行了较大的修订，加热由门窗缝隙渗入室内的冷空气的耗热量的计算将更加合理和精确　　3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；　　4）建筑内部设备得热；　　5）通过其他途径散失或获得的热量；　　　　2．2　节能标准建筑大批量指标计算方法　　建筑物耗热量指标qH(W/ m2)建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量建筑物耗热量指标qH计算公式如下：　　　　　　　　　　qH = qH?T + qINF - qI?H 　　　　　　　　　　　　　（6）　　　　1）　qH?T为单位建筑面积通过围护结构的传热耗热量，应分别按屋顶、外墙、外窗、外门、阳台门下部门芯板、地面、楼梯间隔墙、户门等分项计算后汇总，且计算公式如下：　　　　　　　 　　　　　　　　（7）　　式中ti、te、εi、Ki、Fi、Ao为全部房间平均室内计算温度（℃），采暖期间室外平均温度（℃），围护结构传热的修正系数，传热系数(W/ m2?K）、面积（m2)及建筑面积（m2)　　2）　qINF为单位建筑面积的空气渗透耗热量(W/ m2)，且计算公式如下：　　　　　　　 　　　　　　　　 （8）　　式中CP、ρ、N、V分别是空气比热容、密度，换气次数和换气体积（m3)。

　　3）qI?H为单位建筑面积的建筑物内部得热(W/ m2)，包括炊事、照明、家电和人体散热，住宅建筑取3.80W/ m2　　 3 设计规范与节能标准差异比较分析　　　　3．1 概念差异　　　　1）采暖设计热负荷指标和建筑物耗热量指标是不完全相同的两个概念前者是在设计室内外条件下能耗量，其值是按设计规范计算得到的为确定最不利工况时达到室内温度所必须设计的采暖设备的依据，北京地区其值不宜超过52.0 W/ m2；后者是在全采暖期间内的耗热量的平均值，其值是按节能标准计算得到的，可用以计算全年采暖能耗量，北京地区其值不应超过20.6 W/ m2 　　2）在计算围护结构传热和冷风渗透耗热量时，设计规范中都用到了最大温差(tn-twn)，而节能标准中都用到了平均温差(ti-te)，二者的差异是很大的以北京地区为例，前者一般为27℃（厨房为24℃，卫生间为34℃），后者统一为17.6℃，前者为后者的1.534倍；　　3）设计规范是从纯渗透的角度出发（卫生间除外）确定渗透耗热量，而节能标准是从换气的角度出发确定渗透耗热量　　　　　　　　　　　　　　　　节能标准与设计规范中各围护结构的传热系数 　表1 围护结构 传热系数[W/(m2?K)] 名称 朝向 节能标准 设计规范 规范/标准屋顶 　 0.62 0.62 1.00 外墙 南、西、北 0.81 0.78 0.96 南、北 0.81 1.00 1.23 东 0.81 1.07 1.32 外窗 东、南、西、北 2.70 3.95 1.46 不采暖楼梯间 隔墙 1.04 1.04 1.00 户门 2.00 2.91 1.46 外门 东门、西门 2.70 4.。
