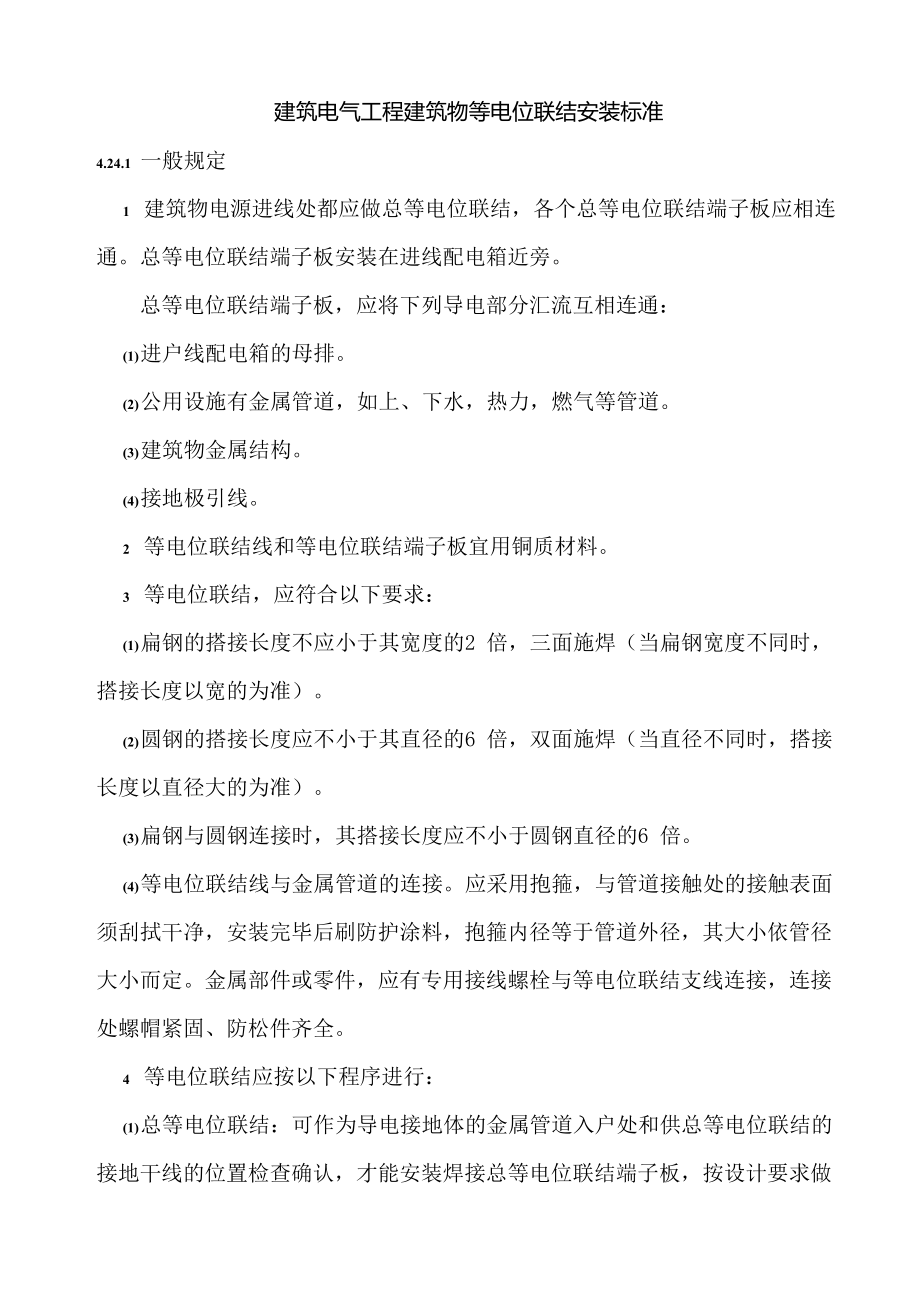

建筑电气工程建筑物等电位联结安装标准4.24.1 一般规定1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通总等电位联结端子板安装在进线配电箱近旁总等电位联结端子板，应将下列导电部分汇流互相连通：(1) 进户线配电箱的母排2) 公用设施有金属管道，如上、下水，热力，燃气等管道3) 建筑物金属结构4) 接地极引线2 等电位联结线和等电位联结端子板宜用铜质材料3 等电位联结，应符合以下要求：(1) 扁钢的搭接长度不应小于其宽度的2 倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）2) 圆钢的搭接长度应不小于其直径的6 倍，双面施焊（当直径不同时，搭接长度以直径大的为准）3) 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6 倍4) 等电位联结线与金属管道的连接应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全4 等电位联结应按以下程序进行：(1) 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；(2) 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；(3) 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。
5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω4.24.2 施工准备4.24.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求4.24.2.2 材料准备接地干线（铜或钢），总等电位联结端子板、等电位联结线、防护涂料、电焊条等4.24.2.3 施工机具1 主要安装机具：手锤、电焊机、钢锯、气焊工具、压力案子、电锤、冲击钻、常用电工工具等2 主要检测机具：线坠、卷尺、接地电阻测试仪等4.24.2.4 作业条件1 防雷接地装置安装完毕2 配电箱等电气设备、各专业管路安装完毕4.24.3 材料质量控制同本标准4.21.3 节相关内容4.24.4 施工工艺总等电位联接系统施工工艺1 工艺流程：接地线-等电位箱安装-与金属设备连接-与金属管道及构件连接-测试图4.24.4 总等电位联接系统工艺流程2 施工要点(1) 端子板应采用紫铜板，根据设计要求的规格尺寸加工端子箱尺寸及箱顶、底板孔规格和孔距应符合设计要求。
2) MEB 线截面应符合设计要求相邻管道及金属结构允许用一根MEB 线连接3) 利用建筑物金属体做防雷及接地时，MEB 端子板宜直接短捷地与该建筑物用作防雷及接地的金属体连通3 等电位联结导通性的测试：等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变4～24V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试4.24.5 成品保护1 其他专业在施工时注意保护等电位联结，不得损坏接地线2 安装等电位时，不得破坏其他专业已安装完毕的设施；3 不得随意改动电气器具接线4 喷浆前，必须预先将等电位联结线用纸包好5 搬运物体时，不得碰坏等电位联结线4.24.6 安全、环保措施1 搬运材料、机具、设备时，应小心谨慎，防止碰撞损坏材料、机具和设备，同时注意人身安全，防止碰伤、砸伤2 刷油防腐现场严禁有火源、热源操作时严禁吸烟等3 使用机械时产生的噪音要有防止噪音扩散的措施4 施工现场保持清洁，做到工完场清。
施工中产生的垃圾，机械产生的油污应及时清干净4.24.7 质量标准4.24.7.1 主控项目1 建筑物等电位联结干线应从与接地装置有不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接支线间不应串联连接检验方法：观察检查2 等电位联结的线路最小允许截面应符合表4.24.7.1 的规定：表4.24.7.1 线路最小允许截面（mm2）材 料截 面干 线支 线铜166钢5016检验方法：实测和检查安装记录4.24.7.2 一般项目1 等电位联结的可接近裸露导体或其他金属部件，构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常检验方法：观察检查和检查试验记录2 需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固，防松零件齐全检验方法：观察检查4.24.8 质量验收建筑物等电位联结分项工程的施工质量验收应按每系统作为检验批检验批的抽查数量：抽查10%检验批质量验收记录当地政府主管部门无统一规定时，宜采用《建筑物等电位联结检验批质量验收记录表》060703。
