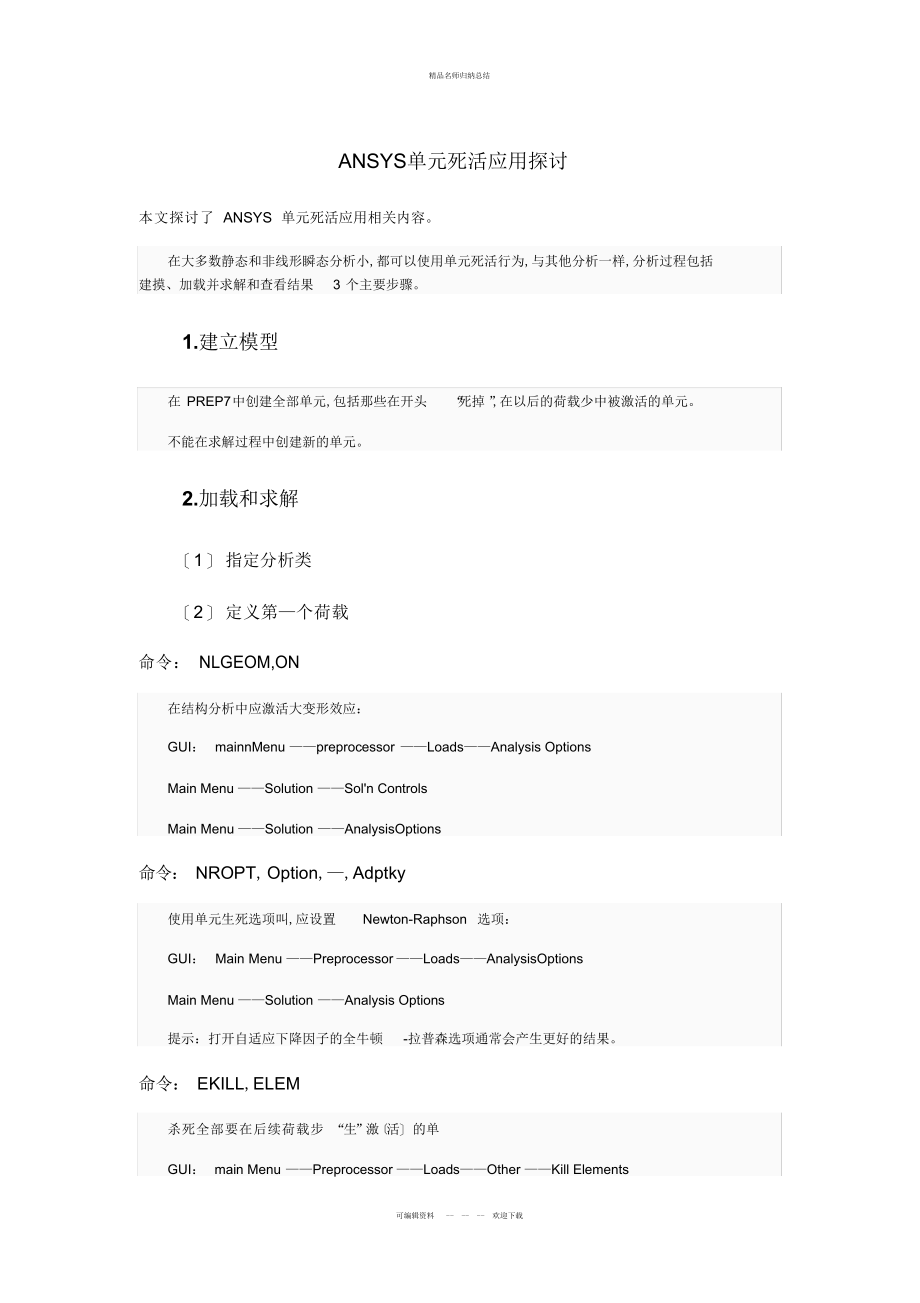

精品名师归纳总结ANSYS单元死活应用探讨本文探讨了 ANSYS 单元死活应用相关内容在大多数静态和非线形瞬态分析小,都可以使用单元死活行为,与其他分析一样,分析过程包括建摸、加载并求解和查看结果 3 个主要步骤1.建立模型在 PREP7中创建全部单元,包括那些在开头 “死掉 ”,在以后的荷载少中被激活的单元不能在求解过程中创建新的单元2.加载和求解〔1〕 指定分析类型〔2〕 定义第—个荷载步命令： NLGEOM,ON在结构分析中应激活大变形效应：GUI： mainnMenu ——preprocessor ——Loads——Analysis OptionsMain Menu ——Solution ——Sol'n ControlsMain Menu ——Solution ——AnalysisOptions命令： NROPT, Option,—,Adptky使用单元生死选项叫,应设置 Newton-Raphson 选项：GUI： Main Menu ——Preprocessor ——Loads——AnalysisOptionsMain Menu ——Solution ——Analysis Options提示：打开自适应下降因子的全牛顿 -拉普森选项通常会产生更好的结果。
命令： EKILL,ELEM杀死全部要在后续荷载步 “生”激〔活〕 的单元：GUI： main Menu ——Preprocessor ——Loads——Other ——Kill Elements可编辑资料 -- -- -- 欢迎下载精品名师归纳总结Main Menu ——Solution ——Other ——Kill Elements命令： ESTIF,KMULT重新定义刚度缩减因子：GUI： Main Menu ——Preprocessor ——Loads——Other ——SfiffnessMult Main Menu ——Solution ——Other ——StiffnessMult注童：不与任何 “生”的单元相连的结点将可能 “漂移”,为了削减求解的方程数和防止病态条件,需要约束死的自由度当单元变 “生”时,必需删除这些人为约束第一个荷载步的命令流示例：TIME,... . 定义荷载步时间NLGEOM,ON . 打开大变形效应NROPT,FULL .设定牛顿 -拉普森选项ESTIF,... . 设定刚度端蔽因子 〔 可选〕 ESEL,... . 挑选在本荷效步要杀死的单元EKILL,... . 杀死挑选的单元ESEL,S,LIVE . 挑选全部活的单元NSLE,S .挑选全部活的结点NSEI,INVE . 挑选全部死的结点 〔 不与任何活动单元相连的结点 〕0,ALL,ALL,0 . 约束全部死的结点 〔 可选〕 NSELALL .挑选全部结点ESEL,ALL .挑选所打单元D,... . 施加合适的约束F,... . 在“生”的结点上施加合适的自由度荷载SF,... . 施加合适的单元分布苘载BF,... . 施加合适的体荷载SAVE .储存数怀库SOLVE .求解可编辑资料 -- -- -- 欢迎下载精品名师归纳总结〔3〕 定义后续荷载步。
在后续荷载步中,用户可以杀死或激活单元杀此单元：杀死全部要在后续荷载步 “生”激〔活〕 的单元： ' 命令： EKILL,ELEM' GUI ： Main Menu ——preprocessor ——Loads ——Other ——Kill Elements Main Menu ——Solution ——Other ——Kill Elements激活单元：● 命令： EALIVE,ELEM● GUI： Main Menu ——Preprocessor ——Loads——Other ——Activate Elem Main Menu ——Solution ——Other Activate Elem后续荷载步的命令流示例：TIME,...ESEL,... . 挑选要杀死的单元EKILL,... . 杀死所挑选的单元ESEL,... . 挑选要徼活的单元EALIVE, ... . 激活所挑选的单元FDELE,... . 删除死结点自由度荷载D,... . 约束死的结点自由度F,... . 在生的结点施加合适的结点自由度荷载DDELE, .删除重新激活的结点自由度上的约束SAVESOLVE留意：单元包含生死行为时,求解多个荷栽步不能使用荷载步文件法。
荷载步文件不能记录单元的生死状态可编辑资料 -- -- -- 欢迎下载精品名师归纳总结3. 查看结果对包含单元生死的分析进行后处理时,方法基本按标准的后处理方法需要指出的是,“死”的单元仍保持在模型中,在图形显示和列表输出时仍包括 “死”的单元在使用 PLNSOL 命令〔GUI ：Utility Menu ——Plot——Results ——Contour Plot ——Nodal Solution〕 显示结点平均结果时, “死”的单元将会 “污染”结果在后处理时,建议使用 ESEL 命令移走 “死”的单元4. 通过 ANSYS 运算结果掌握单元生死有些时候,无法明确指定单元 “生”和”死”的时间点或空间位置例如,热分析中要杀死已经熔化的单元,但事先并不知道单元的准确位置单元的位置要以程序运算的温度为标准进行判定可以使用下面的命令来判定和挑选临界单元将单元运算结果储备到单元表：命令： ETABlE, Lab,Item ,Comp● GUI： Main Menu ——General Postproc ——Element Table ——Define Table使用挑选命令挑选临界单元：● 命令： ESEl,Type ,item , ComP,VMIN , VMAX,VINC ,KABS● GUI： Utility Menu ——Select ——Entities通过运算结果掌握单元生死命令流：/SOLU . 进入求解器... . 设置求解选项SOLVE .开头求解FINISH./POST1 . 进入后处理器 POST1可编辑资料 -- -- -- 欢迎下载精品名师归纳总结SET,... . 储备总的等效匝变到单元表ETABLE,STRAIN,EPTO,EQV. 挑选全部总的等效应变大于 0.2 的单元ESEL,S, ETAB,STRAIN,O,20FINISH./SOLU . 垂新进入求解器ANTYPE,REST .定义进行重启动分析EKILL,ALL . 杀死析选定的单元ESEL,All . 重新挑选全部单元... . 连续完成下面的求解分析可编辑资料 -- -- -- 欢迎下载。
