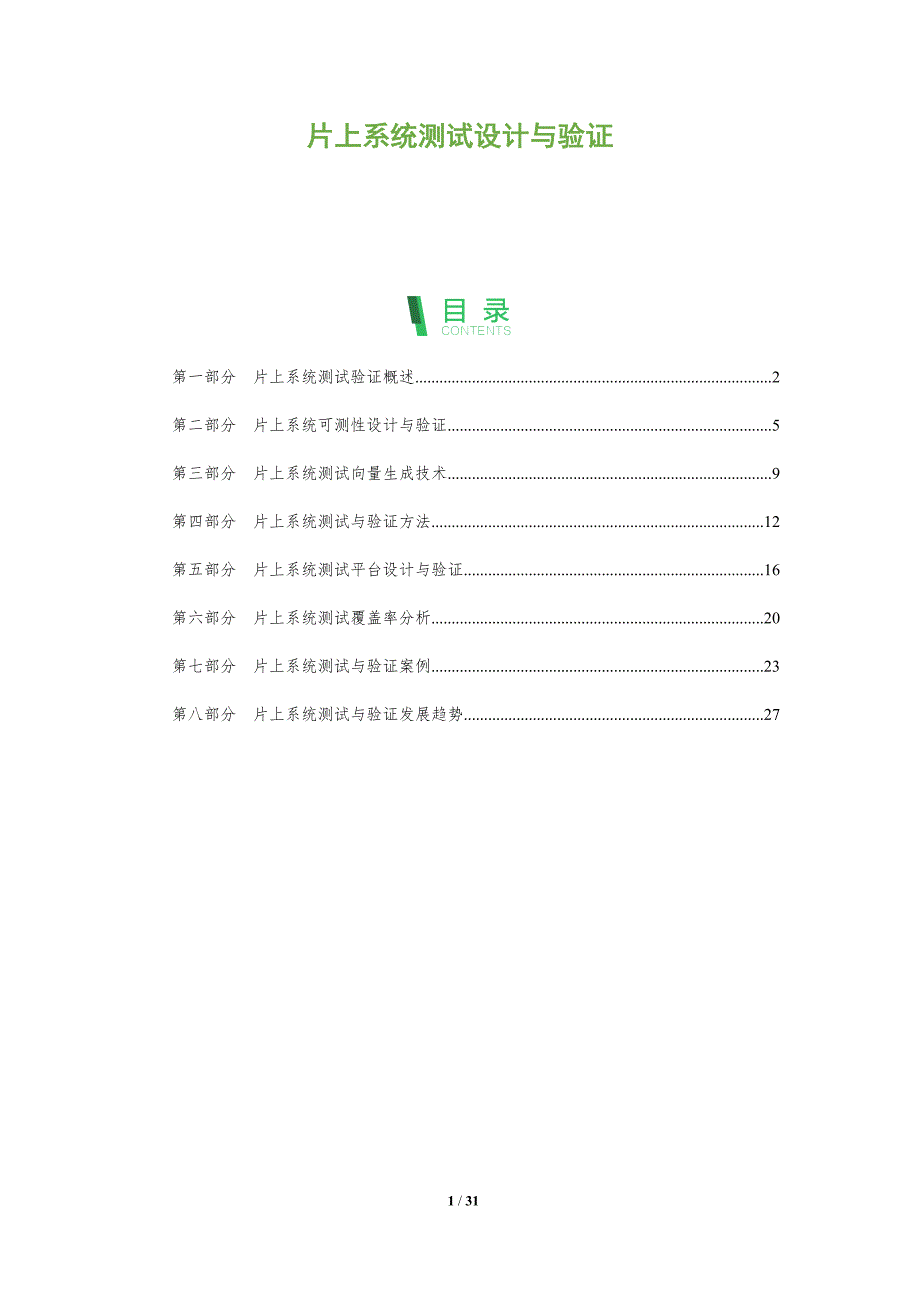

片上系统测试设计与验证 第一部分 片上系统测试验证概述 2第二部分 片上系统可测性设计与验证 5第三部分 片上系统测试向量生成技术 9第四部分 片上系统测试与验证方法 12第五部分 片上系统测试平台设计与验证 16第六部分 片上系统测试覆盖率分析 20第七部分 片上系统测试与验证案例 23第八部分 片上系统测试与验证发展趋势 27第一部分 片上系统测试验证概述关键词关键要点【片上系统测试验证的目的】：1. 确保片上系统能够满足设计要求和规格2. 发现并修复设计中的错误和缺陷3. 评估片上系统的性能和功耗片上系统测试验证的类型】： 片上系统测试验证概述片上系统（SoC）测试验证是指对SoC设计的准确性、功能性和性能进行评估和确认的过程，确保SoC能够满足其设计规范和要求SoC测试验证包括一系列测试和验证活动，通常分为以下四个阶段：1. 设计验证（DV）：在这一阶段，对SoC的设计进行验证，确保设计符合其规格和要求DV通常通过形式验证、仿真和原型验证等方法进行2. 硬件验证（HV）：在这一阶段，对SoC的硬件实现进行验证，确保硬件能够正确实现设计的功能和性能HV通常通过硬件仿真、原型验证、板级测试等方法进行。
3. 软件验证（SV）：在这一阶段，对SoC的软件实现进行验证，确保软件能够正确实现设计的功能和性能SV通常通过软件仿真、单元测试、集成测试、系统测试等方法进行4. 系统验证（System Verification）：在这一阶段，对SoC的整个系统进行验证，确保系统能够满足其设计规范和要求系统验证通常通过系统仿真、系统测试、原型验证等方法进行SoC测试验证是一项复杂且耗时的过程，需要多种测试和验证方法的结合SoC测试验证的成本和时间往往占整个SoC开发周期的很大一部分，因此需要在前期对SoC测试验证的策略和方法进行充分的规划和设计 SoC测试验证方法SoC测试验证的方法有很多，根据不同的测试和验证目的和对象，可以分为以下几类：1. 形式验证：形式验证是一种数学化的验证方法，通过对设计模型进行形式化分析，验证设计是否满足其规格和要求形式验证能够发现设计中的逻辑错误和设计缺陷，但不能发现设计中的实现错误2. 仿真：仿真是一种动态的验证方法，通过对设计模型进行仿真，验证设计的功能和性能是否满足其规格和要求仿真能够发现设计中的逻辑错误、设计缺陷和实现错误，但仿真需要大量的时间和计算资源3. 原型验证：原型验证是一种物理的验证方法，通过构建SoC的原型系统，验证SoC的功能和性能是否满足其规格和要求。
原型验证能够发现设计中的逻辑错误、设计缺陷和实现错误，但原型验证的成本和时间往往比较高4. 板级测试：板级测试是一种物理的验证方法，通过对SoC的电路板进行测试，验证SoC的功能和性能是否满足其规格和要求板级测试能够发现SoC中的制造缺陷和装配缺陷，但板级测试的成本和时间往往比较高5. 软件验证：软件验证是一种动态的验证方法，通过对SoC的软件进行测试，验证软件的功能和性能是否满足其规格和要求软件验证能够发现软件中的逻辑错误、软件缺陷和实现错误，但软件验证需要大量的时间和人工资源6. 系统验证：系统验证是一种动态的验证方法，通过对SoC的整个系统进行测试，验证系统是否满足其规格和要求系统验证能够发现系统中的逻辑错误、系统缺陷和实现错误，但系统验证需要大量的时间和人工资源 SoC测试验证的挑战SoC测试验证面临着许多挑战，其中主要包括：1. SoC设计的复杂性：随着SoC设计的规模和复杂性不断增加，SoC测试验证的任务也变得越来越复杂和困难2. SoC测试验证的时间和成本：SoC测试验证往往需要大量的时间和成本，尤其是对于大型和复杂的SoC设计3. SoC测试验证的方法和工具：SoC测试验证需要多种测试和验证方法和工具的结合，如何选择和使用合适的测试和验证方法和工具是一项具有挑战性的任务。
4. SoC测试验证的自动化：SoC测试验证是一个重复性很强的任务，如何实现SoC测试验证的自动化是一项重要的挑战5. SoC测试验证的覆盖率：SoC测试验证需要达到一定的覆盖率才能确保SoC的质量，如何衡量和提高SoC测试验证的覆盖率是一项重要的挑战 SoC测试验证的发展趋势SoC测试验证领域正在不断发展，主要的发展趋势包括：1. SoC测试验证的自动化：SoC测试验证的自动化是未来发展的重点，通过自动化可以减少SoC测试验证的时间和成本，提高SoC测试验证的效率2. SoC测试验证的覆盖率：SoC测试验证的覆盖率是衡量SoC测试验证质量的重要指标，未来将重点研究如何提高SoC测试验证的覆盖率3. SoC测试验证的方法和工具：随着SoC设计的复杂性不断增加，对SoC测试验证的方法和工具提出了更高的要求，未来将重点研究如何开发和应用新的SoC测试验证方法和工具4. SoC测试验证的标准化：SoC测试验证的标准化是未来发展的另一个重点，通过标准化可以实现SoC测试验证方法和工具的互操作性，从而提高SoC测试验证的效率和质量第二部分 片上系统可测性设计与验证关键词关键要点片上系统可测性设计中的测试访问机制1. 片上系统中，测试访问机制是设计可测性的关键技术，用于有效访问和控制系统内部的单元和信号，实现对系统功能的测试和故障诊断。
2. 测试访问机制的主要类型有扫描链、边界扫描和BIST（内置自测试）扫描链是通过特殊的控制信号将器件内部的寄存器连接成一个或多个移位寄存器链，实现对寄存器内容的装入和输出边界扫描是IEEE 1149.1标准定义的一种测试访问机制，通过专门的边界扫描寄存器实现对芯片输入/输出引脚的访问和控制BIST是将测试电路和控制逻辑集成到芯片内部，实现对芯片功能的自动测试3. 选择合适的测试访问机制需要考虑片上系统的规模、功能复杂度、测试覆盖率要求和成本等因素片上系统可测性设计中的测试模式1. 片上系统可测性设计中，测试模式是指系统在测试过程中所处的特殊状态，在此状态下，系统内部的单元和信号可以被测试访问机制访问和控制2. 测试模式通常包括正常模式、测试模式和诊断模式正常模式是系统正常工作时的状态，测试模式是用于测试系统功能的状态，诊断模式是用于故障诊断和故障定位的状态3. 设计测试模式时，需要考虑模式的转换机制、模式的控制方式、模式的安全性和模式对系统性能的影响等因素片上系统可测性设计中的测试覆盖率1. 片上系统可测性设计中，测试覆盖率是指测试用例对系统中所有可能故障的覆盖程度，是衡量测试有效性的重要指标。
2. 测试覆盖率可以分为代码覆盖率、路径覆盖率和故障覆盖率等不同类型，不同的覆盖率类型反映了不同的测试目标和测试策略3. 提高测试覆盖率是可测性设计的重要目标，可以通过增加测试用例、改进测试方法和优化测试策略等手段来提高测试覆盖率片上系统可测性设计中的测试验证1. 片上系统可测性设计中的测试验证是指对设计中引入的可测性结构和机制进行评估和验证，以确保它们能够有效地支持测试和故障诊断2. 测试验证通常包括功能验证、可测性验证和诊断验证等内容，功能验证是验证可测性结构和机制是否能够满足系统功能测试的需求，可测性验证是验证可测性结构和机制是否能够提供足够的测试覆盖率，诊断验证是验证可测性结构和机制是否能够支持故障诊断和故障定位3. 测试验证是可测性设计的重要步骤，通过测试验证可以发现设计中的问题和缺陷，并及时进行修改和优化，从而提高系统的可测性和可靠性片上系统可测性设计中的可测性设计方法1. 片上系统可测性设计方法是指在系统设计过程中采用各种技术和策略来提高系统的可测性，使其更容易进行测试和故障诊断2. 可测性设计方法包括结构可测性设计方法和功能可测性设计方法结构可测性设计方法是指在系统架构和电路设计中采用各种技术来提高系统的可测性，例如使用可扫描寄存器、边界扫描和BIST等。
功能可测性设计方法是指在系统功能设计和测试用例设计中采用各种技术来提高系统的可测性，例如使用可观察性设计、可控制性设计和可诊断性设计等3. 可测性设计方法的选择需要考虑系统的设计复杂度、测试成本、测试覆盖率要求和系统性能等因素片上系统可测性设计中的前沿技术1. 片上系统可测性设计的前沿技术包括先进的可测性结构、基于机器学习和人工智能的可测性技术、纳米级可测性技术和异构集成可测性技术等2. 先进的可测性结构包括三维可扫描寄存器、时钟域隔离可测性结构和可重构可测性结构等，这些结构可以提高系统的可测性和测试效率3. 基于机器学习和人工智能的可测性技术是指利用机器学习和人工智能算法来优化测试用例、生成测试模式和进行故障诊断，从而提高测试的有效性和效率 片上系统可测性设计与验证 1. 可测性设计方法片上系统 (SoC) 的可测试性设计 (DFT) 至关重要，它可以确保在生产过程中和使用期间检测和诊断故障DFT 方法包括：- 边界扫描测试(BIST)：使用专用测试结构来测试芯片上的互连网络和逻辑块BIST 可以内置于 SoC 中，也可以使用外部测试仪执行 设计用于可测试(DFT)：使用特殊设计技术来提高 SoC 的可测试性。
这些技术包括： - 插入测试点：在 SoC 中添加额外的测试点，以便访问内部节点进行测试 - 扫描路径：将 SoC 中的逻辑块连接成一条或多条扫描路径，以便通过串行方式进行测试 - 寄存器分离：将 SoC 中的寄存器与组合逻辑分离，以便单独测试寄存器 2. 可测性验证方法可验证性验证(DFTV) 是指验证 DFT 设计是否能够有效地检测和诊断故障DFTV 方法包括：- 功能测试： 使用测试向量来测试 SoC 的功能，并验证 DFT 结构是否能够检测所有可能的故障 故障模拟： 使用故障模拟器来模拟各种故障，并验证 DFT 设计是否能够检测这些故障 测试： 使用测试技术来检测 SoC 在运行过程中的故障 3. 片上系统可测性设计与验证的挑战片上系统可测性设计与验证面临着许多挑战，包括：- SoC 的复杂性： SoC 的复杂性不断增加，这使得 DFT 设计和验证变得更加困难 测试成本： DFT 设计和验证的成本很高，这可能会影响产品的价格 时间压力： SoC 的开发周期很短，这使得 DFT 设计和验证的时间非常有限 4. 片上系统可测性设计与验证的未来发展片上系统可测性设计与验证的未来发展方向包括：- 自动化 DFT 设计与验证工具： 开发自动化 DFT 设计与验证工具可以降低成本和缩短开发周期。
测试技术： 开发测试技术可以提高 SoC 在运行过程中的可靠性 新的 DFT 方法： 开发新的 DFT 方法可以提高 SoC 的可测试性，降低 DFT 的成本第三部分 片上系统测试向量生成技术关键词关键要点基于约束的测试向量生成1. 利用约束求解器生成满足设计约束的测试向量，提高测试向量的覆盖率和有效性2. 约束可以是设计规范、功能规格或其他形式的约束条件，约束求解器可以是SAT求解器、SMT求解器或其他求解算法3. 基于约束的测试向量生成技术可以有效地提高测试向量的质量和覆盖率，降低测试成本和时间基于随机的测试向量生成1. 利用随机数生成器生成随机的测试向量，通过大量随机测试向量的执行来覆盖设计空间。
