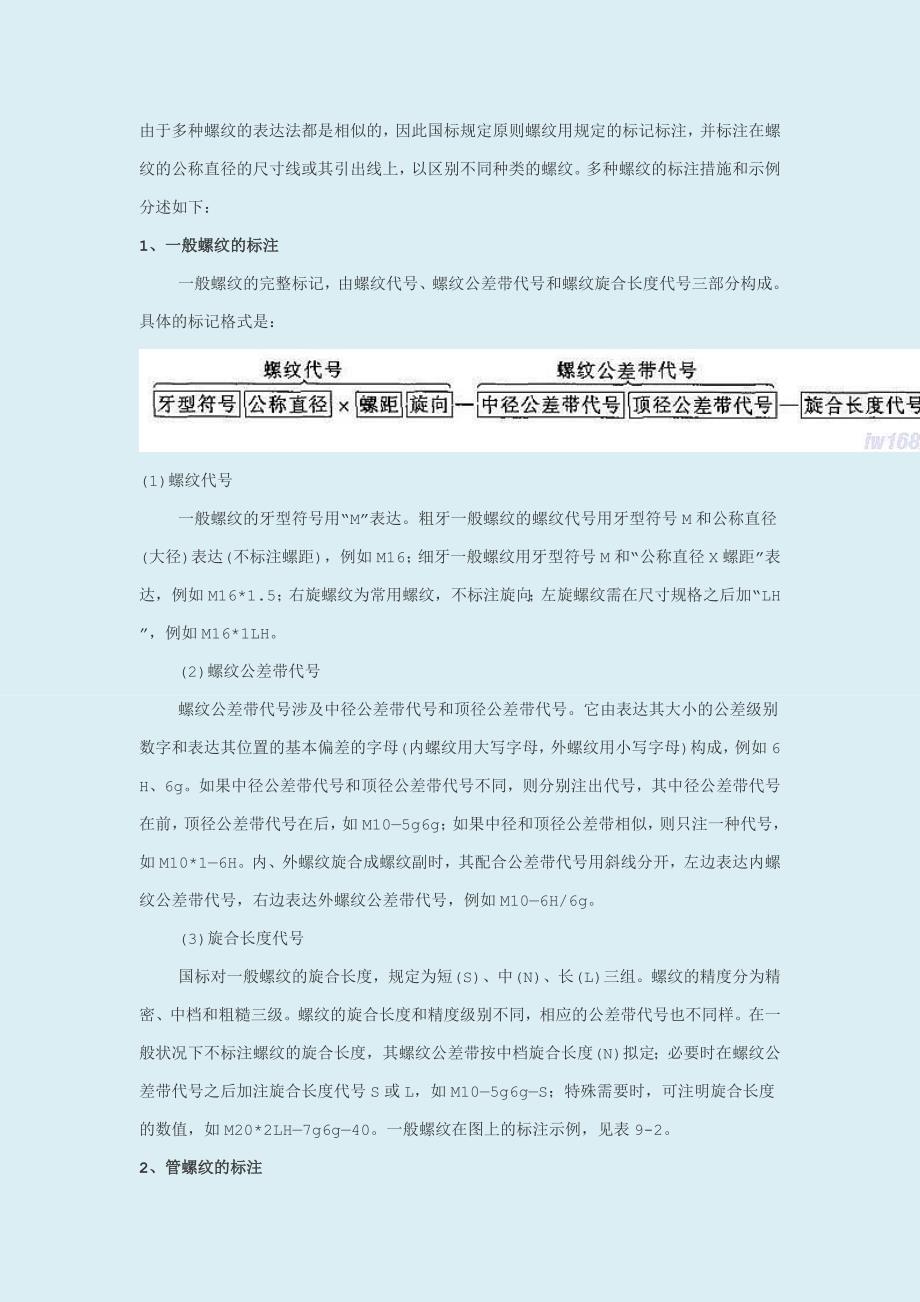

由于多种螺纹的表达法都是相似的，因此国标规定原则螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹多种螺纹的标注措施和示例分述如下：1、一般螺纹的标注 一般螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分构成具体的标记格式是：(1)螺纹代号 一般螺纹的牙型符号用“M”表达粗牙一般螺纹的螺纹代号用牙型符号M和公称直径(大径)表达(不标注螺距)，例如M16；细牙一般螺纹用牙型符号M和“公称直径X螺距”表达，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M16*1LH (2)螺纹公差带代号 螺纹公差带代号涉及中径公差带代号和顶径公差带代号它由表达其大小的公差级别数字和表达其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)构成，例如6H、6g如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相似，则只注一种代号，如M10*1—6H内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表达内螺纹公差带代号，右边表达外螺纹公差带代号，例如M10—6H/6g。
(3)旋合长度代号 国标对一般螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组螺纹的精度分为精密、中档和粗糙三级螺纹的旋合长度和精度级别不同，相应的公差带代号也不同样在一般状况下不标注螺纹的旋合长度，其螺纹公差带按中档旋合长度(N)拟定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40一般螺纹在图上的标注示例，见表9-22、管螺纹的标注 管螺纹分为55°密封管螺纹和55°非密封管螺纹螺纹标记的内容和格式是：表9-2 一般螺纹标注示例 55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹合用以上框格对非螺纹密封的内管螺纹合用1)上述螺纹标记中的螺纹特性代号分两类：①55°密封管螺纹特性代号：Rp表达圆柱内螺纹，R1表达与圆柱内螺纹相配合的圆锥外螺纹；Rc表达圆锥内螺纹，R2表达与圆锥内螺纹相配合的圆锥外螺纹②55°非密封管螺纹特性代号：G (2)两类螺纹中的尺寸代号，按附录附表1-2和附表1-3的第一栏标注在螺纹特性代号之后，例如Rp1，Rcl/2，Gll/2等 (3)公差级别代号只对55°非密封的外管螺纹，分为A、B两个级别，在尺寸代号后注明。
对内螺纹，不标记公差级别代号例如G2A，G2B，G2 (4)螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH"例如G1/2LH、G3/4B—LH5)表达螺纹副时，对55°非密封管螺纹，仅需标注外螺纹的标记代号；对55°密封管螺纹，其标记需用斜线分开，左边表达内螺纹，右边表达外螺纹，例如Rp/R12，Rc/R21/2LH管螺纹的标注示例见表9-3应注意管螺纹的尺寸代号并不是螺纹的大径，因而此类螺纹需用指引线自大径圆柱(或圆锥)母线上引出标注，而不能像标注一般线性尺寸那样引用箭头注写在大径尺寸线上作图时，可根据尺寸代号查出螺纹的大径例如尺寸代号为“1”时，螺纹的大径为33.249mm表9—3 管螺纹标注示例除上述两种管螺纹外，国标又颁布了GB/T12716—1991《60°圆锥管螺纹》，其代号为NPT；GB/T1415—1992《米制锥螺纹》，其代号为ZM这两种螺纹的标注示例，可参阅国标《技术制图》与国标《机械制图》(1996年3月出版)3、梯形螺纹的标注 梯形螺纹的完整标记，由螺纹代号、公差带代号及旋合长度代号构成其具体的标记格式，分下列两种状况： 单线梯形螺纹：多线梯形螺纹：(1)梯形螺纹的牙型符号为“Tr"。
左旋螺纹的旋向代号为LH，需标注；右旋不标例如Tr32*6LH，Tr32*6 (2)梯形螺纹的公差带为中径公差带 (3)梯形螺纹的旋合长度分为中(N)和长(L)两组，精度规定中档、粗糙两种用中(N)时，不标注代号“N”例如Tr40*10—7e，Tr32*12(P6)LH—7e—L内、外螺纹构成螺纹副时，其标记如Tr4O*7—7H/7e4、锯齿形螺纹的标注 锯齿形螺纹标注的具体格式完全与梯形螺纹相似符合GB/T13576．1—1992原则的锯齿形(3°、30°)螺纹，其牙型符号用“B”表达除此项与梯形螺纹不同外，其他各项的含义与标注措施均同梯形螺纹 标记示例如：B40*7-7A 表达公称直径为40、螺距为7、中径公差带代号为7A、中档旋合长度的右旋锯齿形内螺纹；B40*7LH-7c 表达公称直径为40、螺距为7、中径公差带代号为7c、中档旋合长度的左旋锯齿形外螺纹； B40*14(P7)-8c-L 表达公称直径为40、导程为14、螺距为7、中径公差带代号为8c、长旋合长度的右旋双线锯齿形外螺纹螺纹副的标记示例如：B40*7-7A/7c梯形螺纹和锯齿形螺纹在图上的标注示例，见表9-4。
5、非原则螺纹的标注 对于非原则螺纹，应画出螺纹的牙型，并注出所需要的尺寸及有关规定，如图9—17中非原则的外螺纹表9-4 梯形螺纹和锯齿形螺纹标注示例。
