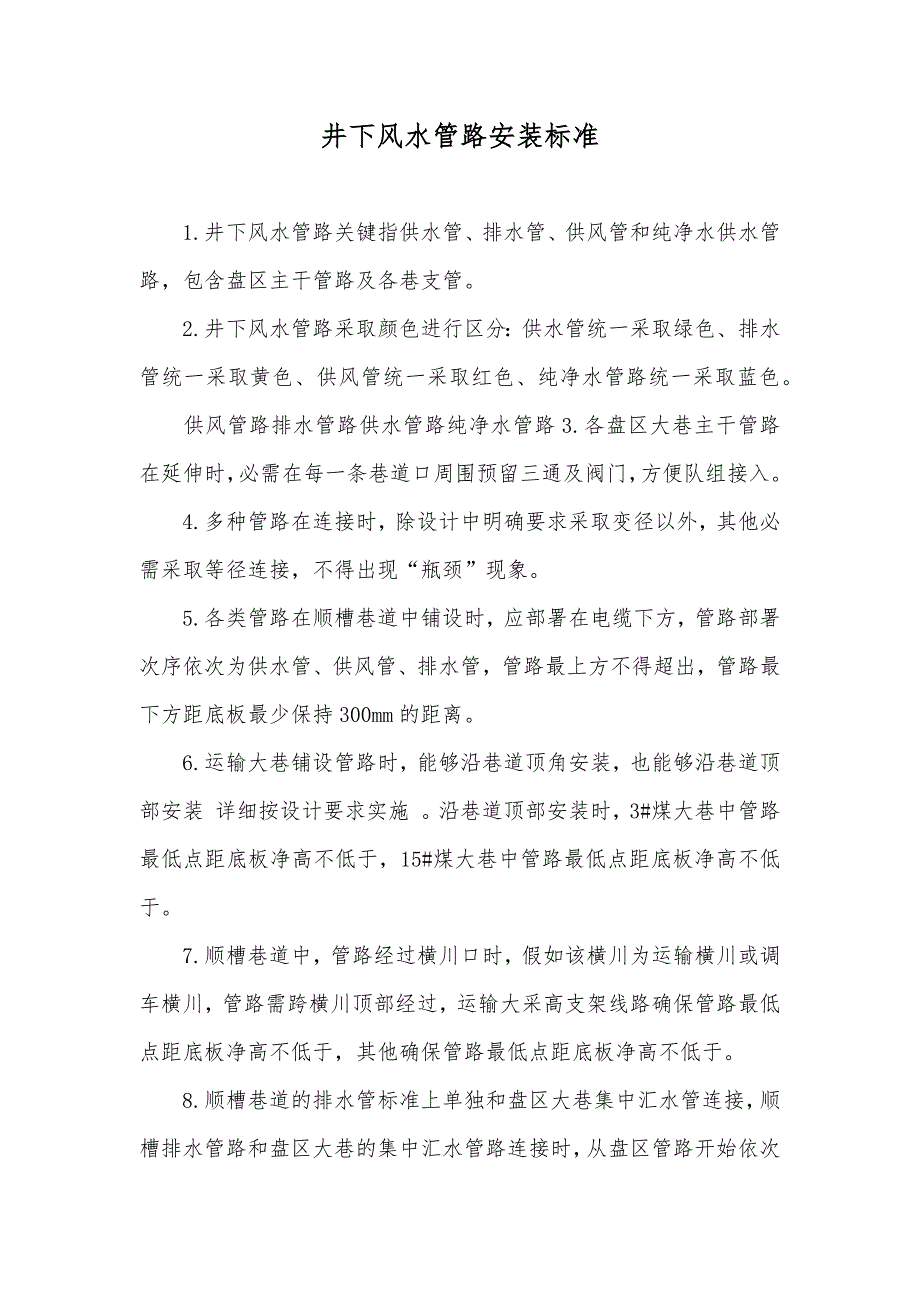

井下风水管路安装标准 1.井下风水管路关键指供水管、排水管、供风管和纯净水供水管路，包含盘区主干管路及各巷支管 2.井下风水管路采取颜色进行区分：供水管统一采取绿色、排水管统一采取黄色、供风管统一采取红色、纯净水管路统一采取蓝色 供风管路排水管路供水管路纯净水管路3.各盘区大巷主干管路在延伸时，必需在每一条巷道口周围预留三通及阀门，方便队组接入 4.多种管路在连接时，除设计中明确要求采取变径以外，其他必需采取等径连接，不得出现“瓶颈”现象 5.各类管路在顺槽巷道中铺设时，应部署在电缆下方，管路部署次序依次为供水管、供风管、排水管，管路最上方不得超出，管路最下方距底板最少保持300mm的距离 6.运输大巷铺设管路时，能够沿巷道顶角安装，也能够沿巷道顶部安装 详细按设计要求实施 沿巷道顶部安装时，3#煤大巷中管路最低点距底板净高不低于，15#煤大巷中管路最低点距底板净高不低于 7.顺槽巷道中，管路经过横川口时，假如该横川为运输横川或调车横川，管路需跨横川顶部经过，运输大采高支架线路确保管路最低点距底板净高不低于，其他确保管路最低点距底板净高不低于 8.顺槽巷道的排水管标准上单独和盘区大巷集中汇水管连接，顺槽排水管路和盘区大巷的集中汇水管路连接时，从盘区管路开始依次是三通DN200/DN100 DN200/DN150 、球阀DN100 DN150 、逆止阀DN100 DN150 、流量计DN100。
球阀、逆止阀、流量计耐压均大于 9.采掘工作面供水管路的多种管件 阀门、三通、密封垫等 压力参数必需和管路相配套，其耐压值须大于等于4mPa 10.多种管件从外观上看必需确保无砂眼、裂纹，密封垫不得有破损残缺现象，同时必需由检修单位 金焰企业或其它检修单位 在地面进行打压试验，经试验合格并验收后方准入井使用 11.采掘工作面安装管路时，只能朝一个方向安装，严禁从两头对向安装，预防管路对接时出现较大错差 12.当管路采取法兰连接时，安装法兰连接前必需进行检验：法兰表面应光滑，不得有砂眼、裂纹、斑点、毛刺等，存在以上缺点时，会降低法兰强度和连接可靠性，会损坏密封垫法兰和法兰对接时，密封垫表面应确保平整 13.法兰和法兰连接时，法兰面和管道中心线垂直并同心，法兰对接平行，其偏差不应大于管道外径的/1000，且不得大于2mm详细标准以下： 序号规格外径 mm 许可偏差 mm 备注≤2mm2DN1501592≤2mm14.法兰的连接螺栓长度应一致，螺母在同一侧，均匀拧紧。
