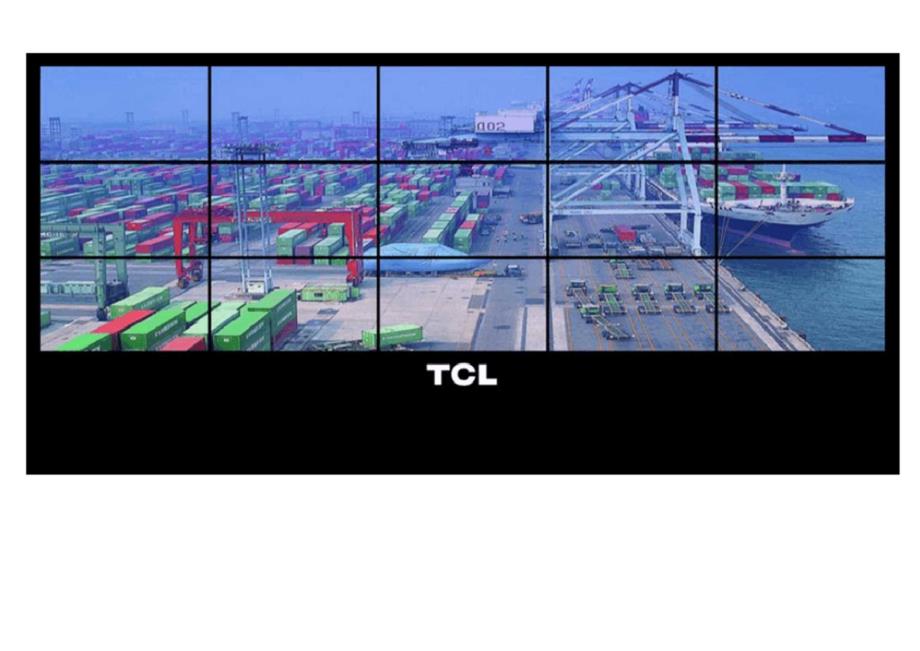

液晶大屏幕拼接系统技术方案1液晶大屏幕拼接系统概述22设计依据22.1 设计标准22.2 设计与安装规范33设计原则44设计理念64.1 新技术导向64.2 系统合理性与经济性并重 65TCL液晶大屏幕特点85.1 TCL大屏幕液晶拼接单元特点 85.2 TCL大屏幕拼接控制系统特点 106系统设计116.1 系统组成部分116.2 大屏幕外观尺寸126.3 系统体系架构126.4 系统功能描述156.5 系统可靠性标准166.6 系统环境要求166.7 安装指导、调试176.8 系统培训177售后服务体系177.1 售后服务范围177.2 售后服务承诺18附录：198系统预算清单201液晶大屏幕拼接系统概述在当今大屏幕显示领域，产品种类繁多，技术日新月异随着液晶显示技术的飞速发展, 具有轻薄、耗电量低、无辐射危险、平面直角显示、影像稳定不闪烁以及能够做到超大尺寸 等优势的液晶显示设备以其卓越的性能和极高的性价比在安防市场领域迅速得到业界和最终 用户的广泛认可TCL公司开发的基于FULL HD液晶拼接单元的液晶大屏幕拼接系统具有世 界领先水平，它集高清晰度数码显示技术、拼接技术、多屏图像处理技术等应用为一体，可 以实现对计算机图像和视频图像信息的综合显示，是一套功能完善、技术先进的信息发布、 显示、管理、控制系统。
TCL液晶大屏幕拼接系统采用高亮度、高对比度、高分辨率、高清晰度、高寿命、超高 可靠性、低功耗、技术先进的 FULL HD液晶拼接单元，支持几乎所有的视频及计算机信号， 控制过程高度智能化并能长期稳定的运行，能够充分满足调度监控、生产、信息处理等各种 需要，被广泛应用于军队、公安、政府、电信、交通、银行、教育等各种机构和各种行业 随着大家液晶大屏幕拼接系统的认识更近一步加深，其普及应用也必将更加广泛2设计依据对大屏幕系统方案的设计，我们始终坚持高起点、高标准、严要求，结合 TCL公司多年来积累的系统设计和工程实施经验，遵循科学合理的设计原则、设计标准和设计规范，突出 先进性、适用性和经济性，且具有一定的超前性，确保系统建成后达到国际一流水平2.1 设计标准所有设计均符合ISO （国际标准化组织）、IEC （国际电工委员会）、ITU-T （国际电信联 盟）、IEEE （电气和电子工程师协会）、GB（国家标准委员会）等标准EIA/TIA568EIA/TIA569EIA/TIA-TSB36/40 ;IEEE802.3 10BASE-T;IEEE802.5 Token Ring ;工业标准及国际商务建筑布线标准；ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局（立^）电源系统总技术要求》（暂行规定）中 有关集中监控的内容;电网综[1997]472号文《通信电源、机房空调集中监控管理系统 （暂行规定）》。
GBJ 232-82《电气装置安装工程施工及验收规范：第十七篇：电气设备交接试验标准篇》 [1983.5.];BG6510-85《30MHZ〜1GHZ音和电视信号的电缆分配系统》；GB 84《通信网技术标准汇编》 [1989.10.];GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.];JGJ/T 16-92《民用建筑电气设计规范》；GB50045-95《高层民用建筑设计防火规范》；GBJ42-81《工业企业通讯设计规范》；GBJ115-87《工业企业通信接地设计规范》；GB50174-93 «电子计算机机房设计规范》；GB/T5465-1996《电气设备用图形符号》；GB/T50169《电气装置安装工程接地装置、施工及验收规范》；GBF232-92 «电气装置安装工程施工及验收规范》；GB2887-89《计算机场地技术条件》；GJB 1649-1993《电子产品防静电放电控制大纲》；GJB 3007-1997《防静电工作区技术要求》等国家标准2.2 设计与安装规范GA/T75-1994《安全防范工程程序与要求》；GA/T74-1994《安全防范系统通用图形符号》；GA/T70-94《安全防范工程费用概预算编制办法》；JGJ/T16-1992《民用建筑电气设计规范》；GB50198-1994《民用闭路监控电视系统工程技术规范》；GY/T106-1999《有线电视广播系统技术规范》；GB50200-1994《有线电视系统工程技术规范》；GB242《电工电子产品基本环境试验规程总则》GB2422《电工电子产品基本环境试验规程名词术语》；GB2423.1《电工电子产品基本产品试验规程，低温试验方法》；GB2421.2《电工电子产品基本环境试验规程，高温试验方法》；GB4943《数据处理设备的安全》；« Lucent SYSTEM吉构化布线系统设计总则》；《建筑与建筑群综合布线工程设计规范》；《建筑与建筑群综合布线工程施工安装规范》。
3设计原则1 .可用性原则大屏幕信息显示系统作为综合性信息显示的的重要场所，系统必须保证实用并切实满足 或高于客户的需求根据客户应用需求的规模和要求，我们将选择最合适的液晶大屏幕拼接 单元、配套的内嵌硬件拼接控制模块和外部控制软件环境组成液晶大屏幕拼接系统配合信 号切换，可以选择任一路信号在大屏幕上的显示；满足不同接入信号的组合显示等需求通 过软件或遥控器控制，快速实现输入信号在液晶大屏幕拼接系统的独立显示或大屏显示2 .先进性原则由于FULL HD1晶拼接单元具备大尺寸、显示质量优异、单位面积成本低、使用寿命长 等特点,它已成为最具发展前景的大型显示器件在与 DLR PDP的竞争中也占据越来越大优势 她标志着当今世界的最新显示和处理技术作为液晶大屏幕拼接系统的显示单元， 能够直接输入RGEB号、Video (BNC信号、YPbPr 信号、S-video信号、DVI信号、HDMI信号，还可以通过内置拼接模块进行 RGBB号、Video 信号、YPbPr信号的拼接显示，若配合矩阵进行信号切换可以实现多路信号的同时输入并可 任意选择一路信号在大屏幕上任一单屏的显示全中文控制界面具有强大的显示控制功能和 简易直观的操作界面。
通过内置硬件拼接模块实现独特的图像拼接补偿处理的技术组合 N XN的大屏幕不会导致图像损伤和失真3 .可靠性原则整个系统可以按照需求全天24小时、一年365天连续工作，所以整个液晶大屏幕拼接系 统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行为了满足大屏幕拼 接系统长年连续运行，因而其设计必须遵循可靠性的原则，在系统设计时，关键部位选用了 高可靠性设备，对于重要的控制节点采用先进的高新技术来保障FULL HD液晶大屏拼接单元的可视角度完全达到水平和垂直双方向 178度，因此在任何角度都可以保证显示质量由于特殊的工作原理， FULL HDS晶拼接单元的响应时间极短几乎完全不受外界电磁场的干扰，运行更稳定，从开始使用到数年后的显示都能保持相同的效 果被动发光的特性也使液晶具有高亮度、高对比度、色彩还原性好、画面清晰、无灼伤现 象且具有极高的分辨率这些优点赋予了 FULL HD液晶在大屏幕显示领域得天独厚的优势4 .标准化原则系统在选用控制技术和设备时，符合国际标准，充分利用各种产品的优势，将它们有机 地结合起来也就是说，要求系统的通信环境、硬件环境、软件环境相互间的依赖减至最小， 充分发挥自身优势；同时，系统的互联为信息互通和网上控制创造有利条件。
5 .经济性原则合理的性价比是系统设计中应当考虑的重要内容因此，所选用的设备在兼顾良好性能 的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行维护成本根据我们的经验，以DLP拼接为例每年灯泡等附件更换就费用不菲，导致系统长期运行 的总成本攀升系统运行期间维护费用的降低，将极大的减轻用户在资金上的负担6 .可扩充性原则随着网络的发展，系统的扩充是必然的，因而在系统设计时充分考虑未来系统扩充的可 行性，在进行扩充时现有设备可得到充分的利用7 .兼容性原则大屏幕系统项目是一个庞大而复杂的系统，需要实现各种子系统的完美汇接，所以系统的兼容性就显得十分必要8 .可维护性、可管理性原则我们从用户角度出发，充分考虑到系统设备的安装、配置、操作方便等需求，提供了强 大的网络管理手段，合理配置和调整系统负载、监视系统状态、控制系统运行4设计理念液晶大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成TCL公司作为专业液晶拼接大屏幕的生产和集成商，针对具体液晶大屏幕拼接系统的需 求进行仔细的分析和研究，在满足用户的系统应用需求需求的前提下，结合长期的工程实践 经验，可以向用户提供完善的系统方案和工程实施服务。
综合考虑系统的技术先进性、可靠 性、性能价格比、升级扩展性能等因素，我公司基于高分辨率（ FULLHD液晶拼接单元的大 屏幕系统设计方案自始至终体现了以下的设计理念：8.1 新技术导向全数字化是我们推荐系统的一个明显标志，从液晶 （FULL HD液晶）单元到控制系统全都 是数字化的，标志着当今世界的最新显示和处理技术我们采用TCL公司出品的DDHD动态全高清电路）三代电路和具有高分辨率和高亮度的 专用FULL H咏晶屏，具有更好的色彩还原和亮度输出性能，以及更长的使用寿命，代表着 显示技术技术的最先进水平目前 FULL HD液晶产品已经在世界范围内迅速推广和应用，在 国内市场上也已有许多成功的案例8.2 系统合理性与经济性并重追求高效、低成本是各行各业逐步走向商业化的必须采取的措施因此，所选用的设备在兼顾合理的、优良的性能基础上，也要考虑经济性，除考虑系统总体造价外还应考虑长期 运行所需的成本在整个方案的设计过程中，本公司在每一个环节都充分考虑到设备配置的 合理性、利用率以及性价比，把用户的投入都用在刀刃上，我们所推荐的全套系统具有低电耗和免维护特点有效地降低了系统运行中的维护费用FULL HD液晶拼接单元耗电低，24小时连续运行无需维护，整机寿命长达 50000小时。
整套 系统运行可大量节省人力费用、电力费用、耗材及维护费用我们从技术层面论述系统的领先性能液晶显示原理及构造： 液晶是利用液状晶体在电压的作用下发生偏转的原理由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点 叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同 的颜色，不同比例的搭配可以呈现出千变万化的色彩液晶本身是不发光的，它靠背光管来 发光，因此液晶屏的取决于背光管由于液晶采用点成像的原因，因此屏幕里面构成的点越 多，成像效果越精细，纵横的点数就构成了液晶的分辨率，分辨率越高，效果越好优点：高分辨率、厚度薄、重量轻、低功耗、长寿命、无辐射40寸46寸拼接单元从技术实现方式主要可分为 DLP拼接、PDPW接、FULL HD液晶拼接等目前, DLP方式由于其亮度较低、体积大等、使用寿命短、维护费用高等缺陷，在技术上已经落后 PD例接方式具有亮度高、对比度高、体积小等优点，但长时间连续使用容易使屏幕灼伤， 出现画面色彩失真、暗块等现象因此，长期以来，等离子技术主要应用于不需要频繁使用 和连续运作的应用场合，而不适应于需要连续不间断工作的控制系统的应用。
我们采用特殊 的材料和工艺，利用最新的科学技术成果并依靠多年的专业技术经验，催生了当今最先进的 液晶大屏幕拼接。
