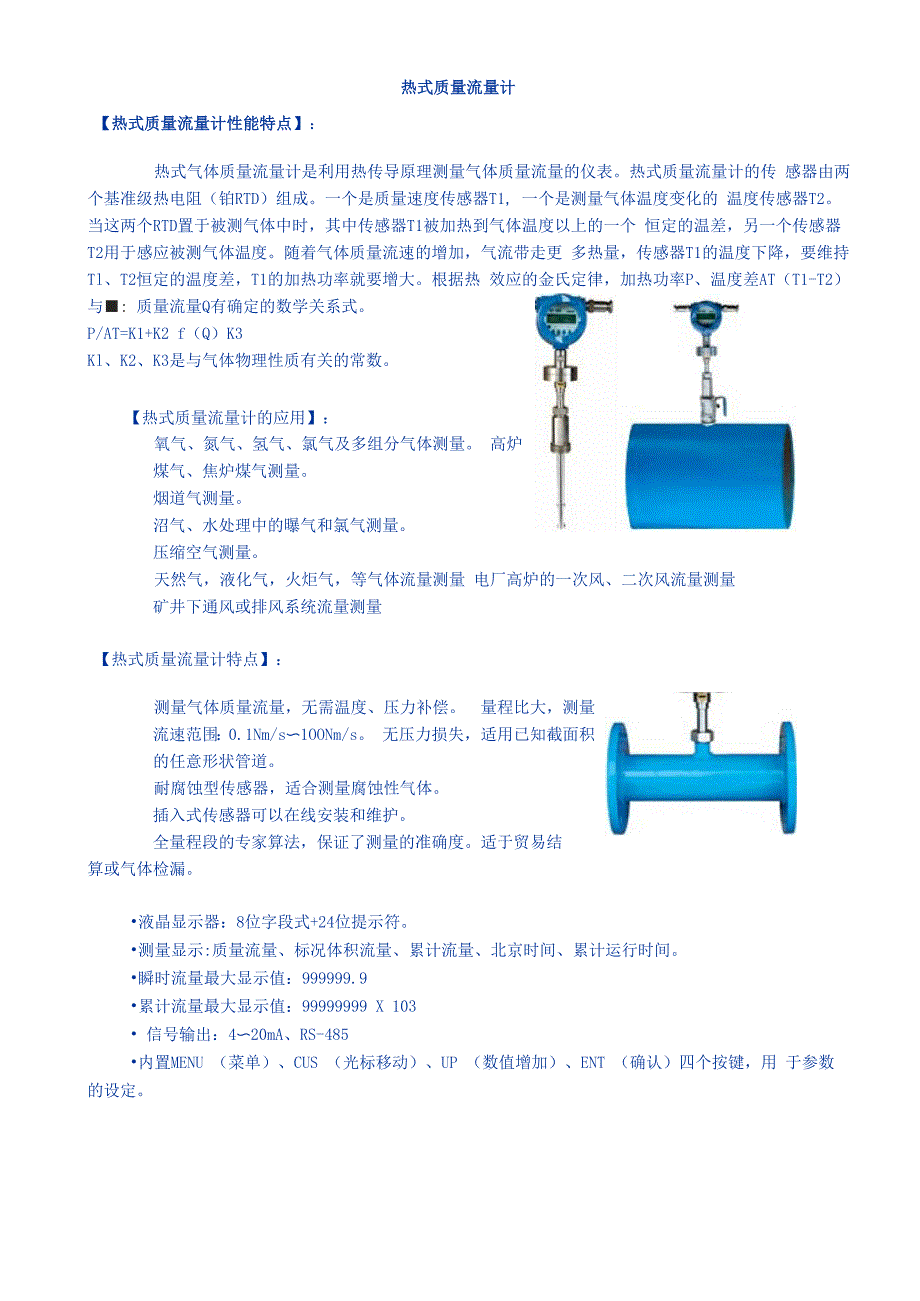

热式质量流量计【热式质量流量计性能特点】：热式气体质量流量计是利用热传导原理测量气体质量流量的仪表热式质量流量计的传 感器由两个基准级热电阻（铂RTD）组成一个是质量速度传感器T1, 一个是测量气体温度变化的 温度传感器T2当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个 恒定的温差，另一个传感器T2用于感应被测气体温度随着气体质量流速的增加，气流带走更 多热量，传感器T1的温度下降，要维持Tl、T2恒定的温度差，T1的加热功率就要增大根据热 效应的金氏定律，加热功率P、温度差AT（T1-T2）与■: 质量流量Q有确定的数学关系式P/AT=K1+K2 f（Q）K3【热式质量流量计的应用】：Kl、K2、K3是与气体物理性质有关的常数氧气、氮气、氢气、氯气及多组分气体测量 高炉煤气、焦炉煤气测量烟道气测量沼气、水处理中的曝气和氯气测量压缩空气测量天然气，液化气，火炬气，等气体流量测量 电厂高炉的一次风、二次风流量测量矿井下通风或排风系统流量测量【热式质量流量计特点】：测量气体质量流量，无需温度、压力补偿 量程比大，测量流速范围：0.1Nm/s〜1OONm/s 无压力损失，适用已知截面积的任意形状管道。
耐腐蚀型传感器，适合测量腐蚀性气体插入式传感器可以安装和维护全量程段的专家算法，保证了测量的准确度适于贸易结算或气体检漏•液晶显示器：8位字段式+24位提示符•测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间•瞬时流量最大显示值：999999.9•累计流量最大显示值：99999999 X 103• 信号输出：4〜20mA、RS-485•内置MENU （菜单）、CUS （光标移动）、UP （数值增加）、ENT （确认）四个按键，用 于参数的设定热式气体质量流量计由一体式流量转换器、流量传感器组成按流量传感器的型式分为：插入式 和管段式热式气体质量流量计一体式热式质量流量计：插入式传感器可安装、维护安装过程是首先在管道外壁上焊 接带有外螺纹的底座，在底座上安装1寸不锈钢球阀，而后用专用工具将管道打直径为22mm的 孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心（传感器 的插入位置出厂时已确定）如果管道材质不能焊接（如铸铁、PVC、玻璃钢、水泥等）， 可以用我公司生产的专用卡具，将传感器固定在管道上插入式传感器适用管道直径：DN80〜6000mm （更大管径订货 时说明）。
管段式热式气体质量流量计：管段式热式气体质量流量计出 厂时已配备和现场管道内径相同的工艺管道与现场管道的 连接方式为法兰连接或螺纹连接法兰标准符合国标 GB/T9119-2000管段式传感器适用管道直径：DN15〜2000mm传感器材质为不锈钢，管道材质为碳钢或不锈钢，特殊 材质订货时说明热式质量流量计管段传感器数据表（螺纹连接）内径(mm) DN重量(Kg)安装长度（mm） L连接螺纹额定压力（MPa）带连接件不带连接件204.5280R3/4〃G1〃254.7280R1〃G11〃1.6MPa405.0280R11/2〃G2 〃注：DN<20mm时，传感器尺寸请咨询我公司插入式管段式测量介质各种气体（乙炔气除外）管径范围DN80~6000mmDN15~2000流速范围0.1Nm/s~100Nm/s（标况条件 20°C, 101.33KPa）准确度±1%介质温度-40~+350C工作压力2.5MPa 4.0MPa供电电源一体式转换器AC220V或DC24V1A 分体式转换器：AC220V响应速度1秒输出信号4~20mA RS~485测量显示质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
传感器防护等级IP68转换器防护等级一体式：IP67 分体壁挂式：IP65 分体盘装式：IP52防爆等级EXd II CT4TMF-5型插入式气体热式流量计工作原理：(1) 流体流过发热物体时，发热物体的热量散失多少与流体的流量成一定 的比例关系具体来说，该流量计的传感器有两只标准级的(铂)RTD, —只用 来做热源，一只用来测量流体温度，流体流过时，两者之间的温度差与流量的大 小成非线性关系，该仪表就可以把这种关系转换为测量流量信号的线性输出2) 扩散原理制造的流量计有两种设计方法：一是：基于恒温差原理；二是基 于恒功率原理基于共同的数据模型：P/AT二A+B (Q)N其中：P―-耗散功率， △T-—两个传感器之间的温差，Q-—质量流量，N-—指数系数，A、B是与气体 的热性能有关的系数3) 原理：AT保持不变，耗散功率P与流体的流量Q成指数函数递增的关 系4) 原理：耗散功率不变，温度差AT与流体的流量Q成指数函数递减的关系TMF-5型插入式气体热式流量计特点：1•性能智能微处理器及模数、数模转换芯片；2•宽量程比1000： 1；大口径，低流速，压损可忽略；3•直接测量质量流量，无须温压补偿；4.低流速测量非常灵敏；5•设计、选型方便，安装、使用简便；6. 用稳定性极高的专利技术铂RTD传感器7. 采用享有专有技术"平衡结构封装”，介质温度自补偿8. 专有算法,可实现高线性、高重复性、高精度9. 实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s10. 可动部件、振动影响可忽略11. 直管段要求不高1-2D12 •介质的温度、压力无关13. 有高温算法，介质温度可达+200°C,14. 高湿算法，实现高精度测量15. 对流量信号内置40点修正16. 线动态校正电流/电压输出17. 粉尘等小颗粒不敏感18. 线不断流装卸，维护方便各类单一或混合气体流量测量。
TMF-5型插入式气体热式流量计技术参数：适用介质：与不锈钢相兼容的一切气体测量范围：0.05 — 120m/s工作温度：-40C - 200C环境温度：-40C - 85C湿度小于90%RH压损： 对于直径大于或等于3英寸的管道可以忽略不计电源要求：18 - 30VDC最大600mA180 — 230VAC 最大 2.5W 100VAC 最大 3.15W输出信号：与质量流量成比例的线形4-20mA精度：1%的读数土 0.5%的满量程重复性：±0.2%F.S耐压： 1.0MPa 1.6Mpa 2.5MPa 4.2MPa响应时间:W850ms外壳材料：压铸铝，探头材料：316L,钽，钛等可选球阀：316L报警输出：继电器常开触点容量220AC/3A或24VDC （只针对流量值的报 警输 出）、可以温度输出显 示：宽屏LCD显示，参数及变量可通过显示屏（带密码保护） 防护等级：IP65TMF-5型插入式气体热式流量计流量范围:仪表型公称通径DN最大号(mm)流量(m”h)TMF-565007TMF-580000TMF-5100600TMF-5125500TMF-5150500TMF-52006500TMF-52500000TMF-53005000TMF-53500000TMF-54005000TMF-54502000TMF-55000000TMF-560055000TMF-57005000TMF-580000000TMF-590030000TMF-5100060000TMF-5120030000TMF-5130070000TMF-5140020000TMF-5150060000应用行业:公用工程---电、气、水处理的监控管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气 ■石油与天然气工业能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量； 火炬气的监控■电力行业燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃 气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量■化学行业烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气 测量；电池工厂各种气体流量测量■冶金行业钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬 火炉等的氢、氧、氮等气体的控制■纸浆与造纸行业废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的 燃气和空气送风测量■食品及医药行业加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气 的流量；热氧化过程中气体流量测量；通风系统；锅炉进气、废气、过程控制 ■环保沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝 气池的气体测量；烟筒烟道排气监测SO2和NOX的排量。
