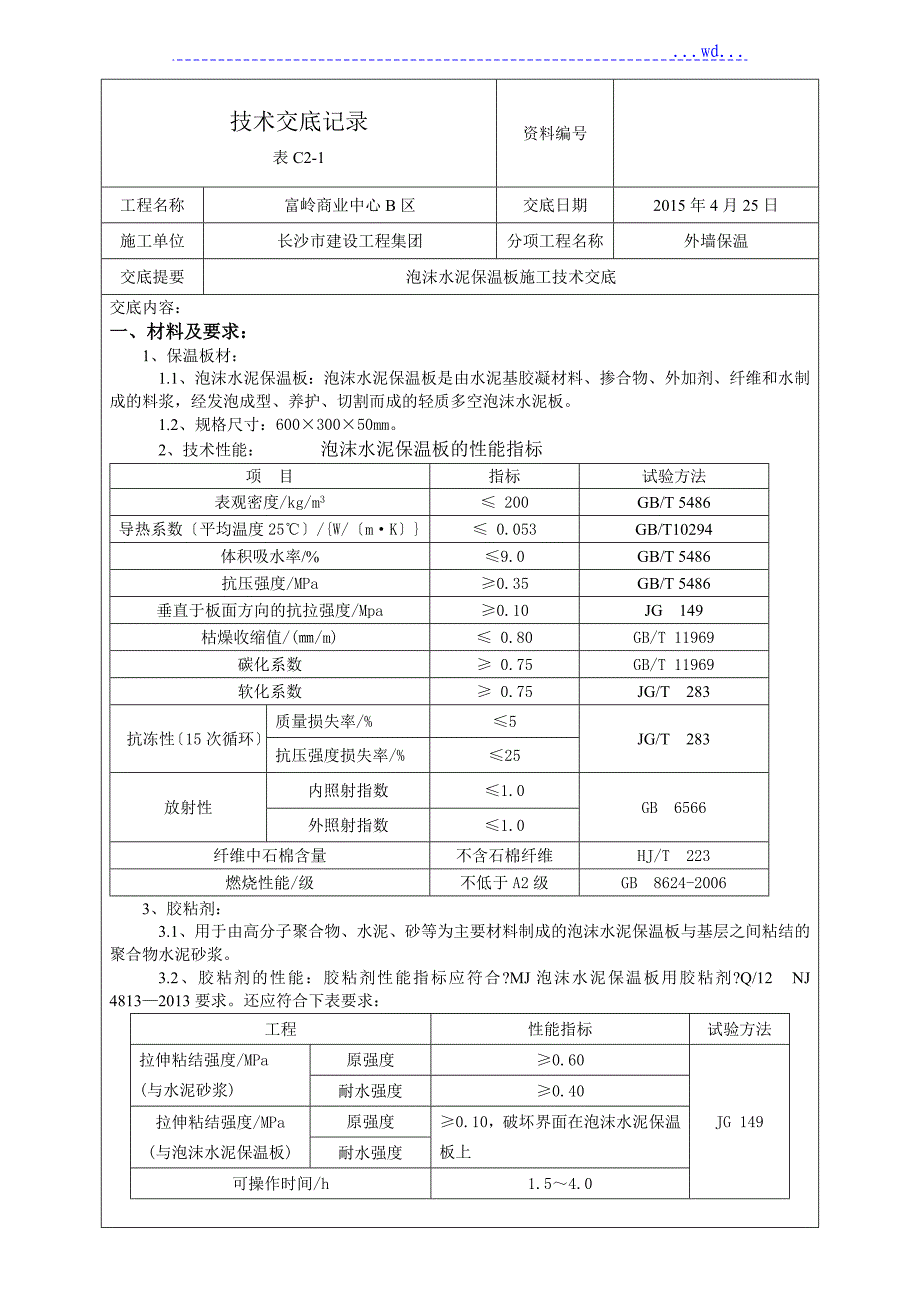

...wd...技术交底记录表C2-1资料编号工程名称富岭商业中心B区交底日期2015年4月25日施工单位长沙市建设工程集团分项工程名称外墙保温交底提要泡沫水泥保温板施工技术交底交底内容：一、材料及要求：1、保温板材：1.1、泡沫水泥保温板：泡沫水泥保温板是由水泥基胶凝材料、掺合物、外加剂、纤维和水制成的料浆，经发泡成型、养护、切割而成的轻质多空泡沫水泥板1.2、规格尺寸：600×300×50mm2、技术性能： 泡沫水泥保温板的性能指标项 目指标试验方法表观密度/kg/m3≤ 200GB/T 5486 导热系数〔平均温度25℃〕/{W/〔m·K〕}≤ 0.053GB/T10294体积吸水率/% ≤9.0GB/T 5486 抗压强度/MPa≥0.35GB/T 5486 垂直于板面方向的抗拉强度/Mpa≥0.10JG 149枯燥收缩值/(㎜/m)≤ 0.80GB/T 11969 碳化系数≥ 0.75GB/T 11969软化系数≥ 0.75JG/T 283 抗冻性〔15次循环〕质量损失率/%≤5JG/T 283抗压强度损失率/%≤25放射性内照射指数≤1.0GB 6566外照射指数≤1.0纤维中石棉含量不含石棉纤维HJ/T 223燃烧性能/级不低于A2级GB 8624-20063、胶粘剂：3.1、用于由高分子聚合物、水泥、砂等为主要材料制成的泡沫水泥保温板与基层之间粘结的聚合物水泥砂浆。
3.2、胶粘剂的性能：胶粘剂性能指标应符合?MJ泡沫水泥保温板用胶粘剂?Q/12 NJ 4813—2013要求还应符合下表要求：工程性能指标试验方法拉伸粘结强度/MPa(与水泥砂浆)原强度≥0.60JG 149耐水强度≥0.40拉伸粘结强度/MPa(与泡沫水泥保温板)原强度≥0.10，破坏界面在泡沫水泥保温板上耐水强度可操作时间/h1.5～4.04、 抹面砂浆: 由高分子聚合物、水泥、砂为主要材料制成，具有一定变形能力和良好粘结性能的干粉聚合物水泥砂浆应符合?MJ泡沫水泥保温板用抹面砂浆?Q/12 NJ 4813—2013要求同时还应符合下表要求：抹面砂浆的性能指标工程指标试验方法拉伸粘结强度〔与水泥砂浆〕/MPa原强度≥0.60JG 149耐水强度≥0.40耐冻融强度≥0.40拉伸粘结强度〔与泡沫水泥保温板〕/Mpa 原强度≥0.10破坏界面在泡沫水泥保温板上耐水强度耐冻融强度不透水性〔2h〕抹面层内侧无水渗透压折比≤3.0可操作时间/h1.5～4.05、耐碱玻璃纤维网布：采用耐碱玻璃纤维织造，经有机材料涂覆处理的网布置于抹面层中、用于提高抹面层抗冲击强度和抗裂性的增强材料应符合?耐碱玻璃纤维网布?JC/T 841—2007要求。
还应符合下表要求： 耐碱网布性能项 目技术要求试验方法单位面积质量/g/m2≥160JC/T 841拉伸断裂强力〔经、纬向〕/〔N/50mm)≥1250断裂伸长率〔经、纬向〕/%≤3.0耐碱拉伸断裂强力保存率〔经、纬向〕/%≥75可燃物含量/%≥126、锚栓：由尾端带圆盘的塑料膨胀套管和螺钉组成必要时用于将泡沫水泥保温板固定于基层墙体的专用连接件应符合?外墙保温用锚栓?JG/T 366—2012的相关要求 钢筋混凝土中的有效锚固深度不小于30mm，塑料圆盘直径不小于60mm，圆盘抗拔力标准值不小于0.50KN单个锚栓抗拉承载力标准值不小于0.60KN，且应进展拉拔力现场试验7、 外墙涂料必须与外墙外保温系统组成材料相容，其性能指标应符合相关标准的规定8、 托架等系统配件应符合相关要求二、 施工准备： 1、主要施工机具： 1.1 各类作业机具、工具应齐备，并经检验合格、安全、可靠；各种计算器具应经检定或校准合格 1.2 主要施工机具：强制式砂浆搅拌机、电动搅拌机、电钻、靠尺、抹子、手锯、手推车、吊篮、脚手架、拉线、靠尺等2、作业条件：2.1、泡沫水泥保温板外墙外保温工程的施工应在基层验收合格后进展。
2.2、泡沫水泥保温板外墙外保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或附框应安装完毕外墙面上的雨水管卡、预埋铁件、设备穿墙管道等应提前安装完毕2.3、泡沫水泥保温板保温层施工前应进展基层处理基层应坚实、平整，外表应清洁，无油污、脱模剂、浮尘等阻碍粘结的附着物凸起、空鼓、疏松和起皮部位应剔除并找平找平材料应与基层粘结结实既有建筑的基层及其处理应符合?既有居住建筑节能改造技术规程?JGJ/T129和?公共建筑节能改造技术标准?JGJ176.2.4、材料进入施工现场后，应在监理工程师监视下进展验收，并按规定取样复验，合格前方可使用2.5、泡沫水泥保温板外墙外保温工程采用的材料应分类贮存，做到防水、防晒、且不宜露天存放在施工过程中采取防潮、防水、防重物压等保护措施2.6、泡沫水泥保温板外墙外保温工程施工各道工序之间应进展交接检验，上道工序合格前方可进展下道工序的施工，并作隐蔽工程验收记录，并应形成详细验收记录和图像资料2.7、泡沫水泥保温板外墙外保温工程施工中环境温度不应高于35℃，不应低于5℃，风力应不大于5级雨天施工时应有防御措施，用苫布遮盖2.8、泡沫水泥保温板外墙外保温工程施工完毕后做好成品保护。
2.9、泡沫水泥保温板外墙外保温工程施工时，操作工人应佩戴好各种劳防用品，注重施工安全三、操作工艺：1、外墙保温板做法 基本构造见下表： 基本构造组成材料构造示意图基层混凝土墙或砌体墙粘结层胶粘剂保温层泡沫水泥保温板用锚栓固定防护层抹面层抹面胶浆复合耐碱网布、钢丝网饰面层外墙涂料、贴砖2、 基本工艺流程：基层墙体清理→弹基准线、安装底座托架→涂刷界面砂浆〔设计需要时使用〕→粘贴泡沫水泥保温板→抹第一遍抹面砂浆→铺压网布→安装锚固件→钢丝网→抹第二遍抹面砂浆→验收→饰面2.1、操作要点：2.1.1、在外墙各大角〔阳角阴角〕及其它必要处挂垂直基准线，在每个楼层的适当位置挂水平线，以控制保温板的垂直度和水平度2.1.2、胶粘剂和抹面砂浆均为单组份材料，水灰比应按材料供应商产品说明书配制，用砂浆搅拌机搅拌均匀，搅拌时间自投料完毕后不小于5min2.1.3、泡沫水泥保温板在基层墙体上的粘贴应采用条粘法，并符合以下要求： 1、泡沫水泥保温板铺贴之前应去除外表浮尘； 2、泡沫水泥保温板施工应从首层开场，并距勒脚地面300mm处弹出水平线，自下而上沿水平方向横向铺贴泡沫水泥保温板，上下排之间保温板的粘贴应错缝1/2板长； 3、泡沫水泥保温板与基层墙体粘贴采用条粘法粘贴，粘贴面积应不小于70%，及时粘贴并挤压到基层上，板与板之间应无缝隙，保温板粘贴前应预试无板缝后再粘贴，如预试有板缝，用专业搓板搓平后在粘贴。
2.1.4、泡沫水泥保温板在墙面转角处，应先排好尺寸，裁切保温板，使其垂直交织连接，并保证墙角垂直度泡沫水泥保温板错缝及转角铺贴〔见附图〕泡沫水泥保温板错缝及转角示意2.1.5、在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，作为控制阳角上下数值的依据，门窗洞口四角部位的保温板应采用保温板裁成“L〞型进展铺贴，不得拼接接缝距洞口四周距离应不小于200mm2.1.6、泡沫水泥保温板大面积铺贴完毕后，检查有无板缝，如发现有板缝应用发泡胶填实视气候条件24-48小时后，进展抹面砂浆的施工施工前用2m靠尺在保温板平面上检查平整度，对凸出的部位应用专业搓板刮平并清理保温板外表碎屑后，方可进展抹面砂浆的施工抹面砂浆施工时，同时在檐口、窗口、窗楣、雨篷、阳台、压顶以及凸出墙面的顶面做出坡度，下面应做出滴水槽或滴水线2.1.7、用铁抹子将抹面砂浆抹到泡沫水泥保温板上，厚度应控制在3mm-5mm，先用大杠刮平，再用塑料抹子搓平，随即用铁抹子将事先剪好的网布压入抹面砂浆外表，网布外表之间的搭接宽度不应小于50mm阴阳角处的搭接不应小于200mm，铺设要平整无褶皱见以以下列图 网布阴阳角做法示意图2.1.8、在洞口处应沿45°方向增贴一道200mm×600mm网布首层墙面宜采用三道抹面法施工，第一道抹面砂浆施工后压入网布，待其稍干硬，进展第二道抹灰施工后压入加强型网布〔加强型网布对接即可，不宜搭接〕，第三道抹灰将网布完全覆盖。
2.1.9、锚栓应按以下步骤施工： 锚栓锚固应在泡沫水泥保温板与墙体粘合24小时后进展，使用电钻在泡沫水泥保温板上打孔将锚固件插入孔中并将塑料圆盘的平面挤压到与保温板一平，有效锚固深度；混凝土墙体不小于30mm，轻质墙体不小于50mm塑料圆盘的平面需刷界面剂且应采用专用锚栓，墙面上锚栓按专项施工方案布置，锚栓数量根据构造要求及计算确定2.1.10、分隔缝施工按照设计要求进展，应采用颜色分条2.1.11、外墙勒脚部位外保温构造底部应设置支撑托架托架离散水坡高度应适应建筑构造沉降而不导致外墙外保温系统损坏的要求2.1.12、女儿墙应设置混凝土压顶或金属板盖板，并实施双侧保温，内侧外保温的高度距离屋面完成面不低于300mm2.1.13、门窗洞口部位的外保温构造应符合以下规定： 1 门窗外侧洞口四周墙体，泡沫水泥保温板厚度不应小于20mm，且不小于最小传热组要求； 2 板与板接缝距洞口四角距离不得小于200mm； 3 门窗的收口，阳角保温板与门窗框间留6mm-10mm的缝，填背衬打硅酮耐候密封胶2.1.14、檐沟部位的上下侧面应采用保温板整体包覆2.1.15、基层墙体设有变形缝时，外保温系统应在变形缝处断开，缝中可粘设保温板，缝口设变形缝金属盖板，并应采取措施，防止生物侵害。
2.1.16、建筑物从首层开场赢设置支撑托架，且住宅每三层应设置一道，工建每两层设置一道，支撑托架具体规格尺寸应由保温层厚度确定；托架由两个经防腐处理的膨胀螺栓与基层墙体固四、质量控制：1、泡沫水泥保温板外墙外保温工程应按现行国家标准?建筑节能工程施工质量验收标准?GB50411-2007、?天津市民用建筑节能工程施工质量验收规程?DB29-126及?建筑工程施工质量验收统一标准?GB50300的相关规定进展施工质量验收2、泡沫水泥保温板外墙外保温工程施工质量检验应每500-1000㎡为一个检验批，缺乏500㎡也应按一个检验批计算3、泡沫水泥保温板外墙外保温工程随施工进度应对以下部位或内容及时进展隐蔽工程验收，并形成详细的验收记录和图像资料： 3.1 保温层附着的基层及其外表处理； 3.2 泡沫水泥保温板的粘结或固定； 3.3 锚固件、嵌固托架设置； 3.4 增强网铺设； 3.5 墙体热桥部位处理； 3.6 预置保温板或预制保温墙板的板缝及构造节点； 3.7 倍封闭的保温材料厚度4、本标。
