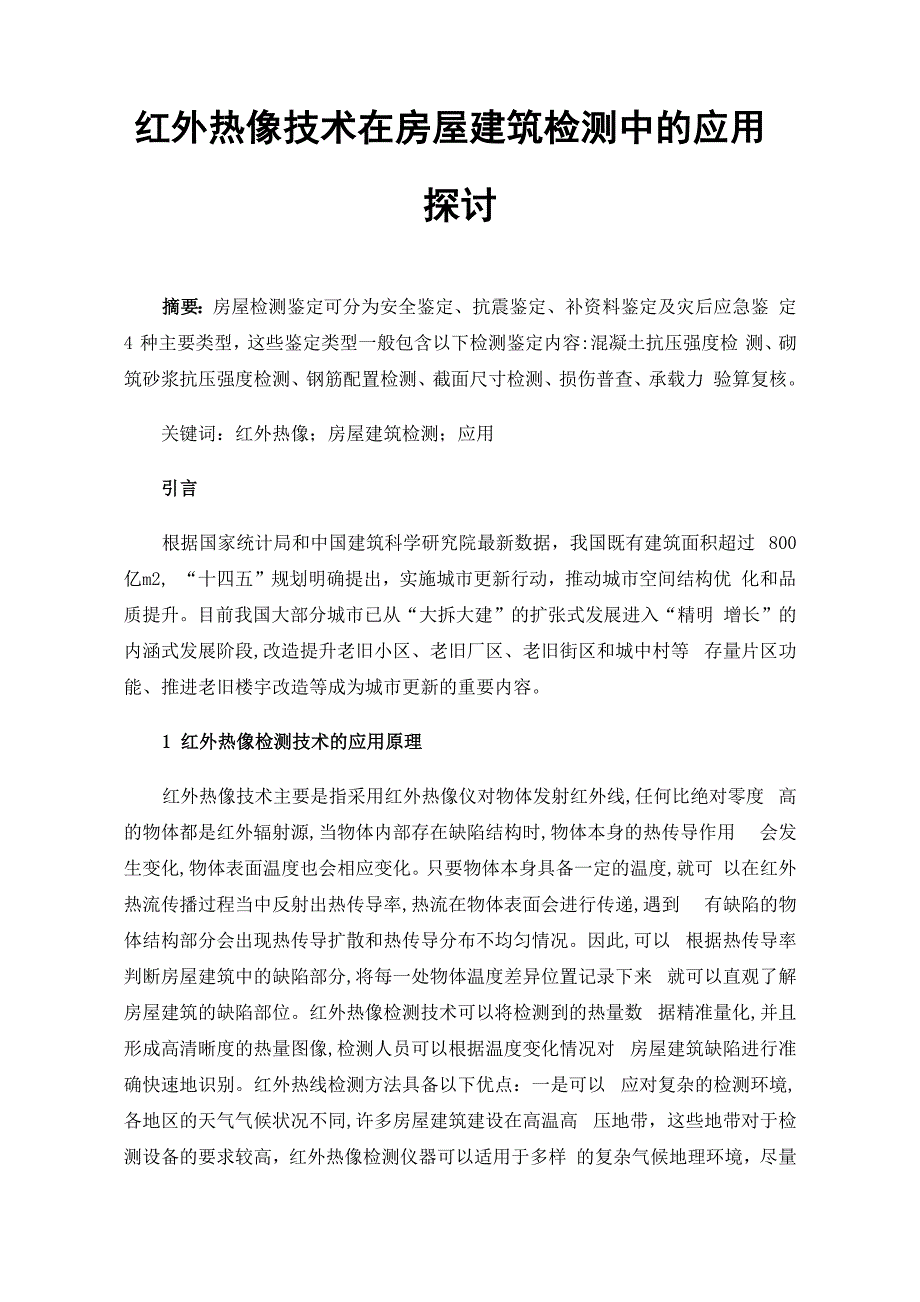

红外热像技术在房屋建筑检测中的应用探讨摘要：房屋检测鉴定可分为安全鉴定、抗震鉴定、补资料鉴定及灾后应急鉴 定 4 种主要类型，这些鉴定类型一般包含以下检测鉴定内容:混凝土抗压强度检 测、砌筑砂浆抗压强度检测、钢筋配置检测、截面尺寸检测、损伤普查、承载力 验算复核关键词：红外热像；房屋建筑检测；应用引言根据国家统计局和中国建筑科学研究院最新数据，我国既有建筑面积超过 800亿m2, “十四五”规划明确提出，实施城市更新行动，推动城市空间结构优 化和品质提升目前我国大部分城市已从“大拆大建”的扩张式发展进入“精明 增长”的内涵式发展阶段,改造提升老旧小区、老旧厂区、老旧街区和城中村等 存量片区功能、推进老旧楼宇改造等成为城市更新的重要内容1 红外热像检测技术的应用原理红外热像技术主要是指采用红外热像仪对物体发射红外线,任何比绝对零度 高的物体都是红外辐射源,当物体内部存在缺陷结构时,物体本身的热传导作用 会发生变化,物体表面温度也会相应变化只要物体本身具备一定的温度,就可 以在红外热流传播过程当中反射出热传导率,热流在物体表面会进行传递,遇到 有缺陷的物体结构部分会出现热传导扩散和热传导分布不均匀情况。
因此,可以 根据热传导率判断房屋建筑中的缺陷部分,将每一处物体温度差异位置记录下来 就可以直观了解房屋建筑的缺陷部位红外热像检测技术可以将检测到的热量数 据精准量化,并且形成高清晰度的热量图像,检测人员可以根据温度变化情况对 房屋建筑缺陷进行准确快速地识别红外热线检测方法具备以下优点：一是可以 应对复杂的检测环境,各地区的天气气候状况不同,许多房屋建筑建设在高温高 压地带，这些地带对于检测设备的要求较高，红外热像检测仪器可以适用于多样 的复杂气候地理环境，尽量有效地隔绝外在异常情况对于红外检测数据结果的影 响二是可以进行严格的质量控制，红外热像检测可以针对房屋建筑的不同部位 进行全面检测，根据房屋建筑结构所反映出的热量温度变化能够判断房屋建筑表 面和内里缺陷状况，从而及时进行房屋建筑维修，提高房屋建筑的安全水平三 是可以对复杂的房屋建筑进行无损安全检测，传统的房屋建筑质量检测方法或多 或少都会对房屋质量造成一定的影响，在检测过程中不但容易出现没有准确检测 出房屋缺陷的情况，还会由于检测因素影响房屋的质量安全红外射线检测技术 采用红外辐射强度进行质量检测，在检测过程当中不会对建筑物造成损伤，同时 还能够应对大范围复杂地形检测。
2我国建筑工程检测技术的发展现状近几年，我国城市化发展速度非常快，这也带动了我国建筑行业相关产业的 飞速发展建筑工程检测技术的发展与我国建筑行业的发展有着密切的联系随 着我国科学技术水平的不断提高，建筑工程检测技术应用范围越来越广，在建筑 工程产业中发挥的作用也越来越大目前我国建筑工程检测技术主要应用在建筑 使用性能和建筑材料的检测方面，不仅技术种类繁多，而且检测结果也五花八门 这也造成了大多数建筑工程检测技术存在缺陷，难以有效衡量建筑的性能，这也 是我国建筑工程检测领域没有形成一个完善的体系标准的原因随着我国建筑工 程检测技术的发展，无损检测技术方面取得了一定的成果，并且在建筑工程中得 到了广泛的应用无损检测技术不需要对建筑造成破坏和损毁，就能够对建筑的 内部进行检测，获得相应的数据，衡量建筑的优劣就目前我国建筑无损检测技 术而言，我国仍然面临着一些技术难题首先，无损检测的理论需要不断完善和 更新，以期能够为建筑检测提供更加科学的指导其次，无损检测技术必然是未 来建筑检测技术的中流砥柱，在未来一段时间内都会是建筑检测的高端技术，因 此我国需要进一步就无损检测技术进行研发和创新，提高无损检测技术的适用范 围、检测准确性，推动我国建筑检测行业的发展。
3 红外热像技术在房屋建筑检测中的应用3.1 应用在外墙检测环节房屋外墙质量问题主要有以下几种：一是由于施工不当问题造成施工外墙砂 浆铺设不够饱满，导致外墙瓷砖与墙体之间存在空鼓现象，二是水泥砂浆和混凝 土的水分配比不当，如果混凝土配比当中水分比例过高会导致混凝土热积蓄过多， 在凝固过程当中存在散热不均匀状况，引起混凝土干缩，裂缝等房屋建筑主要 依靠混凝土承重，一旦混凝土出现裂缝，渗漏等质量问题会直接影响房屋建筑的 使用安全在房屋建筑外墙当中存在的墙身缺陷会导致热辐射传导性降低，应用 红外热像技术对房屋外墙进行检测可以明显发现外墙损伤部分的温度与完好部分 的温度存在明显差异在房屋建筑外墙检测过程当中应用红外热像技术需要注意 选择非高温和无雨的环境条件下进行，尽量保证建筑物四周的日照情况和遮挡情 况一致，才能够有效避免周围环境对于热成像图像的影响3.2 红外热像技术红外热像技术是目前建筑无损检测技术的一种，在建筑检测中具有非常广泛 的应用价值这一技术主要是利用红外辐射对检测对象进行检查，从而得到相应 的数据信息该技术的原理为被检测对象温度大于零度时，其内部的分子会发生 剧烈的运动，分子在运动过程中会持续发出红外辐射，这些辐射能够被仪器所检 测，从而用以判定被监测对象的情况。
如果被检测对象存在问题，那么其内部的 导热情况就会发生变化，从而导致被检测对象温度出现不均匀情况，温度的差异 性会造成物体内部的分子运动异常，释放的红外辐射发生变化，这种变化被仪器 所接收后，就可以分析出被检测对象质量存在问题通过红外热像技术，能够对 被检测物体存在缺陷和瑕疵的部位进行确定，有利于建筑问题的整改和修复3.3 钢筋配置、截面尺寸检测《混凝土结构工程施工质量验收规范》(GB50204—2015) [8]第5.5.3条规 定，纵向受力钢筋间距允许偏差为】一10mm, +10mm];第8.3.2条规定，柱、梁、 板、墙构件截面尺寸允许偏差为】一5mm, +10mm];附录E. 0.4条规定，板构件 纵向受力钢筋保护层厚度允许偏差为】一5mm, +8mm]在顶板构件检测中，如 果纵向受力钢筋间距、截面尺寸、保护层厚度均接近但不超过规范允许偏差限值 时，其实际承载能力也会有较大降低以悬挑阳台板为例，混凝土强度等级为 C30，设计板厚为100mm，设计保护层厚度为15mm,上部受力钢筋为©12@120， 受弯承载力设计值为22.78kN・m实际验收检测时，纵向受力钢筋间距为210mm, 截面尺寸为95mm,上部受力钢筋保护层厚度为23mm，纵向受力钢筋间距、截面 尺寸及保护层厚度均在规范允许偏差范围内，但实际受弯承载力为17.24k N・m, 相当于设计值的 76%。
这也是为什么在验收合格的情况下，部分悬挑阳台板后期 会出现明显下挠、阳台围护墙与主体墙分离现象的原因结束语相比更加稳定，检测数据也更加准确目前，红外热像检测技术已经开始得 到我国建筑行业专家和房屋建筑企业的认可本文主要研究红外热像技术在房屋 建筑监测中的应用，通过应用红外热性技术能够及时发现房屋建筑存在的缺陷问 题和缺陷范围，针对有关缺陷采取相应的维修检测，提高房屋建筑的使用质量和 使用年限参考文献[1] 王伟国•红外热像技术在房屋检测中的应用分析[J].中国建设信 息,2010(17):72-73.[2] 杨晓虹,许国东,李天艳,张亚挺.红外热像技术在建筑渗漏检测中的应用 [J].工程质量,2010,28(05):24-26.[3] 周云,赵为民，赵鸿.红外热像技术及其在房屋检测中的应用[J].住宅科 技,2008(02):42-45.[4] 张炜,李安桂.红外热像技术在建筑节能检测中的应用[J].山西建 筑,2007(18):1-2.[5] 邢双军，许瑞萍.红外热像技术在房屋建筑检测中的应用[J].煤炭工 程,2004(11):68-69.。
