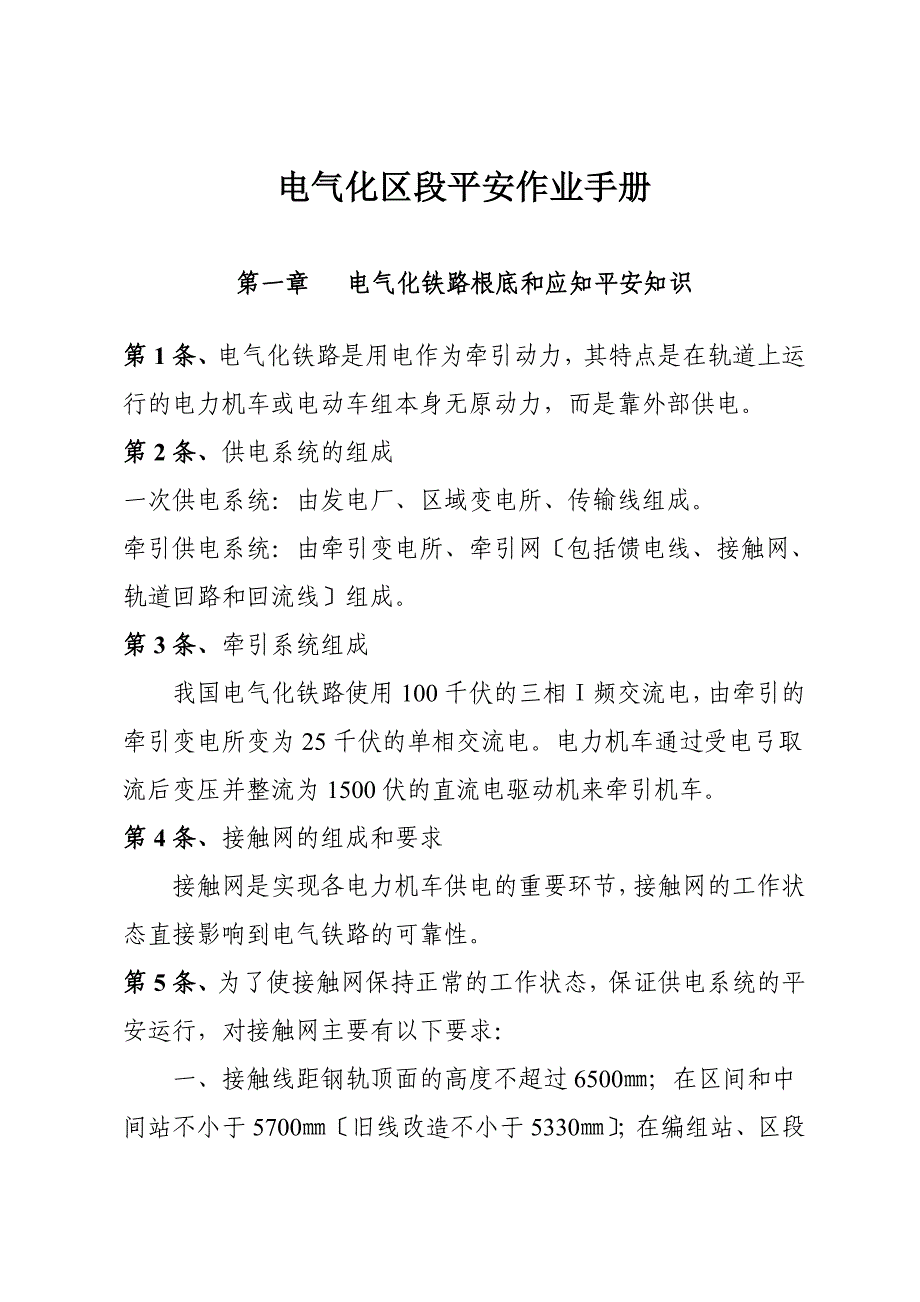

电气化区段平安作业手册第一章 电气化铁路根底和应知平安知识第1条、电气化铁路是用电作为牵引动力，其特点是在轨道上运行的电力机车或电动车组本身无原动力，而是靠外部供电第2条、供电系统的组成一次供电系统：由发电厂、区域变电所、传输线组成牵引供电系统：由牵引变电所、牵引网〔包括馈电线、接触网、轨道回路和回流线〕组成第3条、牵引系统组成我国电气化铁路使用100千伏的三相Ｉ频交流电，由牵引的牵引变电所变为25千伏的单相交流电电力机车通过受电弓取流后变压并整流为1500伏的直流电驱动机来牵引机车第4条、接触网的组成和要求接触网是实现各电力机车供电的重要环节，接触网的工作状态直接影响到电气铁路的可靠性第5条、为了使接触网保持正常的工作状态，保证供电系统的平安运行，对接触网主要有以下要求：一、接触线距钢轨顶面的高度不超过6500㎜；在区间和中间站不小于5700㎜〔旧线改造不小于5330㎜〕；在编组站、区段站和个别较大的中间站站场不小于6200㎜；站场和区间宜取一致；双层集装箱运输的线路不小于6300㎜二、接触网带电局部至固定接地物的距离不小于300㎜；至机车车辆或装载货物的距离不小于350㎜跨越电气化铁路的各种建筑物与带电局部的最小距离不小于500㎜。
当海拔超过1000m时，上述数值应按规定相应增加线桥跨越接触网的地方应按规定设置平安栅网有大型养路机械作业的线路，接触网支柱内侧距线路中心的距离不小于3100㎜第6条、对新建电气化铁路，在接到上级电气化铁路接触网接电书面通知后，要立即通知所有有关人员，并从接通知之日始视为接触网带电，所有作业均按带电要求办理第7条、要按规定配备符合国家标准或行业标准的劳动防护用品和生产机具，从业人员在检查、作业中必须正确佩戴和使用配置的绝缘防护用品和生产工具应有专人保管，在使用前必须认真检查，发现疑问或不良时严禁使用严格检验检测制度，绝缘防护用品和生产用具，必须每半年送相关供电部门进行检测，并自建立送检台帐第8条、在接触网支柱等供电部门按规定涂刷或设置“有电危险〞、“切勿靠近〞、“严禁攀登〞等警示标志的危险设施、设备区域，任何人员不得停留休息；禁止攀登接触网支柱或利用接触网支柱搭挂衣物第9条、禁止任何人员直接或间接〔如通过所携带棒条、导线、水流等物件〕与接触网的各导线及其连接部件接触；因维修作业所需使用的工机具，与接触网设备带电局部必须保持2米以上的平安距离第10条、在接触网未停电、接地的情况下，人员严禁攀登翻越机车、车辆顶部或站在货物上进行任何作业。
第11条、在电气化区段通过各种车辆、使用各种机具设备不得超过机车车辆限界，作业人员和工具与接触网必须保持2米以上的距离在距接触网带电局部缺乏2米的建筑物或其他设备设施上作业前，接触网必须停电，并要遵照以下规定办理：一、施工负责人通过设备所属接触网工区相关人员，向牵引供电调度员提出根底网停电申请书，申请书中应明确施工地点、施工所需时间、施工起止时刻和作业内容对于有方案的施工，申请书应于施工前3天提出二、在接到列车调度员施工调度命令和牵引供电调度员许可停电施工的命令，并由接触网工区指定的接触网工安设临时接地线之后，方可开始施工施工时接触网工必须在场监护，在有关电气平安方面，施工负责人必须听从现场负责监护工作的接触网工指导三、施工结束后，施工负责人必须确认所有人员已在平安地点后，方可通知接触网工撤除临时接地线接触网工在确认所有工作人员都已在平安地点之后，方可实施撤除临时接地线并向牵引供电调度汇报施工结束，办理注销手续在撤除临时接地线之后严禁在进行施工第12条、接触网导线断线接地时，接地点直径10米以内出现跨步电压，应单足或并足跳离危险区，防止跨步电压伤人发现接触网断线及其部件损坏火灾接触网上挂有线头、绳索等异物时，不准与之接触，应立即通知就近接触网工区或供电牵引调度派人处理。
在未排除故障前，必须严加防护，任何人员必须距已断导线接地处所10米以外如接触网已断导线等侵入建筑接近限界危机行车平安时，那么必须按照有关规定进行防护处理第13条、在接触网支柱及接触网带电局部5米范围内的金属结构均必须接地，在与接触网相连的支柱及金属结构上，假设未装设接地线或接地线已损坏时，严禁人员与之接触在靠近接触网的区域，经路局审批同意修建建筑物或其他设施时，不得借助铁塔支柱、混凝土支柱搭设脚手架或借助铁塔支柱上下第14条、在接触网未停电的情况下，使用木杆、梯子、测量用具〔塔尺〕等工具进行检查和行走时，必须使其保持水平状态，不得高举超过平安距离第15条、养修工需要临时移设接地线时，应由接触网工或受过专门培训合格持证人员进行检查中发现以上设施损坏时，应及时通知就近的接触网工区进行处理第16条、通过电气化铁路平交道口的机动车辆及其他运输工具，所装载的货物高度〔从地面算起，下同〕不得超过4.5米或触及道口限高架的活动吊标〔吊链、横板〕；在装载高度超过2米以上，塔尺最好拆掉，以免使用时不慎碰触带电体由供电段负责按规定将以上内容制成夜光提示牌，安装本区段道口限高架的右侧门框上距地面不低于2米高处；并在距线路钢轨外侧不得小于12米处，按规定设置道口限高架，同时在限高架上标注醒目的2米高度线。
站内、区间各道口栏杆距最近线路钢轨外侧不得小于4米，栏杆开放后距接触网带电局部不小于2米道口人员，发现提示牌损坏时应及时向接触网工区汇报第17条、尽量防止人体与接触网支柱及其附近的金属结构接触，防止这些设备的绝缘装置损坏时，可能出现的高压短路电流伤人回流线与钢轨的连接点上也可能出现高压电，当接地线损坏时，会出现很强的短路电流，所以，禁止与之接触第18条、电气化铁路发生火灾时的消防措施：一、电气化铁路附近发生火灾时，必须立即通知车站值班员、列车调度员、牵引供电调度员和接触网工区值班人员二、扑救前必须先确认燃着物体与接触网带电设备的距离确认燃着物距接触网带电设备缺乏4米时接触网必须先停电，方可用水和一般灭火器灭火；如确认燃着物体距接触网带电设备2米以外且使用沙土灭火时，接触网可以不停电三、确认燃着物距接触网带电设备在4米以上时，在接触网不停电的情况下可以使用水和一般灭火器浇灭但严禁向接触网带电局部所在方向喷射，并应保持水流与接触网带电局部的距离在2米以上四、如钢梁上部脚手架或有下穿的电气化铁路桥面等部位着火，严禁浇水灭火；对于无下穿电气化铁路的明桥面发生小火苗时，可用水浇灭第19条、按铁道部?电气化铁路有关人员电气平安规那么?、?呼和浩特铁路局电气化区段劳动平安控制措施〔试行〕?的通知〔呼铁监〖2021〗192号〕，和本手册及岗位平安作业标准等电气化铁路平安知识纳入到日常教育工作中，对所有从业人员必须每年至少组织一次电气化铁路平安知识的培训和考试，考试须采用闭卷方式，考试成绩到达90分为合格，其中涉及到本岗位作业平安必知必会的内容，考试合格成绩为总分值；未经电气化铁路平安知识培训或培训不合格者，一律不得上岗。
第20条、未开通电气化铁路区段的车间，应将电气化铁路平安知识作为日常平安教育内容之一临时抽调非电气化铁路区段的人员进入电气化铁路上岗前，由段、车间对其进行有关电气化铁路平安方面的教育，作业人员必须严格执行第21条、发生事故对接触网进行抢修时，在未采取保护措施的情况下，任何人不得进入事故现场触及故障设备接触网导线断裂触地时，必须指派专人防护，不得进入断线落点10米范围内第22条、各级人员要严格执行停电作业程序，接到命令后必须验电接地前方准作业在验明确实已停电后，应立即在作业地点两端和作业地点相连、可能来电的停电设备上装设接地线；在停电作业的接触网附近有平行带电的线路或接触网时，除按规定装设接地线外，还应根据需要增设接地线第二章 线路作业标准及平安卡控措施第23条、电气化铁路线路养护与维修的特点： 一、由于受牵引供电设备和轨道电路的影响，对起道、拨道和其他一些作业受到严格的限制二、由于线路维修作业是在高压之下，因而产生了对保证平安方面的特殊要求第24条、电气化铁路线路，因有接触网和轨道电路等设备，进行线路维修作业时，要与供电部门和信号部门取得联系，紧密配合，分工明确，保证行车平安和施工平安。
对养路机械、工具，如道尺、起、拨道器、撬棍等设备需要绝缘，上道前一定要检查绝缘状况，并保证绝缘性能良好第25条、在电气化铁路区段拆、换钢轨或夹板时，要按规定首先连接好横向及纵向连接线并经供电配合人员检查确认连接完好，以保持钢轨间电气回路畅通，防止出现危险电压第26条、在进行以下作业时，须事先通知供电及电务部门采取措施后，方准作业：一、更换带有回流线的钢轨二、更换牵引变电所岔线和通往岔线的钢轨及其主要联结零部件〔如辙叉、夹板等〕三、在有接触网的线路上，同一地点同时更换两股钢轨或夹板四、更换整组道岔五、线路起道、拨道超过规定标准时工作完毕，必须经供电部门人员检查确认并符合供电要求后，方可撤除平安防护第27条、轨道拖车上卸轨枕、成段更换轨枕、更换无缝线路钢轨、成组更换道岔等线路大中修施工必须在停电的情况下进行施工前必须与供电及电务部门联系并有人员到场配合第28条、在抽换轨枕、找小坑、调整轨距或进行其他作业工程时，对电气化及信号装置的接地线及轨端连接线，必须保持其正常连接；如需临时撤除接触网接地线时，必须与供电部门联系并有人员到现场配合，同时，采取相应的平安措施前方可开工；作业完成后及时恢复接地线，到达合格前方可结束施工；如接地线需焊接时，由供电部门负责完成。
第29条、线路大中修及技术改造需起道、拨道时，要事先通知供电部门和电务部门，应派人到现场监护并测量支柱内侧与轨道中心的距离及接触网导线距轨面的高度，使其符合限界及?电气化铁路电气平安规那么?的规定禁止擅自进行施工作业第30条、在进行隧道的检查、补漏、衬砌、油漆、刨冰及隧道口的粉刷等工作时，使用高梯塔搭设脚手架与接触网间距离缺乏2米时，必须在接触网停电、接地后作业静态检查建筑物接近限界时，接触网必须停电第31条、方案在电气化铁路区域开山爆破或去除线路两侧危石、危树时，须事先与供电部门联系商定，共同采取有效的防护措施；爆破作业危及接触网平安时，必须停电后进行第32条、线路维修作业规定：一、在进行起高线路单股一次不得超过±30㎜，且隧道、桁架桥内不得超过限界尺寸线确需超出此标准时，应提前通知接触网工区，必要时，与供电部门协同施工，起道与调整接触网导线同时进行二、拨道作业线路中心位移范围一次不得超过 30㎜，一侧拨道量年度累计不得超过120㎜，并不得侵入限界三、在接触网支柱不侵入建筑物接近限界的条件下，桥梁上一侧拨道量年度累计不得大于60㎜，且要满足线路中心与桥梁中心的偏差，钢梁不大于50㎜，圬工梁不大于70㎜；线路速度120km∕h以上至小于等于200km∕h时，钢梁、圬工梁均不得大于50㎜。
确需超出此标准时，应提前通知接触网工区，必要时，与供电部门协同施工，拨道与调整接触网导线同时进行四、在车站内进行拨道时，还应防止信号机、电动道岔转辙器侵入限界〔不因拨道而损坏扼流变压器和轨道电路等〕第33条、电气化铁路红横线管理所谓“红横线〞是指标画在接触网支柱内侧或隧道、站台边墙上，用于记录该处线路轨面标高的红色水平限制线它是接触网与线路相对位置的共同基准线，是轨面标高及侧面限界的限制线具体按部、局相关规定执行第34条、在自动闭塞的电气化区段上更换钢轨时，应遵守以下规定：一、严禁在同一地点将两股钢轨同时拆下二、更换钢轨前，要在被更换钢轨两端的左右轨节间各安设一条横向连接线，使流回牵引变电所的电流能够顺利通过连接线用夹子紧接于轨底。
