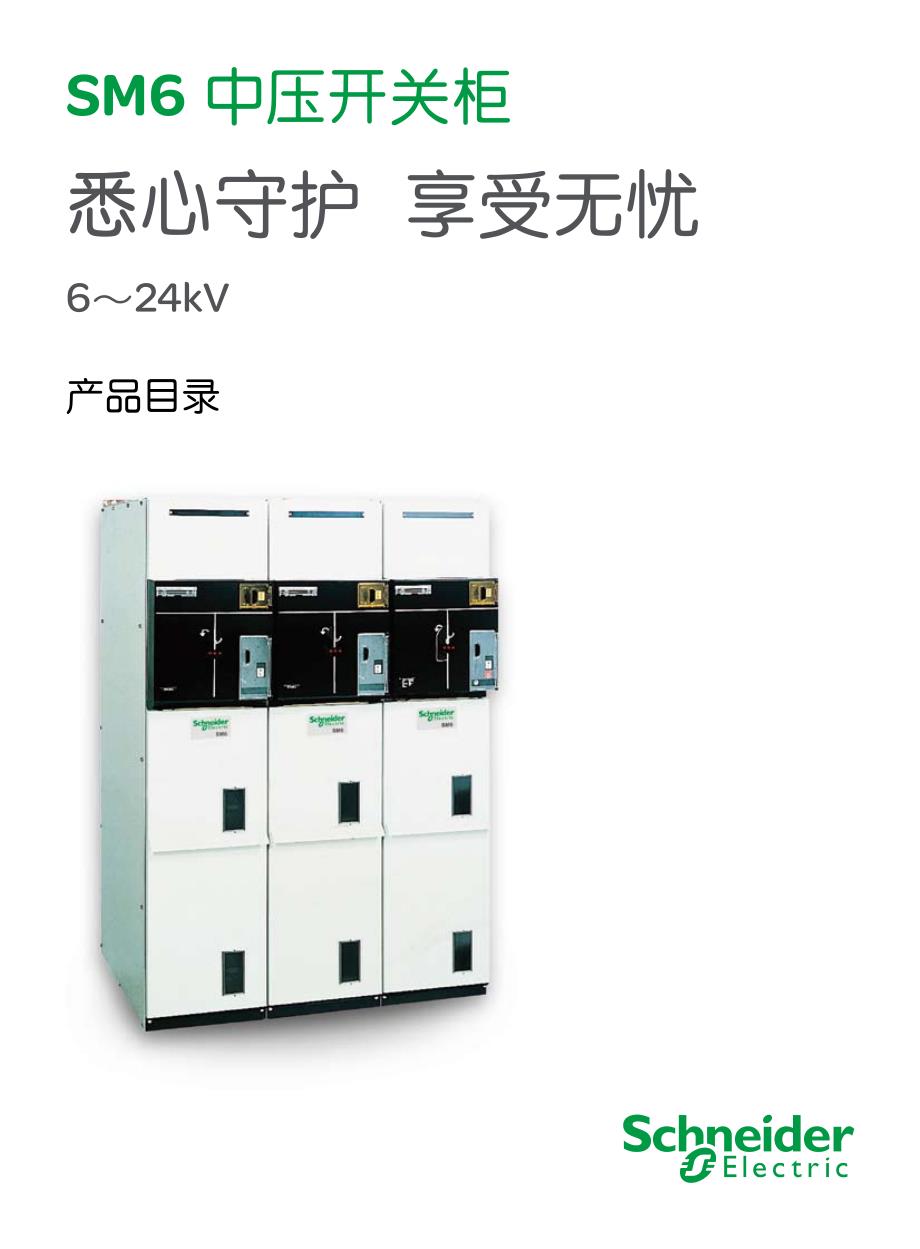

SM6中压开关柜悉心守护享受无忧6～24kV产品目录SM6开关柜全新密封技术为内部元件完美抵御环境影响更安全可靠悉心守护享受无忧ATS双电源自动转换系统用于双电源或双电源加母联单元的智能自动切换装置，有效确保关键电力场所的供电连续性Ammeter数字电流表内嵌式自供电数字电流表，基于著名的FlairDIN技术，为您提供经济有效的电能管理方案Sepam10综合保护适用于典型的中压低压变电站，实现灵敏的接地故障保护和远程通讯，可以连接EasergyT200I远程系统SF6气体压力开关无需辅助电源，自动进行温度补偿，可实现气体压力报警和闭锁功能，可靠保障人身安全VPIS-V2新型带电指示器使用LED技术来提高可视性，延长使用寿命，集成浪涌保护功能LPCT电子式电流传感器适用于额定电流100A-1250A的所有SM6及AS12开关柜体，兼具测量和保护功能，更经济、更安全16KA1s内燃弧防护优化的SM6柜体设计，提供标准配置12.5kA1s及提高配置16kA1s两种可选方案，全方位保护操作人员安全IK08防护等级增强SM6柜体强度，在受到5J，半径25mm2的钢制撞锤同等机械冲击力时不影响柜体功能以上功能的详细内容请查看样本内介绍。
2009新增功能和应用1SM6系列目录页号供电网系统■供电网系统2■二次变电站3应用领域■中压低压变电站4■工矿配电站5-8概述■介绍，标准，符号9■主要电气特性10功能说明■进出线柜，保护柜11■测量柜，专用柜12■柜体外观，组合式SF6开关，监控保护13结构说明14■柜体三个部分14■开关柜结构14■断路器和接触器柜结构15■柜体间隔说明16-17原理说明18■SF6开关装置18■SF6断路器19■SF6接触器20■监控保护功能21■Sepam简介22■控制／监测和保护功能介绍23■安全便捷的操作确保人员安全24■通过安全操作装置确保人员安全25■中压电网管理26■自动转换设备27■故障指示器28■Ammter－安培表29■控制／监测和保护功能介绍30柜体的选择31■进出线柜31■保护柜32-33■测量柜34■专用柜35■操作机构36-37■附件38测量互感器39■电流互感器40■LPCT电流互感器41■电压互感器42熔断器43-47联锁机构48-49接线50-51安装52-54订购表56-672SM6系列IMQMIM发电厂发出的中压电能经过MVHV主变传送到高压电网一般来说，电力通过架空线传送到一次变电站。
－在HVMV一次变电站中，电力从高压转变为中压－在MVMV一次变电站中，电力被输送到若干个下级二次变电站断路器在输配电中起着重要的作用－在MVLV二次变电站中，其电压等级从MV转变为LV，并送至最终用户在二次变电站中，负荷开关起主要的作用IMIMPTMIMIMIMBGBMIMIMTMIMPIMIMIMPTMIMIMIMBGBMIMIMTMIMPIMNSM-CGBC-BCM2QMQMDM1-AIMGBC-BCM2QMDM1-AIMBGBMDM1-AQMQMCM2GBC-BIMIMGBC-BQMDM1-AIMQMIMMVMV中压配电HVMV一次变电站MVLV二次变电站及典型最终用户HVMV变压器HVMV变压器IMQMIM供电网系统3SM6系列二次变电站和SM6系列开关柜二次变电站介于中压电网和低压电网之间其作用是将10kV或20kV(MV)级中压变至0.4kV(LV)级低压，因此这种变电站的布置比一次变电站简单大多数中压系统使用负荷开关而不是断路器而且二次变电站的负荷开关所保护的变压器负载可达2000kVA，若用断路器则达6000kVA变电站由以下四部分组成：(1)连接上一级电网的中压设备(2)MVLV配电变压器(3)连接下一级电网的低压配电柜(4)配电间供电网系统二次变电站IMPIMGBC-BCM2QMDM1-AQMIMMV进线柜MV测量柜PT柜变压保护柜出线柜去二次中压开关站在中压电网中，有五种不同的中性点接地系统，如右图：(1)多点接地系统，(2)中性点直接接地系统，(3)中性点阻抗接地系统，(4)中性点消弧线圈接地系统，(5)中性点不接地系统，不同的接地系统，要求不同的接地故障保护技术规范。
在中国，中压电网通常为中性点不接地系统，因此其绝缘水平要高于其它的系统二次变电站需要固定间隔的金属铠装式开关柜SM6负荷开关柜系列产品，特别适用于二次变电站可在额定负荷下进行分闸和合闸操作中压撞针式熔断器与负荷开关配合，具有隔离和保护作用熔断器熔断后弹出的撞针使脱扣器动作，开关跳闸负荷开关与熔断器配合，比断路器柜便宜和简单，技术经济指标合理，故广泛地应用于二次变电站熔断器和负荷开关的组合，是用负荷开关来控制线路，用熔断器来保护电路MVLV二次变电站二次变电站可分为以下三类：(1)供电局所属变电站(2)工矿企业所属变电站(3)民用所属变电站SM6系列产品，可用于MVLV变电站和工矿配电站，可以满足中国地区二次变电站的各种特殊的技术要求4SM6系列IMIMIMBQMIMQMIMIMQMIMIMQMQMIMPIMIMDM1-DGBC-AQMDM1-AGBMQM定义以下列出的是用于中压低压变电站和工矿配电站的SM6系列产品IMIMCIMBIMP：负荷开关进线、出线或连接柜●QMQMC：熔断器＋负荷开关组合柜●CRM：带熔断器的接触器柜●DM1-ADM1-DDM1-S：隔离开关＋SF6断路器柜●DMV：隔离开关＋真空断路器柜●CMCM2：电压互感器柜●GBC-AGBC-B：电流电压计量柜●NSM-C：双电源进线柜●GBM：母线升高柜●GAM2：进线电缆连接柜●TM：站用变柜●其它柜：请向施耐德电气公司咨询●中压用户变电站进线主配电开关柜配电变电站中压用户变电站(低压计量)中压低压变电站引向其它环网变电站中压用户变电站(中压计量)引向其它环网变电站主进线配电开关柜应用领域中压低压变电站5SM6系列IMIMCM2DM1-AGBMQMCQMGBC-BTMIMQMNSM-CQMCDM1-DDM1-AIMQMQMIMCGBMIMBIMCQMDM1-AIMCIMPCM2CM2CM2工矿配电站配电柜1#进线2#进线备用电源配电柜1#进线2#进线应用领域6SM6系列应用领域双电源进线带高压计量IMIMGBC-BQMQM1#���2#���SM6应用举例(供电局)IMQMQMQMIMIMQMIMIMQMIMIMQMNSM-CIncomer1Incomer2IMIMIMIMIMIMIMIMBGBM工矿配电站7SM6系列SM6应用方案双电源母线分段带高压计量SM6应用方案双电源单母分段带高压计量GBC-BGBC-BQMQMCM2IMIMB+GBMIMCM2QMQM1#��2#��应用领域DM1-ADM1-AGBC-BGBC-BQMQMDM1-D+GBMQMQMCM2LAQMQMCM2LA1#��2#��工矿配电站8SM6系列典型应用方案高基项目DM1-ADM1-AGBC-BGBC-BQMQMDM1-D+GBMQMQM1#��2#��说明：高基项目方案●每路带单台1250kVA变压器●方式：10kV单母线分段，双路常供，母联常断●备用电源自动投切功能(保护配S40)●计量●典型方案介绍-开闭站开闭站说明：开闭站方案1●进出线全部采用SM6-DM1断路器柜，保护采用S20S40●线路容量1250A，25kA●DM1-ADM1-ADM1-ADM1-ADM1-AGBMDM1-ADM1-DCM2CM21#��2#��应用领域工矿配电站9SM6系列概述介绍SM6是可扩展模块组合式，金属密封开关柜系列产品，选用的开关装置包括：负荷开关●FluarcSF1，SFset或Evolis断路器●Rollarc400或400D接触器●隔离开关●SM6柜用于工矿企业二次变电站24kV以下的用户和配电站。
此外，SM6能保证人身和设备安全，便于安装和操作SM6柜设计用于户内安装（IP3X），实际尺寸为：375-750mm宽●1600mm高●840mm深●适用于配电室或箱式变电站内安装，电缆从正面接线所有的控制功能元件集中在正面操作板上，简化了操作柜上可配备继电器，线圈，仪表用互感器等一些附件标准SM6柜满足以下标准和规范：中国GB标准GB3804-90，GB3906，GB11022-89●中国DL标准DL404●国际标准：IEC60694，62271-200，62271-105，62271-10062271-●102，60255，60265UTE标准：NFC13.100，13.200，64.130，64.160●EDF标准：HN64-S-41，64-S-43●符号SM6柜规格由以下编码确认：功能电气码：IM-QM-DM1-CM-DMV-等●额定电流：630-1250A●额定电压：7.2-12-24kV●最大短时耐受电流值：20kA4s-25kA2s●例符号为IM630-12-20的柜IM●表示一个进线或出线柜630●表示额定电流为630A12●表示额定电压为12kV20●表示短时耐受电流为20kA3s此高参数为可选项，如有需要，请提前说明10SM6系列主要电气特性适用环境：工作温度-5～+40，海拔低于1000米。
额定电压(kV)7.21224绝缘等级50Hz1min(kV有效值)对地284265断口间3248791250μs(kV峰值)对地7595125断口间85110145分断能力空载变压器(A)16空载电缆(A)25短时耐受电流25kA2s630A-1250A20kA4s630A-1250A5%额定负荷开断电流31.5A关合，开断能力E3级额定有功负载开断电流630A额定闭环开断电流630A额定短路关合电流50kA63kA50kA内燃弧12.5kA1s或16kA1s此高参数为可选项，如有需要，请提前说明总体特性最大分断能力额定电压(kV)7.21224IMIMCIMBNSM-电缆630AQMQMC25kA20kA带有熔断器的CRM25kADM1-ADM1-D25kA20kA寿命机械寿命电气寿命柜型IMIMCIMBIMPQMQMCNSM-电缆CRMIEC60265负荷开关5000次操作IEC62470接触器300000次操作IEC60265200次额定有功负载开断E3级IEC62470320A时100000次开断250A时300000次开断DM1-ADM1-DIEC62271-10010000次操作IEC62271-10012.5kA时40次开断20kA时25次开断25kA时20次开断Inpf=0.7时10000次开断DMVIEC62271-10010000次操作25kA，100次开断根据IEC60420和GB16926规定，三次开断转移电流。
1750A12kV●1400A24kV●电磁兼容性继电器：根●据IEC801.4规定，4kV耐压屏蔽室：●电场：-100MHz时，衰减40dB○-200MHz时，衰减20dB磁场：30MHz以下，衰减20dB○依据IEC62271-200，GB3906标准：运行连续等级别：LSC2A隔板等级：PI内部燃弧等级：IAC-FLR，16kA1s防护等级IP3X主要电气特性概述温度储存时：-40到70●工作时：-5到40●低于-5请和我们联系●如需更多的操作寿命次数，●请和我们联系11SM6系列功能说明熔断器＋负荷开关组合柜QM(375mm)熔断器＋接触器柜CRM(750mm)熔断器＋负荷开关组合柜QMC(625mm)熔断器＋负荷开关左右出线柜QMB(375mm)页码313233各种功能柜：进出线柜进线(或出线)柜IM(375mm或500mm)隔离开关＋SF6断路器柜DM1-A(750mm)进线柜IMP(500mm)保护柜隔离开关＋真空断路器柜DMV(625mm)出线(或进线)柜IMC(500mm)左(或右出)线柜IMB(375mm)隔离开关＋SF6断路器(右出线)柜DM1-D(750mm)12SM6系列页码343532中性点接地系统电压互感器柜CM(500。
