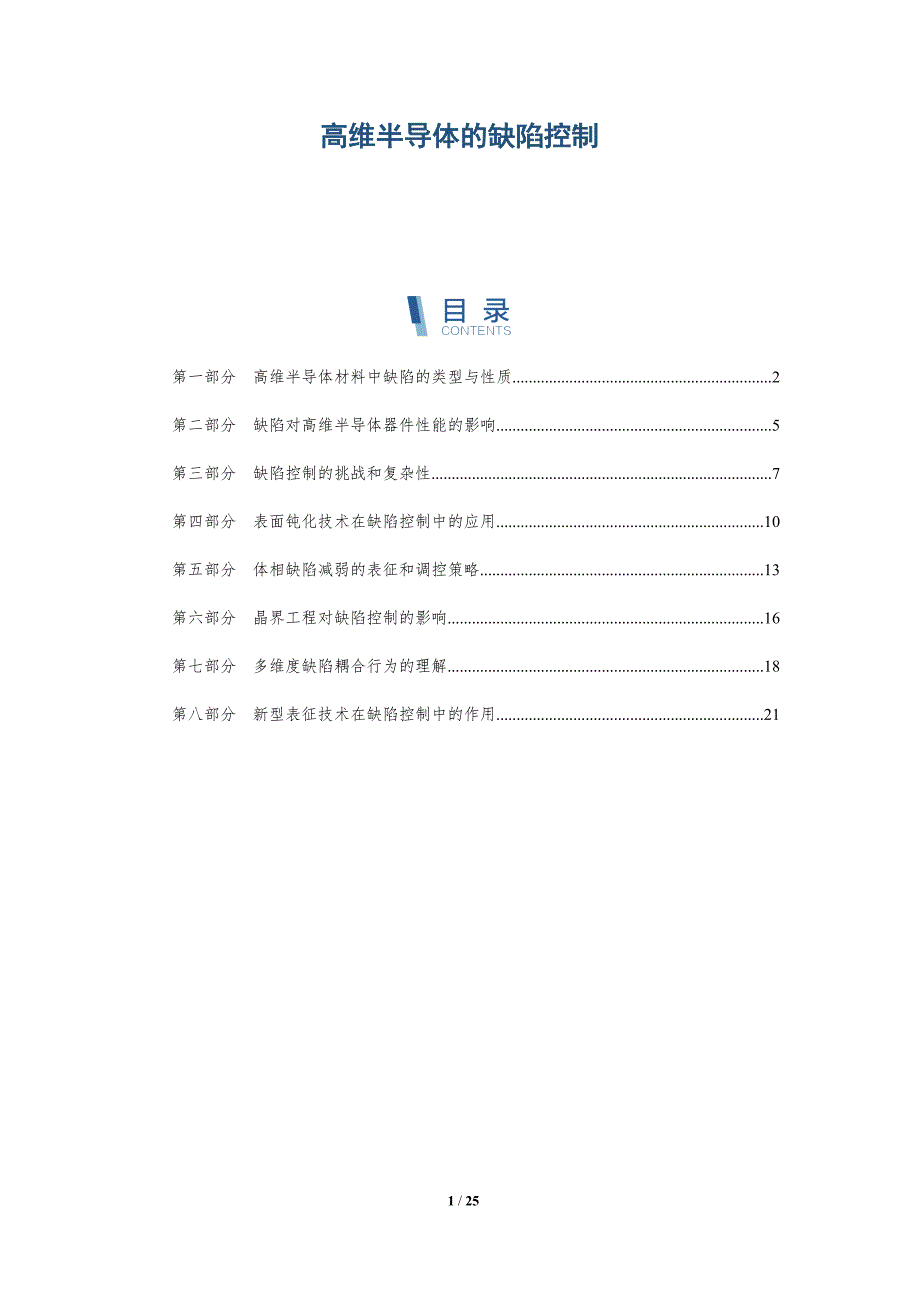

高维半导体的缺陷控制 第一部分 高维半导体材料中缺陷的类型与性质 2第二部分 缺陷对高维半导体器件性能的影响 5第三部分 缺陷控制的挑战和复杂性 7第四部分 表面钝化技术在缺陷控制中的应用 10第五部分 体相缺陷减弱的表征和调控策略 13第六部分 晶界工程对缺陷控制的影响 16第七部分 多维度缺陷耦合行为的理解 18第八部分 新型表征技术在缺陷控制中的作用 21第一部分 高维半导体材料中缺陷的类型与性质关键词关键要点点缺陷- 点缺陷包括空位（原子空缺）、间隙原子（原子多余）和反位点缺陷（原子错位于另一个原子位置） 这些缺陷会导致材料的电子特性发生变化，如载流子浓度、迁移率和能带结构 点缺陷可以通过热激发、材料生长过程中引入或辐照等方式产生线缺陷- 线缺陷包括位错和晶界 位错是晶体结构中的单原子厚度的线状缺陷，会扭曲晶格并产生应力 晶界是不同晶粒之间的界面，具有不同的晶体取向，导致电子输运阻力增加面缺陷- 面缺陷包括孪晶界和堆垛层错 孪晶界是晶体结构中镜像对称的界面，导致电子传输容易 堆垛层错是晶体结构中堆垛序列的错误，会影响材料的机械性能体缺陷- 体缺陷包括介质包体、空洞和裂纹。
介质包体是晶体基质中包裹的第二相材料，可能导致散射和陷阱 空洞和裂纹是材料内部的空隙，会降低材料的机械强度并影响电子传输电子缺陷- 电子缺陷包括掺杂引起的浅能级缺陷、深能级缺陷和载流子俘获缺陷 浅能级缺陷对材料的电子特性有轻微影响，而深能级缺陷会导致陷阱和减少载流子浓度 载流子俘获缺陷会捕获流动载流子并导致载流子寿命降低复合缺陷- 复合缺陷是同时包含多种类型的缺陷 复合缺陷的特性更复杂，难以预测和控制 复合缺陷对材料的电子特性和性能有显著影响 高维半导体材料中缺陷的类型与性质# 点缺陷点缺陷是影响高维半导体材料性能的关键因素，它们可以分为以下类型：- 空位缺陷：原子或离子从其正常晶格位置移除时产生空位可以是正电荷（阳离子空位）或负电荷（阴离子空位） 间隙缺陷：当额外的原子或离子插入晶格中时产生间隙缺陷可以是正电荷（阳离子间隙）或负电荷（阴离子间隙） 反位缺陷：当原子或离子与另一种离子交换位置时产生反位缺陷可以是正电荷（阳离子反位）或负电荷（阴离子反位） 线缺陷线缺陷是沿一维方向延伸的缺陷，主要包括：- 位错：是晶格中原子错位或错位的线性缺陷位错可以是边缘位错、螺旋位错或混合位错 孪晶边界：是晶格中两个不同取向区域之间的边界。
孪晶边界可以是共格孪晶或异格孪晶 面缺陷面缺陷是沿二维方向延伸的缺陷，主要类型如下：- 堆垛层错：是晶格中原子堆垛顺序的错误或中断堆垛层错可以是插入式层错或删除式层错 晶界：是不同晶粒之间相互连接的界面晶界可以是低角度晶界或高角度晶界 畴壁：是材料中具有不同自发极化方向的区域之间的边界畴壁可以是 180° 畴壁或 90° 畴壁 缺陷的性质缺陷的性质取决于其类型、位置和分布不同的缺陷类型具有不同的电荷、能级和与附近原子的相互作用缺陷还可以通过与其他缺陷或杂质的相互作用形成复合体，从而进一步影响材料的性能 缺陷的浓度与分布缺陷的浓度和分布是影响半导体材料性能的重要因素缺陷浓度过高会导致材料的电气性能下降，而缺陷分布不均匀会导致材料的机械性能和可靠性降低 缺陷的表征和控制表征和控制高维半导体材料中的缺陷对于优化材料性能至关重要常用的表征技术包括 X 射线衍射、透射电子显微镜和原子力显微镜缺陷控制可以通过优化生长条件、退火处理和掺杂等工艺来实现 总结高维半导体材料中的缺陷是影响材料性能的关键因素理解不同类型缺陷的性质、浓度和分布对于优化材料性能至关重要通过表征和控制缺陷，可以开发出具有优异电气、机械和光学性能的高维半导体材料，从而推动高性能电子、光电和量子器件的发展。
第二部分 缺陷对高维半导体器件性能的影响关键词关键要点主题名称：缺陷对高维半导体器件电性能的影响1. 载流子散射：缺陷可以充当载流子散射中心，阻碍其运动，从而降低器件的载流子迁移率和电导率2. 漏电流：某些类型的缺陷，如晶界，可以形成低阻抗路径，导致器件的漏电流增加，降低其开关比和能效3. 击穿电压：缺陷可以降低器件的击穿电压，使其更容易受到电场应力的影响，导致器件失效主题名称：缺陷对高维半导体器件光电性能的影响 缺陷对高维半导体器件性能的影响缺陷对高维半导体的器件性能有着显著的影响，这些缺陷可能是材料生长过程中固有的，也可能是器件制造过程中引入的缺陷的存在会破坏半导体的晶体结构，从而影响其电学和光学性能 点缺陷点缺陷是指材料中单个原子或分子的缺失或增加常见的点缺陷包括空位、间隙原子和反位原子 空位是指材料中原子或分子缺失的位置空位的形成可以是热激活的，也可以是外部因素（如高能粒子辐照）造成的空位的存在会降低材料的导电性和热导率 间隙原子是指材料中额外的原子或分子间隙原子的形成可以是由于材料生长过程中的杂质掺杂造成的，也可以是由于外部因素（如离子注入）造成的间隙原子会增加材料的电阻率和热导率。
反位原子是指材料中原子或分子占据了错误的位置反位原子的形成可以是由于材料生长过程中的错位造成的，也可以是由于外部因素（如热处理）造成的反位原子会破坏材料的晶体结构，从而降低其电学和光学性能 线缺陷线缺陷是指材料中一维的晶体结构缺陷最常见的线缺陷是位错 位错是指材料中晶体结构的线状缺陷位错的形成可以是由于材料生长过程中的缺陷造成的，也可以是由于外部因素（如机械应力）造成的位错的存在会降低材料的强度和韧性，同时也会影响其电学和光学性能 面缺陷面缺陷是指材料中二维的晶体结构缺陷最常见的平面缺陷是晶界和孪晶 晶界是指材料中相邻晶粒之间的边界晶界的存在会降低材料的强度和韧性，同时也会影响其电学和光学性能 孪晶是指材料中晶体结构的镜像孪晶的形成可以是由于材料生长过程中的晶体取向错误造成的，也可以是由于外部因素（如机械应力）造成的孪晶的存在会降低材料的强度和韧性，同时也会影响其电学和光学性能 缺陷对器件性能的影响缺陷的存在会对高维半导体的器件性能产生以下影响：* 施主-受主缺陷：缺陷可以作为材料中的施主或受主，从而改变其电荷载流子的浓度和类型例如，空位可以作为施主，而间隙原子可以作为受主 非辐射复合中心：缺陷可以作为非辐射复合中心，从而降低材料的载流子寿命。
非辐射复合是指载流子在不发射光子的情况下复合 散射中心：缺陷可以作为载流子的散射中心，从而降低材料的迁移率 光学吸收中心：缺陷可以作为光学吸收中心，从而降低材料的光透过率和量子效率 缺陷控制为了提高高维半导体器件的性能，需要对缺陷进行控制缺陷控制的方法包括：* 优化材料生长条件：优化材料生长条件可以减少缺陷的形成例如，使用低生长温度和慢生长速率可以减少空位和间隙原子的形成 缺陷退火：缺陷退火是一种热处理工艺，可以减少材料中的缺陷浓度缺陷退火可以通过改变缺陷的迁移率和钝化缺陷中心来实现 缺陷刻蚀：缺陷刻蚀是一种化学蚀刻工艺，可以去除材料中的缺陷缺陷刻蚀通过选择性地去除缺陷周围的材料来实现 缺陷钝化：缺陷钝化是一种表面处理工艺，可以钝化缺陷中心，从而降低其对器件性能的影响缺陷钝化可以通过使用钝化层或钝化剂来实现通过采用这些缺陷控制方法，可以有效地提高高维半导体器件的性能，使其在各种应用中发挥出优异的性能第三部分 缺陷控制的挑战和复杂性关键词关键要点【缺陷控制的复杂性】：1. 缺陷类型多样化：高维半导体器件中存在多种缺陷类型，包括点缺陷、线缺陷、面缺陷和体缺陷，每种类型对器件性能的影响不同，难以全面掌握和控制。
2. 高缺陷密度：高维半导体器件结构复杂，集成度高，导致缺陷密度大幅提升，传统的缺陷控制方法难以满足如此苛刻的要求3. 晶格匹配问题：高维半导体器件通常涉及不同材料的异质集成，晶格失配导致界面处产生缺陷，影响器件的可靠性和性能缺陷控制的挑战】：缺陷控制的挑战和复杂性高维半导体的缺陷控制极具挑战且复杂，主要源于以下因素：材料复杂性：* 高维半导体通常具有复杂的多元组分，包括各种元素和化合物，导致缺陷类型和分布的多样性 材料的生长和加工过程影响其缺陷结构和特性，进一步增加了缺陷控制的复杂性尺寸和几何复杂性：* 高维半导体通常具有纳米级或更小的特征尺寸，缺陷尺寸也相应地很小，难以检测和表征 复杂的三维结构和表面几何形状增加了缺陷的空间分布和相互作用电子特性敏感性：* 高维半导体中缺陷的存在会显着影响其电气和光学性能，即使是低浓度的缺陷也会导致性能下降 缺陷的能量水平、电荷态和位置会影响载流子的输运和光学性质环境敏感性：* 高维半导体对外部环境非常敏感，接触空气、水分或其他污染物会引入或激活缺陷 因此，缺陷控制需要在受控的洁净室环境中进行，以最大程度地减少外部污染缺陷类型的多样性：* 高维半导体中缺陷类型广泛，包括点缺陷、线缺陷、面缺陷和体缺陷。
不同类型的缺陷具有独特的起源、分布、性质和影响 缺陷控制需要针对特定的缺陷类型采用针对性的策略缺陷相互作用和演化：* 缺陷在高维半导体中并不孤立存在，而是以复杂的相互作用网络存在 缺陷可以相互结合、分解或迁移，随着时间演化出更复杂的结构 这种动态行为增加了缺陷控制的难度表征挑战：* 高维半导体中缺陷的微小尺寸和复杂结构对缺陷表征提出了重大挑战 传统的表征技术往往分辨率不足或灵敏度不够，无法全面表征缺陷 需要开发先进的表征方法来获得缺陷的精确信息其他挑战：* 缺陷控制涉及复杂的工艺流程，需要仔细优化和控制工艺参数 成本和产出方面的考虑对缺陷控制策略的选择至关重要 高维半导体仍处于快速发展的阶段，缺陷控制策略需要不断更新和改进，以满足不断变化的技术要求第四部分 表面钝化技术在缺陷控制中的应用关键词关键要点表面钝化技术在缺陷控制中的应用1. 表面钝化技术通过在半导体表面引入钝化层，减少表面缺陷的形成和迁移，使半导体材料更加稳定和可靠2. 钝化层可以作为保护屏障，防止外界环境（例如氧气、水蒸气和污染物）与半导体表面发生反应，从而抑制缺陷的产生3. 钝化层还具有钝化表面活性位点的作用，减少缺陷核化和生长的概率。
键控钝化1. 键控钝化通过在半导体表面形成特定化学键，钝化活性位点并防止缺陷形成2. 例如，使用氢钝化可以钝化硅表面，形成牢固的Si-H键，有效抑制硅表面的氧化和缺陷产生3. 键控钝化具有选择性高、钝化效果好的优点，可以针对不同的半导体材料和缺陷类型进行定制化设计沉积钝化1. 沉积钝化通过在半导体表面沉积薄膜或保护层，隔离表面缺陷，防止缺陷影响器件性能2. 常用的沉积钝化材料包括氧化物（例如SiO2、Al2O3）、氮化物（例如Si3N4）、有机高分子材料等3. 沉积钝化在高维半导体中尤为重要，因为它可以有效控制缺陷密度，提高器件可靠性等离子体钝化1. 等离子体钝化利用等离子体体相反应，在半导。
