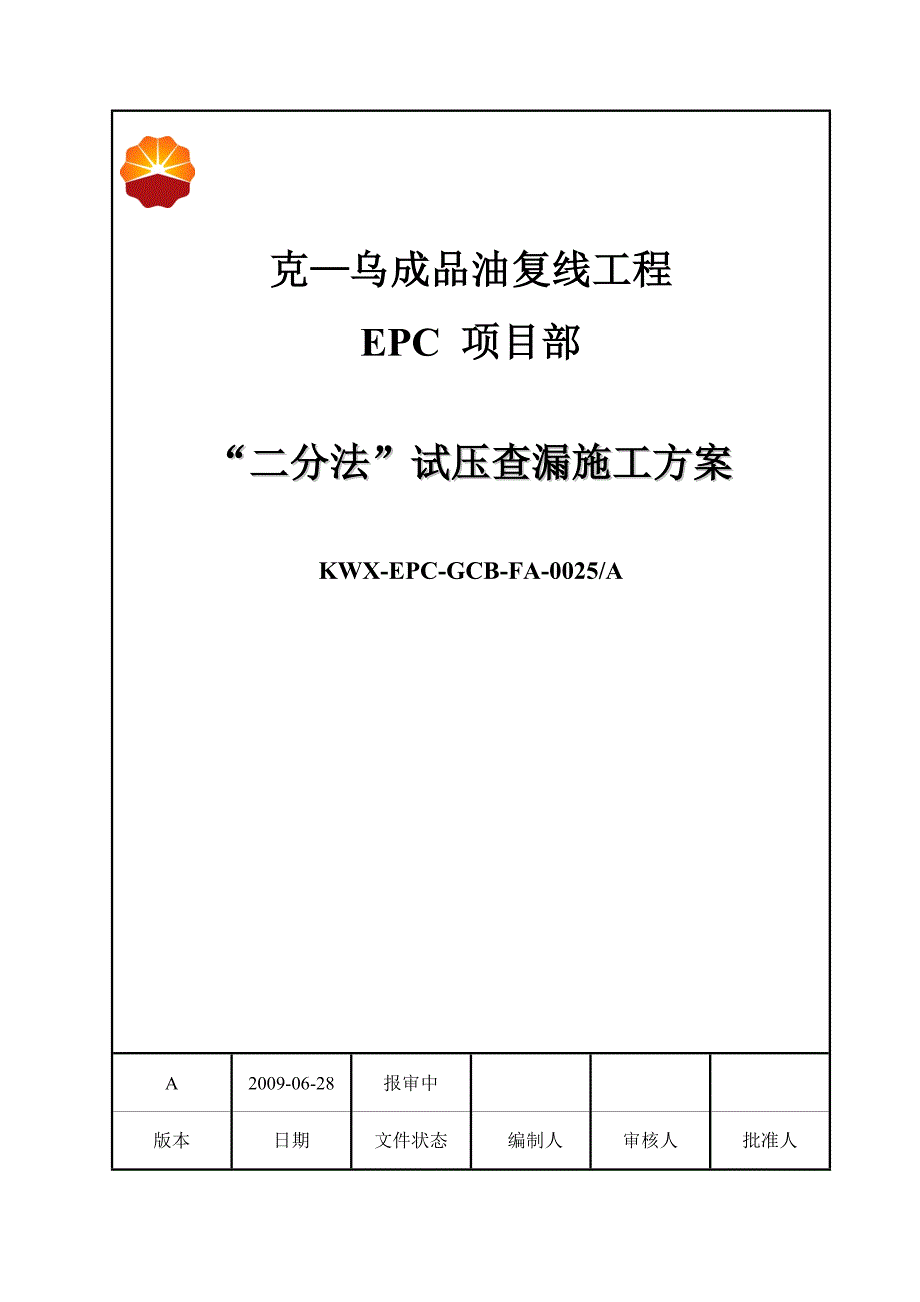

克—乌成品油复线工程EPC 项目部“二分法”试压查漏施工方案KWX-EPC-GCB-FA-0025/AA2009-06-28报审中版本日期文件状态 编制人审核人批准人目 录1 适用范围 12 编制依据 13 工程概况 14 二分法查漏施工方案 15 二分法试压压力标准及实施过程 26 风险识别及防范措施 47 二分法施工所需设备、材料 5克—乌成品油复线工程EPC项目部 二分法试压查漏施工方案1 适用范围本方案仅适用于克—乌成品油管道复线工程强度、严密性试压失败，通过地面检漏不能发现漏点的试压段2 编制依据《油气长输管道工程施工及验收规范》 GB50369-20063 工程概况克-乌成品油管道复线工程KWC012—AKW046桩（17公里）在2009年6月24日试压强度和严密性稳压压降大于《油气长输管道工程施工及验收规范》的要求，试压失败因管线泄漏点较小，地面未出现积水，采用音频检漏巡线持续3天未发现漏点4 二分法查漏施工方案4.1 施工工序L4.2 分段描述起点终点 依次二分当 时，采用人工开挖，查找漏点。
4.3征地每一处分段点试压点需临时征地30米×30米以及施工机械进入分段地点的临时道路用地临时道路用地长度发生以实际发生量为准征地发生费用依据相关标准和当地土地部门协商情况为准5 二分法试压压力标准及实施过程5.1 确定试压压力：二分法试验压力的确认：每个试压段最高点强度试验压力为12.5MPa，低点压力为最高点压力与管道液位高差静压之和，强度试验稳压4小时，若发现压力下降则该段存在漏点，需继续分段检查；如果强度试验稳压合格，则本段无泄漏5.2 实施过程二分法分段试验要求第一次分段的两侧都必须进行压力试验检查情况一：在对两段分别进行压力试验检查时，一段有压降，另一段无压降，可确定漏点在一段情况二：在对两段分别进行压力试验检查时，一段有压降，另一段也有压降，即可证明两个分段都存在漏点此种现象发生时，需对这两段分别进行二分法分段试压检查（即划分为四段），直至确认无漏点、排除隐患通过二分法排除的分段检查出无漏点后就不再进行试压检查有漏点嫌疑地段重新进行分段，直至检查出漏点段、最小长度以小于200m为宜每一段升压后，如果压降超过规范允许范围，首先安排人员巡线查找漏点，如果发现漏点按照漏点处理措施修复，再次进行压力试验。
待检查至小于200m左右时，根据漏点所处线路具体位置地情状况，考虑是采取人工开挖或机械开挖配合的方式来查找漏点和换管作业找到管线漏点后，及时作出标记，并及时通知PMT、PMC、政府监督及管厂等相关人员到现场确认，并做好影像资料、书面记录等资料5.3 上水方式：5.3.1 对首次二分法划分的两段管线（原则以此段中部为切断点）采用莫索湾干渠的水源，在两段连接处做一连通管进行串接、并都安装好控制阀门其二是对灌满水的两段依次升压找寻有漏点的管段其后是对有问题的管段再次进行二分法划分（原则上是由五号阀室向莫索湾方向进行找寻，这样做便于上水），并安装好连通管和控制阀门直至找到漏点和隐患5.3.2 对后续小于200m的管段可采取水车拉运的方式进行上水水车以20方容量为宜；5.4 漏点处理措施5.4.1 用挖机或潜水泵将漏点管处积水或淤泥清除并将该泄漏管两端焊口各2米范围（约16m）管道两侧清整出作业坑，同时取干土进行铺垫，便于换管施工5.4.2 为满足试验压力的需要，从王家沟防腐厂调运2根壁厚为8.8mm的宝钢生产的管材5.4.3 调运电焊机、气焊设备和相关施工人员到现场，首先将漏管段进行整根划线切割并按照连头工艺对该段进行连头施工（共计3道口），为了保证焊口质量，要求焊接完毕对这3道焊口进行100%射线和100%超声波检测。
5.4.4 待焊口检测合格后进行防腐补口、回填和地貌恢复工作5.4.5 重新对泄漏段进行上水试压工作，合格后，整段连通，重新进行压力试验5.5二分法试压查漏及换管作业注意事项5.5.1 二分法试压查找漏点时试验压力值严格按照《线路总体试压方案》的要求进行打压和监控5.5.2 EPC、PMC现场组人员必须对上述二分法试压检漏工作和现场打压作业进行确认和监督并做好检查与监督记录5.5.3 换管作业注意事项：（1）挖方时应采取先表层再下层的顺序，管沟开挖处断面应呈缓坡状，防止大面积土层突然塌落2）本工程采用光缆直埋与输油管道同沟敷设，其敷设位置位于管道顺气流方向右侧，位于管沟底部，与输油管道管壁水平距离为300mm在具体开挖过程中应加大保护力度，防止在开挖时破坏对光缆或管材防腐层造成损伤6 风险识别及防范措施6.1 二分法试压检漏及换管作业存在危险危害(1) 物体打击：施工作业过程中机械设备﹙挖沟机﹚启动或旋转未鸣笛易发生人员伤亡事故2) 车辆伤害：施工作业过程人员、材料、机具运送，作业带不平整或不畅通及驾驶员驾驶车辆操作不当，引起的人体坠落和物体倒塌、挤压伤亡和设备损坏事故3) 机械伤害：挖沟机运动﹙静止﹚部件、工具加工件直接与人体接触引起的夹、击、碰撞、剪切、卷入、绞、碾、刺、割等伤害。
4) 起重伤害：挖沟机作业或检修中发生的作业人员遭受挤压、坠落，悬空的吊具、吊管对人体造成物体打击和触电等事故5) 土方坍塌：管沟开挖、放坡没有满足技术交底要求，土方承重强度达到极限，易造成人员伤亡和设备损坏事故6) 爆管风险:：巡线过程中突发爆管事故，造成人员伤亡、设备损坏事故6.2 二分法试压检漏及换管作业安全措施(1) 配备应急药品，如感冒药、烫伤膏、创可贴、绷带等应急药品2) 做好入场人员的安全教育与培训，经考试合格方可上岗3) 特种设备作业人员必须持证上岗4) 加强驾驶员“道路交通法”的学习，并有记录5) 吊管起重作业有专人指挥6) 设置安全管理机构和配备专职、兼职的安全管理人员7) 加强用电设备的检修、维护、保养8) 挖沟机使用前的试运行和例行检查做到“十字作业”9) 制定现场应急救援预案10) 施工现场做到场地平整，作业带畅通11) 施工前对机组人员进行有针对性的安全讲话12) 现场作业机组HSE资料有《HSE技术交底卡》和《班组安全讲话记录本》，这两份资料必须在现场13) 施工过程中产生的废弃物不得随意丢弃，如钢丝刷、清洗油、装入垃圾回收箱14) 作业人员必须正确穿戴劳动防护用品。
15) 设备在斜坡停留时，应垫塞三角木16) 现场设备无跑、冒、滴、漏现象17) 严禁站在钢管上作业或行走7 二分法施工所需设备、材料为满足二分法试压及换管作业要求，依据试压分段数量，配备充足的试压设备和材料，主要包括试压设备、试压封头、挖掘设备、焊接设备、交通运输设备等提前作好阀门、试压封头、管件的准备工作具体所需用量计划见下表：7.1 二分法试压施工主要设备序号设备名称数量单位备注1泵车1台2上水泵1台3水罐车2辆4挖沟机1台5平板车1辆6电焊机2辆7丰田4500指挥车1辆8三菱2辆9皮卡车3辆10吊卡1辆11中轿1辆12半挂1辆13吊车1辆14喷砂设备1套15气焊工具1套7.2 二分法试压施工主要材料序号物料名称规格型号计量单位需求 数量备 注1椭圆封头16MPa-DN400 16MnR件8 2高压截止阀J61Y-16 DN100只8 3高压截止阀J61Y-16 DN65只4 4多功能压力表阀GMJ11F/H-16 DN15只8 5精密标准压力表YB-150 0-20MPa-0.4级只8 6玻璃棒温度计WSS-401 0-100℃ L=100个4 7清管器φ457个4 820#无缝钢管φ114*10m60 920#无缝钢管φ76*7m40 1020#无缝钢管φ22*4m30 1190°弯头 φ114*14 20#个14 1290°弯头 φ76*8 20#个8 13单丝头22*5 L=150mm 20#个16 14单丝头76*8 L=200mm 20#个4 第2页 共6页。
