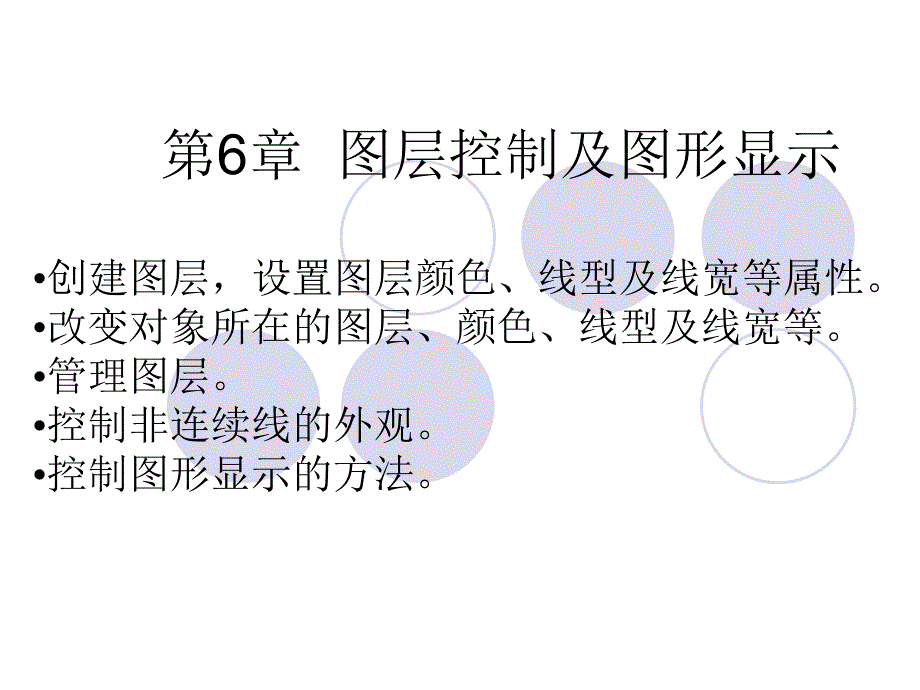

第6章 图层控制及图形显示 •创建图层，设置图层颜色、线型及线宽等属性•改变对象所在的图层、颜色、线型及线宽等•管理图层•控制非连续线的外观•控制图形显示的方法 1.创建及设置图层 AutoCAD图层是透明的电子图纸，用户把各种类型的图形元素画在这些电子图纸上，AutoCAD将它们叠加在一起显示出来如图所示，在图层A上绘制了挡板，图层B上绘制了支架，图层C上绘制了螺钉，最终显示结果是各层内容叠加后的效果 用AutoCAD绘图时，图形元素是处于某个图层上默认情况下，当前层是0层，若没有切换至其他图层，则所画图形都在0层上每个图层都有与其相关联的颜色、线型及线宽等属性信息，用户可以对这些信息进行设定或修改当在某一层上作图时，生成的图形元素颜色、线型及线宽就与当前层的设置完全相同（默认情况）对象的颜色将有助于辨别图样中的相似实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素 单击【图层】工具栏上的 按钮，打开【图层特性管理器】对话框 ，利用该对话框创建以下图层名称颜色线型线宽 轮廓线层白色Continuous0.5 中心线层红色Center默认 虚线层黄色Dashed默认 剖面线层绿色Continuous默认 尺寸标注层绿色Continuous默认 文字说明层绿色Continuous默认例6-1 练习如何创建及设置图层，观看视频6-1。
2.控制图层状态 图层状态主要包括打开与关闭、冻结与解冻、锁定与解锁及打印与不打印等，AutoCAD用不同形式的图标表示这些状态，如图所示1）打开/关闭：单击 图标，就关闭或打开某一图层打开的图层是可见的，而关闭的图层不可见，也不能被打印当图形重新生成时，被关闭的层将一起被生成2）解冻/冻结：单击 图标，将冻结或解冻某一图层解冻的图层是可见的，若冻结某个图层，则该层变为不可见，也不能被打印出来当重新生成图形时，系统不再重生成该层上的对象，因而冻结一些图层后，可以加快ZOOM、PAN等命令和许多其他操作的运行速度3）解锁/锁定：单击 图标，就锁定或解锁图层被锁定的图层是可见的，但图层上的对象不能被编辑用户可以将锁定的图层设置为当前层，并能向它添加图形对象4）打印/不打印：单击 图标，就可设定图层是否打印指定某层不打印后，该图层上的对象仍会显示出来 3.有效地使用图层 绘制复杂图形时，用户常常从一个图层切换至另一个图层，频繁地改变图层状态或是将某些对象修改到其他层上，如果这些操作不熟练，将会降低设计效率控制图层的一种方法是单击【图层】工具栏上的 按钮，打开【图层特性管理器】对话框，通过该对话框完成上述设置。
除此之外，还有另一种更简捷的方法──使用【图层】工具栏上的【图层控制】下拉表，如图所示该下拉列表包含了当前图形中的所有图层，并显示各层的状态图标 1)切换当前图层 用户若要在某个图层上绘图，必须先使该层成为当前层通过【图层控制】下拉列表，用户可以快速地切换当前层，方法如下1）单击【图层控制】下拉列表右边的箭头，打开下拉列表2）选择欲设置成当前层的图层名称，操作完成后，下拉列表自动关闭，被选图层成为当前层 2)使某一个图形对象所在图层成为当前层将某个图形对象所在图层修改为当前层有以下两种方法1）先选择图形对象，则【图层控制】下拉列表中将显示该对象所在层，再按下Esc键取消选择，然后通过【图层控制】下拉列表切换当前层2）单击【图层】工具栏上的 按钮，AutoCAD提示“选择将使其图层成为当前图层的对象:”，选择某个对象，则此对象所在图层就成为当前层显然，这种方法更简捷一些 3)修改图层状态 【图层控制】下拉列表中也显示了图层状态图标，单击图标就可以切换图层状态在修改图层状态时，该下拉列表将保持打开，用户能在列表中一次修改多个图层的状态修改完成后，单击列表框顶部，将列表关闭 4)修改已有对象的图层 如果用户想把某个图层上的对象修改到其他图层上，可先选择该对象，然后在【图层控制】下拉列表中选取要放置的图层名称。
操作结束后，列表框自动关闭，被选择的图形对象转移到新的图层上 4.改变对象颜色、线型及线宽 用户通过【特性】工具栏可以方便地设置对象的颜色、线型及线宽等信息默认情况下，该工具栏上的【颜色控制】、【线型控制】、【线宽控制】3个下拉列表中显示【Bylayer】，如图所示Bylayer】的意思是所绘对象颜色、线型及线宽等属性与当前层所设定的完全相同本节将介绍怎样临时设置即将创建图形对象的这些特性及如何修改已有对象的这些特性 1)修改对象颜色 要改变已有对象的颜色，可通过【特性】工具栏上的【颜色控制】下拉列表，具体步骤如下1）选择要改变颜色的图形对象2）在【特性】工具栏上打开【颜色控制】下拉列表，然后从列表中选择所需颜色如果选择【选择颜色】选项，则弹出【选择颜色】对话框，如图所示，通过该对话框用户可以选择更多种类的颜色 2)设置当前颜色 默认情况下，用户在某一图层上创建的图形对象都将使用图层所设置的颜色若想改变当前颜色设置，可通过【特性】工具栏上的【颜色控制】下拉列表来控制，具体步骤如下1）打开【特性】工具栏上的【颜色控制】下拉列表，从列表中选择一种颜色2）当选择【选择颜色】选项时，AutoCAD打开【选择颜色】对话框，如图所示，在该对话框中用户可做更多选择。
3)修改已有对象线型或线宽修改已有对象线型、线宽的方法与改变对象颜色类似，具体步骤如下1）选择要改变线型的图形对象2）在【特性】工具栏上打开【线型控制】下拉列表，从列表中选择所需线型若选择该列表的【其他】选项，则弹出【线型管理器】对话框，如图所示，在该对话框中用户可选择一种或加载更多种类线型修改线宽是利用【线宽控制】下拉列表，步骤与上述类似，这里不再重复 4)设置当前线型或线宽 默认情况下，绘制的对象采用当前图层所设置的线型、线宽若要使用其他种类线型、线宽，则必须改变当前线型、线宽设置，具体步骤如下1）打开【特性】工具栏上的【线型控制】下拉列表，从列表中选择一种线型 （2）若选择【其他】选项，则弹出【线型管理器】对话框，如图所示，用户在该对话框中选择所需线型或加载更多种类线型 在【线宽控制】下拉列表中可以方便地改变当前线宽设置，步骤与上述过程类似，这里不再重复 5.管理图层 管理图层主要包括显示所需的一组图层、删除不再使用的图层及重新命名图层等 1)寻找所需图层 （1）排序图层及按名称搜索图层打开【图层特性管理器】对话框，单击图层列表顶部的 按钮，AutoCAD就将所有图层名以字母顺序排列出来，再次单击此按钮，排列顺序就会颠倒过来，如图所示。
单击列表框顶部的其他按钮，也有类似的作用 在【搜索图层】文本框中输入要寻找的图层名称，名称中可包含通配符“*”和“？”，其中“*”可用来代替任意数目的字符，“？”用来代替任意一个字符例如，输入“D*”，则列表框中立刻显示所有以字母“D”开头的图层 2）过滤图层 图层特性过滤器位于【图层特性管理器】对话框左边窗格的树状图中，选中一个过滤器，AutoCAD就在【图层特性管理器】对话框右边的列表框中列出满足过滤条件的所有图层 2)修改对象颜色 删除不用图层的方法是：在【图层特性管理器】对话框中选择图层名称，单击 按钮，AutoCAD标记要删除的图层，再单击“确定”或“应用” 按钮将此图层删除但当前层、0层、定义点层（Defpoints）及包含图形对象的层不能被删除 3)重新命名图层 良好的图层命名将有助于用户对图样进行管理要重新命名一个图层，可打开【图层特性管理器】对话框，先选中要修改的图层名称，该名称周围出现一个白色矩形框，在矩形框内单击一点，图层名称就高亮显示此时，用户就可输入新的图层名称了，输入完成后，按Enter键结束 例6-2 创建及使用图层特性过滤器，观看视频6-2。
6.修改非连续线型外观 非连续线型是由短横线、空格等构成的重复图案，图案中短线长度、空格大小是由线型比例来控制的用户作图时常会遇到这样一种情况，本来想画虚线或点划线，但最终绘制出的线型看上去却和连续线一样，其原因是线型比例设置得太大或太小LTSCALE用来控制线型的全局比例因子，它将影响图样中所有非连续线型的外观其值增加时，将使非连续线中短横线及空格加长，如图所示当前对象线型比例是由系统变量CELTSCALE来设定的，调整该值后所有新绘制的非连续线均会受到它的影响默认情况下，CELTSCALE=1，该因子与LTSCALE同时作用型对象上例如，将CELTSCALE设置为“4”，LTSCALE设置为“0.5”，则AutoCAD在最终显示线型时采用的缩放比例将为2，即最终显示比例＝CELTSCALE×LTSCALE 7.视图显示控制 AutoCAD提供了多种控制图形显示的方法，如实时平移及实时缩放、鹰眼窗口、平铺视口及命名视图等利用这些功能，用户可以灵活地观察图形的任何一个部分 1)控制图形显示的命令按钮 实时平移及实时缩放的工具是 和 按钮，它们的用法在第一章中已经介绍过了。
缩放】工具栏上包含了更多的控制图形显示的按钮，如图所示，通过这些按钮用户可以很方便地放大图形局部区域或观察图形全貌 2)动态缩放按钮 鹰利用一个可平移并能改变大小的矩形框缩放图形用户可先将此矩形框移动到要缩放的位置，调整矩形框的大小，然后按回车键侯，AutoCad将当前矩形框中的图形布满整个视口 例6-3 练习动态缩放，观看视频6-3. 3）鹰眼窗口 鹰眼窗口和图形窗口是分离的，它提供了观察图形的另一个区域，在鹰眼窗口中可以建立矩形框来观察图样，如图所示如果要放大图样，就使矩形框缩小一些；否则，让矩形框变大一些当矩形框放置在图样的某一位置时，AutoCAD的图形窗口中就显示这个位置处的实时缩放视图例6-4 利用鹰眼窗口观察图形，观看视频6-4 4）命名视图 若图形很复杂时，使用ZOOM和PAN等命令寻找想要显示的图形部分或经常返回图形的相同部分时，就要花费大量时间要解决这些问题最好的办法是将以前显示的图形命名成一个视图，这样就可以在需要的时候根据它的名字恢复它例6-5 使用命名视图，观看视频6-5 5）平铺视口 在模型空间作图时，一般是在一个充满整个屏幕的单视口工作，但也可将作图区域划分成几个部分，使屏幕上出现多个视口，这些视口称为平铺视口。
用户可让 其中之一显示图样局部细节，而让另一视口显示图样的整体，这样在修改局部的同时就能观察图形的整体了如图所示，在左上角、左下角的视口中可以看到图形的细部特征，而右边的视口里显示了整个图形例6-6 建立平铺视口，观看视频6-6. 10.上机练习1)画多段线、圆环及实心多边形等 ，如图所示 2)绘制多线、多段线等 ，如图所示。
