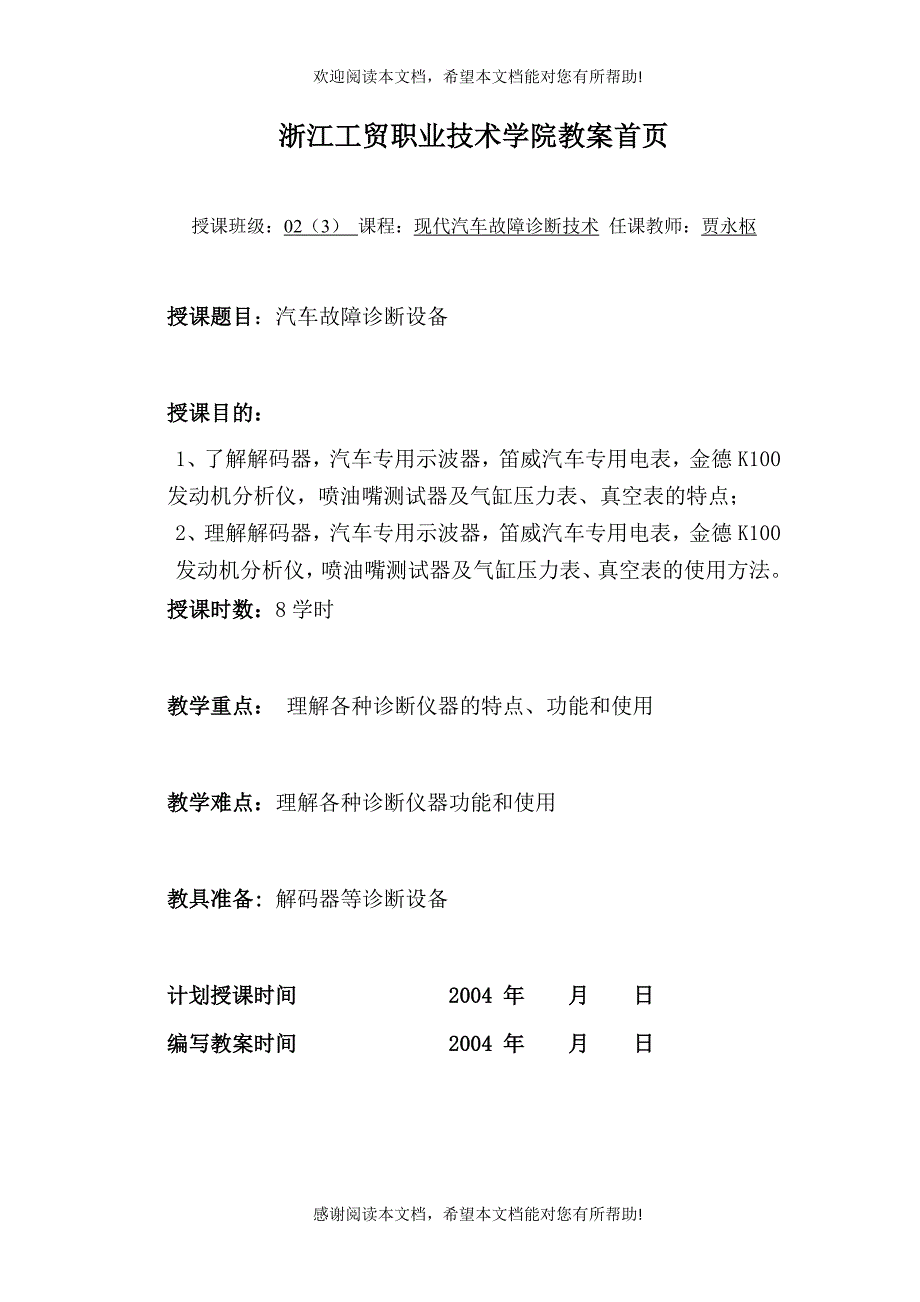

欢迎阅读本文档，希望本文档能对您有所帮助!浙江工贸职业技术学院教案首页授课班级：02（3） 课程：现代汽车故障诊断技术 任课教师：贾永枢授课题目：汽车故障诊断设备授课目的：1、了解解码器，汽车专用示波器，笛威汽车专用电表，金德K100发动机分析仪，喷油嘴测试器及气缸压力表、真空表的特点；2、理解解码器，汽车专用示波器，笛威汽车专用电表，金德K100发动机分析仪，喷油嘴测试器及 气缸压力表、真空表的使用方法授课时数：8学时教学重点： 理解各种诊断仪器的特点、功能和使用教学难点：理解各种诊断仪器功能和使用 教具准备: 解码器等诊断设备计划授课时间 2004 年 月 日编写教案时间 2004 年 月 日第二章 现代汽车故障诊断设备第一节 解码器一、自诊断系统工作原理一般装有微处理器控制单元(ECU)的汽车，都具有故障自诊断系统可以用它来对汽车内传动系统、控制系统等各部分工作状态进行自动检查和监测汽车故障自诊断系统时刻监控着汽车的运行，哪怕是一个小小的螺钉松动了，也会反映出来，以便及时发现隐患，保证汽车的安全运行。
特别是现代汽车的电子化程度不断提高，这在极大地优化汽车技术性能的同时，也使得汽车的控制系统变得越来越复杂，这些复杂的电子装置一旦出现故障，就会带来很大的困难为了迅速诊断故障部位，提高维修效率，世界各大汽车厂家纷纷开发汽车故障自诊断系统二、解码器工作原理Ø 1、解码器是唯一能与汽车电脑直接进行交流信息的故障诊断仪2、解码器通过汽车电脑的自诊断座在一定协议支持下与汽车电脑进行互相通讯交流各种信息，从而获取电脑工作的重要参数 3、自诊断座与解码器诊断接口Ø 自诊断座：是现代电控汽车上用来诊断故障的接口，自诊断座的端子直接与汽车电脑相连Ø 诊断接口：解码器利用诊断接口与汽车自诊断座匹配相连，进行互相交流数据，各车型自诊断座接口的形状、安装位置各不相同，使得解码器的诊断接口也各不相同三、解码器主要功能 1、方便而可靠读取故障码仪器读取：连接好就可以按照提示自动读取传统读取：利用仪表板故障指示灯2、清除故障码解码器清除：通过仪器方便操作就可以传统清除：断蓄电池电源3、3、读取动态数据流解码器通过与汽车电脑交流通讯，可以随时取得电脑内部运行的重要参数，我们把电脑传送来的一系列参数称为数据流Ø 数据流的长度与数目，因生产厂家、年份、型号、发动机、燃油系统、点火方式、排放净化设备和在解码器上选定的数据列的不同而不同。
Ø 4、元件动作测试 解码器通过汽车电脑直接发出指令向汽车的执行器（线圈元件，如各种电磁阀、喷油器等）开始动作，我们通过判断元件响应动作情况，可以判断元件是否工作正常Ø 响应动作:声音、运行快慢等Ø 如没有相应的响应动作就说明该元件或回路有问题 5、其他辅助功能：防盗、基本设定四、解码器的优缺点1、优点使用方便，数据可靠准确Ø 可以直接与汽车电脑互相交流信息Ø 利用解码器可以得到一些强大的诊断功能：行车数据纪录、配钥匙、基本设定 2、缺点Ø需要定期升级，维护费用高 Ø在检查机械部分故障时，解码器就很难发挥作用 Ø当汽车无法解码器交流信息时，解码器就没用了 Ø解码器可能会显示错误的信息Ø数据信息并不总是很可靠Ø利用解码器进行检查时，很容易出现对DTC故障码的不理解或误解Ø在检查非PCM控制部分的故障时，解码器并不是很有用Ø当汽车无法提供数据或数据无法取出时，解码器就无法发挥作用五、解码器产品1、通用解码器通用性：能做不同车型Ø 价格相对低Ø 功能简单：主要是故障码、数据流 主要产品：K8、电眼睛、修车王、红盒子、OB912、专用解码器专用性：只能做本公司生产的汽车Ø 价格非常高Ø 功能强大：提供各种交流诊断功 主要产品：奔驰WINSTAR，宝马GT1六、Ｋ8解码器1、 功能与特点:2、汽车通用解码器：可以测不同车型汽车Ø 汽车专用示波器：传感器和通用示波器Ø 汽车音响解码查询Ø 电脑联机操作Ø 升级方便：利用从网站下载最新软件，更新数据2、主要组成部分：主机部分、各车型接口、测试线3、操作实例（动画演示） 七、Snap-On MT2500红盒子1、红盒子MT2500的基本构成解码器主机，测试软件卡盒，诊断接头及其连接线，同时还配备有各种型的诊断接头以及其资料传输线，还有备有电源头。
2、红盒子MT2500解码范围美国、日本、德国：宝马、大众、奔驰、标准obd23、17位车型识别码VIN（补充）1）作用与意义方便车辆管理部门：车管、保险方便汽车修理部门：配件、车款车辆识别代号应尽量位于车辆的前半部分、易于看到且能防止磨损或替换的部位观察者不需移动任一部件从车外即可分辩出车辆识别代号VIN应表示在车辆部件上(玻璃除外)，该部件除修理外是不可拆的；也可表示在永久性地固定在上述车辆部件上的一块标牌上Ø 车辆识别代号的字码在任何情况下都应是字迹清楚，坚固耐入和不易替换的 4、组成 1)世界制造厂识别代号(WMI)Ø 第一位字码：地理区域的字母或数字Ø 第二位字码：特定地区内的一个国家的字母或数字Ø 第三位字码：某个特定制造厂识别标志的唯一字母或数字2)车辆说明部分(VDS)六位字码组成提供说明车辆一般特性的资料：发动机、车身等特点3)车辆指示部分(VIS)Ø 车辆指示部分由八字码组成 Ø 第一位字码指示年份（17中第10位）年份 代码 年份 代码 年份 代码 1971 1 1981 B 1991 M 1972 2 1982 C 1992 N 1973 3 1983 D 1993 P 1974 4 1984 E 1994 R 1975 5 1985 F 1995 S 1976 6 1986 G 1996 T 1977 7 1987 H 1997 V 1978 8 1988 J 1998 W 1979 9 1989 K 1999 X 1980 A 1990 L 2000 Y （Ｉ，Ｏ，Ｕ，Ｚ，Ｑ除外，1971年为１，1980年为Ａ）45)%555544 4）要求每一辆汽车、挂车、摩托车和轻便摩托车都必须有车辆识别代号。
30年内生产的任何车辆VIN不得相同车辆识别代号应尽量位于车辆的前半部分、易于看到且能防止磨损或替换的部位观察者不需移动任一部件从车外即可分辩出车辆识别代号Ø VIN中仅能采用下列阿拉伯数字和大写罗马字母：1 2 3 4 5 6 7 8 9 0 A B C D E F G H J K L M N P R S T U V W X Y Z (字母I、Q不能使用)Ø VIN文件上表示时应写成一行，且不要有空格，打印在车辆上或车辆标牌上时也应标示在一行，每行的开与终止外应选用一个分隔符表示Ø VIN应表示在车辆部件上(玻璃除外)，该部件除修理外是不可拆的；也可表示在永久性地固定在上述车辆部件上的一块标牌上Ø 车辆识别代号的字码在任何情况下都应是字迹清楚， 坚固耐入和不易替换的Ø VIN若直接打印在汽车和挂车(车架、车身等部件上)，至少应为7mm高；其它情况至少应为4mm高5）本田Honda 的VIN：JHMCB7667LC868138 Ø 第一位：代表生产国家，例如：1代表美国，2代表加拿大，J代表日本，W代表德国等等Ø第二位：代表生产厂家，例如：H代表Honda本田，T代表Toyota丰田，F代表Ford福特，G代表GM通用等等。
Ø第三位：代表车种，例如：M代表日本生产的本田客用车，G美国/加拿大生产Ø第四、五、六位：代表车型、发动机号和出口国家，例如：CB7代表2.2升 Ø 第七位：代表车身和变速箱类型，例如：6代表四门房车四速自动档 Ø 第八位：代表车辆型号档次 Ø 第九位；代表厂家内部代号 Ø 第十位：代表车辆的年份，2001年开始代表年份的第十位开始使用阿拉伯数字 Ø第十一位：代表总组装厂，例如：A代表Marysville，Dhio，U.S.A.，H代表Ontario，Canada，C代表Sayama，Japan Ø 第十二----十七位：代表厂家生产顺序号码八、OB91欧洲车解码器Ø 1、宝马系统：至99来各车型发动机、电子自动变速器、ABS、安全气囊、（ASC）、4～8气囊（SRS）、EML电 子节气门控制等电脑控制系统的检测Ø 2、奔驰车系：至99年全车系电脑控制系统检测发动机、ECT电控变速器、4～8气囊（SRS），ABS与SAS等97年以前全车系所有附件Ø 3、大众奥迪SEAT SKONA系统：至99年各车型发动机、变速箱、ABS、SRS、A/C、防盗、及全车系所有附件系统功能包含故障码读取、清除，数据分析，基本设置，动作测试，电脑匹配，电脑程序编写。
强大的原厂功能甚至解决新空白电脑程序CODING，防盗解除，钥匙、发动机电脑匹配等第二节 汽车专用示波器一、示波器功用与特点示波器用电压随时间变化的图形来反映一个电信号，它显示电信号准确、形象电子设备的信号有些变化速率非常快，变化周期达到千分之一秒通常测试设备的扫描速度应该是被测信号的5—10倍，许多故障信号是间歇的，时有时无，这就需要仪器的测试速度高于故障信号的速度汽车示波器不仅可以快速捕捉电路信号，还可以以较慢的速度来显示这些波形 汽车示波器能够帮助修理人员确认故障是否真的被排除了(而不是仅仅知道故障码是否尚未清除)，通过观察氧传感器修理前后的波形信号即可加以判断汽车示波器在汽车电子故障诊断中的应用：1)整个系统运行状态的分析——确定整个系统的运行情况；2)某个电器或电路的故障分析—确定在整个系统运行正常的情况下，某个电器或某段电路的故障二、示波器概念1、 电平值:VOLT/DIV2、 率:TIME/DIV3、 峰-峰值：最高与最低点的差值4、 脉冲宽度：脉冲宽度就是电磁阀激励的时间，通常以毫秒作单位（大部分执行器为搭铁控制即低电位；有些日本AT的换档电磁阀为电源控制，具体查电路图或手册）5、 百分比（占空比）：是指电磁阀。
