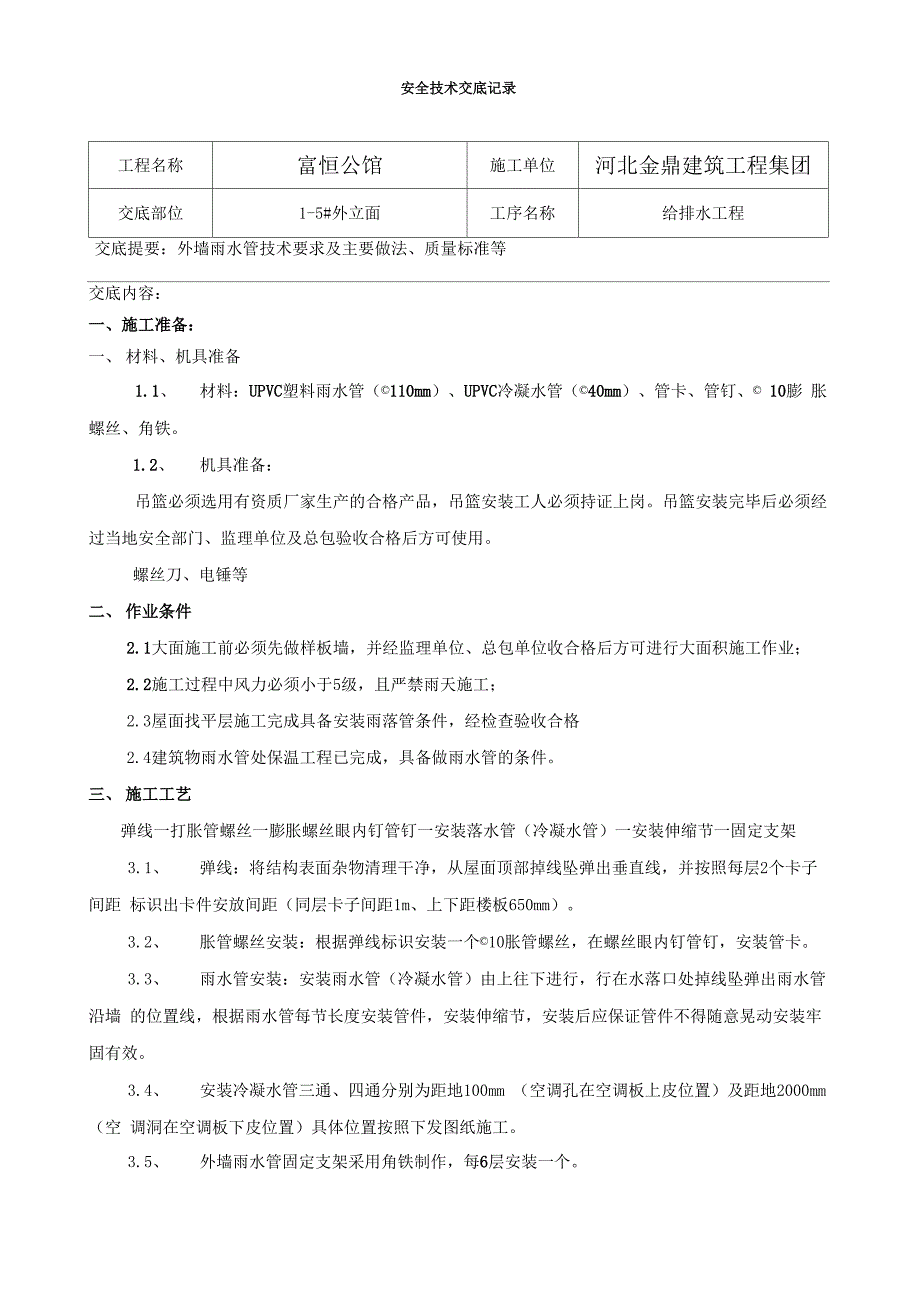

安全技术交底记录工程名称富恒公馆施工单位河北金鼎建筑工程集团交底部位1-5#外立面工序名称给排水工程交底提要：外墙雨水管技术要求及主要做法、质量标准等交底内容：一、施工准备：一、 材料、机具准备1.1、 材料：UPVC塑料雨水管（©110mm）、UPVC冷凝水管（©40mm）、管卡、管钉、© 10膨 胀螺丝、角铁1.2、 机具准备：吊篮必须选用有资质厂家生产的合格产品，吊篮安装工人必须持证上岗吊篮安装完毕后必须经 过当地安全部门、监理单位及总包验收合格后方可使用螺丝刀、电锤等二、 作业条件2.1大面施工前必须先做样板墙，并经监理单位、总包单位收合格后方可进行大面积施工作业；2.2施工过程中风力必须小于5级，且严禁雨天施工；2.3屋面找平层施工完成具备安装雨落管条件，经检查验收合格2.4建筑物雨水管处保温工程已完成，具备做雨水管的条件三、 施工工艺弹线一打胀管螺丝一膨胀螺丝眼内钉管钉一安装落水管（冷凝水管）一安装伸缩节一固定支架3.1、 弹线：将结构表面杂物清理干净，从屋面顶部掉线坠弹出垂直线，并按照每层2个卡子间距 标识出卡件安放间距（同层卡子间距1m、上下距楼板650mm）3.2、 胀管螺丝安装：根据弹线标识安装一个©10胀管螺丝，在螺丝眼内钉管钉，安装管卡。
3.3、 雨水管安装：安装雨水管（冷凝水管）由上往下进行，行在水落口处掉线坠弹出雨水管沿墙 的位置线，根据雨水管每节长度安装管件，安装伸缩节，安装后应保证管件不得随意晃动安装牢固有效3.4、 安装冷凝水管三通、四通分别为距地100mm （空调孔在空调板上皮位置）及距地2000mm （空 调洞在空调板下皮位置）具体位置按照下发图纸施工3.5、 外墙雨水管固定支架采用角铁制作，每6层安装一个交底人接受交底人交底日期2016.4.25安全技术交底记录工程名称富恒公馆施工单位河北金鼎建筑工程集团交底部位1-5#外立面工序名称给排水工程交底提要：外墙雨水管技术要求及主要做法、质量标准等父底内容：3.5、卡件安装：卡件应与水落管相配套，采用©10胀管螺丝固定于墙面，安装保证间距及牢固 性，具体安装方法见下图Z Z Z Z Z Z Z・-=ECtcri.id
吊洞采用细石混凝土浇捣，浇 捣应分层进行，浇捣后应紧密，严实3.7、 最下面一节管子要待勒脚、散水做完后才能安装，主管距散水面2米安装100镀锌钢管散水 商业屋面处安装45°弯一个，距离地面20公分四、质量控制4.1、 雨水管安装位置必须准确定位再安装4.2、 水落管不得使用损坏部件，存放、运输、安装时注意材料保护保证不出现渗水现象4.3、 安装室外雨水管必须上下拉线，本工程楼层较高，应分几次拉线定位4.4、 安装时与其他施工人员协调好施工顺序，防止交叉干扰4.5、 雨水管安装必须牢固，伸缩节间距、固定方法正确，排水通畅无渗漏交底人接受交底人交底日期2016.4.26安全技术交底记录工程名称富恒公馆施工单位河北金鼎建筑工程集团交底部位1-5#外立面工序名称给排水工程交底提要：外墙雨水管技术要求及主要做法、质量标准等交底内容：4.6、水洛管的连接，其上下管连接紧密，承插方向、长度、排水口距散水坡的咼度符合要求；水 落管正、侧视顺直五、安全注意事项5.1、 施工时确保材料安放稳妥，严禁丢置、抛扔物品，工具放于工具装袋中保管好防止坠物伤人5.2、 施工前，先对周边防护进行检查，在防护无松动、防护齐全的情况下，才可进行施工作业。
5.3、 临边及咼处作业时安全带、安全绳、安全帽必须穿戴齐全5.4、 施工作业场所所有可能坠落的物件，应一律先行撤除或加以固定上下交叉作业时，必须设 防护隔离板5.5、 施工现场禁止吸烟施工现场外立面施工禁止一切明火作业交底人 接受交底人交底日期 2016.4.26。
