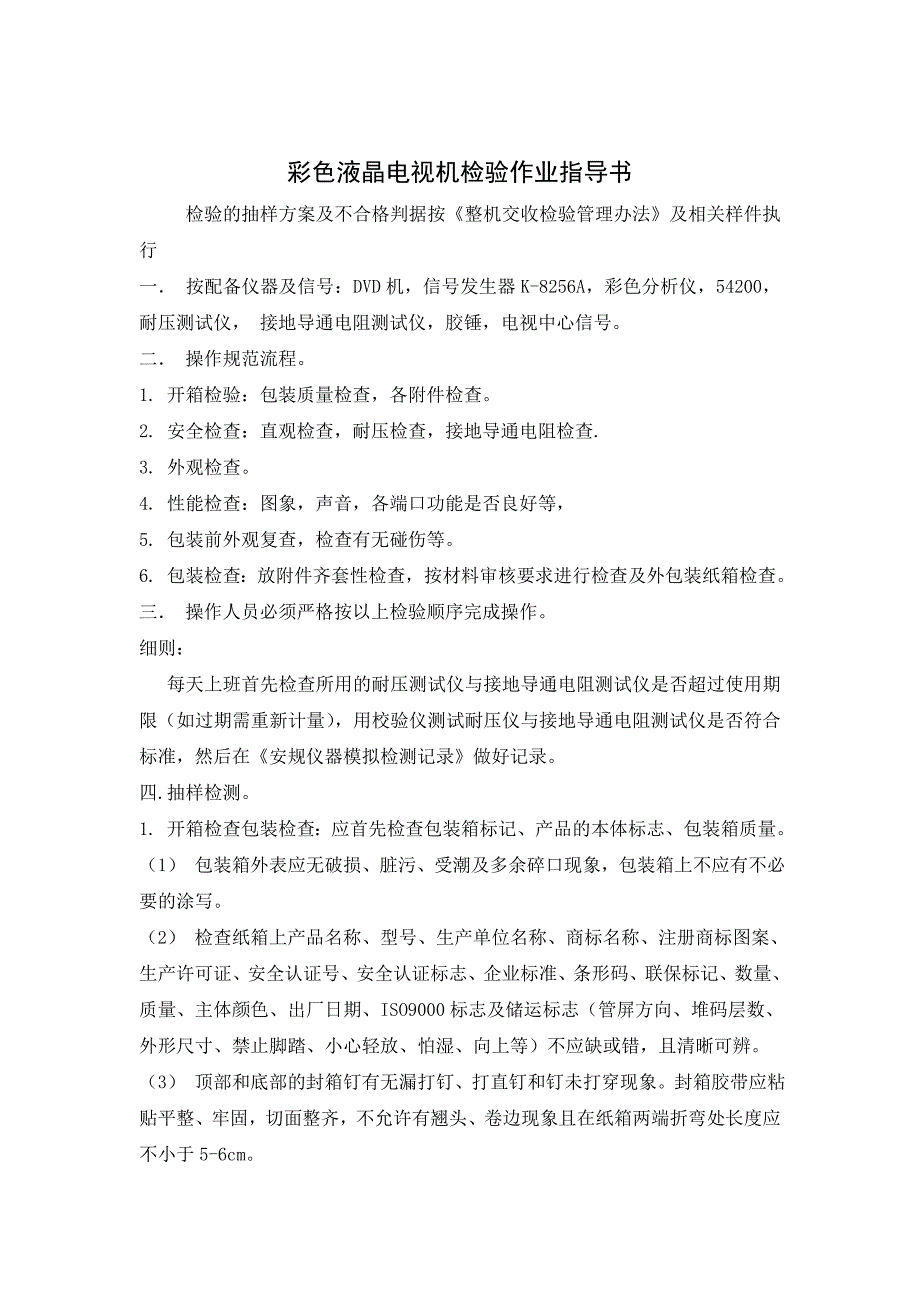

彩色液晶电视机检验作业指导书检验的抽样方案及不合格判据按《整机交收检验管理办法》及相关样件执行一． 按配备仪器及信号：DVD 机，信号发生器 K-8256A，彩色分析仪，54200，耐压测试仪， 接地导通电阻测试仪，胶锤，电视中心信号二． 操作规范流程1. 开箱检验：包装质量检查，各附件检查2. 安全检查：直观检查，耐压检查，接地导通电阻检查.3. 外观检查4. 性能检查：图象，声音，各端口功能是否良好等，5. 包装前外观复查，检查有无碰伤等6. 包装检查：放附件齐套性检查，按材料审核要求进行检查及外包装纸箱检查三． 操作人员必须严格按以上检验顺序完成操作细则：每天上班首先检查所用的耐压测试仪与接地导通电阻测试仪是否超过使用期限（如过期需重新计量） ，用校验仪测试耐压仪与接地导通电阻测试仪是否符合标准，然后在《安规仪器模拟检测记录》做好记录四.抽样检测1. 开箱检查包装检查：应首先检查包装箱标记、产品的本体标志、包装箱质量1） 包装箱外表应无破损、脏污、受潮及多余碎口现象，包装箱上不应有不必要的涂写2） 检查纸箱上产品名称、型号、生产单位名称、商标名称、注册商标图案、生产许可证、安全认证号、安全认证标志、企业标准、条形码、联保标记、数量、质量、主体颜色、出厂日期、ISO9000 标志及储运标志（管屏方向、堆码层数、外形尺寸、禁止脚踏、小心轻放、怕湿、向上等）不应缺或错，且清晰可辨。
3） 顶部和底部的封箱钉有无漏打钉、打直钉和钉未打穿现象封箱胶带应粘贴平整、牢固，切面整齐，不允许有翘头、卷边现象且在纸箱两端折弯处长度应不小于 5-6cm4） 包装箱外部的整机串号应粘贴平整，不允许有翘头、歪斜或缺损现象2.各附件检查（1）泡方与纸箱配合完好，无破损、脏污等；（2）箱内不得有与产品无关之异物；（3）附件的放置是否符合要求；（4）塑料袋、雪梨纸要包装完好；（5）说明书、遥控器型号、遥控器使用颜色与整机是否配套，说明书印刷有无错误；（6）机器机壳上的流水号与纸箱上和附件包装袋上的号应正确对应7）说明书是否缺页3.直观检查：检查电源线是否破损，以及外露部分是否带电，机壳外是否有 锋利披锋4.耐压测试：（测试电压 1.5KV、漏电流 10mA）将测试机器开关置于“ON”位置，电源线的插头接入测试仪的地线，然后用测试仪的高压控头接触机器的外露金属部分（按照每种机型的耐压测试点） ，按下测试仪的启动按钮，测试时间 1 分钟，测试时不应出现飞弧、放电、电晕、击穿等现象，漏电流小于 10mA,测试完毕在耐压测试表上做好记录5.接地电阻测试：将机器开关置于“ON”的位置电源线的接地插头与测试仪的接地端相连，测试仪恒流输出端接在机器外露金属部分。
电流档选在直流25A，输出电流频率 50Hz，接地电阻档选为 0.1Ω（配有电源适配器机型测试时，接地电阻选为 0.15Ω） ，按下测试仪的启动按钮，测试时间为 1 分钟，接地导通电阻小于 0.1Ω 为合格注意事项：安全测试时，操作者必须戴上绝缘手套，脚踏绝缘垫，测试时，确保试验测试棒与被测物体保证良好接触，决不允许在测试物体瞬间和移开测试棒瞬间拉弧现象6. 外观检查（1） 检查丝印、喷涂质量是否符合要求； （2） 不应缺少固定螺钉装饰及商标；（3） 有无壳离（要区分新机型标准） ；（4） LCD 屏应无划伤；（5） 电视机外壳 LOGO 应正确，后名牌流水号等位置应正确；（6） 电源线与插头有无破损、露铜现象；（7） 外壳手感舒适，无尖锐突出可伤人处8） 外壳不应有划伤、开裂、变形、掉漆、毛刺、混色、色差、脏污、手印等不良现象；（9） 底座是否掉钉7.性能检查（1）按键检查各按键功能应与丝印一一对应，各按键手感应一致，不应出现高低不齐，各按键灵敏度应适中，不应有不灵敏和失灵现象2）TV 检查.用 75Ω 同轴线输入中央信号，通过衰减器的开关变换，使输入信号的强度为 65dB，通过自动或手动搜台接受中央信号源发出的信号。
对于能显示图像载波频率的机器，自动或手动搜台后，显示的频率与实际的频率不能有差异.自动搜台中不能出现停止不前、菜单消失、中途停止、漏选、跳频段等不良现象，时间不应过长（≥10 分钟） 搜台结束后检查各台图象和声音质量是否符合要求a.接收五圆图信号，将图象设置为标准状态，检查图象重显率，中心位置，会聚误差，清晰度，电子圆失真副亮度，图斜等应符合指标要求b.接受彩条信号，将图象设置为标准状态，不应有彩色爬行，色饱和度及色调畸变，高频串色及各种干扰现象c.接收灰阶信号，将图象设置为标准状态，图象不应有底色不良，黑色垂线，灰度等级不明显等现象，检查冷色，暖色，标准等色温应有相应变化和相应状态色温对应d. 接收菲利浦信号，检查彩色色相位、彩色灵敏度和色饱和度有无作用.(3)机震的检查TV 接收扫频信号将音量开至最大音量的 2/3，检查音箱是否有机震现象4)AV,S-VIDEO 信号的检查将电视机置为 AV 状态，接入 DVD AV 信号，要求图像清晰，色彩鲜艳，无抖动，无飞彩，运动画面流畅，画面无干扰,背景无噪声接入音频信号，检测音量大小及左右声道是否正确，要求无杂音、无串音、不失真将电视机置于 S-VIDEO 状态，检查各指标是否符合要求，图象画质应好于 AV。
输入 NTSC4.43、PAL60 信号，图像应正常5）YPbPr 的检查将带有 YPbPr 输出端口的 DVD 机或信号发生器的端口有电视机相连，将电视机置于 YPbPr 状态图象应清晰，色彩应鲜明伴音正常方格圆信号行场幅度，线性应符合要求，不应出现飞彩现象6）VGA PC AUDIO 的检测用 VGA 线将电视机与信号发生器相连打开单色图,看有无亮点、暗点、彩点,黑屏四角有无漏光，输入方格圆信号，图像自动校正后,要求四边框满屏、256 色阶过度均匀、无彩斑、无水波纹PC AUDIO 接入音频信号,检测音量大小及左右声道.要求无杂音、无串音、不失真7）HDMI 端口的测试将电视机设置与 HDMI 状态，将电视机的 HDMI 端口与DVD 的 HDMI 端口相连480I/P-60HZ、576I/P-50HZ、720P-50/60HZ、1080I-50/60HZ、图像、声音应正常清晰度符合要求8）AV OUT 的测试用 AV 线将电视机的 AV OUT 端口于另一台电视机的 AV 端口相连将电视机置于 AV 或 TV 状态另一台电视机应能正常输出此台电视机的图象和声音9）耳机的检查插入耳机，此时扬声器声音被屏蔽，要求耳机音量大小适中，左右声道平衡，无杂音、无串音、不失真。
10）红外遥控发射器检查：首先检查遥控器的外观，及各个按键是否起作用要求遥控器距接受器垂直中心最大距离为：当电视机屏幕尺寸为 37cm 以下时≥5 米，当电视机屏幕尺寸为 37cm（含 37cm）以上时≥8 米受控角的检查就是以接受器受光点为顶点，电视机屏幕尺寸为 37cm 以下在距离≥4 米处或电视机屏幕尺寸为 37cm 以上（含 37cm）时在距离≥6cm 处，受控角在水平方向≥士 30º 和垂直方向≥士 15º 时，电视机均能正常接收11）丽音双语音、立体声功能检查和判定：a、 语音功能检验接收中央信号灰阶信号，按丽音功能键，进入“DUAL- I”状态时，左右声道1KHz 声音，在“DUAL -II”状态时左右声道应均能听到 3KHz 声音，在 MOON 状态，左右声道应为 1KHz 声音，并且在输入信号强度为 35dB 时，以上功能应正常b 立体声功能检查接收中央信号灰阶信号，按丽音键（NICAM）进入立体声“STEREO”状态，此时应为 R-3KHz 声音，L 声道为 1KHz 的声音，当输入信号强度为 35dB 时，以上功能应正常立体声/双伴音功能缺陷的判定①丽音功能或立体声/双伴音功能失灵；① 立体声/双伴音左右声道或相位反，或 DUAL- I 与 DUAL -II 之间的音量差别或串音大；③NICAM 数字声与 FM 模拟声的音量差别大；④FM 模拟声模式重现 NICAM、FM GERMANY 双伴音/立体声的声，NICAM、FM GERMANY 双伴音/立体声模式重现 FM 模拟声的声音；⑤NICAM、FM GERMANY 双伴音/立体声左右声道或主、辅声道间，或者 DUAL- I与 DUAL -II 间功能反；⑥35dB 信号可察觉咔喀音频噪声检验的抽样方案及不合格判据按《整机交收检验管理办法》及相关样件执行（12）TELETEXT，CC 是否不正常（功能包括：图文进入与退出、图文与图像混合、图文附页、图文附标题、图文与图像交替、图文重现、图文放大、图文类型、图文锁定、图文语言、图文索引、图文快捷连续按音量键检查其是否起作用（13）其它检查a 查个别频道是否有音杂；b、 频道回看时是否有台偏、无彩、音异等；c、 定时开关机、睡眠关机功能是否正常，遥控关机大于 2 分钟后能否正常开机，主电源频繁开、关机有无不开机现象，主电源关机大于 3 秒后有无出现色斑等；d、 通电一段时间是否有台偏、跳台、遥控失灵、底色偏等；e、 各模拟量平滑性是否良好，每格变化量是否有过大或过小现象；f、 待机状态下检查电视机是否有异常声响；(14) 产品出厂前之预选条件检查：要按产品出厂前之预选条件检查对图像、伴音及制式等进行设定。
8.包装检查1 放附件齐套性检查：核对说明书、保修卡、遥控器及支架螺丝、连接线等附近是否齐全，有无漏放或少放现象2 封箱钉按辅料的定量执行，要求将纸箱上摇盖或底摇盖准确合拢，在无重叠、裂缝的情况下对中打钉3 对有特殊包装要求的产品，必须按照相应的要求执行4 垫仓板码放整机时应整齐、规范，不允许有大板码小机、小板码大机或坏垫仓板码放整机的现象9.工艺装配检查将电视机后壳向上平放在工装垫上，用螺丝刀将螺钉全部卸下，检查显示屏安装固定是否良好，各零部件安装位置应正确，紧固良好，各导线连接线应插严，走向应正确焊接质量应良好，无焊接不良漏焊焊锡脱落等现象各结构件表面处理良好，检查电视机内部是否有异物检查完毕后将后壳装上，注意不要落钉，将易碎帖等帖纸帖在相应的位置工艺装配检查完毕后将电视机通电，看通电是否正常10.跌落实验检查每批次当中抽取两台做跌落实验实验方法在实验室墙上标示出跌落高度，两人抬起带包装样品至跌落高度，同时松手，样品自由下落实验时先进行面跌落，然后进行棱跌落，角跌落；依次完成实验实验要求在释放前应使样品处于下列规定的状态：1） 面跌落：样品的跌落面与冲击面平行，其夹角为 0°±2°;2） 棱跌落：按表 1 的高度，样品的重力线通过被跌落的棱，构成此棱的两个平行面中的一个。
平面与冲击面之间夹角的误差应不大于 5°或此夹角的 10%释放前使跌落的棱与冲击面平行3） 在释放过程中，除旋转棱跌落之外跌落的样品不碰到装置的任何构件而进行自由跌落4） 冲击面应水平，结实和坚硬，且实验时不移动，不变形5） 实验结束后将电视机从包装箱中取出，电视机表面应良好，个结构件和内部件应良好检查各项功能应正常后将实验记录记在《整机交收检验原始记录单》上合格标记为：OK 不合格标记为：NG。
