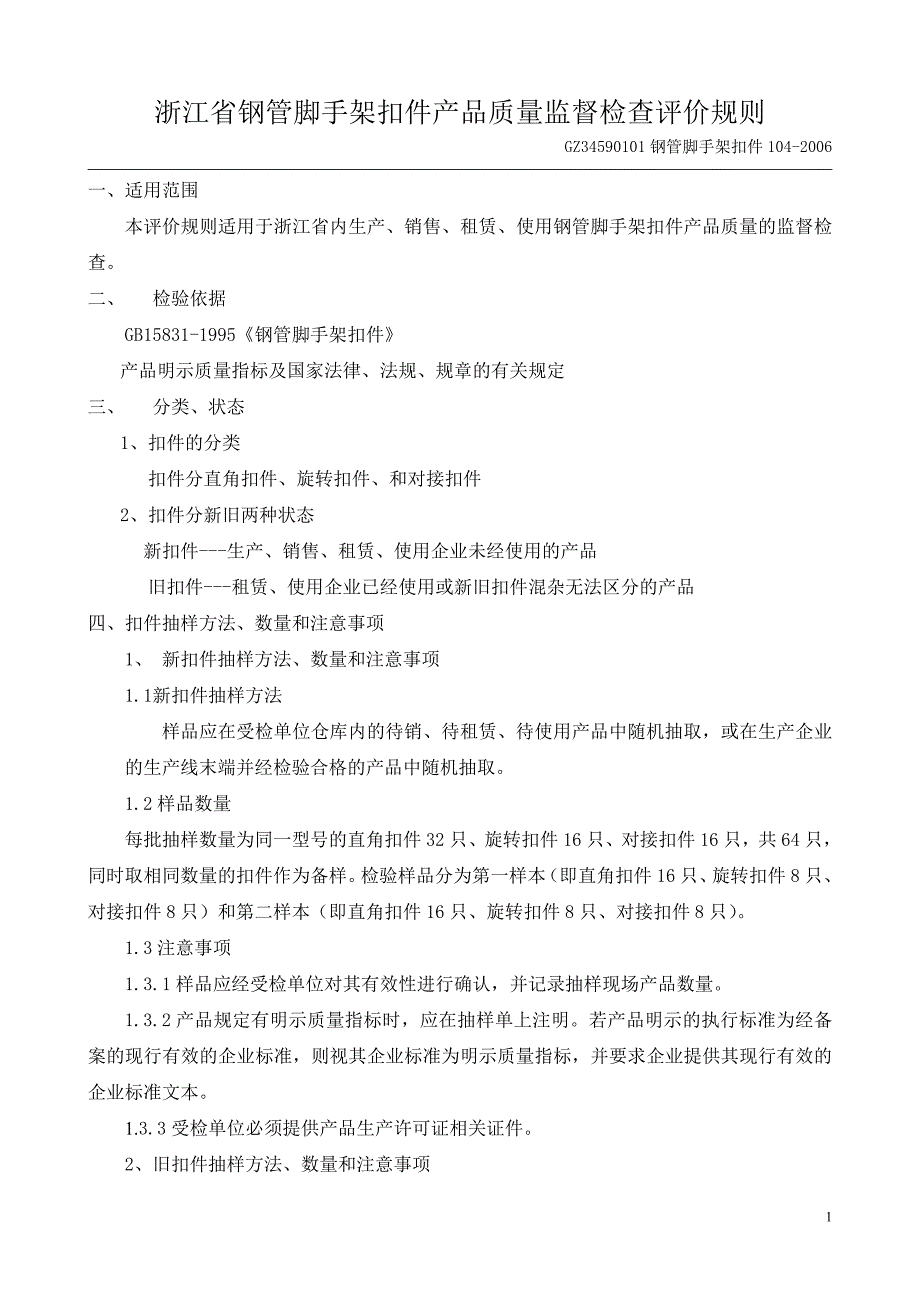

浙江省钢管脚手架扣件产品质量监督检查评价规则 GZ34590101钢管脚手架扣件104-2006 一、适用范围本评价规则适用于浙江省内生产、销售、租赁、使用钢管脚手架扣件产品质量的监督检查二、 检验依据GB15831-1995《钢管脚手架扣件》产品明示质量指标及国家法律、法规、规章的有关规定三、 分类、状态1、 扣件的分类扣件分直角扣件、旋转扣件、和对接扣件2、 扣件分新旧两种状态新扣件---生产、销售、租赁、使用企业未经使用的产品旧扣件---租赁、使用企业已经使用或新旧扣件混杂无法区分的产品四、扣件抽样方法、数量和注意事项1、 新扣件抽样方法、数量和注意事项1.1新扣件抽样方法样品应在受检单位仓库内的待销、待租赁、待使用产品中随机抽取，或在生产企业的生产线末端并经检验合格的产品中随机抽取1.2样品数量每批抽样数量为同一型号的直角扣件32只、旋转扣件16只、对接扣件16只，共64只，同时取相同数量的扣件作为备样。
检验样品分为第一样本（即直角扣件16只、旋转扣件8只、对接扣件8只）和第二样本（即直角扣件16只、旋转扣件8只、对接扣件8只） 1.3注意事项1.3.1样品应经受检单位对其有效性进行确认，并记录抽样现场产品数量1.3.2产品规定有明示质量指标时，应在抽样单上注明若产品明示的执行标准为经备案的现行有效的企业标准，则视其企业标准为明示质量指标，并要求企业提供其现行有效的企业标准文本1.3.3受检单位必须提供产品生产许可证相关证件2、旧扣件抽样方法、数量和注意事项 2.1抽样方法样品应在受检单位仓库内的待租赁、待使用产品中随机抽取，或在施工现场产品中随机抽取 2.2样品数量每批抽样数量为同一型号的直角扣件52只、旋转扣件26只、对接扣件26只，共104只，同时取相同数量的扣件作为备样检验样品分为第一样本（即直角扣件26只、旋转扣件13只、对接扣件13只）和第二样本（即直角扣件26只、旋转扣件13只、对接扣件13只） 2.3注意事项样品应经受检单位对其有效性进行确认，并记录抽样现场产品数量五、新扣件检验项目和评定原则1.各类扣件检验项目与其不合格分类见表1表1扣件名称、检验项目与其不合格分类序号扣件名称检验项目标准条款不合格分类不合格类别第一样本量第二 样本量1直角扣件外观附件见表28只8只65N.m扭力矩GB 15831-1995 5.5A严重不合格力学性能抗滑GB 15831-1995 5.4A严重不合格抗破坏GB 15831-1995 5.4A严重不合格扭转刚度GB 15831-1995 5.4A严重不合格8只8只2旋转扣件外观附件见表28只8只65N.m扭力矩GB 15831-1995 5.5A严重不合格力学性能抗滑GB 15831-1995 5.4A严重不合格抗破坏GB 15831-1995 5.4A严重不合格3对接扣件外观附件见表28只8只65N.m扭力矩GB 15831-1995 5.5A严重不合格力学性能抗拉GB 15831-1995 5.4A严重不合格1.2.外观附件检验项目与其不合格分类表2 外观附件检验项目与其不合格分类序号检测项目标准条款不合格分类不合格类别备注1裂纹GB 15831-1995 5.6.1A严重不合格2盖板与座间张开距GB 15831-1995 5.6.2A严重不合格3主要部位缩松GB 15831-1995 5.6.3A严重不合格4砂眼GB 15831-1995 5.6.4B 一般不合格5表面粘砂GB 15831-1995 5.6.5B 一般不合格6错箱GB 15831-1995 5.6.6B 一般不合格7表面凸高（凹深）值GB 15831-1995 5.6.7B 一般不合格8氧化皮GB 15831-1995 5.6.8B 一般不合格9铆钉GB 15831-1995 5.6.9B 一般不合格10螺栓、螺母、垫圈GB 15831-1995 5.6.10B 一般不合格11活动部位GB 15831-1995 5.6.11B 一般不合格12商标与规格GB 15831-1995 5.6.12B 一般不合格13表面防锈处理GB 15831-1995 5.6.13B 一般不合格2、评定原则2.1.当产品质量检验项目的依据为国家强制性标准和明示质量指标且各技术要求不一致时，应按其中最严要求进行质量判定。
2.2.质量判定2.2.1 单个扣件外观附件判定有下列情况之一时，外观附件判定为不符合：a.有一个或一个以上A类项目不符合；b.有四个或四个以上B类项目不符合除上述情况外，外观附件判定为符合2.2.2项目判定检验时先用第一样本进行检测，当不符合样品数≤接收数时，判定该项目符合；当不符合样品数≥拒绝数时，判定该项目不符合；当不符合样品数介于接收数和拒绝数之间时，应对第二样本进行检验，并与第一样本试验结果累计进行判定表3扣件检验评判表检测项目样本样本大小累计样本大小接收数Ac拒绝数Re抗滑、抗破坏、扭转刚度、抗拉、65N.m扭力矩施压第一8802第二81612外观附件第一8813第二816452.3检验结论所检项目全部符合，检验结论为合格，有一项或一项以上不合格，检验结论为不合格六、旧扣件检验项目及评定原则1、检验项目1.1.各类扣件检验项目与其不合格分类见表4表4扣件名称、检验项目与其不合格分类序号扣件名称检验项目标准条款不合格分类不合格类别第一样本量第二样本量1直角扣件65N.m扭力矩GB 15831-1995 5.5A严重不合格13只13只力学性能抗滑GB 15831-1995 5.4A严重不合格抗破坏GB 15831-1995 5.4A严重不合格扭转刚度GB 15831-1995 5.4A严重不合格13只13只2旋转扣件65N.m扭力矩GB 15831-1995 5.5A严重不合格13只13只力学性能抗滑GB 15831-1995 5.4A严重不合格抗破坏GB 15831-1995 5.4A严重不合格3对接扣件65N.m扭力矩GB 15831-1995 5.5A严重不合格13只13只力学性能抗拉GB 15831-1995 5.4A严重不合格2、评定原则2.1.当产品质量检验项目的依据为国家强制性标准和明示质量指标且各技术要求不一致时，应按其中最严要求进行质量判定。
2.2.质量判定2.2.1 旧扣件外观附件不作判定2.2.2项目判定检验时先用第一样本进行检测，当不符合样品数≤接收数时，判定该项目符合；当不符合样品数≥拒绝数时，判定该项目不符合；当不符合样品数介于接收数和拒绝数之间时，应对第二样本进行检验，并与第一样本试验结果累计进行判定表5扣件检验评判表检测项目样本样本大小累计样本大小接收数Ac拒绝数Re抗滑、抗破坏、扭转刚度、抗拉、65N.m扭力矩施压第一131303第二1326342.3检验结论所检项目全部符合，检验结论为合格，有一项或一项以上不符合，检验结论为不合格七、附加说明1. 因目前底座很少生产使用，故在本评价规则中未安排此项目的检测2. 抽样时应注明扣件新、旧状态3.主编单位：浙江省工程测力监督检测中心4.评价规则评审时间：2005.11.23参加评价规则评审工作单位及人员：浙江大学 钱晓倩（组长），建华建筑租赁公司 翁建国，富阳万泉马铁厂 谢胜标，浙江省建筑科学设计研究院 徐国孝，浙江省建筑科学设计研究院 闫晨光5.本评价规则由浙江省质量技术监督局负责解释。
