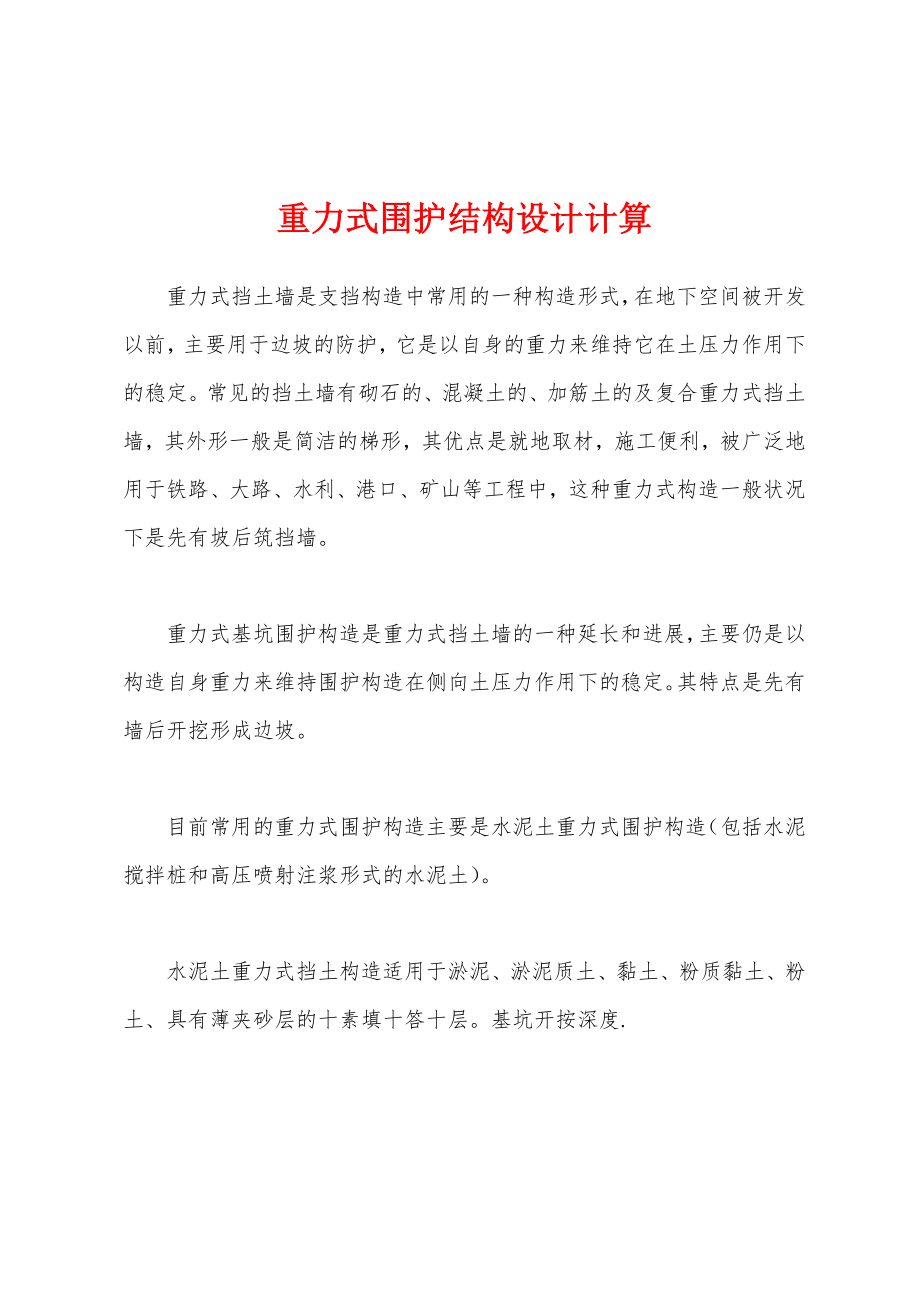

重力式围护结构设计计算

重力式围护结构设计计算 重力式挡土墙是支挡构造中常用的一种构造形式，在地下空间被开发以前，主要用于边坡的防护，它是以自身的重力来维持它在土压力作用下的稳定常见的挡土墙有砌石的、混凝土的、加筋土的及复合重力式挡土墙，其外形一般是简洁的梯形，其优点是就地取材，施工便利，被广泛地用于铁路、大路、水利、港口、矿山等工程中，这种重力式构造一般状况下是先有坡后筑挡墙 重力式基坑围护构造是重力式挡土墙的一种延长和进展，主要仍是以构造自身重力来维持围护构造在侧向土压力作用下的稳定其特点是先有墙后开挖形成边坡 目前常用的重力式围护构造主要是水泥土重力式围护构造（包括水泥搅拌桩和高压喷射注浆形式的水泥土） 水泥土重力式挡土构造适用于淤泥、淤泥质土、黏土、粉质黏土、粉土、具有薄夹砂层的十素填十答十层基坑开按深度. 构造及施工 1.构造要求 水泥土挡墙断面应采纳连续型或格栅型，当采纳格栅型时，水泥土的置换率不宜小于 0.7，纵向墙肋之净距不宜大于1.3m，横向墙肋之净距不宜大于1.8m。

相邻桩之间的搭接距离不宜小于 15cm 水泥土挡墙顶部宜设置厚度为 0.2m、宽度与墙身全都的钢筋混凝土顶部压板，并与挡墙用插筋连接，插筋深度不小于l.0m，直径不小于 φ12mm 2.施工 施工机具优先选用双轴深层搅拌机械水泥土中的水泥掺量不宜小于15%，水泥强度等级不得低于 R32.5水泥土 28d 龄期时的无侧限抗压强度不宜小于0.8MPa深层搅拌机械就位时应对中，最大偏差不得大于 2cm，并且调平机械的垂直度，偏差不得大于1% 桩长当搅拌头下沉到设计深度时，应再次检查并调整机械的垂直度相邻桩喷浆工艺的施工时间间隔不宜大于10h水泥土挡墙应有 28d 以上的龄期，到达设计强度要求时，方能进展基坑开挖 深层搅拌单桩的施工应采纳搅拌头上下各二次的搅拌工艺喷射时的提升（或下沉）速度不宜大于 0.5m/min 。
