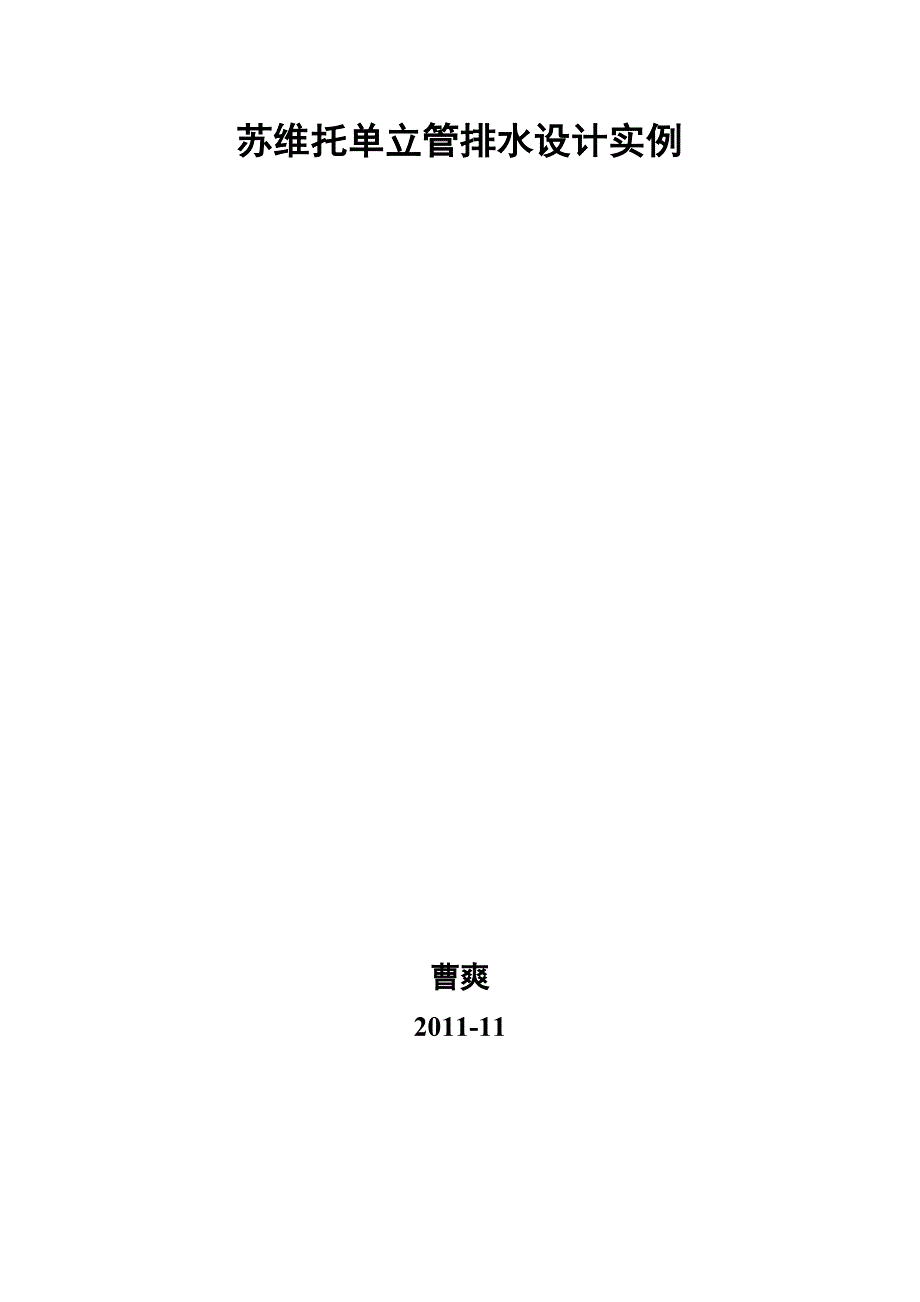

苏维托单立管排水设计实例曹爽2011-11一、工程设计介绍1、工程概况本工程为2#住宅楼,地下2层,地上10层,总高度为30.0米 地下2层为戊类库房和设备用房,地下一层为戊类库房和设备用房 及文体活动中心,首层为物业、社区卫生服务站、社区居民委员会、 社区服务中心及文体活动中心地上2-10层为住宅本工程采用污、废水合流制,室内±0.00以上污、废水重力自 流,排入室外污水管道住宅地上部分卫生间均采用同层排水系统, 并采用苏维托单立管系统室内±0.00以下污废水及消防电梯排水, 均采用潜水排污泵提升后排至室外污水管道本工程住宅为高档住宅,根据甲方要求,住宅卫生间部分排水 需要采用苏维托单立管排水系统根据规范,苏维托单立管排水系统有别于普通单立管排水系统, 也有别于双立管排水系统与普通单立管排水系统相比,苏维托 单立管排水系统排水立管排水能力大,排水水力工况好;与双立管 排水系统相比,苏维托单立管排水系统节省管材,少占面积且便于 施工苏维托单立管排水系统是特殊单立管排水系统中特点显著、 性能良好且应用较早,应用较广,应用时间较长并值得推荐的一种 排水系统苏维托单立管排水系统宜在下列情况下采用:l排水立管排水设计流量大于《建筑给水排水设计规范》GB50015中仅设伸顶通气管的排水立管最大排水能力(排水立管管径为DN100 和D e110)时;2建筑标准要求较高的多层和高层住宅、公寓、宾馆、医院病房等有小卫生间(内设有大便器、洗脸盆、浴盆或淋浴器等卫生 器具的卫生间)的建筑;3同层接入排水立管的横支管数量较多的排水系统;4卫生间或管道井面积较小、难以设置通气立管(专用通气立管、主通气立管或副通气立管)的建筑;5需设置环形通气管或器具通气管,但不设置通气立管的建筑;6要求降低排水水流噪声和改善排水水力工况的场所。

当排水立管排水设计流量小于仅设伸顶通气管的普通单立管 排水系统排水立管的最大排水能力并符合本条第2〜6款中 的任一款时,根据需要也可采用苏维托单立管排水系统所以根据以上要求,本工程可以采用苏维托单立管排水系统作为设计人我之前对这种排水系统得设计接触得比较少,所以 刚开始感觉很棘手,在负责人与总工的共同帮助下,了解并完成了 此次排水系统的设计2、苏维托单立管排水系统Sovent single stack drainage system排水横支管与排水立管采用苏维托相连接的特殊单立管排水 系统,简称苏维托系统那么什么叫做苏维托呢?苏维托一一旧称混合器、混和器为设在排水立管上,用于排水横支管与排水立管相连接,具有能消 除水舌现象和减缓立管中水流速度等功能要求的特殊管件对于底层卫生间的排水,要排入安装在排水立管底部用于通气、泄压的管道一泄压管苏维托单立管排水系统应由苏维托、泄压管、排水管材和普通 排水管件等组成1一排水立管;2 —苏维托;3 —伸顶通气管;4 一排水横干管;5一排水横支管;6一泄压管;7一洗脸盈;8一大便器;9一楼板3、苏维托单立管排水系统管材苏维托单立管排水系统的管材可按下列选用:l当采用塑料管时,可采用高密度聚乙烯(HDPE)管、硬聚氢乙烯(PVC_U )管或聚丙烯(PP)管;2当采用金属管时,宜采用柔性接口排水铸铁管;3当有消音要求时,宜采用高密度聚乙烯(HDPE)消音管和其他 材质的消音管。

4苏维托单立管排水系统的管材不宜采用内螺旋管(普通型内螺旋 管、中空壁内螺旋管、加强型螺旋管和加强型钢塑复合螺旋管)本工程排水采用建筑排水高密度聚乙烯(HDPE)管,焊接 管径以公称外径"DeXX"表示4■苏维托 Sovent1. 苏维托的构造1一乙字管;2一挡板;3一立管水流腔;4一横支管水流腔;5—混合区;6一横支管预留接口; 7一缝隙;8—立管中心1) 带乙字管,其内径不应小于立管内径;2) 内设挡板,挡板上部应有空气通道;3) 内部空间应分为立管水流腔和横支管水流腔两部分,立管 水流腔过水断面尺寸不得小于立管内径;2. HDPE苏维托应有上下两排三个方向预留接口,上排管径为 DN100(De110),下排管径为DN75(De75)如下图:本工程根据精装及甲方要求,住宅卫生间内部座便器排水后接, 敷设在墙里,标高为h+0.02(h一相对于本层建筑地面标高),根据厂 家样本,管径为De90,接入上排管径为De110的预留接口其余洗 手盆、地漏(本工程采用苏维托单立管排水系统所使用的地漏均要 使用横排水地漏)等卫生器具的排水,敷设在垫层里,起始端标高为h-0.07(h一相对于本层建筑地面标高),单个卫生器具排水管径为De56,接入下排管径为De75的预留接口。

3. 苏维托应具有下列主要功能:1) 降低排水立管的压力波动;2) 有效限制立管水流速度,起消能作用;3) 使立管水流和横支管水流在水流方向改向之前不互相干扰,不产生水舌现象;4) 内挡板上部应有足够缝隙,缝隙宽度应与腔体净宽等长;5) 可同时连接1〜3个方向多个排水横支管或连接通气管苏维托单立管排水系统排水立管底部应设置泄压管,泄压管应 由竖向管段和横向管段组成,泄压管应以45°管件与排水立管和排 水横管连接,连接点距排水立管底部不应小于2m1一排水立管;2—泄压管;3一排水横干管当底层卫生器具排水管接入泄压管时,泄压管管径应与排水立 管管径相同当底层卫生器具排水管单独排出,不接入泄压管时, 泄压管管径可比排水立管管径小一级泄压管管材应与排水管管材 相同泄压管横向管段坡度应与排水横干管坡度相同本工程住宅首层卫生器具排水管不单独排出,接入泄压管,如 图所示:底层卫生器具排水管接人泄压管竖向管段1——排水立管;2——泄压管;3——卫生器具;4——楼板 规范要求:接人泄压管的卫生器具数量不应多于洗脸盆、浴盆(或 淋浴器)、大便器和洗涤盆各一个6.总结排水立管有两个薄弱环节,一是排水横支管与排水立管连接 处,立管水流和横支管水流相互干扰,这个问题已由苏维托来解 决。

另一个是立管底部,由于水流方向改变,于流速不同,也由 于水流位能和动能的转化,在立管底部会出现水跃和壅水现象,压 力波动剧烈,过去苏维托单立管排水系统设置跑气器来平衡压力, 现改用泄压管,泄压管与立管连接点在正负压转换零点之上,与横 干管的连接点在气水分离段上泄压管就其实质是从跑气器和跑气 管转化而来,跑气器立管水流冲击凸块,水流噪声大,而且设置位 置低、体积大,现改为斜三通,接出泄压管,再连接至排水横干管, 兼有通气泄压功能,当底层卫生器具排水管不单独排出时,也兼有 排水功能泄压管从原跑气器演变而来,泄压管的竖向管段相当于原 跑气器的跑气管竖向管段,泄压管的横向管段相当于原跑气器的 跑气管的横向管段,区别只在于跑气器被Y形三通和弯头所替 代泄压管与排水立管的连接点位置距立管底部在2m以上,保证 在压力零点位置以上;泄压管与排水横干管的连接点位置距立管底 部在2 m以外,确保水气已经分离,以保证泄压管的气流畅通通过此工程,让我了解了单立管排水系统的原理及设计要点, 对今后类似工程的设计有了更大的把握《供策长撮驰H旺戾冬E凶二、^?瘩艘》二<) 竖|-008又供策左愚爆燎^区冬©宿皿》,(-P) LnooCXJosoLngo《供策-R^BM固盥X区瘩艘》二 K ) 。
