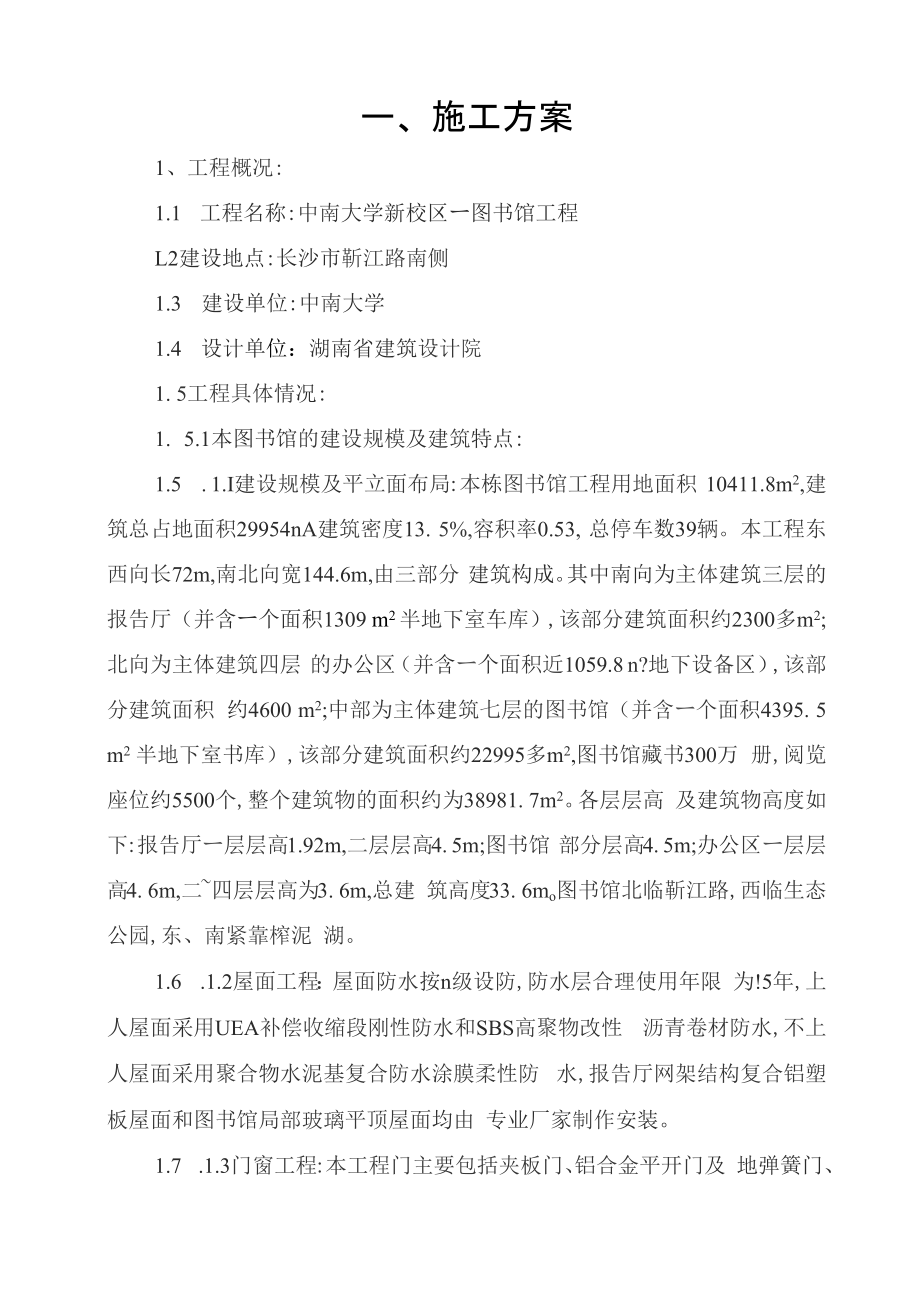

ー、施工方案1、工程概况:1.1 工程名称:中南大学新校区ー图书馆工程L2建设地点:长沙市靳江路南侧1.3 建设单位:中南大学1.4 设计单位：湖南省建筑设计院1. 5工程具体情况:1. 5.1本图书馆的建设规模及建筑特点:1.5 . 1.I建设规模及平立面布局:本栋图书馆工程用地面积 10411.8m2,建筑总占地面积29954nA建筑密度13. 5%,容积率0.53, 总停车数39辆本工程东西向长72m,南北向宽144.6m,由三部分 建筑构成其中南向为主体建筑三层的报告厅（并含ー个面积1309 m2 半地下室车库）,该部分建筑面积约2300多m2;北向为主体建筑四层 的办公区（并含ー个面积近1059.8 n?地下设备区）,该部分建筑面积 约4600 m2;中部为主体建筑七层的图书馆（并含ー个面积4395. 5 m2 半地下室书库）,该部分建筑面积约22995多m2,图书馆藏书300万 册,阅览座位约5500个,整个建筑物的面积约为38981. 7m2各层层高 及建筑物高度如下:报告厅ー层层高1.92m,二层层高4. 5m;图书馆 部分层高4. 5m;办公区ー层层高4. 6m,二~四层层高为3. 6m,总建 筑高度33. 6mo图书馆北临靳江路,西临生态公园,东、南紧靠榨泥 湖。
1.6 .1.2屋面工程：屋面防水按n级设防,防水层合理使用年限 为!5年,上人屋面采用UEA补偿收缩段刚性防水和SBS高聚物改性 沥青卷材防水,不上人屋面采用聚合物水泥基复合防水涂膜柔性防 水,报告厅网架结构复合铝塑板屋面和图书馆局部玻璃平顶屋面均由 专业厂家制作安装1.7 .1.3门窗工程:本工程门主要包括夹板门、铝合金平开门及 地弹簧门、防火门等;窗为铝合金推拉窗及铝板幕墙和铝合金玻璃幕 墙铝合金选用墨绿色普通铝合金,玻璃选用灰绿色中空镀膜玻璃和 灰绿色安全玻璃1.8 . 1.4装饰工程:(1)室外装饰:外墙采用彩砂涂料和干挂暖灰色石材,外墙石 材保温采用XPS保温层2)室内装饰:楼地面:密集书库、空调设备间、自行车停放、变电所、值班间、 工具维修间、水泵房、休息室、安全监控机房、自行车小汽车库、外卖 部、管理处采用环氧树脂薄涂地面;临水平台、报告厅、存包间、阅览 厅、过刊室、自修室、同声翻译室、光控声控室、教师自修室、文献检 索工具室、检索教研室、资源建设部采用PVC卷材楼面;楼梯间、前室、 门厅、阳光厅、走道、休息厅、贵宾休息室、会议室、咖啡休息吧、大 厅、办公室、流通办公室、办公区门厅、室外通道休息室、走道、存包 间采用花岗石楼地面;卫生清洁人员休息室、化妆间、道具间、准备间、 消防控制室、分拣室、工作间、采编部、办公室、储藏、保卫休息室、 验收采购、光盘存放室、科技查新及信息咨询、接待室、档案室、教エ 活动室、空调设备室采用地砖楼面;男、女卫生间、电开水房、工具室 采用防滑地砖防水楼面;多媒体教师、信息咨询教师、电子阅览及微机 房采用平铺型网络地板。
内墙面:密集书库、空调设备间、自行车停放、卫生清洁人员休息 室、变电所、值班、工具维修、水泵房、休息室、安全监控机房、楼梯 间、前室、走道采用瓷釉涂料内墙面;自行车小汽车库、外卖部、工具 间、管理处、化妆间、道具间、准备间、贵宾休息室、会议室、办公室、 消防控制室、分拣室、工作间、存包间、采编部、储藏、保卫休息室、 验收采购、（ー层及以上的走道、楼梯间、前厅）、光盘存放室、科技查 新及信息咨询、过刊室、同声翻译室、光控声控室、接待室、档案室、 多媒体教室、信息咨询教室、电子阅览、微机房、检索教研室、资源建 设部、教エ活动室采用墙面水泥砂浆;门厅、阳光厅、走道、休息厅、 咖啡休息吧、大厅、办公区门厅、报刊阅览室、自修室、阅览厅、文献 检索工具室采用大理石贴墙面;男、女卫生间、电开水房、工具室采用 釉面瓷,砖贴墙面;报告厅采用吸声板墙面顶棚工程:密集书库、空调设备间、自行车停放、清洁人员休息 室、值班、工具维修、水泵房、休息室、安全监控机房、门厅、自行 车小汽车库、外卖部、工具间、管理处、化妆间、道具间、准备间、临 水平台、楼梯间、前室、走道、消防控制室、储藏、同声翻译室、光控 声控室、工具间采用瓷釉涂料天棚;变电所、空调设备室采用玻璃棉装 饰吸音板吊顶;男、女卫生间、电开水房、工具室采用防水石膏板吊顶; 报告厅、阳光厅、走道、休息厅、咖啡休息吧、大厅、分拣室、工作间、 存包间、科技查新及信息咨询、阅览厅、过刊室、自修室、主机房、多 媒体教室、信息咨询教室、档案室、微机房、检索教研室、资源建设部 采用铝合金穿孔吸音板吊顶;贵宾休息室、办公室、采编部、保卫休息 室、验收采购、办公室门厅、走道、光盘存放室、接待室、档案室、研 究室、教エ活动室采用硅酸钙板吊顶。
1.5. 2本图书馆的结构特点:1.5. 2.1本工程为地下半层,地上七层,结构安全等级为二级, 结构设计使用年限50年,按六度抗震烈度进行设防,结构抗震等级 为三级,地基基础设计等级为乙级,砌体施工质量控制等级为B级, 结构构件耐火极限应满足二级耐火等级要求1.5. 2. 2根据湖南核工业岩土工程勘察设计研究院提供的《中南 大学新校区图书馆拟建场地岩土工程详细勘察报告书》以及本工程结 构设计的要求,本工程基础采用筒式锤击预应カ管桩,桩端持カ层为 中风化砂砾岩层,桩端入持カ层内》1000mm,单桩竖向抗压承载カ特 征值为2000KN1.5.2. 3本工程上部为普通的钢筋於主次梁肋形楼盖结构,包括 框架柱、钢筋校墙体以及楼（屋）面梁板等1.5. 2. 4役强度等级:基础垫层为C15,其余均为C30钢筋:采 用HPB235和HRB400两种级别的热轧钢筋墙体:外墙、楼梯间、电 梯井砖砌体采用240厚MU7. 5多孔砖;内墙采用200厚MU3. 0加气於 砌块,用M5. 0混合砂浆砌筑1.5. 3本图书馆的安装工程:1.5. 3.1本工程的安装工程主要包括给排水、电气安装及中央空 调系统安装工程。
1. 5. 3. 2给排水安装工程:本工程的室内生活给水管道采用PP-R 塑料给水管,,室外采用PE管,均采用热熔连接;消防栓系统给水管 道采用热镀锌钢管,DN< 100mm采用丝扣连接,DN> 100mm采用卡箍 连接;室内排水管、雨水管采用UPVC排水管,粘接接口空调系统 凝结水管,DN< 100mm采用热镀锌水煤气管,DN>100时采用无缝钢 管制作,防排风系统风管采用TRx 7防排烟型复合材料,一般空调系 统风管均采用组合TRx 1空调型复合材料1.5、 3. 3电气安装工程:(1 ) 10000V高压及电源各二路用电缆自室外穿钢管埋地引入2)总照明配电柜及总动カ配电柜电缆沟上安装3)照明及动カ配电箱采用嵌墙式安装,安装高度底边距地 1.5m;电梯及防火卷帘控制箱由厂家配套,安装位置根据厂家资料现 场确定4 )开关距地1. 4m暗装,插座距地0. 3m暗装,干线选用VV-1KV 电缆走电缆桥架或穿钢管暗敷,室内照明导线用BV-500V塑料铜芯线 穿薄壁钢管暗敷,ー层埋地暗敷的线路穿镀锌钢管敷设5)火灾时,为防止电气线路引起二次火灾,由消防值班室远 程切断本层及上下层正常工作电源;在走道、楼梯、出入口及设备机 房均设置有应急照明灯,出入口标志灯及疏散诱导标志灯,供电时间 不小于45mino(6)本工程按二级防雷考虑,屋顶设避雷针防直接雷,屋面所 有金属构件如金属窗架、金属栏杆,空调机组及金属窗等须与避雷带 焊通,利用於柱中两对角主筋(巾16以上)作为防雷引下线,在距室 外地坪处设接地测试点。
7 )采用ー40 x 4镀锌扁钢沿基础在基础垫层下敷设,沿建筑物 外边四周敷设成闭合环状的水平接地体,并利用基础钢筋做自然接地 体,有梁处可利用地梁内钢筋,沿建筑物外边四周敷设成闭合环状的 水平接地体,要求用此扁钢将基础中钢筋焊通,一起作为防雷接地体, 接地电阻要求不大于1欧姆8)本工程采用TN-S系统,于配电间电源进户端设等电位连接 板,PE线重复接地及进出建筑物的金属管道均通过导线与之焊接1.6、 本工程的施工特点及分析:1. 6. 1、该工程为中南大学领导重点关注的精神文明建设窗口形象 工程,其工程位置显赫,社会影响较大工程施工的质量、安全、文明施 エ及工程进度的好坏,将直接关系到业主方和施工方双方的社会声誉1.6.2、 本工程结构为现浇框架结构,工程范围包括图书馆基础 工程、土建工程和安装工程、室内外初装修工程等项目,施工过程中, 施工统筹安排及工序的合理组织对保证工程如质如期完工尤为重要 钢筋、模板及混凝土工程是土建工程施工的重点与难点,土建工程 与安装工程存在穿插与搭接,须最大限度地克服交叉作业可能出现 的质量、进度、安全之间的矛盾1.6.3、 本工程质量要求高,施工前,须认真作好各项技术、物资 准备工作。
编制技术方案时,要进行多方案的预见性、超前性和可操作 性施工过程中,需加大周转材料、资金以及科技的投入,优化资源配 备,增加施工技术方案严肃性,大力推广应用新技术、新エ艺、新材料、 新设备,以满足工程施工需要1.6.4、 施工测量难度大、精度要求高施工过程中必须建立轴线 和垂直度控制的内部控制点和外部控制点,严格控制其垂直度对放线 定位及标高要求高,预埋预留务必做到准确无误1.6.5、 现场安全、文明施工程度要求高为此,我单位将坚决 服从业主的一切调度和安排,从安全及文明施工角度,采用先进、 环保、低噪的施工机械及选派高素质的施工人员参与施工,加强门 卫管理,防止无关人员进入施工现场最大限度地减少对在校师生 正常教学及和生活秩序的影响根据以上情况,我公司将在组织施工过程中,克服各种不利条件, 以饱满的精神,拼搏的作风,创一流的管理水平,超一流的质量,争ー 流的工程进度,以确保省优质工程为基本目标,争创芙蓉奖、鲁班奖エ 程,圆满完成工程任务2、组织与部署2.1、 施工管理目标:2.1.1、 质量目标:确保达到省优质工程,争创芙蓉奖'鲁班奖エ 程我公司将严格按照ISO9001质量体系要素进行质量控制。
在施工过 程中,严格把好材料质量关,控制施工过程,严格按照设计施工图及现 行《建筑施工规范》进行施工2.1.2、 安全目标:严格按建设部颁发的《建筑施工安全检查标准》 (JGJ59-99 )进行安全管理,组织安全施工,确保安全事故率为零2.1.3、 工期目标:根据公司丰富的类似工程施工经验及科学合理 地加大人员及设备的投入,采用分层分段、平行流水立体交叉作业,网 络优化组合,确定投标工期为365天2.1.4、 文明施工目标:按省建委颁发的《施工现场综合考评试行 办法》布置文明现场,并争取将该项工程创建成为“湖南省安全文明エ 地”2.1.5、 环境保护目标:采取科学合理的施工方法组织施工生产, 尽量减少施工噪声和扬尘对周围的污染,保护好周围的环境2.1.6、 服务目标:竭诚为业主服务,一切为业主着想,公司项目 经理部与业主密切配合,服从业主和监理单位的调配与安排从施工的 第一天起抓进度,从施工的第一道工序起抓质量,做到积极主动和热情, 各分部分项工程开エ前就施工エ艺、材料质量标准等与业主协商,征得 业主同意施工过程中出现的问题与业主方协调一致处理,工程竣工后 做到定期回访和及时保修2.2、 施工组织:我公司将以实现业主目标和企业经营目标为目的,选派具有丰富的 类似工程施工经验的同志担任项目经理,组建项目班子进驻现场进行施 ェ,详见下图。
项目经理:孙佑林木T施工队钢筋施工队睑エ施工队栗子工施匸队外饰施工队内饰施.丄队粧基施工队安装施工队电气施工队在财カ、物力上全面确保该项目胜利完工同时我们将全面实行。
