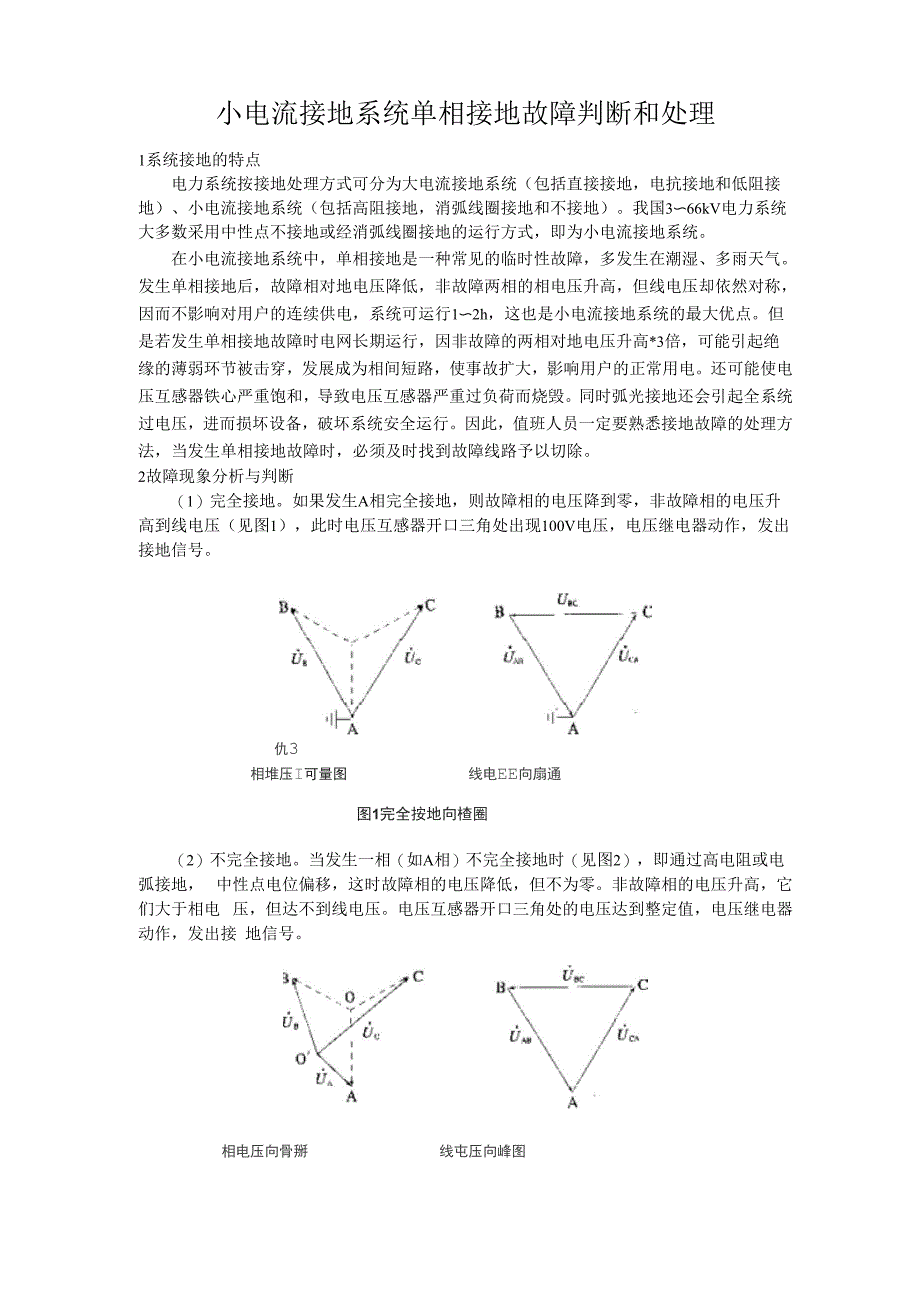

小电流接地系统单相接地故障判断和处理1系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接 地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）我国3〜66kV电力系统 大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气 发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称， 因而不影响对用户的连续供电，系统可运行1〜2h，这也是小电流接地系统的最大优点但 是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高*3倍，可能引起绝 缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电还可能使电 压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁同时弧光接地还会引起全系统 过电压，进而损坏设备，破坏系统安全运行因此，值班人员一定要熟悉接地故障的处理方 法，当发生单相接地故障时，必须及时找到故障线路予以切除2故障现象分析与判断（1）完全接地如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升 高到线电压（见图1），此时电压互感器开口三角处出现100V电压，电压继电器动作，发出 接地信号。
仇3相堆压I可量图 线电EE向扇通图1完全按地向楂圈（2）不完全接地当发生一相（如A相）不完全接地时（见图2），即通过高电阻或电弧接地， 中性点电位偏移，这时故障相的电压降低，但不为零非故障相的电压升高，它们大于相电 压，但达不到线电压电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接 地信号相电压向骨掰 线屯压向峰图E2不完争校地向置圈(3) 电弧接地如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的 电压升高到线电压此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接 地信号4) 母线电压互感器一相二次熔断件熔断此现象为中央信号警铃响，打出“电压互感 器断线”光字牌，一相电压为零，另外两相电压正常处理对策是退出低压等与该互感器有 关的保护，更换二次熔断件5) 电压互感器高压侧出现一相(A相)断线或一次熔断件熔断此时故障相电压降低， 但指示不为零，非故障相的电压并不高这是由于此相电压表在二次回路中经互感器线圈和 其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍 为相电压互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号。
对 策是处理电压互感器高压侧断线故障或更换一次熔断件6) 串联谐振由于系统中存在容性和感性参数的元件，特别是带有铁心的铁磁电感元 件，在参数组合不匹配时会引起铁磁谐振，并且继电器动作，发出接地信号可通过改变网 络参数，如断开、合上母联断路器或临时增加或减少线路予以消除7) 空载母线虚假接地在母线空载运行时，也可能会出现三相电压不平衡，并且发出 接地信号但当送上一条线路后接地现象会自行消失8) 绝缘监测仪表的中性点断线时电网发生单相接地三相电压正常，接地信号已发出 这是由于系统确已接地，但因电压表的中性点断线，故绝缘监测仪表无法正确的表示三相电 压情况此时电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号9) 绝缘监测继电器接点粘接，电网实际无接地接地信号持续发出，三相电压正常， 而查找系统无接地，因为绝缘监测继电器接点粘接，未真实反映电网有无单相接地处理对 策是检查绝缘监测继电器有无接点粘接，若出现接点粘接更换绝缘监测继电器3单相接地故障的处理步骤(1) 发生单相接地故障后，值班人员应马上复归音响，作好记录，迅速报告当值调度和 有关负责人员，并按当值调度员的命令寻找接地故障，但具体查找方法由现场值班员自己选 择。
2) 先详细检查所内电气设备有无明显的故障迹象，如果不能找出故障点，再进行线路 接地的寻找3) 分割电网，即把电网分割成电气上不直接连接的几个部分，以判断单相接地区域 如将母线分段运行，并列运行的变压器分列运行分网时，应注意分网后各部分的功率平衡、 保护配合、电能质量和消弧线圈的补偿等情况4) 再拉开母线无功补偿电容器断路器以及空载线路对多电源线路，应采取转移负荷， 改变供电方式来寻找接地故障点5) 采用保护跳闸、重合送出的方式进行试拉寻找故障点，当拉开某条线路断路器接地 现象消失，便可判断它为故障线路，并马上汇报当值调度员听候处理，同时对故障线路的断 路器、隔离开关、穿墙套管等设备做进一步检查6) 当逐路查找后仍未找到故障线路，而接地现象未消失，可考虑是两条线路同相接地 或所内母线设备接地情况，进行针对性查找故障点变电所值班员按规定顺序逐条选切线路， 应特别注意切每条线路时绝缘监视装置三相对地电压表指示的变化，若全选切一遍，三相对 地电压指示没有变化，说明不是线路有单相接地故障，是变电所内设备接地若全选切一遍 三相对地电压指示有变化时，应考虑有两条配电线路同相发生单相接地含断线)故障。
7) 两条线异名相接地这种故障多数发生在雷雨、大风、高寒和降雪的天气，主要现 象是同一母线供电的两条线同时跳闸或只有一条线跳闸，跳闸时电网有单相接地现象若两 条线都跳闸，电网接地现象消除，或两条线只有一条跳闸，电网仍有接地现象，但单送其中一条时电网单相接地相别发生改变，这是判断的必要依据4处理单相接地故障的要求(1) 寻找和处理单相接地故障时，应作好安全措施，保证人身安全当设备发生接地时， 室内不得接近故障点4m以内，室外不得接近故障点8m以内，进入上述范围的工作人员必 须穿绝缘靴，戴绝缘手套，使用专用工具2) 为了减少停电的范围和负面影响，在寻找单相接地故障时，应先操作双回路或有其 它电源的线路，再试拉线路长、分支多、历次故障多和负荷轻以及用电性质次要的线路，然 后试拉线路短、负荷重、分支少、用点性质重要的线路双电源用户可先倒换电源再试拉 专用线路应先行通知或转移负荷后再试拉若有关人员汇报某条线路上有故障迹象时，可先 试拉这条线路3) 若电压互感器高压侧熔断件熔断，不得用普通熔断件代替必须用额定电流为0.5A 装填有石英砂的瓷管熔断器，这种熔断器有良好的灭弧性能和较大的断流容量，具有限制短 路电流的作用。
4) 处理接地故障时，禁止停用消弧线圈若消弧线圈温升超过规定时，可在接地相上 先作人工接地，消除接地点后，再停用消弧线圈如图3所示0 0 青3人工接地法5结束语经过以上分析可看出，当小电流接地电网发生故障时，运行人员通过绝缘监视装置的 报警及仪表指示，就能分析判断出故障的性质从而及时排除故障，确保电网正常安全地运行 为了减少单相接地故障给电网运行带来的不良影响，值班人员应熟悉有关运行规程，了解设 备的运行状况，提高处理问题的能力，出现故障时要沉着冷静认真分析，正确判断并避免故 障发展，尽快恢复对用户供电同时，还要提高配电线路检修人员的技术水平，积极改善设 备的运行条件，加强配电线路的检修、维护管理，提高设备的绝缘水平。
