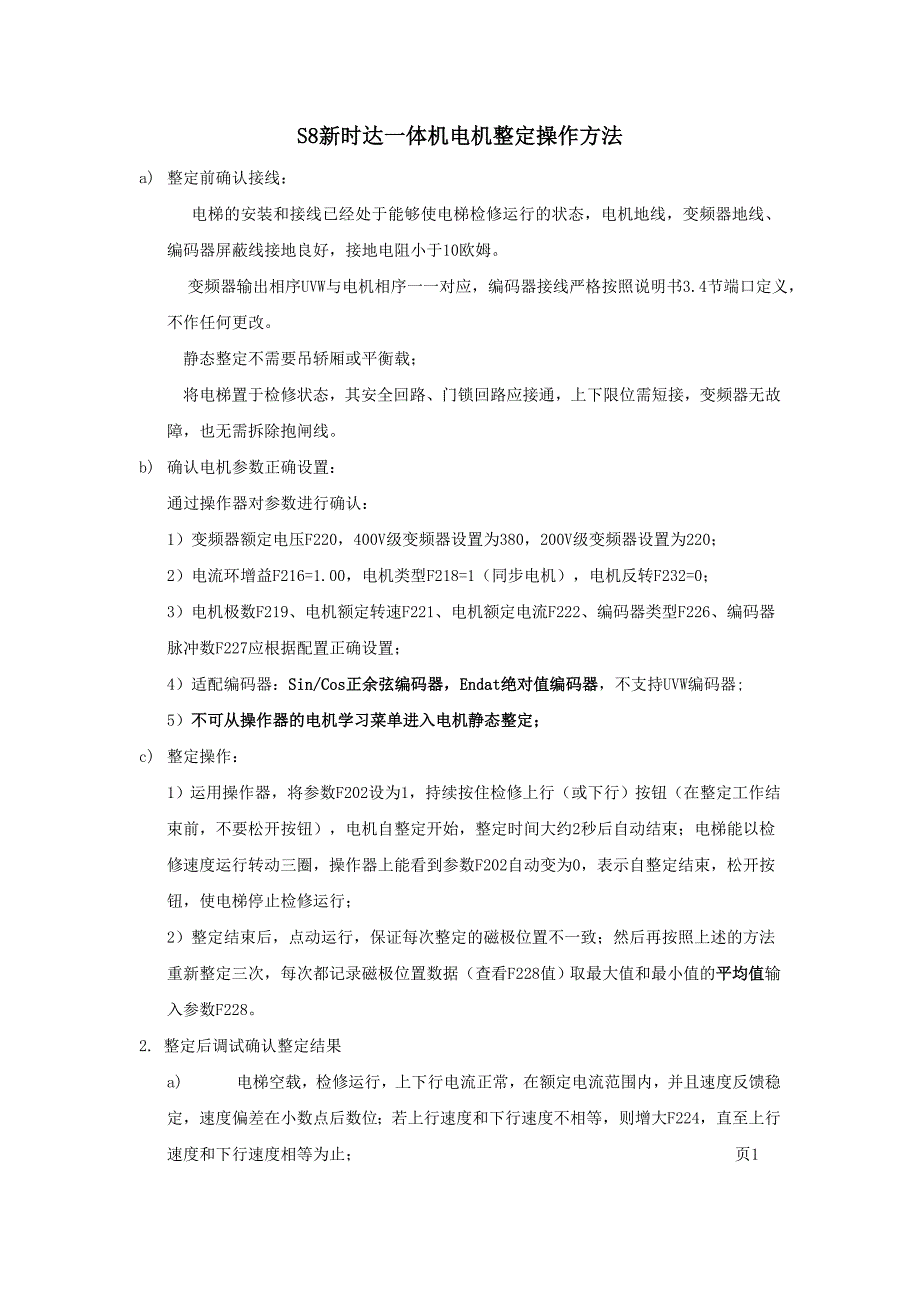

S8新时达一体机电机整定操作方法a) 整定前确认接线：电梯的安装和接线已经处于能够使电梯检修运行的状态，电机地线，变频器地线、编码器屏蔽线接地良好，接地电阻小于10欧姆变频器输出相序UVW与电机相序一一对应，编码器接线严格按照说明书3.4节端口定义，不作任何更改静态整定不需要吊轿厢或平衡载；将电梯置于检修状态，其安全回路、门锁回路应接通，上下限位需短接，变频器无故障，也无需拆除抱闸线b) 确认电机参数正确设置：通过操作器对参数进行确认：1）变频器额定电压F220，400V级变频器设置为380，200V级变频器设置为220；2）电流环增益F216=1.00，电机类型F218=1（同步电机），电机反转F232=0；3）电机极数F219、电机额定转速F221、电机额定电流F222、编码器类型F226、编码器脉冲数F227应根据配置正确设置；4）适配编码器：Sin/Cos正余弦编码器，Endat绝对值编码器，不支持UVW编码器;5）不可从操作器的电机学习菜单进入电机静态整定；c) 整定操作：1）运用操作器，将参数F202设为1，持续按住检修上行（或下行）按钮（在整定工作结束前，不要松开按钮），电机自整定开始，整定时间大约2秒后自动结束；电梯能以检修速度运行转动三圈，操作器上能看到参数F202自动变为0，表示自整定结束，松开按钮，使电梯停止检修运行；2）整定结束后，点动运行，保证每次整定的磁极位置不一致；然后再按照上述的方法重新整定三次，每次都记录磁极位置数据（查看F228值）取最大值和最小值的平均值输入参数F228。
2. 整定后调试确认整定结果a) 电梯空载，检修运行，上下行电流正常，在额定电流范围内，并且速度反馈稳定，速度偏差在小数点后数位；若上行速度和下行速度不相等，则增大F224，直至上行速度和下行速度相等为止； 页1b) 检修运行方向与电梯实际运行方向相反，如检修上行输入灯亮，电梯下行，设置电机反转F232=1，不更改任何接线；c) 快车运行，上下行速度不一致，5.5kW及以下变频器可先增加F246电流增益2，其他功率变频器逐步增加F224电机转差频率，注意参数调整范围；d) 参数的调试保证电机运行电流在额定电流以内；电机声音响：可调识辨编码器（正余弦编码器）13871.将检修速度设置为 0.05M/S2.设置 F203=9，转动后变成 F203=103.将检修速度设置为 0.25M/S4.设置 F203=11，转动后变成 F203=0，识别结束动态自学习轿厢和对重平衡，即打开抱闸电梯不会溜车，或者电机处于空载，轿厢吊起，操作如上，动态自学习需进入电机自学习，再确认轿箱控制板 SM-02-D 板作用:采集轿箱部分开关量信号(包括开门到位,关门到位,安全触板,超载,满载,司机,独立等信号),通过 CAN 总线传输给主控制器.根据主控制器通过 CAN 总线传达的信号控制上下到站钟,照明继电器,超载灯,蜂鸣,语音报站等输出.显示板 SM-04-VRF 端子定义: JP1:串行通讯端口 JP2:上召按钮接口 JP3:下召按钮接口 JP4:锁梯信号接口 S1:楼层设置跳线 SW1:终端电阻,同时拨到 ON 有 120 欧姆电阻显示板 SM-04-VSC 端子定义: JP1:串行通讯端口 JP3:上召按钮接口 JP4:下召按钮接口 JP5:锁梯信号接口 S1:楼层设置跳线 J1/J2:终端电阻,同时跨接有 120 欧姆电阻SM-04-HRC 端子定义:JP1:串行通讯端口 JP2:上召按钮接口 JP3:下召按钮接口 JP4:锁梯信号接口 S1:楼层设置跳线 J1/J2:终端电阻,同时跨接有 120 欧姆电阻SM-04-HSC 端子定义:JP1:串行通讯端口 JP3:上召按钮接口 JP4:下召按钮接口 JP5:锁梯信号接口 S1:楼层设置跳线 J1/J2:终端电阻,同时跨接有 120 欧姆电阻SM-04-VHL 端子定义:JP2:上下到站钟和到站灯输出 JP5:串行通讯端口 JP6:上召按钮接口 JP4:下召按钮接口 JP8:锁梯信号接口 S1:楼层设置跳线 S2:锁梯跳线 JP7:终端电阻,同时跨接有 120 欧姆电阻–模拟量速度曲线配置:F0 加速斜率 F1 减速斜率 F2S 曲线 T0 F3S 曲线 T1 F4 S曲线 T2 F5S 曲线 T3•基本参数配置:F6 电梯额定速度 F7 电机额定转速 F8 编码器每转脉冲数 F11 总楼层数•启动和停车时序参数:F16 开闸延时:从变频器运行信号给出到开始打开报闸的延时间. F17 抱闸延时:从开始上抱闸到去除变频器运行方向的延时. F58 启动曲线延时:从打开抱闸到速度曲线给出的延时时间. F59 速度到 0 后经过 F59 时间上抱闸. F122 检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间.•并联群控参数设置:F23 并联模式 设 3 互为并联方式. 设 2 为群控方式. 页 2F181 互为并联电梯编号,设 0 为主梯,设 1 为副梯.•输入类型设置:F25 X0-X15 常开常闭设定 F26 X16-X25 常开常闭设定 F27 TX0-TX15 常开常闭设定 F28 TX16-TX19 常开常闭设定•服务层站设置:F29 设置 1-16 层停靠 F30 设置 17-32 层停靠 F31 设置 33-48 层停靠•一体化驱动控制器规格选择参数:F32 5.5kw 设 0; 7.5kw 设 1；11kw 设 2; 15kw 设 3；18.5kw 设 4; 22kw 设 5；30kw 设 6; 37kw 设 7；•自动运行设置:F33 自动运行间隔 F34 自动运行次数设置完 F33 和 F34 后请在轿内登记指令信号来触发自动运行功能.•抱闸开关检测:F36 设 0 无抱闸开关检测设 1 中国地区标准设 2 香港地区标准•司机外呼蜂鸣闪烁功能:F43 设 0 无蜂鸣无闪烁设 1 有蜂鸣无闪烁设 2 无蜂鸣有闪烁设 3 有蜂鸣有闪烁•串行通讯地址:F44 串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板.•设置开门:F50 开门允许 1-16 层. F51 开门允许 17-32 层. F52 开门允许 33-48 层. F53 后门允许 1-16 层. F54 后门允许 17-32 层. F55 后门允许 33-48 层.•KMC 检测模式:F60 设 0 KMC 前置,常通,不检测.设 1 KMC 前置,常通,粘连检测.设 2 KMC 前置,每次运行后通断,粘连检测.设 3 KMC 后置,每次运行后通断,粘连检测.•打滑保护时间限制:F62 快车全程运行加 10S 和 45S 取小值范围在 20S-45S 之间•楼层显示代码:F65-F112 对应 1-48 层楼层显示•强迫关门开门保持时间:F117 强迫关门或者开门保持按钮(TX18)按过后的开门保持时间设定值 •残疾人开门保持时间:F118 残疾人开门保持时间设定值 •防捣乱功能:F120 设 0 无此功能 设 1 按光幕动作计算(连续 3 层停靠没有光幕动作) 设 2-64 防捣乱指令数(根据轻载开关来检测)•强迫关门功能:F121 设 0 不开通 设 1 开通•召唤分类功能:F123 设 0 只有前门召唤(地址 1-48) 设 1 有前门召唤(地址 1-48)和后门 召唤(地址 49-96) 设 2 有前门召唤(地址 1-48)和残疾人召唤(地址 49-96) 设 3 有前门召唤(地址 1-32),后门召唤(地址 33-64)和残疾人召唤(地址 65-96) •前后门控制模式:F128 设 0 前后门分开控制(有前后门操纵箱) 设 1 前后门一起控制(只有一个操纵箱)•提前开门功能:F129 设 0 没有提前开门和开门再平层功能 设 1 有提前开门功能 设 2 有开门再平层功能 设 3 既有提前开门又有开门再平层功能•开关门力矩保持功能设定:F130 设 0 无开关门力矩保持 设 1 有开门力矩保持 设 2 有关门力矩保持 设 3 有开关门力矩保持 设 4 运行中有关门力矩保持•NS-SW 功能设定:(对应 02 板输入 TX16)F137NS-SW 功能时设定服务楼层 1-16 层 F138NS-SW功能时设定服务楼层 17-32 层 F139NS-SW 功能时设定服务楼层 33-48 层•称重模式:(匹配 STEP 称重装置)F164 设 0 系统不处理称重 设 1 称重信号通过 CAN 通讯输入主板,超满载信号也通过 CAN 通讯输入. 设 2 称重信号通过 CAN 通讯输入主板,超满载信号通过轿箱板输入.•调试不开门模式:F165 设 0 调试时电梯开门 设 1 检修时禁止门动作 设 2 调试时电梯不开门 设 3 检修时禁止门动作和调试时电梯不开门•速度增益:F180 对速度给定峰值的增益出厂值 1000 页 3•井道中减速开关的级数:F182 井道中安装有几道强迫减速开关.该参数设置不当会导致井道学习失败.•井道学习速度:F183 模拟量给定时井道自学习速度.•井道学习:1.电梯检修开到最底层平层;2.触发手持操作器中的井道学习菜单;3.转自动,电梯会以井道学习速度上行,直到最顶层停止;4.井道学习完成,可以运行快车.•井道学习不成功的原因:1.自学习的插板数和总楼层数不一样;2.平层插板太长或者太短：（平层插板长度 + 平层开关间距）/2 的距离小于 100mm 或者 大于 900mm ；3.平层区太长或太短：（平层插板长度 - 平层开关间距）/2 的距离小于 10mm 或者 大于 200mm 4.减速开关级数（F182）与实际安装减速开关数不一致 ;5.减速开关的距离不符合规定 ；•速度环参数:•F204 零速比例 P0（150） •F205 零速积分 I0（50） •F206 低速比例 P1（60）•F207 低速积分 I1（30）•F208 低速比例 P2（60）•F209 低速积分 I2（30） •F210 中速比例 P3（120）•F211 中速积分 I3（25） •F212 高速比例 P4（140-160 高速和中速比例相差不要超 20）•F213 高速积分 I4 （5） •F214 低速切换点 F215 高速切换点•电机类型:F218 0-异步 1-同步•电机参数:F219 电机极数 F220 电机额定电压（不要修改，否则速度会提不起来）F221 电机额定转速 F222 电机额定电流 F223 最大输出转矩（200） F224 电机转差频率（同步请设 0） F225 载波频率（8）•编码器参数:F226 编码器类型 0： 增量型，差分，SinCos. 1： CCW 增量型 UVW 编码器 2：CW 增量型 UVW 编码器 F227 编码器规格编码器每转脉冲数 F228 初始相位角同步电机自整定出来的•调节器模式:F229 同步：0（2m/s） ；1（ 1m/s~1.75m/s） ； 异步：设为 1，控制增强；★提示：可以设 2 或 3 改善电机噪音•电机反转:F232 0：方向一致；1：方向相反； 自整定时该参数必须设 0•编码器模式:F233 万位：0-标准模式，1-修。
