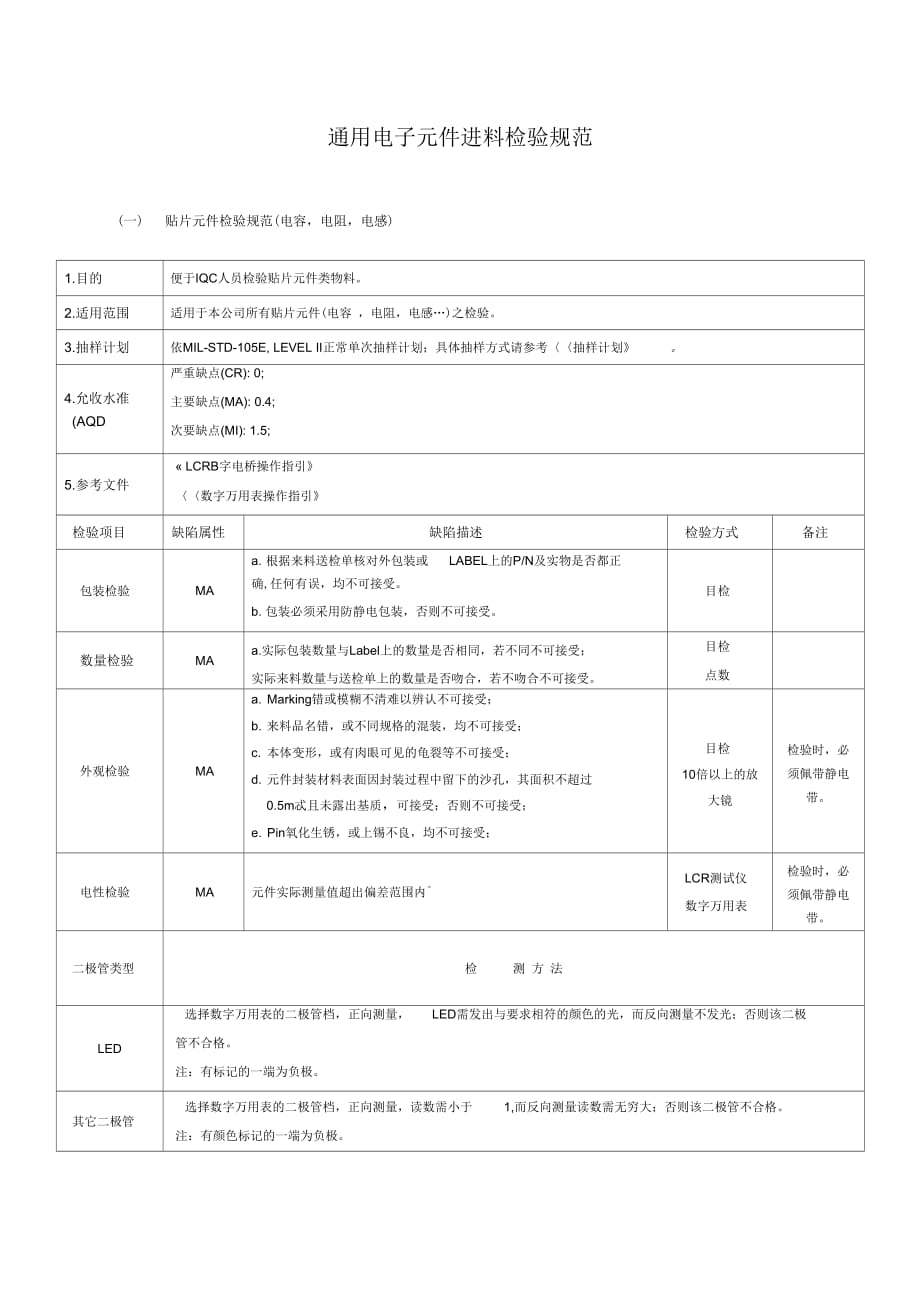

通用电子元件进料检验规范(一) 贴片元件检验规范(电容，电阻，电感)1.目的便于IQC人员检验贴片元件类物料2.适用范围适用于本公司所有贴片元件(电容 ，电阻，电感…)之检验3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准(AQD严重缺点(CR): 0;主要缺点(MA): 0.4;次要缺点(MI): 1.5;5.参考文件 LCRB字电桥操作指引》〈〈数字万用表操作指引》检验项目缺陷属性缺陷描述检验方式备注包装检验MAa. 根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确,任何有误，均不可接受b. 包装必须采用防静电包装，否则不可接受目检数量检验MAa.实际包装数量与Label上的数量是否相同，若不同不可接受； 实际来料数量与送检单上的数量是否吻合，若不吻合不可接受目检点数外观检验MAa. Marking错或模糊不清难以辨认不可接受；b. 来料品名错，或不同规格的混装，均不可接受；c. 本体变形，或有肉眼可见的龟裂等不可接受；d. 元件封装材料表面因封装过程中留下的沙孔，其面积不超过0.5m忒且未露出基质，可接受；否则不可接受；e. Pin氧化生锈，或上锡不良，均不可接受；目检10倍以上的放 大镜检验时，必 须佩带静电 带。
电性检验MA元件实际测量值超出偏差范围内^LCR测试仪数字万用表检验时，必 须佩带静电 带二极管类型检 测 方 法LED选择数字万用表的二极管档，正向测量， LED需发出与要求相符的颜色的光，而反向测量不发光；否则该二极管不合格注：有标记的一端为负极其它二极管选择数字万用表的二极管档，正向测量，读数需小于 1,而反向测量读数需无穷大；否则该二极管不合格注：有颜色标记的一端为负极 备注抽样计划说明：对于 CHIP二极管，执行抽样计划时来料数量以盘为单位，样本数也以盘为单位；从抽检的每 盘中取3~5pcs元件进行检测；AQL^变检验方法见"LCR数字电桥测试仪操作指引"和"数字万用表操作指 引"二) 插件用电解电容1.目的作为IQC人员检验插件用电解电容类物料之依据2.适用范围适用于本公司所有插件用电解电容之检验3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准(AQD严重缺点(CR): 0;主要缺点(MA): 0.4;次要缺点(MI): 1.5;5.参考文件 LCR数字电桥操作指引》、〈〈数字电容表操作指引》检验项目缺陷属性缺陷描述检验方式备注包装检验MAa.根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确，任何有误，均不可接受。
目检数量检验MAa. 实际包装数量与Label上的数量是否相同，若不同不可接受；b. 实际来料数量与送检单上的数量是否吻合，若不吻合不可接受目检点数外观检验MAa. 极性等标记符号印刷不清，难以辨认不可接受；b. 电解电容之热缩套管破损、脱落，不可接受；c. 本体变形，破损等不可接受；d. Pin生锈氧化，均不可接受目检可焊性检验MAa.Pin上锡不良，或完全不上锡不可接受将PIN沾上现使 用之合格的松香水，再插入小锡炉 5秒钟左右后拿起观看 PIN是否100%良好上锡；如果不是则拒收)实际操作每LOT取 5~10PCS^ 小锡炉上验证上锡性尺寸规格检验MAa.外形尺寸不符合规格要求不可接受卡尺若用于新的Model,需在PCB上对应的 位置进行试插电性检验MAa.电容值超出规格要求则不可接受用数字电容表 或LCR数字电桥 测试仪量测 （三） 晶体类检验规范1.目的作为IQC人员检验晶体类物料之依据2.适用范围适用于本公司所用晶体之检验3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准（AQD严重缺点（CR）: 0;主要缺点（MA）: 0.4;次要缺点（MI）: 1.5;5.参考文件〈〈数字频率计操作指引》检验项目缺陷属性缺陷描述检验方式备注包装检验MAa.根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确，任何有误，均不可接受。
目检数量检验MAa. 实际包装数量与Label上的数量是否相同，若不同不可接受；b. 实际来料数量与送检单上的数量是否吻合 ，若不吻合不可接受目检点数外观检验MAa. 字体模糊不清，难以辨认不可接受；b. 有不同规格的晶体混装在一起，不可接受；c. 元件变形，或受损露出本体等不可接受；d. Pin生锈氧化、上锡不良，或断 Pin ,均不可接受目检每LOT取5〜10PCS^小锡炉上验证上锡性电性检验MAa. 晶体不能起振不可接受；b. 测量值超出晶体的频率范围则不可接受测试工位和数字频率计电性检测方法晶体检 测 方 法32.768KHZ16.934MHz25.000MHz在好的样板的相应位置插上待测晶体 ，再接通电源开机；在正常开机后，用调试好的数字频率计测量晶体，看 测量的频率是否在规格范围内，若不能开机或测量值不在规格范围内，则该晶体不合格24.576MHz在好的样板的相应位置插上待测晶体、 CPU内存条等，再接通电源开机，看能否正常开机显示；在正常开机显示后，用调试好的数字频率计测量晶体，看测量的频率是否在规格范围内，若不能开机显示或测量值不在规 格范围内，则该晶体不合格四） 三极管检验规范 1.目的作为IQC人员检验三极管类物料之依据。
2.适用范围适用于本公司所有三极管之检验3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准(AQD严重缺点(CR): 0;主要缺点(MA): 0.4;次要缺点(MI): 1.5;5.参考文件无检验项目缺陷属性缺陷描述检验方式备注包装检验MAa. 根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确，任何有误，均不可接受b. 包装必须采用防静电包装，否则不可接受目检数量检验MAa. 实际包装数量与Label上的数量是否相同，若不同不可接受；b. 实际来料数量与送检单上的数量是否吻合，若不吻合不可接受目检点数外观检验MAa. Marking错或模糊不清难以辨认不可接受；b. 来料品名错，或不同规格的混装，均不可接受；c. 本体变形，或有肉眼可见的龟裂等不可接受；d. 元件封装材料表面因封装过程中留下的沙孔，其面积不超过0.5mm2，且未露出基质，可接受；否则不可接受；e. Pin氧化生锈，或上锡不良，均不可接受目检10倍以上的放 大镜检验时，必须 佩带静电带五) 排针骊槽(座)类检验规范1.目的作为IQC人员检验排针&S槽(座)类物料之依据。
2.适用范 围适用于本公司所有排针啪槽(座)之检验3.抽样计 划依MIL-STD-105E , LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准(AQD严重缺点(CR): 0;主要缺点(MA): 0.4;次要缺点(MI): 1.5;5. 参考文 件无 检验项目缺陷属性缺陷描述检验方式备注包装检验MA根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确，任何有误，均不可接受目检数量检验MAa.实际包装数量与Label上的数量是否相同，若不同不可接受； 实际来料数量与送检单上的数量是否吻合，若不吻合不可接受目检点数外观检验MAa. Marking错或模糊不能辩认；b. 塑料与针脚不能紧固连接；c. 塑料体破损，体脏，变形，明显色差，划伤，缩水；d. 过锡炉后塑料体外观变色，变形，脱皮 ；e. 针脚拧结，弯曲，偏位，缺损，断针或缺少；f. 针脚高低不平、歪针、针氧化、生锈 ；g. 针脚端部成蘑菇状影响安装.目检焊锡性检验MAa.PIN上锡不良，或完全不上锡，均不可接受；(将零件脚插入现使用之合格松香水内，全部浸润，再插入小锡炉 5秒钟左右后拿起观看PIN是否100%良好上锡；如果不是则拒收)实际操作每LOT取5〜10PCSft 小锡炉上验证上锡性安装检验MAa. 针脚不能与标准PCB顺利安装；b. 针脚露出机板长度/J、于 0.5mm或大于2.0mm;卡尺针脚露出机板长度的标准为0.5mm~2.0mm范围内。
六)CABLED检验规范1.目的作为C人员检验CABLED物料之依据2.适用范围适用于本公司所有 CABLE!之检验3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考〈〈抽样计划》 4.允收水准(AQD严重缺点(CR): 0;主要缺点(MA): 0.4;次要缺点(MI): 1.5;5参考文件无检验项目缺陷属性缺陷描述检验方式备注包装检验MAa.根据来料送检单核对外包装或 LABEL上的P/N及实物是否都正确，任何有误，均不可接受目检数量检验MAa. 数量与Label上的数量是否相同，若不同不可接受；b. 料数量与送检单上的数量是否吻合 ，若不吻合不可接受目检点数 外观检验MAa. 五金件变形、划伤、生锈、起泡、发黄或其它电镀不良；b. 塑料体变形、划伤、毛边、破（断）裂、异色等不良；c. 排线破损、断裂、变形、异色、露铜丝、切口不齐等均不可接受；d. 排线与支架等组装不牢，易松脱；e. 标识CABLED插方向的颜色不能明确分辩；f. 排线接头的颜色不符合规格要求 ；g. 排线表面的丝印错.1. 目检2. 按前后左右上下各轻摇 3次排线接头处，看有无松脱现象参考MechanicalDrawing ofCable尺寸检验MAa.长度不符合规格要求不可接受.卷尺尺寸参考MechanicalDrawing ofCable电性测试检验MAa. 排线的接线方式错不可接受；b. 排线接触不良或不能运行不可接受 ；c. IDE排线的传输速率不符合要求不可接受 .每批取10pcs送QA，请QA的同事帮助测试拉力测试检验MAa.与公端对插，插拔力不符合规格要求的不可接受 .（拉力测试：用标准Box Header与排线对插好，用拉力计测出其 CABLED全被拉出后的最大拔出力。
