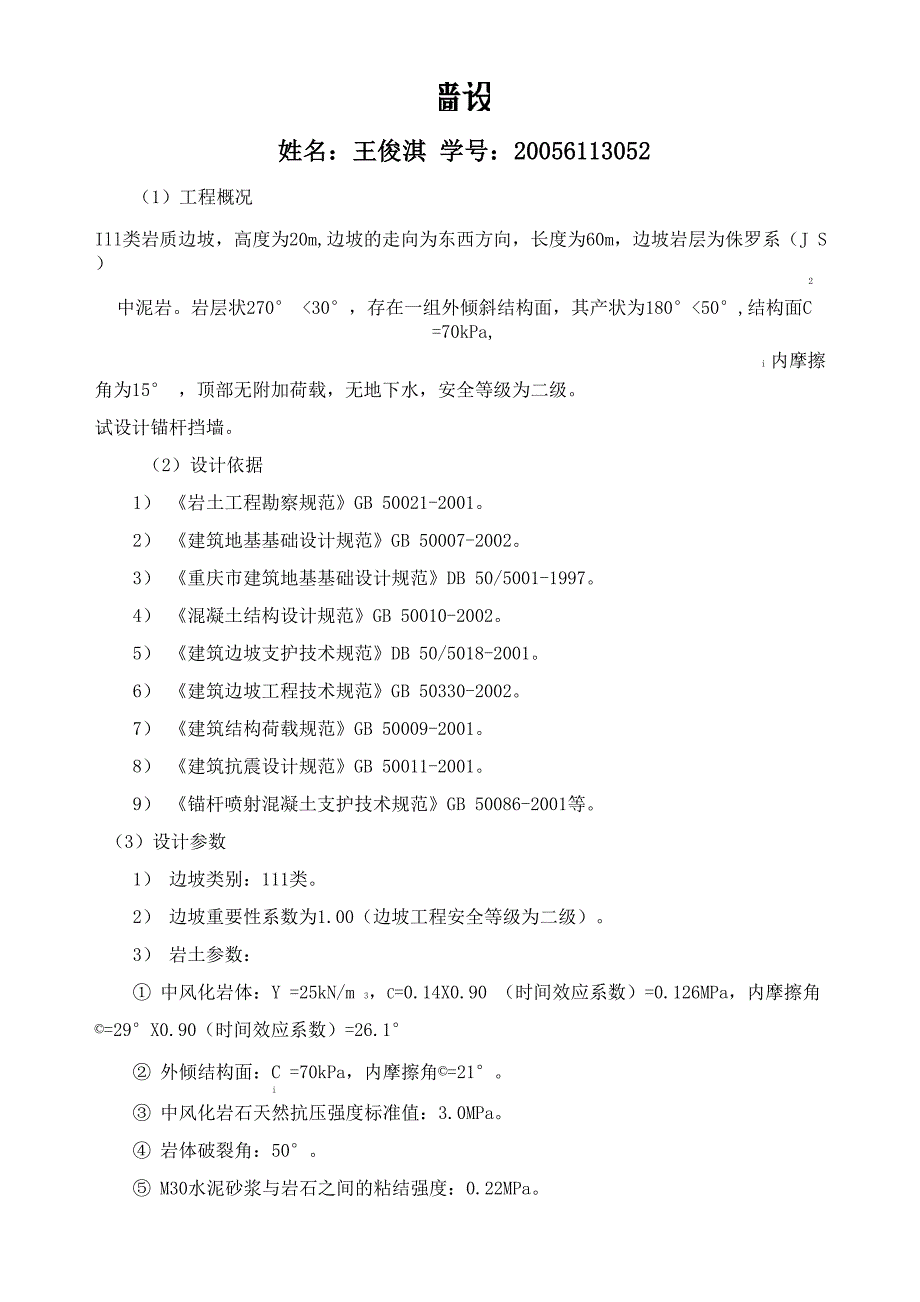

姓名：王俊淇 学号：20056113052（1）工程概况Ill类岩质边坡，高度为20m,边坡的走向为东西方向，长度为60m，边坡岩层为侏罗系（J S）2中泥岩岩层状270° <30°，存在一组外倾斜结构面，其产状为180°<50°,结构面C =70kPa,i 内摩擦角为15° ，顶部无附加荷载，无地下水，安全等级为二级试设计锚杆挡墙2）设计依据1） 《岩土工程勘察规范》GB 50021-20012） 《建筑地基基础设计规范》GB 50007-20023） 《重庆市建筑地基基础设计规范》DB 50/5001-19974） 《混凝土结构设计规范》GB 50010-20025） 《建筑边坡支护技术规范》DB 50/5018-20016） 《建筑边坡工程技术规范》GB 50330-20027） 《建筑结构荷载规范》GB 50009-20018） 《建筑抗震设计规范》GB 50011-20019） 《锚杆喷射混凝土支护技术规范》GB 50086-2001等3）设计参数1） 边坡类别：111类2） 边坡重要性系数为1.00（边坡工程安全等级为二级）3） 岩土参数：① 中风化岩体：Y =25kN/m 3，c=0.14X0.90 （时间效应系数）=0.126MPa，内摩擦角©=29°X0.90（时间效应系数）=26.1°② 外倾结构面：C =70kPa，内摩擦角©=21°。
i③ 中风化岩石天然抗压强度标准值：3.0MPa④ 岩体破裂角：50°⑤ M30水泥砂浆与岩石之间的粘结强度：0.22MPa4) 计算按《重庆市边坡设计支护技术规范》DB50/5018-2001进行此支护结构为柔性结构的多层格架式锚杆，计算高度H = 20m (300-280 =20)；无地下 水，不计顶部附加荷载5) 土压力计算1) 土压力系数泥岩：主动土压力系数 K,按公式(5.3.2)计算，a=60° , 3=15°, 0=50° , 6=0.6,©a=21°n =2c/yH=2X70/ (25X20) =0.28K =l+2qsinacosB/〔Y Hsin(a+B)〕=1.0 (因为 q=0)q则K二sin(a+B)/〔sin2asin(a-6 + 0-©)sin(0-B)〕X〔K sin(a + 0)sin(0-aq© )- n sin a cos ©〕=sin(60°+15°)/〔sin260°sin(60°-10°+50°-21°)〕X[1.0sin(60°+50°)sin(50°-21°)-0.28sin60°cos21°]=1.390X1.057X0.472-0.45 7X0.828)=0.3012) 土压力E =0.5X25X202X0.301=1505 (kN/m)ak总土压力为E为：aE= 1.2E =1806 (kN/m)a ak(6) 锚杆计算1) 锚筋计算锚杆水平间距2.0m，竖向间距2.0m,a=20°，每肋柱单元选配10个锚孔。
锚杆所承受的水平拉力标准值为：T =1806X2.0/10=361.2 (kN)gk锚筋承受的轴向拉力标准值N：gkN =T /cosa=T /cos20°=361.2/cos20°=384.38 (kN)gk gk gk锚筋所承受的轴向拉力设计值Ng由式(6.2.2-2)得:N=r N =1.25 X 384.38=480.48 kNg g gk锚筋拉力承载力验算应满足式(6.2.3),即Z A f三r N2 sy 0 g取Z =0.69,r=1.020则A 三rN/Z f =1.0X480.48X 1000/(0.69X300)=2321 (mm2)s 0g 2 yZ :锚筋抗拉工作系数，永久性锚杆取0.69，临时性锚杆取0.922选 3 32, A /=2413mm2, 2413/ (3.14X(130/2) 2)=18%满足要求s另:满足钢筋截面总面积不应超过锚孔面积的20%的要求2) 锚固段长度计算锚杆抗拔承载力特征值由式(6.2.4)得:N WZ 3.14Dq Lgk 1 e m取 D=130mm, Z =1.00,q=0.180MPa (岩层)1L 三N /(Z 3.14Dq )=384.38 X 1000/(1.00 X3.14X 130 X 180)=5.23 (m)m gk 1 eZ :锚固体与地层粘结工作条件系数，永久性锚杆取1.00，临时性锚杆取1.33。
1考虑到工程中的不利因素，取L =5.5m (岩层)m锚筋抗拔承载力验算公式(6.2.5)nX3.14dLqZ=3X3.14X32X5500X2400X0.60m g 3=2.387X109 NrN=1.1X480.48X103 =5.29X105 N < nX3.14DqZ0 g 3满足锚筋抗拔承载力验算Z :锚筋与砂浆粘结强度工作条件系数，永久性锚杆取0.60，临时性锚杆取0.72 37)柱基础、胁柱计算1) 柱基础立 柱 以 下 端 嵌 入 中 风 化 岩 层 中 ， 按 铰 结 端 设 计 轴 力N =(0.4X0.4X20X25+10X480.48Xsin20°)+(2.0-0.4)X20X0.20X25=80.0+1643. max3+160=1883.3 kNA=0.7X0.7+1.6X0.2=0.81 m2则 P=N Xsin60°/A=1883.3Xsin60°/0.81=2013.6 kN/m2max中风化岩石天然抗压强度标准值为 3MPa(泥岩)，所以设基础，嵌入中风化岩层内 1000mm2) 挡板计算取挡板厚度为200mm, C25混凝土，采用双层双向配筋q=480.48/2=240.24 kN/mM =(l/8)Xql2=(l/8)X240.24X2.02=120.12 kNmmaxh =200-35=165mm，可求的 A =801.6mm2,0S选用巾10/12@120, A =798mm2满足条件。
S3) 胁柱计算胁柱截面400X400mm, C25混凝土，采用对称配筋，综合考虑土压力形式q=480.48 X2.0/10=96.1<107.7 kN/m则 M =(l/8)Xql2=(l/8)X 107.7X2.02=53.9 kNm；maxh =400-35=365mm0a =M/(f bh 2)=53 . 9X 106/(13 . 5 X 400 X 3 652)=0. 07 5s cm 0查表, r =0.961s则 A =M/(r h f )=53.9X 106/(0.961X400X300)=467.3 mm2s s 0 y选用 3①20，A= 3X380.1=1140.3 mm2> Ass并且：V =0.606ql=0.606X 107.7X2.0=130.5 kNmax选用巾8@150,锚杆1m范围加密为100,并设置附加吊筋2①25和横向钢筋2①258) 锚杆工程1) 锚杆的孔径为130mm，主筋为3①32 (①：HRB335,强度标准值f =335N/mm2，强度yk设计f =300N/mm2),锚杆与水平线夹角20° ；锚杆采用M30水泥砂浆在2^3个大气压下压y力灌注。
2) 钢筋接长：应采用机械连接，符合《钢筋机械连接通用技术规程》JGJG107-96的规定3） 锚固段长度：应锚入卸荷裂隙带以内的完整中等风化岩石不少于5500mm4） 施工前，锚杆应进行性能试验，性能试验锚杆的根数为3根（锚固长度为设计锚固 长度的0.6倍）施工完后应进行验收试验，验收试验锚杆的根数为锚杆总数的5%，且不少 于5根（试验荷载值为设计值的1.1倍） 5） 锚杆的轴向拉力设计值：203kN （2①25）6） 应保证锚杆与肋柱的整体连接7） 土层及强风化岩层中的锚杆应进行防腐处理，可采用润滑油三度沥青玻纤布缠裹二 层的方法8） 锚杆锚入肋柱内的长度应不小于35d9） 肋柱及面板应嵌入排水沟沟底的中等风化岩层不少于1000mm和600mm10） 挡墙应沿长度方向每20m设置一道竖向伸缩缝，缝设置于两肋柱之间板的中部，缝 宽30—50mm，缝中嵌沥青麻筋，嵌入深度100mm11） 锚杆施工应满足以下要求：① 锚杆施工前，应查明锚杆施工区建（构）筑物基础、地下管线等情况；判明锚杆施工 对临近建筑物及地下管线的影响，并拟定相应预防措施② 锚孔施工应符合下列规定：A. 锚孔定位尺寸不宜大于20mm；B. 锚孔偏斜度不应大于3%；C. 孔深超过锚杆设计长度0.5m左右。
③ 锚杆体安装应符合下列要求：A•杆体应保持直顺，避免扭压、弯曲；B.锚杆与注浆管宜一起放入钻孔，注浆管内端距孔底宜为50s100mm④ 灌浆材料性能应符合下列规定：A. 水泥应使用普通硅酸盐水泥，其标号不应低于425号；B. 砂的含泥量按重量计不得大于3%宜采用中细砂，当采用特细砂时，其细度模数不 宜小于0.7；C.浆体配制的灰砂比宜为0. 8s1.5，水灰比为0.38s0.5；D. 浆体材料28天的无侧限抗压强度，用于全粘结型锚杆时不应低于25MPa12）锚杆施工顺序应满足以下要求：① 放孔，施工锚杆② 修坡，现浇C25混凝土肋柱及压顶梁③ 喷射混凝土施工锚杆施工按《建筑边坡支护技术规范》DB50/5018-2001的有关要求进行9）喷射混凝土1） 材料：C25混凝土（采用普通硅酸盐水泥，水泥强度等级不应低于32.5MPa）；钢筋 网：©10/12@120 （双层双向）；保护层厚度25mm2） 厚度：200mm3） 喷射混凝土 1d龄期的抗压强度不应低于5MPa；喷射混凝土与岩层的粘结强度不应 低于0.5MPa；喷射混凝土的弹性模量为2.3X104 MPa4） 喷射混凝土施工① 准备工作A. 清除作业面的浮石、强风化岩石和墙脚的岩渣、堆积物。
B. 风压清扫岩面C. 埋设控制喷射混凝土厚度的标志② 喷射作业A. 喷射作业应分片分段依次进行，喷射顺序应自下而上B. 分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1小时后再进行喷 射时，应先用清水洗喷层表面③ 钢筋网喷射混凝土施工：A. 钢筋使用前应除污锈B. 钢筋网应在岩面喷射一层混凝土后铺设，钢筋与壁面的间距宜为30mmC. 第二层钢筋网应在第一层钢筋网被混凝土覆盖后铺设其余要求按《锚杆喷射混凝土支护技术规范》GB 50086-2001执行10）排水系统工程1）建设单位应及时做好本工程场地及周边环境的整体排水系统工程2）结合场地整体排水系统工程，建设单位应设置场地内的地表排水系统3）泄水孔：应按2.0mX2.0m网格布置，孔径150mm，外倾5%，墙背后500mm厚范围做 卵石堆囊11） 墙顶封闭处理1） 采用厚100mm的C15素混凝土封闭2） 封闭的宽度现场确定12） 其它1） 本边坡工程形成的时间较长，因此，应及时对该边坡工程进行加固施工2） 本边坡后缘按设计荷载使用，严禁加载3） 本工程必须选择具有一定施工资质等级，并从事过挡墙施工的专业队伍进行施工。
