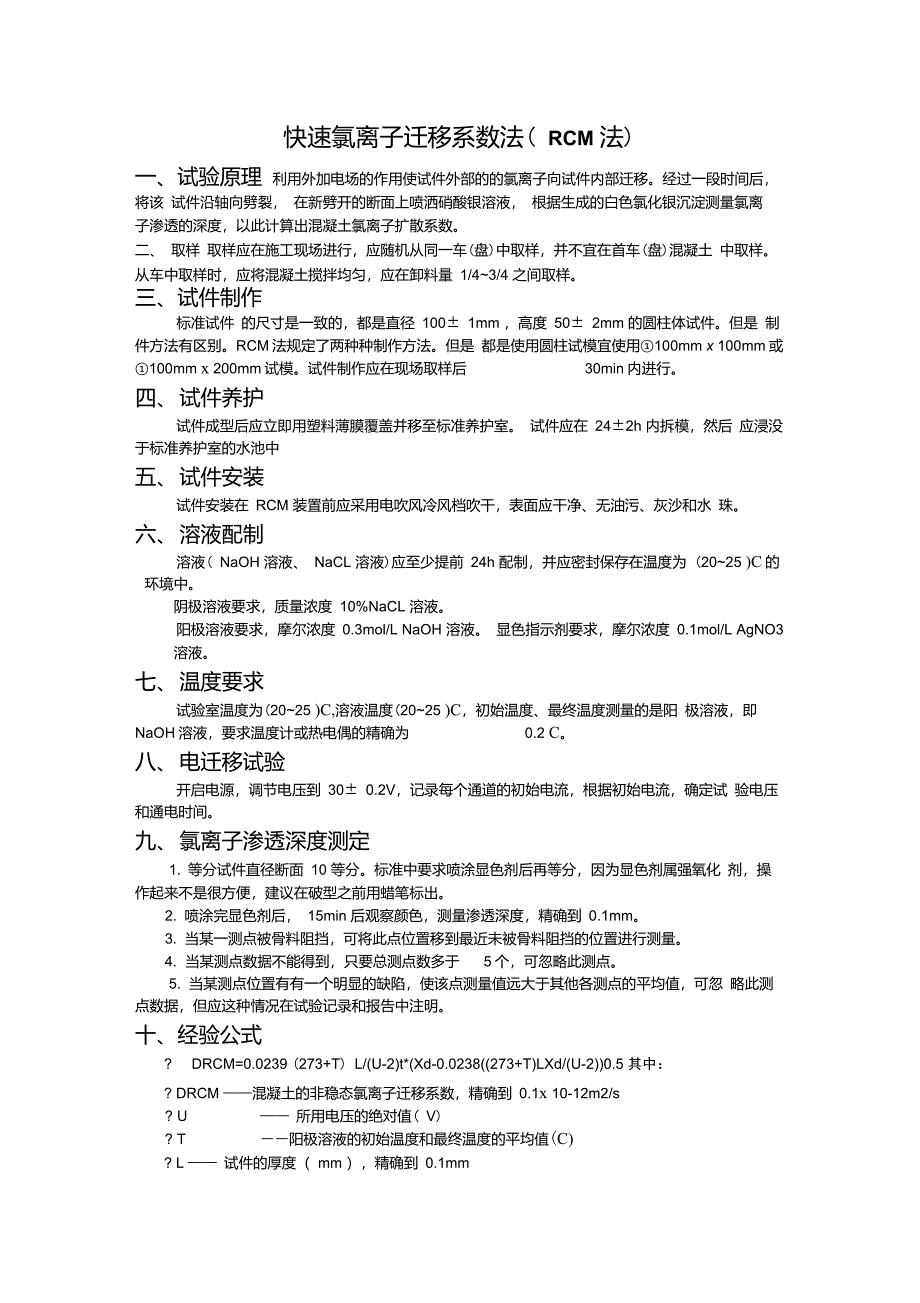

快速氯离子迁移系数法( RCM 法)一、试验原理 利用外加电场的作用使试件外部的的氯离子向试件内部迁移经过一段时间后，将该 试件沿轴向劈裂， 在新劈开的断面上喷洒硝酸银溶液， 根据生成的白色氯化银沉淀测量氯离 子渗透的深度，以此计算出混凝土氯离子扩散系数二、 取样 取样应在施工现场进行，应随机从同一车(盘)中取样，并不宜在首车(盘)混凝土 中取样从车中取样时，应将混凝土搅拌均匀，应在卸料量 1/4~3/4 之间取样三、试件制作标准试件 的尺寸是一致的，都是直径 100± 1mm ，高度 50± 2mm 的圆柱体试件但是 制件方法有区别RCM法规定了两种种制作方法但是 都是使用圆柱试模宜使用①100mm x 100mm或①100mm x 200mm试模试件制作应在现场取样后 30min内进行四、 试件养护试件成型后应立即用塑料薄膜覆盖并移至标准养护室 试件应在 24±2h 内拆模，然后 应浸没于标准养护室的水池中五、 试件安装试件安装在 RCM 装置前应采用电吹风冷风档吹干，表面应干净、无油污、灰沙和水 珠六、 溶液配制溶液( NaOH 溶液、 NaCL 溶液)应至少提前 24h 配制，并应密封保存在温度为 (20~25 )C的环境中。
阴极溶液要求，质量浓度 10%NaCL 溶液阳极溶液要求，摩尔浓度 0.3mol/L NaOH 溶液 显色指示剂要求，摩尔浓度 0.1mol/L AgNO3 溶液七、 温度要求试验室温度为(20~25 )C,溶液温度(20~25 )C，初始温度、最终温度测量的是阳 极溶液，即NaOH溶液，要求温度计或热电偶的精确为 0.2 C八、 电迁移试验开启电源，调节电压到 30± 0.2V，记录每个通道的初始电流，根据初始电流，确定试 验电压和通电时间九、 氯离子渗透深度测定1. 等分试件直径断面 10 等分标准中要求喷涂显色剂后再等分，因为显色剂属强氧化 剂，操作起来不是很方便，建议在破型之前用蜡笔标出2. 喷涂完显色剂后， 15min 后观察颜色，测量渗透深度，精确到 0.1mm3. 当某一测点被骨料阻挡，可将此点位置移到最近未被骨料阻挡的位置进行测量4. 当某测点数据不能得到，只要总测点数多于 5个，可忽略此测点5. 当某测点位置有有一个明显的缺陷，使该点测量值远大于其他各测点的平均值，可忽 略此测点数据，但应这种情况在试验记录和报告中注明十、经验公式? DRCM=0.0239 (273+T) L/(U-2)t*(Xd-0.0238((273+T)LXd/(U-2))0.5 其中：? DRCM ——混凝土的非稳态氯离子迁移系数，精确到 0.1x 10-12m2/s? U —— 所用电压的绝对值( V)? T ――阳极溶液的初始温度和最终温度的平均值(C)? L —— 试件的厚度（ mm ），精确到 0.1mm? Xd —— 氯离子渗透深度的平均值（ mm ），精确到 0.1mm? t —— 试验持续时间（ h ）十一、结果评定、数值取舍1、 3 个试件为 1 组。
2、正常情况下取 3 个试件的算术平均值作为该组试件的氯离子迁移系数测定值3、当最大值或最小值，与中间值之差超过中间值的 15%时，应剔除此值，再取其余 2个值的平均值作为测定值4、当最大值和最小值，均超过中间值的 15%时，应取中间值作为测定值十二、检验结果对于抗氯离子渗透试验、碳化试验、早期开裂试验，当同一检验批进行一组以上试验 时，应取所有组试验结果中的最大值作为检验结果。
